MODE D'EMPLOI PSB 18 VE-2 BOSCH

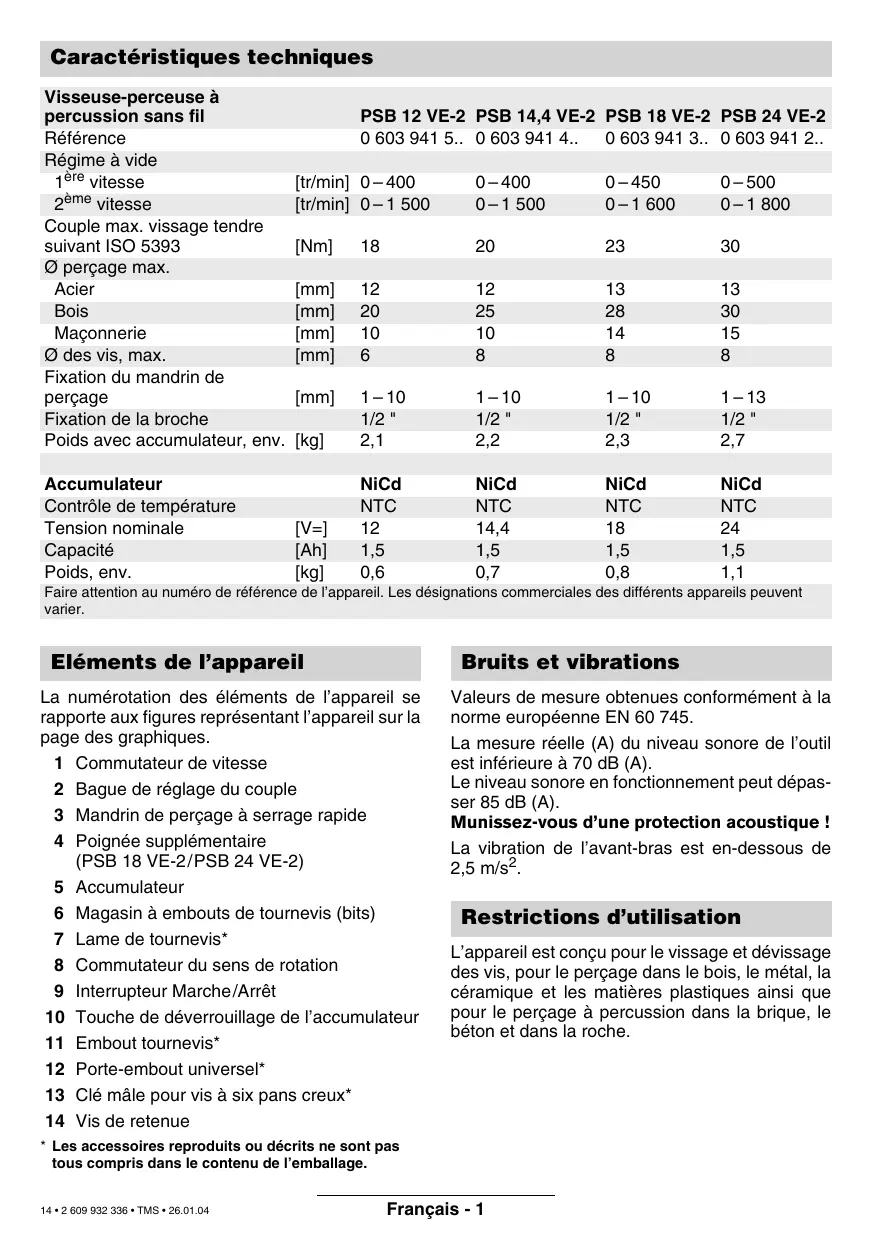

• Des idées en action. Caractéristiques techniques Visseuse-perceuse à percussion sans fil Référence Régime à vide 1ère vitesse 2ème vitesse Couple max. vissage tendre suivant ISO 5393 Ø perçage max. Acier Bois Maçonnerie Ø des vis, max. Fixation du mandrin de perçage Fixation de la broche Poids avec accumulateur, env. Accumulateur Contrôle de température Tension nominale Capacité Poids, env. Faire attention au numéro de référence de l’appareil. Les désignations commerciales des différents appareils peuvent varier. Eléments de l’appareil Bruits et vibrations La numérotation des éléments de l’appareil se rapporte aux figures représentant l’appareil sur la page des graphiques. 1 Commutateur de vitesse 2 Bague de réglage du couple 3 Mandrin de perçage à serrage rapide 4 Poignée supplémentaire (PSB 18 VE-2/PSB 24 VE-2) 5 Accumulateur 6 Magasin à embouts de tournevis (bits) 7 Lame de tournevis* 8 Commutateur du sens de rotation 9 Interrupteur Marche/Arrêt 10 Touche de déverrouillage de l’accumulateur 11 Embout tournevis* 12 Porte-embout universel* 13 Clé mâle pour vis à six pans creux* 14 Vis de retenue Valeurs de mesure obtenues conformément à la norme européenne EN 60 745. La mesure réelle (A) du niveau sonore de l’outil est inférieure à 70 dB (A). Le niveau sonore en fonctionnement peut dépasser 85 dB (A). Munissez-vous d’une protection acoustique ! La vibration de l’avant-bras est en-dessous de 2,5 m/s2. Restrictions d’utilisation L’appareil est conçu pour le vissage et dévissage des vis, pour le perçage dans le bois, le métal, la céramique et les matières plastiques ainsi que pour le perçage à percussion dans la brique, le béton et dans la roche.

• Les accessoires reproduits ou décrits ne sont pas tous compris dans le contenu de l’emballage. 14 • 2 609 932 336 • TMS • 26.01.04 Français - 1 Pour votre sécurité Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d’utilisation et les remarques concernant la sécurité. Respecter scrupuleusement les indications et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint. ■ Porter des lunettes de protection. ■ Les personnes portant les cheveux longs doivent se munir d’un protège-cheveux. Ne pas travailler avec des vêtements amples. ■ Avant chaque utilisation, vérifier l’appareil et l’accumulateur. Ne jamais mettre en marche un appareil endommagé. Les réparations ne doivent être confiées qu’à un spécialiste. Ne jamais ouvrir l’appareil soi-même. ■ Avant d’effectuer des travaux sur l’appareil (p. ex. travaux d’entretien, changement d’outils, etc.) et avant de le transporter ou stocker, toujours mettre le commutateur de sens de rotation en position médiane. Sinon, il y a risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche /Arrêt. ■ Avant utilisation, toujours contrôler que l’accumulateur est correctement en place. ■ Ne jamais charger l’appareil jusqu’à provoquer son arrêt complet. ■ PSB 18 VE-2/PSB 24 VE-2 : N’utiliser votre appareil qu’avec la poignée supplémentaire 4. Pendant le travail avec cet appareil, le tenir toujours fermement des deux mains. Adopter une position stable et équilibrée. ■ Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises de distribution (de gaz et d’électricité) locales. Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électrique. L’endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels. ■ Bien tenir l’appareil : Lors du vissage ou du dévissage, il peut y avoir des couples de réaction instantanés élevés. ■ Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains. 15 • 2 609 932 336 • TMS • 26.01.04 ■ Ne jamais permettre aux enfants d’utiliser cet appareil. ■ Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d’origine prévus pour cet appareil sont utilisés. Accumulateur et chargeur ■ Lire absolument le mode d’emploi du chargeur ci-joint ! ■ Ne pas ouvrir l’accumulateur. Le protéger de tout choc mécanique. L’entreposer dans un endroit sec et à l’abri du gel. ■ Avant de recharger un accumulateur surchauffé, le laisser refroidir. ■ Protéger l’accumulateur contre toute exposition à la chaleur ou au feu : risque d’explosion ! ■ Ne pas jeter l’accu à la poubelle, ni dans les flammes ou dans l’eau. Avant la mise en service Recharge de l’accumulateur Un accu neuf ou un accu qui n’a pas été utilisé pendant une période assez longue, n’atteint sa pleine puissance qu’après environ cinq cycles de charge et de décharge. Pour sortir l’accumulateur 5, appuyer sur les boutons de déverrouillage 10 et retirer l’accumulateur vers l’arrière. Ne pas forcer. L’accumulateur est doté d’un dispositif de surveillance de la température NTC ne permettant la charge que dans une plage de température comprise entre 0 °C et 45 °C. La longévité de l’accumulateur s’en trouve ainsi accrue. Si le temps de service des accus se raccourcit considérablement après un processus de charge, cela indique que les accus sont usés et qu’ils doivent être remplacés. ■ Observer les consignes relatives à la protection de l’environnement. Poignée supplémentaire (voir figure A ) (PSB 18 VE-2/PSB 24 VE-2) ■ N’utiliser votre appareil qu’avec la poignée supplémentaire 4. En fonction du mode de travail, visser la poignée supplémentaire 4 du côté droit ou gauche de la tête de l’appareil. Français - 2 Commutation mécanique de la vitesse Changement de l’outil Ouvrir le mandrin de perçage 3 par un mouvement de rotation jusqu’à ce que l’outil puisse être monté. Monter l’outil. Visser fermement la douille du mandrin à serrage rapide 3 à la main, jusqu’à ce qu’aucun bruit correspondant au passage d’un cran ne soit plus audible (« cliquetis »). Ceci permet le verrouillage automatique du mandrin de perçage. Tourner le corps dans le sens inverse pour retirer l’outil. Serrer les lames de tournevis 7 directement dans le mandrin de perçage ou en cas d’utilisation d’embouts tournevis (bits) 11, utiliser en plus un porte-embout universel 12. Mise en service Le commutateur de vitesse 1 permet de sélectionner deux plages de vitesse de rotation : 1ère vitesse : Petite vitesse, force élevée. 2ème vitesse : Vitesse élevée, force faible. On ne peut changer de vitesse que lorsque la machine est à l’arrêt. Si la vitesse ne s’enclenche pas complètement, appuyer un court instant sur l’interrupteur Marche/Arrêt 9. Blocage de broche automatique (Auto-Lock) Lorsque l’interrupteur Marche/Arrêt 9 n’est pas appuyé, la broche de perçage est bloquée. Ceci permet de remplacer l’outil utilisé dans le mandrin de manière rapide, aisée et facile. Le blocage du mandrin permet de resserrer les vis en saillie, en utilisant la machine à l’arrêt comme d’un tournevis. Inversion du sens de rotation Mise en place de l’accumulateur Mettre le commutateur du sens de rotation 8 dans la position médiane = verrouillage de mise en fonctionnement et faire encliqueter l’accu chargé 5 dans la poignée. Mise en fonctionnement /Arrêt Afin de mettre l’appareil en fonctionnement, appuyer sur l’interrupteur Marche/Arrêt 9 et le maintenir appuyé. En fonction de la pression exercée sur l’interrupteur Marche/Arrêt 9, l’appareil fonctionne à une vitesse comprise entre 0 et le maximum. Une légère pression fait tourner l’appareil à petite vitesse, ce qui permet un démarrage précis et en douceur. Ne pas trop solliciter l’appareil qui risque sinon de s’arrêter. Afin d’arrêter l’appareil, relâcher l’interrupteur Marche/Arrêt 9. N’actionner le commutateur du sens de rotation 8 qu’à l’arrêt total de l’appareil. Le sens de rotation de l’appareil peut être modifié à l’aide du commutateur du sens de rotation 8. Cela n’est toutea fois pas possible en actionnant l’interrupteur Marche/Arrêt 9. Rotation à droite ( a ) Pousser à fond le commutateur du sens de rotation vers la gauche (service normal : perçage, vissage, etc.). Rotation à gauche ( b ) Pousser à fond le commutateur du sens de rotation vers la droite (pour les travaux de desserrage, de dévissage de vis et d’écrous). Frein de ralentissement Lorsqu’on relâche l’interrupteur Marche /Arrêt 9, le mandrin est freiné, ce qui évite un fonctionnement par inertie de l’outil. Lors de travaux de vissage, ne relâcher l’interrupteur Marche/Arrêt 9 que lorsque la vis est enfoncée à ras dans le matériau. La tête de vis ne pénètre alors pas le matériau. 16 • 2 609 932 336 • TMS • 26.01.04 Français - 3 Réglage du couple Conseils d’utilisation En effectuant des essais pratiques, déterminer le réglage approprié parmi les 5 positions possibles de la bague de réglage du couple 2 afin de pouvoir visser correctement les vis afin que leur tête affleure le matériau. Couple réduit p. ex. petites vis, matériaux tendres. Couple élevé p. ex. grandes vis, matériaux durs. Le réglage est correct lorsque l’embrayage à crans est déclenché dès que la tête de la vis affleure le matériau ou que le couple préréglé est atteint. Pour dévisser, choisir un réglage plus élevé, ou régler sur le symbole « Perçage ».

Perçage et perçage à percussion Perçage Positionner la bague de réglage du couple 2 sur le symbole « Perçage ». Perçage à percussion Positionner la bague de réglage du couple 2 sur le symbole « Perçage en frappe ». Changement du mandrin ■ Avant toute intervention sur l’appareil proprement dit, retirer l’accumulateur. Le mandrin de perçage est fixé à l’aide de la vis de blocage 14 qui l’empêche de se détacher de la broche de perçage. Ouvrir complètement le mandrin de perçage et dévisser complètement la vis de blocage 14 par un mouvement de rotation dans le sens des aiguilles d’une montre (voir figure E ). Desserrer le mandrin (voir figure

■ N’utiliser que des lames de tournevis et des embouts de vissage adaptés à la tête de la vis. ■ Lors du vissage de vis de taille et de longueur importantes dans des matériaux durs, il est recommandé de percer un avant-trou. ■ Lors de perçage dans les métaux, n’utiliser que des forets HSS en bon état et bien affûtés (HSS = aciers super rapides). Le programme d’accessoires Bosch garantit la qualité des forets. Nettoyage et entretien ■ Avant toute intervention sur l’appareil proprement dit, retirer l’accumulateur. Pour obtenir un travail sûr et satisfaisant, nettoyer régulièrement l’appareil ainsi que ses ouïes de refroidissement. Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro de référence à dix chiffres de la appareil indiqué sur la plaque signalétique.

Poser la appareil sur un support stable (p. ex. établi). Maintenir la appareil et dévisser le mandrin comme si c’était une vis, en tournant à gauche (➊). Un mandrin qui serait trop serré peut être desserré en donnant un léger coup sur le côté le plus long de la clé mâle coudée pour vis à six pans creux 13. Serrer le mandrin (voir figure

Pour monter le mandrin, procéder en sens inverse (➋). 17 • 2 609 932 336 • TMS • 26.01.04 Français - 4 Instructions de protection de l’environnement Service Après-Vente Récupération des matières premières plutôt qu’élimination des déchets Les appareils, comme d’ailleurs leurs accessoires et emballages, doivent pouvoir suivre chacune une voie de recyclage appropriée. Ce manuel d’instructions a été fabriqué à partir d’un papier recyclé blanchi sans chlore. Nos pièces plastiques ont été marquées en vue d’un recyclage sélectif des différents matériaux. Accumulateur NickelCadmium : Au cas où votre produit serait équipé d’un accu Nickel-Cadmium, l’accu doit être récupéré, recyclé ou éliminé en conformité avec les réglementations se rapportant à l’environnement. Les accus usés ou défectueux doivent être recyclés conformément à la directive 91/157/CEE. Les accus/piles dont on ne peut plus se servir peuvent être déposés directement auprès de : Suisse Batrec AG 3752 Wimmis BE Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com France Information par Minitel 11 Nom : Bosch Outillage Loc : Saint Ouen Dépt : 93 Robert Bosch France S.A. Service Après-vente/Outillage B.P. 67-50, Rue Ardoin 93402 St. Ouen Cedex ✆ Service conseil client .................... 0143 11 9002 Numéro Vert .................................... 0 800 05 50 51 Belgique Déclaration de conformité Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés : EN 60 745 (appareils sans fil) respectivement EN 60 335 (chargeurs électriques) conformément aux termes des réglementations 73/23/CEE, 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Sous réserve de modifications 18 • 2 609 932 336 • TMS • 26.01.04 Français - 5
