MANUAL DE USUARIO PSB 18 VE-2 BOSCH

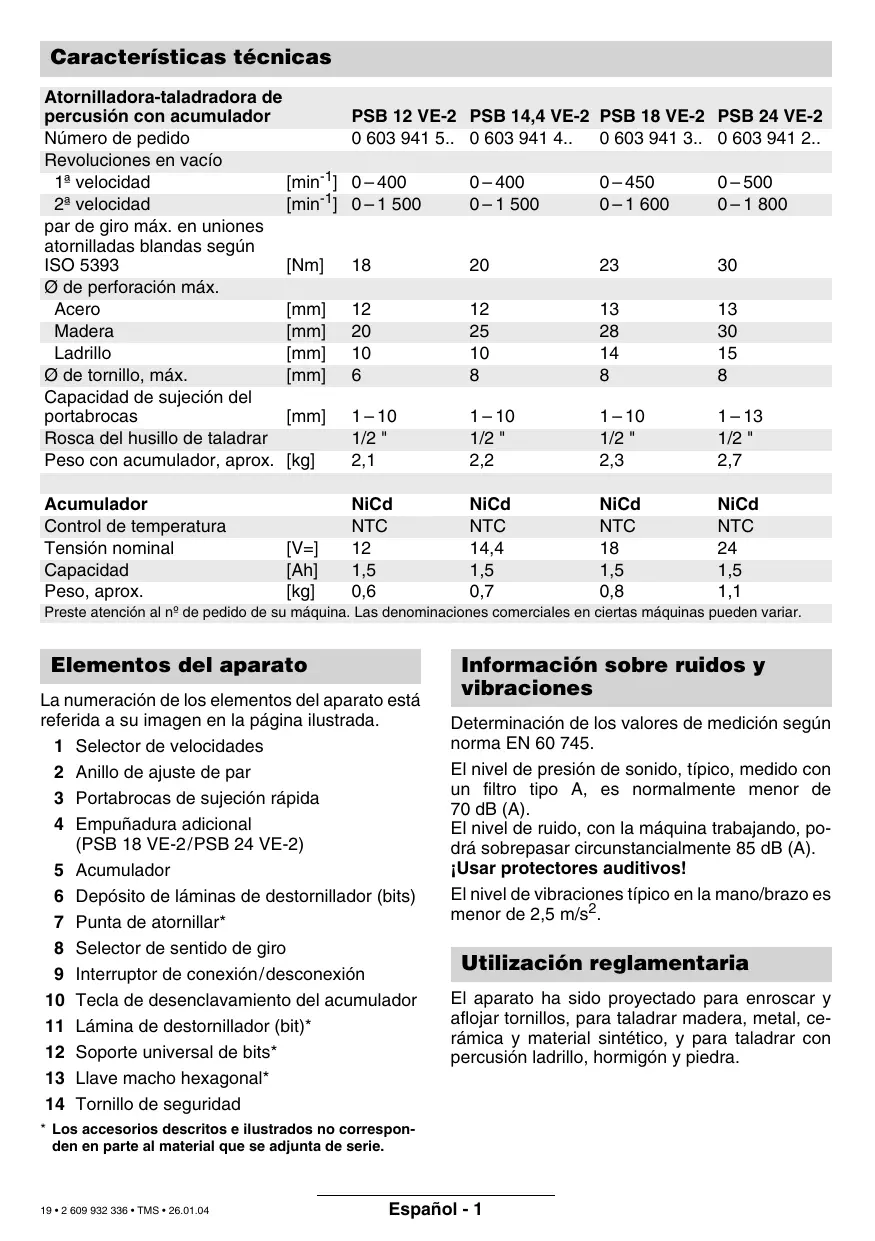

Características técnicas Atornilladora-taladradora de percusión con acumulador Número de pedido Revoluciones en vacío 1ª velocidad [min-1] 2ª velocidad [min-1] par de giro máx. en uniones atornilladas blandas según [Nm] ISO 5393 Ø de perforación máx. Acero [mm] Madera [mm] Ladrillo [mm] Ø de tornillo, máx. [mm] Capacidad de sujeción del [mm] portabrocas Rosca del husillo de taladrar Peso con acumulador, aprox. [kg] Acumulador Control de temperatura Tensión nominal Capacidad Peso, aprox. [V=] [Ah] [kg] Preste atención al nº de pedido de su máquina. Las denominaciones comerciales en ciertas máquinas pueden variar. Elementos del aparato La numeración de los elementos del aparato está referida a su imagen en la página ilustrada. 1 Selector de velocidades 2 Anillo de ajuste de par 3 Portabrocas de sujeción rápida 4 Empuñadura adicional (PSB 18 VE-2/PSB 24 VE-2) 5 Acumulador 6 Depósito de láminas de destornillador (bits) 7 Punta de atornillar* 8 Selector de sentido de giro 9 Interruptor de conexión/desconexión 10 Tecla de desenclavamiento del acumulador 11 Lámina de destornillador (bit)* 12 Soporte universal de bits* 13 Llave macho hexagonal* 14 Tornillo de seguridad Información sobre ruidos y vibraciones Determinación de los valores de medición según norma EN 60 745. El nivel de presión de sonido, típico, medido con un filtro tipo A, es normalmente menor de 70 dB (A). El nivel de ruido, con la máquina trabajando, podrá sobrepasar circunstancialmente 85 dB (A). ¡Usar protectores auditivos! El nivel de vibraciones típico en la mano/brazo es menor de 2,5 m/s2. Utilización reglamentaria El aparato ha sido proyectado para enroscar y aflojar tornillos, para taladrar madera, metal, cerámica y material sintético, y para taladrar con percusión ladrillo, hormigón y piedra.

• Los accesorios descritos e ilustrados no corresponden en parte al material que se adjunta de serie. 19 • 2 609 932 336 • TMS • 26.01.04 Español - 1 Para su seguridad Solamente puede trabajar sin peligro con el aparato si lee íntegramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estrictamente a las recomendaciones allí comprendidas. Adicionalmente deberán respetarse las instrucciones de seguridad generales comprendidas en el folleto adjunto. ■ Ponerse unas gafas de protección. ■ Si tiene el pelo largo, recójaselo bajo una protección adecuada. Trabajar únicamente con vestimenta ceñida al cuerpo. ■ Antes de cada utilización controlar el aparato y el acumulador. En caso de detectar algun daño, no continuar usando el aparato. Hacerlo reparar solamente por personal técnico especializado. No abrir jamás el aparato por su propia cuenta. ■ Siempre colocar en posición central el selector del sentido de giro antes de cualquier manipulación en el aparato (p. ej. mantenimiento, cambio de útil, etc.) así como al transportarlo y guardarlo. En caso contrario existe el riesgo de lesión al accionar accidentalmente el interruptor de conexión / desconexión. ■ Asegúrese antes de su utilización que el acumulador esté firmemente sujeto en el aparato. ■ No solicite el aparato de manera tal que llegue a detenerse. ■ PSB 18 VE-2/PSB 24 VE-2: Solamente emplee el aparato con la empuñadura adicional 4. Trabajar siempre con el aparato sujetándolo firmemente con ambas manos y manteniendo una posición estable. ■ Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local. El contacto con cables eléctricos puede provocar un incendio o sacudida eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales. ■ Sujetar firmemente el aparato: al apretar o aflojar tornillos pueden presentarse unos altos pares de reacción. 20 • 2 609 932 336 • TMS • 26.01.04 ■ Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. ■ Jamás permita que los niños utilicen el aparato. ■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos. Acumulador y cargador ■ ¡Es imprescindible leer las instrucciones de manejo del cargador que se adjuntan! ■ No abrir el acumulador, y protegerlo contra golpes. Guardarlo en un lugar seco y libre de heladas. ■ Dejar enfriar un acumulador caliente antes de cargarlo. ■ Proteger el acumulador del calor y del fuego: ¡Peligro de explosión! ■ No tirar el acumulador a la basura, fuego o agua. Antes de la puesta en funcionamiento Carga del acumulador Un acumulador nuevo o que no haya sido usado durante largo tiempo alcanza su plena potencia después de aprox. 5 ciclos de carga y descarga. Para desmontar el acumulador 5 presionar las teclas de desenclavamiento del acumulador 10 y retirar éste tirando de él hacia atrás. No proceda con brusquedad. El acumulador está equipado con un sensor de temperatura NTC que solamente permite la carga a temperaturas entre 0 °C y 45 °C. Con esto se consigue una larga duración del acumulador. Si después de cargar los acumuladores el tiempo de funcionamiento fuese muy reducido, ello es señal de que están agotados y deben sustituirse. ■ Ténganse en cuenta las instrucciones para protección del medio ambiente. Español - 2 Freno de marcha por inercia Empuñadura adicional (ver figura A ) (PSB 18 VE-2/PSB 24 VE-2) ■ Solamente emplee el aparato con la empuñadura adicional 4. Enroscar la empuñadura adicional 4 a la derecha o izquierda del cabezal del aparato dependiendo del trabajo que vaya a realizarse. Cambio de útil Abrir suficientemente el portabrocas 3 e insertar el útil. Apretar firmemente a mano el casquillo del portabrocas de sujeción rápida 3 hasta dejar de percibir el ruido de carraca (“clic”). De esta manera se enclava automáticamente el portabrocas. Girar el casquillo en dirección contraria para retirar el útil. Sujetar la punta de atornillar 7 directamente en el portabrocas, o en caso de utilizar láminas de destornillador (bits) 11, emplear adicionalmente un portaláminas universal 12. Puesta en servicio Montaje del acumulador Colocar el selector de sentido de giro 8 en la posición del centro = bloqueador de conexión, e insertar en la empuñadura, hasta que enclave, el acumulador cargado 5. Al soltar el interruptor de conexión /desconexión 9 se frena el portaútiles, impidiéndose así que la herramienta siga girando por inercia. Al atornillar, no soltar el interruptor de conexión / desconexión 9 hasta que el tornillo haya quedado enrasado con el material. La cabeza del tornillo no penetra entonces en el material. Selector mecánico de velocidad Con el selector de velocidades 1 pueden ajustarse dos márgenes de velocidad: 1ª velocidad: Velocidad de giro baja, par elevado. 2ª velocidad: Velocidad de giro elevada, par bajo. Las velocidades deben conectarse únicamente con la máquina detenida. Si la velocidad entrase con dificultad, presionar brevemente el interruptor de conexión/desconexión 9. Enclavamiento automático del husillo (Auto-Lock) El husillo de taladrar se mantiene enclavado al no accionar el interruptor de conexión /desconexión 9. Ello permite cambiar el útil montado en el portabrocas de forma sencilla, cómoda y rápida. El portabrocas enclavado al estar desconectada la máquina permite emplear ésta como destornillador para reapretar aquellos tornillos que sobresalgan del material. Conmutación del sentido de giro Accionar el selector de sentido de giro 8 solamente con el aparato detenido. Conexión y desconexión Para la puesta en marcha del aparato presionar y mantener accionado el interruptor de conexión/ desconexión 9. La máquina funciona con un número de revoluciones variable entre 0 y máximo según la presión ejercida sobre el interruptor de conexión/desconexión 9. Presionándolo ligeramente, se consigue un régimen de giro reducido, lo que permite una puesta en marcha suave y controlada. No solicitar el aparato de manera que llegue a detenerse. Para desconectar el aparato soltar el interruptor de conexión/desconexión 9. 21 • 2 609 932 336 • TMS • 26.01.04 El selector de sentido de giro 8 sirve para invertir el sentido de giro de la máquina. Ello no es posible, sin embargo, si se mana tiene presionado el interruptor de conexión/desconexión 9. Dirección de giro a derechas ( a ) Girar a la izquierda hasta el tope el selector de sentido de giro (modo de operación normal: taladrar, atornillar, etc.). Dirección de giro a izquierdas ( b ) Presionar hasta el tope hacia la derecha el selector de sentido de giro (para aflojar o desenroscar tornillos y tuercas). Español - 3 Ajuste del par Consejos prácticos Debe determinarse probando en cual de los 5 niveles de par del anillo de ajuste 2 se consigue enroscar los tornillos de manera que su cabeza quede a ras con el material. Par bajo p. ej. tornillos pequeños, materiales blandos. Ajuste firme p. ej. tornillos grandes, materiales duros. Si el ajuste es correcto, se activa el embrague limitador en el momento en que el tornillo quede a ras con el material, o bien, al alcanzar el par de giro ajustado. Al desenroscar debe seleccionarse un ajuste más elevado o el símbolo de “Taladrar”.

Taladrar sin y con percusión Taladrar Colocar el anillo de ajuste del par 2 sobre el símbolo “Taladrar”. Taladrar con percusión Colocar el anillo de ajuste del par 2 sobre el símbolo “Taladrar con percusión”. Cambio de portabrocas ■ Antes de cualquier manipulación en el aparato extraer el acumulador. El portabrocas va sujeto con un tornillo de seguridad 14 para evitar que se afloje del husillo de taladrar. Abrir completamente el portabrocas y aflojar el tornillo de seguridad 14 girándolo en el sentido de las agujas del reloj (ver figura E ). ■ Utilizar solamente láminas de destornillador adecuadas a la cabeza del tornillo. ■ Al enroscar tornillos de mayor tamaño y longitud en materiales duros, se recomienda realizar un taladrado previo. ■ Al taladrar en metal, utilizar solamente brocas HSS perfectamente afiladas (HSS = acero de corte rápido de gran rendimiento). El programa de accesorios Bosch garantiza la correspondiente calidad. Mantenimiento y limpieza ■ Antes de cualquier manipulación en el aparato extraer el acumulador. Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad. Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch. Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el número de pedido de 10 dígitos que figura en la placa de características del aparato.

Protección del medio ambiente Desmontaje del portabrocas (ver figura C ) Apoyar la máquina sobre una base de asiento rígida (p. ej. un banco de trabajo). Sujetar la máquina y aflojar el portabrocas girándolo hacia la izquierda igual que un tornillo (➊). Un portabrocas firmemente sujeto, se afloja aplicando un golpe sobre el extremo largo de la llave macho hexagonal 13. Montaje del portabrocas (ver figura D ) Recuperación de materias primas en lugar de producir desperdicios El aparato, los accesorios y el embalaje debieran someterse a un proceso de recuperación que respete el medio ambiente. Estas instrucciones se han impreso sobre papel reciclado sin la utilización de cloro. Para efectuar un reciclaje selectivo se han identificado las piezas de plástico. El montaje del portabrocas se realiza siguiendo los pasos en orden inverso (➋). 22 • 2 609 932 336 • TMS • 26.01.04 Español - 4 Acumuladores de Níquel Cadmio: Si su producto utiliza acumuladores de Níquel Cadmio, guarde los acumuladores agotados para su reciclaje o eliminación de forma ecológica. Los acumuladores defectuosos o inservibles deben reciclarse conforme a la directriz 91/157/CEE. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo

Argentina Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente ✆ ................................................. +54 (0)810 / 555 2020 E-Mail: herramientas.bosch@ar.bosch.com Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 E-Mail: emasa@emasa.cl Servicio técnico y asistencia al cliente Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid ✆ Asesoramiento al cliente.... +34 901 11 66 97 Fax ........................................................... +34 91 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 ✆ ..................................................... +58 (0)2 / 207 45 11 México Robert Bosch S.A. de C.V. ✆ Interior: ........................... +52 (0)1 / 800 627 1286 ✆ D.F.: ...................................... +52 (0)1 / 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com 23 • 2 609 932 336 • TMS • 26.01.04 Declaración de conformidad Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 60 745 (aparatos accionados por acumulador), o bien EN 60 335 (cargadores de acumuladores) de acuerdo con las regulaciones 73/23/CEE, 89/336/CEE, 98/37/CE. Dr. Egbert Schneider Senior Vice President Engineering Reservado el derecho de modificaciones Español - 5 Fixar a ponta para parafusos 7 directamente sobre o mandril de brocas ou, utilizando bits 11, utilizar adicionalmente o porta bits universal 12.
