BRUKSANVISNING GSR 18 V BOSCH

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. 66 | Norsk c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 67 Wednesday, September 6, 2006 7:54 AM c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Omhyggelig bruk og håndtering av batteridrevne verktøy

a) Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. 2 609 140 390 • 6.9.06 Maskinavhengig sikkerhetsinformasjon f Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. f Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis: — elektroverktøyet overbelastes eller — det kiler seg fast i arbeidsstykket som skal bearbeides. f Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. f Hold elektroverktøyet godt fast. Ved tiltrekking eller løsning av skruer kan det ett øyeblikk oppstå høye reaksjonsmomenter. f Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. f Ikke bearbeid asbestholdig material. Asbest kan fremkalle kreft. f Utfør beskyttelsestiltak hvis det kan oppstå helsefarlig, brennbart eller eksplosivt støv under arbeidet. For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk en støvmaske og bruk et støv-/sponavsug – hvis dette kan koples til. f Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. f Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. f Unngå en uvilkårlig innkopling. Forviss deg om at på-/av-bryteren er i utkoplet posisjon før du setter inn et batteri. Hvis du bærer elektroverktøyet med fingeren på på-/av-bryteren eller setter batteriet inn i et innkoplet elekroverktøy kan det føre til uhell. Norsk | 67 OBJ_BUCH-208-002.book Page 68 Wednesday, September 6, 2006 7:54 AM f Batteriet må ikke åpnes. Det er fare for kortslutning. f Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, og ild. Det er fare for eksplosjoner. f Batteriet må ikke kortsluttes. Det er fare for eksplosjoner. Funksjonsbeskrivelse Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen. Formålsmessig bruk Maskinen er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall, keramikk og kunststoff.

Girvalgbryter Softgrip Skrubits* Batteri-låsetast Batteri* Høyre-/venstrebryter På-/av-bryter Universalbitsholder* Sikringsskrue for selvspennende chuck Umbrakonøkkel** *Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. **Fås kjøpt (inngår ikke i leveransen) Samsvarserklæring Vi erklærer som eneansvarlig at dette produktet stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 89/336/EØF, 98/37/EF. Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden. 1 Selvspennende chuck 2 Innstillingsring for dreiemomentforvalg

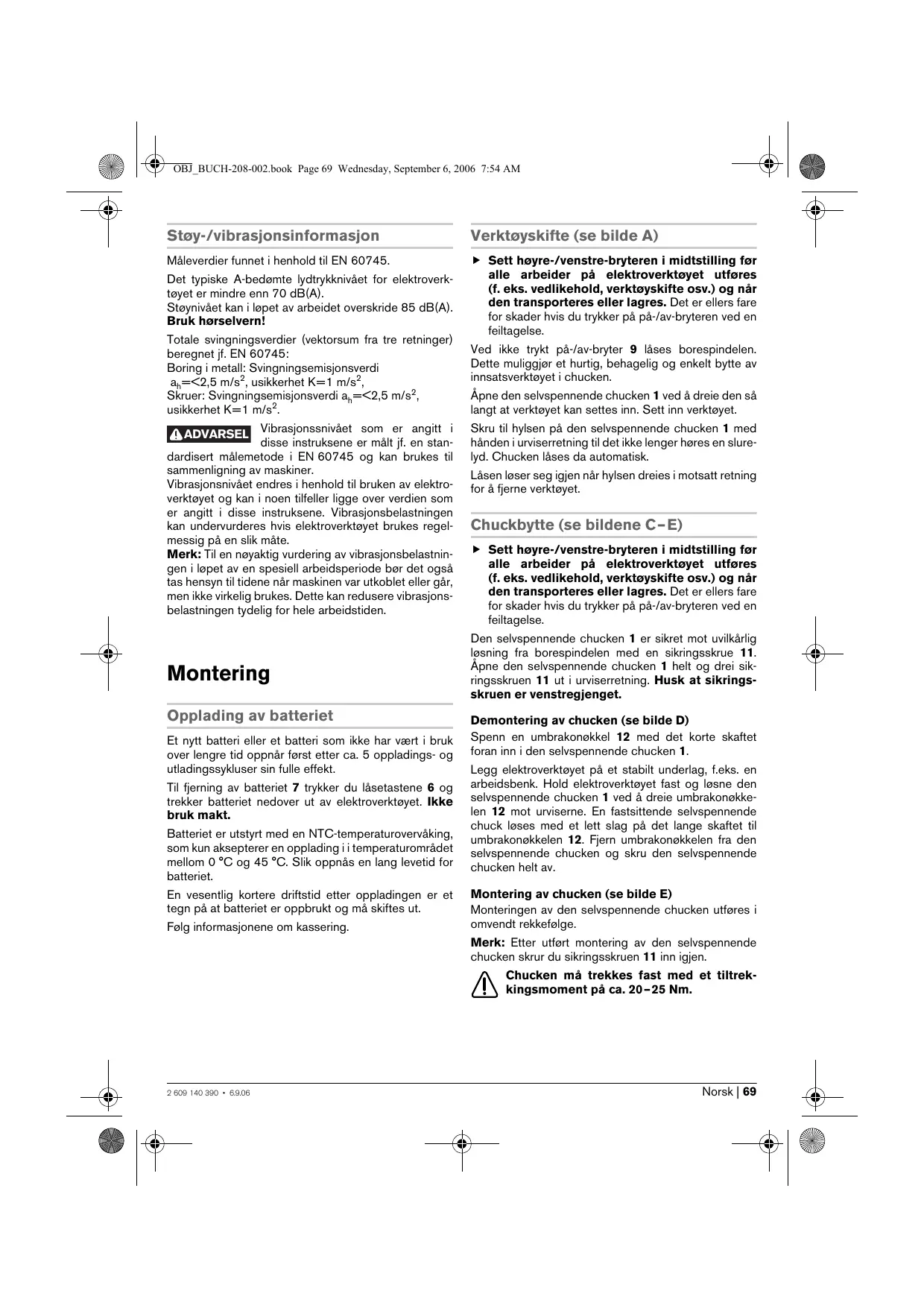

1,8 1,9 1,9 2,0 2,1 Tekniske data målt med 2,0 Ah NiCd-batteripakke. Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere. 68 | Norsk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 69 Wednesday, September 6, 2006 7:54 AM Støy-/vibrasjonsinformasjon Verktøyskifte (se bilde A) Måleverdier funnet i henhold til EN 60745. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Det typiske A-bedømte lydtrykknivået for elektroverktøyet er mindre enn 70 dB(A). Støynivået kan i løpet av arbeidet overskride 85 dB(A). Bruk hørselvern! Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745: Boring i metall: Svingningsemisjonsverdi ah =<2,5 m/s2, usikkerhet K=1 m/s2, Skruer: Svingningsemisjonsverdi ah =<2,5 m/s2, usikkerhet K=1 m/s2. ADVARSEL Vibrasjonssnivået som er angitt i disse instruksene er målt jf. en standardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner. Vibrasjonsnivået endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt i disse instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyet brukes regelmessig på en slik måte. Merk: Til en nøyaktig vurdering av vibrasjonsbelastningen i løpet av en spesiell arbeidsperiode bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden. Montering Opplading av batteriet Et nytt batteri eller et batteri som ikke har vært i bruk over lengre tid oppnår først etter ca. 5 oppladings- og utladingssykluser sin fulle effekt. Til fjerning av batteriet 7 trykker du låsetastene 6 og trekker batteriet nedover ut av elektroverktøyet. Ikke bruk makt. Batteriet er utstyrt med en NTC-temperaturovervåking, som kun aksepterer en opplading i i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet. En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut. Følg informasjonene om kassering. Ved ikke trykt på-/av-bryter 9 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken. Åpne den selvspennende chucken 1 ved å dreie den så langt at verktøyet kan settes inn. Sett inn verktøyet. Skru til hylsen på den selvspennende chucken 1 med hånden i urviserretning til det ikke lenger høres en slurelyd. Chucken låses da automatisk. Låsen løser seg igjen når hylsen dreies i motsatt retning for å fjerne verktøyet. Chuckbytte (se bildene C–E) f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Den selvspennende chucken 1 er sikret mot uvilkårlig løsning fra borespindelen med en sikringsskrue 11. Åpne den selvspennende chucken 1 helt og drei sikringsskruen 11 ut i urviserretning. Husk at sikringsskruen er venstregjenget. Demontering av chucken (se bilde D) Spenn en umbrakonøkkel 12 med det korte skaftet foran inn i den selvspennende chucken 1. Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 1 ved å dreie umbrakonøkkelen 12 mot urviserne. En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 12. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av. Montering av chucken (se bilde E) Monteringen av den selvspennende chucken utføres i omvendt rekkefølge. Merk: Etter utført montering av den selvspennende chucken skrur du sikringsskruen 11 inn igjen. Chucken må trekkes fast med et tiltrekkingsmoment på ca. 20–25 Nm. 2 609 140 390 • 6.9.06 Norsk | 69 OBJ_BUCH-208-002.book Page 70 Wednesday, September 6, 2006 7:54 AM Bruk Igangsetting Innstilling av turtallet Du kan innstille turtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn. Innsetting av batteriet Et svakt trykk på på-/av-bryteren 9 fører til et lavt turtall. Turtallet økes med økende trykk. f Bruk kun original Bosch O-pakke-batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare. Helautomatisk spindellås (Auto-Lock) Ved ikke trykt på-/av-bryter 9 låses borespindelen og verktøyholderen låses. Sett høyre-/venstrebryteren 8 i midten, for å unngå en ufrivillig innkobling. Sett det oppladede batteriet 7 inn i håndtaket til det tydelig går i lås og ligger kant i kant med håndtaket. Innstilling av rotasjonsretningen (se bilde B) Med høyre-/venstrebryteren 8 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mulig. Høyregang: Ved boring og innskruing av skruer trykker du høyre-/venstrebryteren 8 helt mot venstre. Venstregang: Til løsning hhv. utskruing av skruer trykker du høyre-/venstrebryteren 8 helt inn mot høyre. Forvalg av dreiemoment Med innstillingsringen for dreiemomentforvalg 2 kan du forhåndsinnstille det nødvendige dreiemomentet i 20 trinn. Ved riktig innstilling stanses innsatsverktøyet såsnart skruen er skrudd plant inn i materialet hhv. det innstilte dreiemomentet er nådd. I posisjon « » er slurekoplingen deaktivert, f. eks. til boring. Ved utskruing av skruer må du eventuelt velge en høyere innstilling hhv. innstille symbol « ». Mekanisk girvalg f Bruk girvalgbryteren 3 kun når elektroverktøyet står stille. Med girvalgbryteren 3 kan det forhåndsinnstilles to turtallområder: Gir I: Lavt turtallområde; til skruing eller til arbeid med stor bordiameter. Dette muliggjør en innskruing av skruer også når batteriet er utladet hhv. hvis elektroverktøyet brukes som skrutrekker. Utløpsbremse Når du slipper på-/av-bryteren 9 bremses chucken og slik forhindres det at innsatsverktøyet fortsetter å gå. Ved innskruing av skruer slipper du på-/av-bryteren 9 først når skruen er skrudd kant i kant inn i arbeidsstykket. Skruehodet trenger da ikke inn i arbeidsstykket. Arbeidshenvisninger f Sett elektroverktøyet bare på skruen når det er slått av. Innsatsverktøy som dreier seg kan skli. Softgrip Gripeflaten 4 (Softgrip) øker sklisikkerheten og sørger for et bedre grep og tak på elektroverktøyet. Gummien har samtidig en vibrasjonshemmende virkning. Tips Etter lengre arbeid med lite turtall må du la elektroverktøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling. Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjærende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet. Før innskruing av større, lengre skruer i harde materialer bør du forbore med kjernediameteren til gjengene til ca. /3 av skruelengden. Gir II: Høyt turtallområde; til arbeid med liten bordiameter. Hvis girvelgeren 3 ikke kan skyves frem til anslaget, må chucken dreies litt med boret. Inn-/utkobling Trykk til igangsetting av elektroverktøyet på på-/avbryteren 9 og hold den trykt inne. Til utkobling av elektroverktøyet slipper du på-/av-bryteren 9. 70 | Norsk 2 609 140 390 • 6.9.06 OBJ_BUCH-208-002.book Page 71 Wednesday, September 6, 2006 7:54 AM Service og vedlikehold Deponering Vedlikehold og rengjøring Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. f Sett høyre-/venstre-bryteren i midtstilling før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøyskifte osv.) og når den transporteres eller lagres. Det er ellers fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. f Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert. Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy. Kun for EU-land: Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering. Batterier/oppladbare batterier: Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt. Service og kunderådgiver Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen ✆ Kundekonsulent: . . . . . . . . . . . . . . +47 66 81 70 00 Fax: . . . . . . . . . . . . . . . . . . . . . . . . . . . +47 66 81 70 97 Ni-Cd: Nikkel-kadmium OBS! Disse oppladbare batteriene inneholder kadmium, et svært giftig tungmetall. Ni-MH: Nikkel-metallhydrid Ikke kast batterier i vanlig søppel, ild eller vann. Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte. Kun for EU-land: Defekte eller oppbrukte batterier må resirkuleres iht. direktiv 91/157/EØF. Rett til endringer forbeholdes. 2 609 140 390 • 6.9.06 Norsk | 71 OBJ_BUCH-208-002.book Page 72 Wednesday, September 6, 2006 7:54 AM Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).
