Montagem f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. Carregar o acumulador (veja figura A) f Não utilizar outro carregador. O carregador fornecido está adaptado ao acumulador de Li-Iões montado na sua ferramenta eléctrica. f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V. Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização. O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador. O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. ATENÇÃO Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado. 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 77 Thursday, December 15, 2011 8:36 AM Português | 77 O acumulador está equipado com uma monitorização de temperatura NTC, que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador. Se com 5 o interruptor de ligar-desligar semi-premido a indicação do estado de carga iluminar-se-em 10 vermelho, significa que o acumulador tem menos que 30% da sua capacidade total e deveria ser recarregado. O processo de carga é iniciado assim que a ficha de rede do carregador for introduzida na tomada e a tomada de carga 14 na tomada 9 que se encontra no lado de baixo do punho. Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal. A indicação do estado de carga do acumulador 5 indica o avanço do processo de carga. Durante o processo de carga, a indicação verde pisca. Quando a indicação do estado de carga 5 não estiver mais iluminada, significa que o acumulador está completamente carregado. Se a indicação do estado de carga do acumulador estiver iluminada em 5 vermelho, significa que a temperatura do acumulador está alta demais. O punho da ferramenta eléctrica aquece-se durante o processo de carga. Isto é normal. Separar o carregador da rede eléctrica se não for utilizado por muito tempo. A ferramenta eléctrica não pode ser utilizada durante o processo de carga; ela não está com defeito se não funcionar durante o processo de carga. Observar a indicação sobre a eliminação de forma ecológica. Colocar bits de aparafusamento no cartucho de bits (veja figura B e C) f Usar óculos de protecção ao trocar a ferramenta. Não olhar directamente para a fixação da ferramenta. Ao trocar a ferramenta de trabalho é possível que ela seja atirada para fora. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 78 Thursday, December 15, 2011 8:36 AM 78 | Português f Só colocar um bit de aparafusamento em cada compartimento do cartucho de bits. Só usar bits de aparafusamento padronizdados curtos. Bits de aparafusamento mais longos não podem ser carregados no cartucho de bits. – Girar o cartucho de bits 11, até aparecer um compartimento vazio no visor 3. – Empurrar o interruptor corrediço 7 para frente. – Colocar a ponta de aparafusar 1 directamente no encabadouro da ferramenta 2. – Empurrar o interruptor corrediço 7 para trás, para carregar o bit de aparafusamento 1 no cartucho de bits 11. – Assim que o interruptor corrediço 7 for empurrado para trás ou para a posição traseira do interruptor de ligar-desligar 10, o cartucho de bits 11 se ilumina durante aprox. 20 segundos. Troca de ferramenta (veja figura D) f Usar óculos de protecção ao trocar a ferramenta. Não olhar directamente para a fixação da ferramenta. Ao trocar a ferramenta de trabalho é possível que ela seja atirada para fora. – Girar o cartucho de bits 11, até aparecer no visor 3 o bit de aparafusamento 1 desejado. – Empurrar o interruptor corrediço 7 para frente. Funcionamento Colocação em funcionamento Ajustar o sentido de rotação (veja figura E) Com o comutador de sentido de rotação 8 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 10 isto no entanto não é possível. Rotação à direita: Premir o comutador do sentido de rotação 8 completamente para a esquerda, para atarraxar parafusos. A indicação do sentido de rotação à direita 4 ilumina-se quando o interruptor de ligar-desligar 10 está premido e quando o motor está em funcionamento. 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 79 Thursday, December 15, 2011 8:36 AM Português | 79 Marcha à esquerda: Premir o comutador do sentido de rotação completamente para a direita 8 para soltar ou desatarraxar parafusos. A indicação do sentido de rotação à esquerda 6 ilumina-se quando o interruptor de ligar-desligar 10 está premido e quando o motor está em funcionamento. Ligar e desligar Nota: A ferramenta eléctrica só pode ser ligada, se o interruptor corrediço 7 tiver sido empurrado para frente. Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 10 e manter pressionado. A lâmpada 12 ilumina-se quando o interruptor de ligar-desligar 10 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente. Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 10. O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 10 não está premido. f Não premir o interruptor de ligar-desligar 10 por mais que 15 segundos quando o veio de perfuração estiver bloqueado. Caso contrário é possível que a ferramenta eléctrica seja danificada. Indicação do estado de carga do acumulador A indicação do estado de carga do acumulador 5 indica o estado de carga do acumulador quando a ferramenta eléctrica está ligada. LED Luz verde permanente Luz vermelha permanente Capacidade ≥ 30% < 30% Protecção contra sobrecarga em dependência da temperatura A ferramenta eléctrica não pode ser sobrecarregada se for utilizada de acordo com as disposições. Se a carga for excessiva ou se a temperatura do acumulador ultrapassar os admissíveis 65 °C, a electrónica desligará a ferramenta eléctrica até esta retornar à faixa de temperatura de funcionamento optimizada. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 80 Thursday, December 15, 2011 8:36 AM 80 | Português Indicações de trabalho f A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar. Manutenção e serviço Manutenção e limpeza f Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas eléctricas Bosch. Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas eléctricas Bosch para evitar riscos de segurança. Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 81 Thursday, December 15, 2011 8:36 AM Português | 81 Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 www.bosch.com.br/contacto Transporte Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Eliminação As ferramentas eléctricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico! Apenas países da União Europeia: Conforme as Directivas Europeias 2002/96/CE relativa aos resíduos de ferramentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 82 Thursday, December 15, 2011 8:36 AM 82 | Italiano Acumuladores/pilhas: Iões de lítio: Observar as indicações no capítulo “Transporte”, Página 81. f Acumuladores integrados só devem ser retirados para serem descartados. A ferramenta eléctrica pode ser danificada se a carcaça for aberta. Accionar o interruptor de ligar-desligar 10 para retirar o acumulador da ferramenta eléctrica, até o acumulador estar completamente descarregado. Desaparafusar os parafusos da carcaça e retirar a cápsula da carcaça. Separar as conexões no acumulador e retirar o acumulador. Sob reserva de alterações. Italiano Norme di sicurezza Avvertenze generali di pericolo per elettroutensili Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). AVVERTENZA 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 83 Thursday, December 15, 2011 8:36 AM Italiano | 83 Sicurezza della postazione di lavoro f Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. f Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. f Tenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica f La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. f Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. f Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. f Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. f Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 84 Thursday, December 15, 2011 8:36 AM 84 | Italiano Sicurezza delle persone f È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. f Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. f Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. f Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. f Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. f Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. f In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 85 Thursday, December 15, 2011 8:36 AM Italiano | 85 Trattamento accurato ed uso corretto degli elettroutensili f Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. f Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. f Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. f Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. f Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. f Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. f Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 86 Thursday, December 15, 2011 8:36 AM 86 | Italiano Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili f Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile. f Avere cura d’impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L’uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d’incendi. f Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell’accumulatore potrà dare origine a bruciature o ad incendi. f In caso d’impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni. Assistenza f Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Norme di sicurezza per avvitatore f Tenere l’apparecchio per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto della vite con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’apparecchio, causando una scossa elettrica. f Tenere sempre ben saldo l’elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione. 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 87 Thursday, December 15, 2011 8:36 AM Italiano | 87 f Prima di posare l’elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L’accessorio può incepparsi e comportare la perdita di controllo dell’elettroutensile. f Prima di effettuare lavori all’elettroutensile (ad es. lavori di manutenzione, cambio d’utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell’interruttore di avvio/di arresto. Proteggere l’elettroutensile dal calore, p. es. anche dall’irradiamento solare continuo, dal fuoco, dall’acqua e dall’umidità. Esiste pericolo di esplosione. f In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie. Indicazioni di sicurezza per caricabatteria Custodire il caricabatteria al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un caricabatteria va ad aumentare il rischio d’insorgenza di scosse elettriche. f Ricaricare esclusivamente batterie ricaricabili agli ioni di litio Bosch oppure batterie ricaricabili montate nei prodotti Bosch con le tensioni indicate nei dati tecnici. In caso contrario esiste pericolo di incendio ed esplosione. f Avere cura di mantenere il caricabatteria sempre pulito. Attraverso accumuli di sporcizia si crea il pericolo di una scossa elettrica. f Prima di ogni impiego controllare il caricabatteria, il cavo e la spina. Non utilizzare il caricabatteria in caso doveste riscontrare dei danni. Non aprire mai personalmente il caricabatteria e farlo riparare soltanto da personale qualificato e soltanto con pezzi di ricambio originali. In caso di caricabatterie per batterie, cavi e spine danneggiate si aumenta il pericolo di una scossa elettrica. f Non utilizzare il caricabatteria su basi facilmente infiammabili (p. es. carta, tessuti ecc.) oppure in ambienti infiammabili. Per via del riscaldamento del caricabatteria che si ha durante la fase di ricarica si viene a creare il pericolo di incendio. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 88 Thursday, December 15, 2011 8:36 AM 88 | Italiano f Sorvegliare i bambini. In questo modo viene assicurato che i bambini non giocano con la stazione di ricarica. f Bambini e persone che a causa delle loro capacità fisiche, sensoriali o mentali oppure a cui manchi esperienza o conoscenza non sono in grado di utilizzare la stazione di ricarica in modo sicuro, non devono utilizzare questa stazione di ricarica senza la sorveglianza oppure l’istruzione da parte di una persona responsabile. In caso contrario esiste il pericolo di impiego errato e di lesioni. Descrizione del prodotto e caratteristiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Uso conforme alle norme La macchina è adatta per avvitare e svitare viti. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illustrazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Bit cacciavite* 2 Mandrino portautensile 3 Lente di controllo 4 Visualizzazione della direzione di marcia, rotazione destrorsa 5 Indicatore dello stato di carica della batteria 6 Visualizzazione della direzione di marcia, rotazione sinistrorsa 7 Interruttore a scorrimento per cambio bit 8 Commutatore del senso di rotazione 9 Presa per la spina di ricarica 10 Interruttore di avvio/arresto 11 Caricatore bit 12 Illuminazione del punto di avvitatura «Power Light» 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 89 Thursday, December 15, 2011 8:36 AM Italiano | 89 13 Impugnatura (superficie di presa isolata) 14 Spina di ricarica 15 Stazione di ricarica *L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Avvitatore a batteria PSR Select Codice prodotto 3 603 J77 0.. Tensione nominale 3,6 Numero di giri a vuoto min-1 Mass. momento di coppia avvitamento di giunti rigidi/elastici conforme alla norma 4,5/3,5 ISO 5393 Diam. max. delle viti

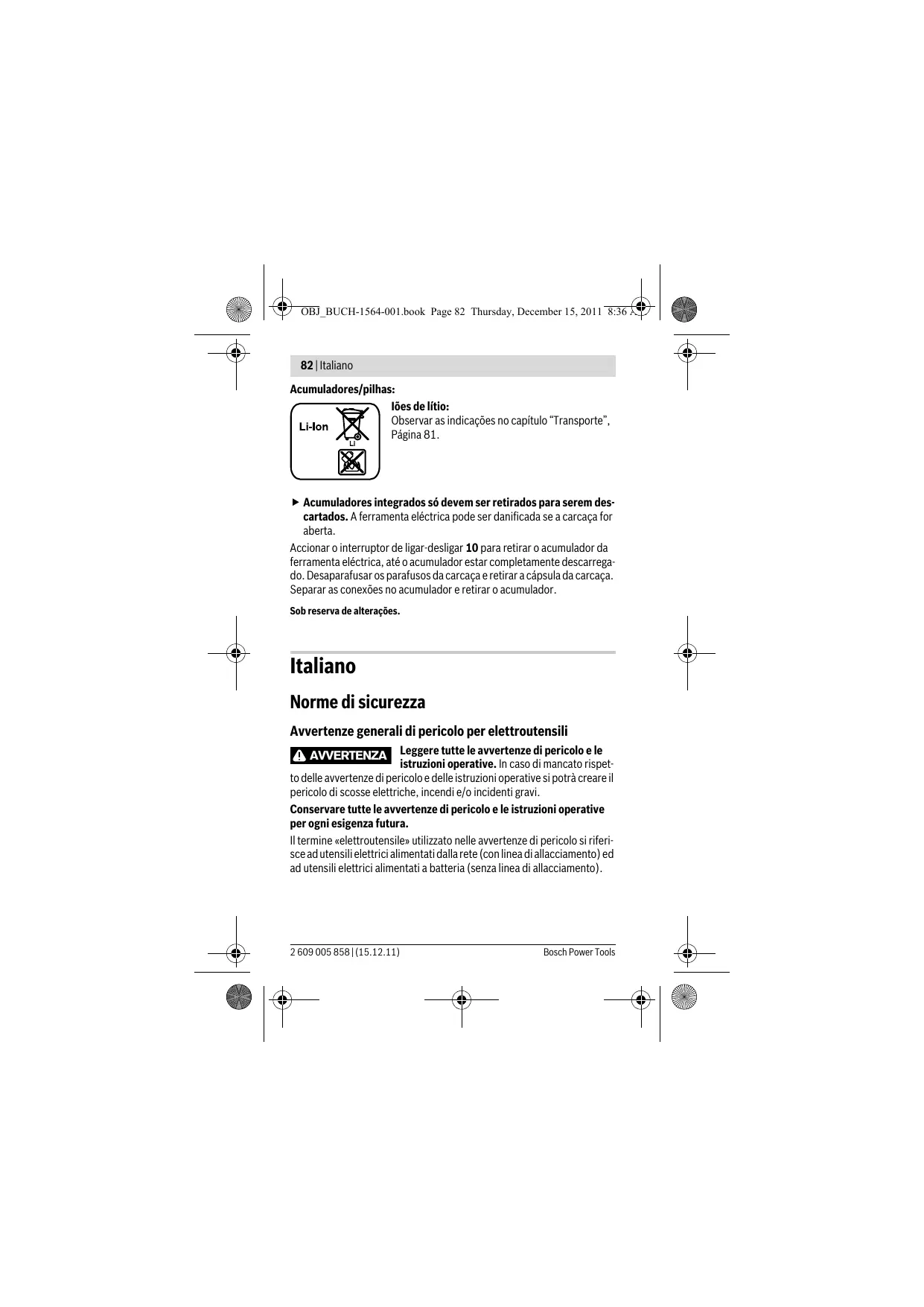

Peso in funzione della EPTA-Procedure 01/2003 0,5 Batteria ricaricabile Li-Ionen Autonomia 1,5 Numero degli elementi della batteria ricaricabile Stazione di ricarica Codice prodotto 2 609 003 263 (EU) 2 609 003 265 (UK) Tempo di ricarica

Classe di sicurezza /II Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare. Bosch Power Tools 2 609 005 858 | (15.12.11) OBJ_BUCH-1564-001.book Page 90 Thursday, December 15, 2011 8:36 AM 90 | Italiano Informazioni sulla rumorosità e sulla vibrazione Valori misurati per rumorosità rilevati conformemente alla norma EN 60745. Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Incertezza della misura K =3 dB. Il livello di rumore durante il lavoro può superare 80 dB(A). Usare la protezione acustica! Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745: Avvitamento: ah <2,5 m/s2, K=1,5 m/s2. Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell’elettroutensile. Qualora l’elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manutenzione dell’elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro. Dichiarazione di conformità Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 (macchine a batteria) oppure EN 60335 (caricatori batteria) in base alle prescrizioni delle direttive 2011/65/UE, 2006/95/CE, 2004/108/CE, 2006/42/CE. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch GmbH, PT/ETM9, D-70745 Leinfelden-Echterdingen 2 609 005 858 | (15.12.11) Bosch Power Tools OBJ_BUCH-1564-001.book Page 91 Thursday, December 15, 2011 8:36 AM Italiano | 91 Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Engineering Director PT/ESI Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen
