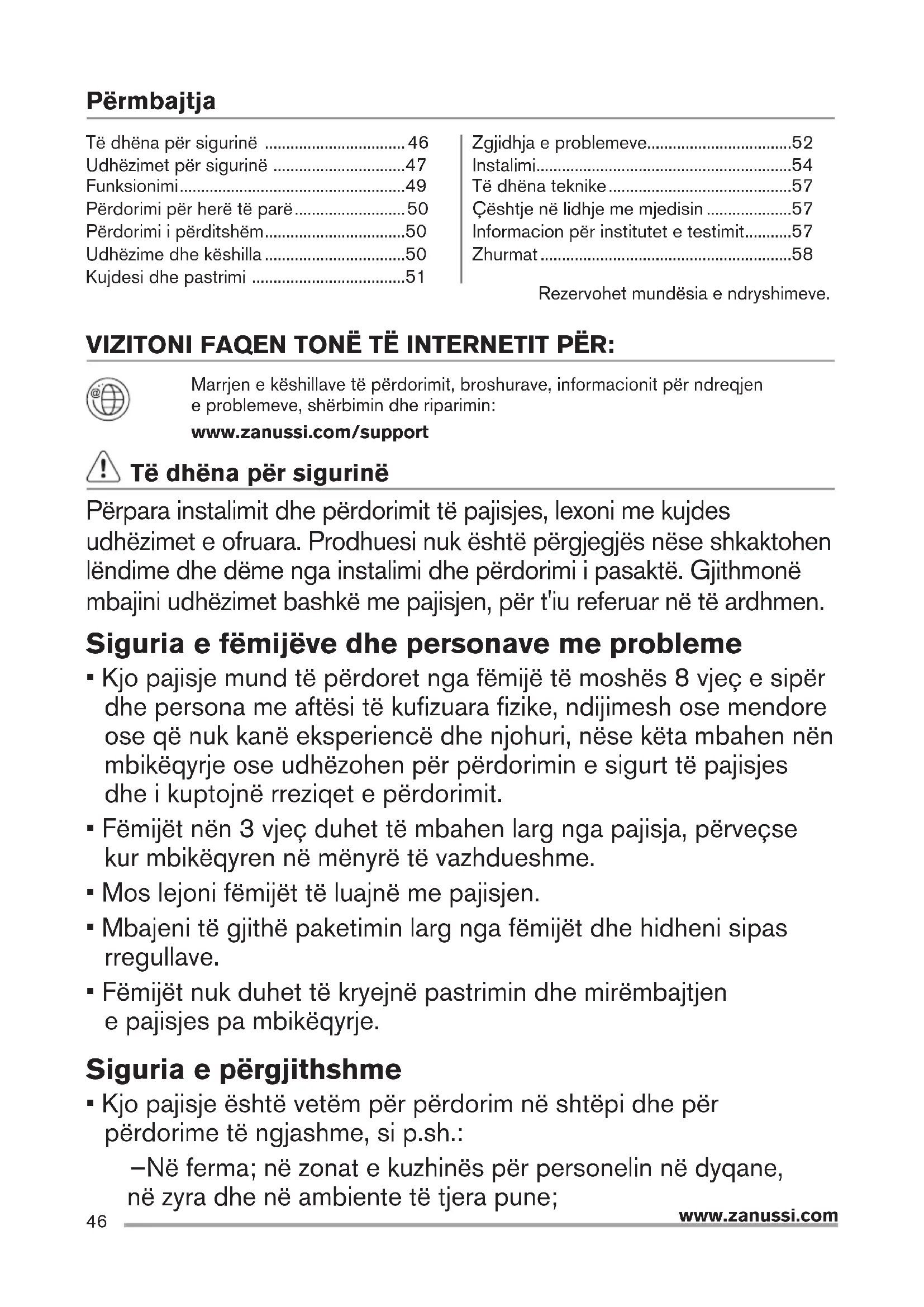

MANUAL I PËRDORUESIT ZRX51100WA ZANUSSI

• Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e sipër dhe persona me aftësi të kufizuara fizike, ndijimesh ose mendore ose që nuk kanë eksperiencë dhe njohuri, nëse këta mbahen nën mbikëqyrje ose udhëzohen për përdorimin e sigurt të pajisjes dhe i kuptojnë rreziqet e përdorimit.

• Fëmijët nën 3 vjeç duhet të mbahen larg nga pajisja, përveçse kur mbikëqyren në mënyrë të vazhdueshme.

• Mos lejoni fëmijët të luajnë me pajisjen.

• Mbajeni të gjithë paketimin larg nga fëmijët dhe hidheni sipas rregullave.

• Fëmijët nuk duhet të kryejnë pastrimin dhe mirëmbajtjen epajisjes pa mbikëqyrje. Siguria e përgjithshme

• Kjo pajisje është vetëm për përdorim në shtëpi dhe për përdorime të ngjashme, si p.sh.: –Në ferma; në zonat e kuzhinës për personelin në dyqane, nëzyra dhe në ambiente të tjera pune; Të dhëna për sigurinë ................................. 46 Udhëzimet për sigurinë ...............................47 Funksionimi .....................................................49 Përdorimi për herë të parë .......................... 50 Përdorimi i përditshëm .................................50 Udhëzime dhe këshilla .................................50 Kujdesi dhe pastrimi ....................................51 Zgjidhja e problemeve..................................52 Instalimi ............................................................54 Të dhëna teknike ...........................................57 Çështje në lidhje me mjedisin ....................57 Informacion për institutet e testimit ...........57 Zhurmat ...........................................................5847 www.zanussi.com –Nga klientët në hotele, motele, ambiente me fjetje dhe mëngjes dhe ambiente të tjera banimi.

• PARALAJMËRIM: Mos i bllokoni vrimat e ventilimit në karkasën e pajisjes ose në strukturën inkaso.

• PARALAJMËRIM: Mos përdorni asnjë pajisje mekanike apo mjete artificiale për të përshpejtuar procesin e shkrirje, veç atyre të rekomanduara nga prodhuesi

• PARALAJMËRIM: Mos e dëmtoni qarkun e lëndës ftohëse.

• PARALAJMËRIM: Mos përdorni pajisje elektrike brenda dhomëzave të ruajtjes së ushqimeve të pajisjes, përveç nëse janëtë llojit të rekomanduar nga prodhuesi.

• Mos përdorni ujë me spërkatje dhe avull për të pastruar pajisjen.

• Pastrojeni pajisjen me një leckë të butë të lagësht. Përdorni vetëm detergjente neutrale. Mos përdorni produkte gërryese, materiale pastruese të ashpra, tretës ose objekte metalike.

• Mos ruani substanca plasëse si kënaçe aerosoli me lëndë djegëse në këtë pajisje.

• Nëse kablloja e ushqimit është e dëmtuar, ajo duhet zëvendësuar nga prodhuesi, agjenti i shërbimit ose persona të kualifikuar, për të shmangur rreziqet.

• Nëse pajisja vjen me prodhues akulli ose shkarkues uji, mbushini këto vetëm me ujë të pijshëm.

• Nëse pajisja kërkon linjë uji, lidheni vetëm me linjën e ujit të pijshëm.

• Presioni në hyrjen e ujit (minimumi dhe maksimumi) duhet të jetë midis 1 bar (0,1 MPa) dhe 10 bar (1 MPa). Udhëzimet për sigurinë Ndriçimi i brendshëm KUJDES! Rrezik goditjeje elektrike

• Në lidhje me llambat brenda produktit dhe llambat e pjesëve të këmbimit të shitura veçmas: Këto llamba janë prodhuar për kushte ekstreme fizike në pajisjet elek- troshtëpiake, si p.sh. temperaturë, dridhje, lagështirë, ose janë prodhuar për të sinjali- zuar informacion rreth statusit të përdorimit të pajisjes. Ato nuk janë prodhuar për t’u përdorur në aplikacione të tjera dhe nuk janë të përshtatshme për ndriçim në ambi- ente shtëpiake. Shërbimi

• Për të riparuar pajisjen kontaktoni me një qendër të autorizuar shërbimi. Përdorni vetëm pjesë këmbimi origjinale.48 www.zanussi.com

• Ju lutemi vini re se vetëriparimi ose riparimi joprofesional mund të ketë pasoja sigurie dhe mund të zhvlerësojë garancinë.

• Pjesët e mëposhtme të këmbimit do të jenë të disponueshme për 7 vjet pas daljes nga qarkullimi të modelit: termostatet, sensorët e temperaturës, qarqet, burimet e dritës, dorezat e dyerve, menteshat e dyerve, vasketat dhe koshat. Ju lutemi vini re se disa nga këto pjesë këmbimi janë të dis- ponueshme vetëm për riparuesit profesion- istë, dhe se jo të gjitha pjesët e këmbimit upërshtaten të gjitha modeleve.

• Guarnicionet e dyerve do të jenë të disponueshme për 10 vjet pas daljes ngaqarkullimi të modelit. Instalimi KUJDES! Vetëm një person i kualifikuar duhet ta instaloj këtë pajisje.

• Hiqni të gjithë paketimin.

• Mos instaloni ose mos përdorni një pajisje të dëmtuar.

• Zbatoni udhëzimet e instalimit të dhëna me pajisjen.

• Gjithmonë bëni kujdes kur e lëvizni pajisjen sepse është e rëndë. Përdorni gjithnjë doreza sigurie.

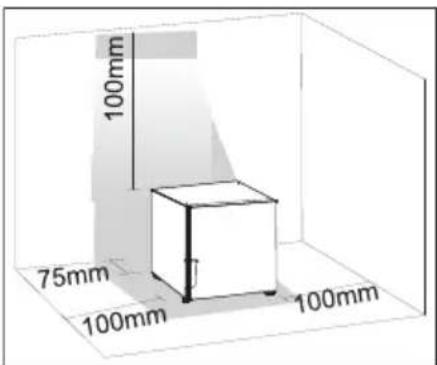

• Sigurohuni që ajri të mund të qarkullojë përreth pajisjes.

• Prisni të paktën 4 orë përpara se të lidhni pajisjen me energjinë elektrike. Kjo bëhet që vaji të lejohet të rrjedhë përsëri te kompresori.

• Mos e instaloni pajisjen pranë radiatorëve, sobave, furrave ose vatrave të gatimit.

• Pjesa e pasme e pajisjes duhet të qëndrojë kundrejt murit.

• Mos e instaloni pajisjen atje ku ka dritë të drejtpërdrejtë dielli.

• Mos e instaloni këtë pajisje në zona me shumë lagështirë ose shumë të ftohta, si shtesa periferike të ndërtesave, garazhe ose qilarë. Lidhja elektrike KUJDES! Rrezik zjarri dhe goditjeje elektrike. KUJDES! Kur poziciononi pajisjen, sigurohuni që kordoni i energjisë tëmos ngecë ose dëmtohet. KUJDES! Mos përdorni përshtatës meshumë spina dhe kabllo zgjatuese.

• Pajisja duhet tokëzuar.

• Të gjitha lidhjet elektrike duhen kryer nga një elektricist i kualifikuar.

• Sigurohuni që të dhënat elektrike në pllakën e specifikimeve të përkojnë me karakteristikat e rrjetit elektrik. Nëse nuk përkojnë, kontaktoni me një elektricist.

• Përdorni gjithmonë një prizë të tokëzuar tëinstaluar si duhet.

• Mos përdorni përshtatës me shumë spina dhe kabëll zgjatues.

• Sigurohuni që të mos dëmtoni pjesët elektrike (p.sh. spinën e rrjetit, kabllon e rrjetit, kompresorin). Kontaktoni Shërbimin ose një inxhinier elektrik për të ndërruar pjesët elektrike.

• Kablloja e rrjetit duhet të qëndrojë nën nivelin e spinës së rrjetit.

• Pajisjen futeni në prizë vetëm në fund të instalimit. Sigurohuni që spina të jetë e arritshme pas montimit të pajisjes.

• Mos e shkëputni pajisjen nga rrjeti duke e tërhequr nga kablli elektrik. Gjithmonë tërhiqeni kabllin duke e kapur nga spina. Përdorimi KUJDES! Rrezik lëndimi, djegiesh, goditjeje elektrike ose zjarri. Pajisja përmban gaz të ndezshëm, izobutan (R600a), një gaz natyror me nivel të lartë pajtueshmërie me mjedisin. Bëni kujdes të mos shkaktoni dëmtime te qarku i agjentit ftohës që përmban izobutan.

• Mos i ndryshoni specifikimet e kësaj pajisjeje.

• Mos vendosni pajisje elektrike (p.sh. makinë akulloresh) në pajisje përveçse kur është shënuar nga prodhuesi se mund të vendosen.

• Nëse dëmtohet qarku i ftohjes, sigurohuni që të mos ketë flakë dhe burime ndezjeje në dhomë. Ajrosni dhomën.

• Mos lejoni që enë të nxehta të prekin pjesët plastike të pajisjes.

• Mos ruani gaz dhe lëngje që marrin flakë në pajisje.

• Mos vendosni produkte të ndezshme ose sende të lagura me produkte të ndezshme brenda, pranë ose mbi pajisje.49 www.zanussi.com

• Mos e prekni kompresorin ose kondensatorin. Ata janë të nxehtë. Drita e brendshme KUJDES! Rrezik goditjeje elektrike.

• Lloji i llambës ose llambës halogjene të përdorur për këtë pajisje, është vetëm për pajisje elektro-shtëpiake. Mos e përdorni atë për ndriçim banese. Kujdesi dhe pastrimi KUJDES! Rrezik lëndimi ose dëmtim i pajisjes.

• Përpara se të kryeni mirëmbajtjen, çaktivizojeni pajisjen dhe hiqeni nga priza.

• Kjo pajisje përmban hidrokarbure në njësinë ftohëse. Vetëm një person i kualifikuar duhet ta kryejë mirëmbajtjen dhe rimbushjen e njësisë.

• Kontrolloni rregullisht tubin e shkarkimit të pajisjes dhe, nëse është e nevojshme, pastrojeni. Nëse tubi i shkarkimit është i bllokuar, uji i shkrirë do të mblidhet në fundin e pajisjes. Eliminimi i pajisjes KUJDES! Rrezik lëndimi ose mbytjeje.

• Shkëputeni pajisjen nga rrjeti i furnizimit elektrik.

• Prisni kabllon e lidhjes me rrjetin dhe hidheni atë.

• Hiqni derën për të evituar ngecjen e fëmijëve dhe të kafshëve shtëpiake brenda pajisjes.

• Qarku i ftohjes dhe materialet e izolimit të kësaj pajisjeje nuk ndikojnë te ozoni.

• Shkuma izoluese përmban gaz të ndezshëm. Kontaktoni autoritetin e bashkisë suaj për t'u informuar mbi mënyrën e duhur të hedhjes së pajisjes.

• Mos i shkaktoni dëmtime pjesës së njësisë së ftohjes që është afër shkëmbyesit të nxehtësisë. Funksionimi Ndezja e Futeni spinën në prizë. Kthejeni rregullatorin e temperaturës nëdrejtim orar në cilësimin mesatar. Çaktivizimi Për të fikur pajisjen, rrotulloni rregullatorin etemperaturës në pozicionin "0". Rregullimi i temperaturës Temperatura rregullohet automatikisht. Për të vënë në funksionim pajisjen, veproni si mëposhtë:

• Rrotullojeni rregullatorin e temperaturës drejt cilësimeve më të ulëta për të përftuar ftohjen minimale.

• Rrotullojeni rregullatorin e temperaturës drejt cilësimeve më të larta për të përftuar ftohjen maksimale. Në dhomëzën e prodhimit të akullit mund të arrihet një temperaturë -2ºC ose më e ulët nëse rregullatori i temperaturës është caktuar sipas tabelës së mëposhtme: Temperatura eambientit Cilësimi i rregullatorit të temperaturës +10ºC to +25ºC 1-2 +25ºC to +32ºC 2-3 +32ºC to +38ºC 3-5 +38ºC to +43ºC 6 Megjithatë, duhet të zgjidhet cilësimi i saktë duke pasur parasysh se temperatura brenda pajisjes varet nga:

• Temperatura e dhomës.

• Shpeshtësia e hapjes së derës.

• Sasia e ushqimit që ruhet në të.

• Vendndodhja e pajisjes.50 www.zanussi.com Nëse temperatura e ambientit është elartë ose nëse pajisja është mbushur plot, dhe pajisja është vendosur në temperaturën më të ulët, ajo mund të punojë pa pushim duke shkaktuar formimin e brymës në murin e pasmë. Në këtë rast, graduesi duhet caktuar në temperaturë më të lartë për të lejuar shkrirjen automatike dhe si rrjedhojë reduktimin e konsumit të energjisë. Përdorimi për herë të parë Pastrimi i brendësisë së pajisjes Përpara së të përdorni pajisjen për herë të parë, pjesa e saj e brendshme dhe gjithë aksesorët e brendshëm duhen larë me ujë të vakët dhe pak sapun neutral për të hequr erën tipike të një produkti të ri, e më pas duhet tharë tërësisht. KUJDES! Mos përdorni detergjent apo pluhura gërryese, pasi këto mund të dëmtojnë pjesët e lëmuara. Përdorimi i përditshëm KUJDES! Referojuni kapitujve për sigurinë. Kjo pajisje frigoriferike nuk është epërshtatshme për ngrirjen e ushqimeve. Udhëzime dhe këshilla Këshilla për kursimin e energjisë

• Sigurohet përdorimi më efikas i energjisë në konfigurimin me sirtarët në pjesën e posht- me të pajisjes dhe raftet të shpërndara në mënyrë të njëtrajtshme. Pozicioni i koshave të dyerve nuk ndikon në konsumin e energ- jisë.

• Mos e hapni shpesh derën ose mos e lini hapur për një kohë më të gjatë sesa nevojitet.

• Mos e vendosni temperaturën shumë të lartë për të kursyer energji, përveçse kur këtë e kërkojnë karakteristikat e ushqimit.

• Nëse temperatura e ambientit është e lartë, rregullatori i temperaturës është caktuar në temperaturë të ulët dhe pajisja është e mbushur plot, kompresori mund të punojë pa ndërprerje duke shkaktuar formimin e brymës ose akullit në aparatin e avullimit. Në këtë rast, vendoseni rregullatorin e temperaturës në një temperaturë më të lartë për të lejuar shkrirjen automatike dhe për të kursyer energjinë në këtë mënyrë.

• Sigurohuni që të ketë ventilim të mirë. Mos i mbuloni rrjetën ose vrimat e ventilimit. Këshilla për ftohjen e ushqimeve tëfreskëta

• Cilësimi mesatar i temperaturës siguron ruajtjen e mirë të ushqimit të freskët. Cilësimi më i lartë i temperaturës brenda pajisjes mund të sjellë shkurtimin e jetëg- jatësisë së ushqimit.

• Mbulojeni ushqimin me paketim për të ruaj- tur freskinë dhe aromën e tij.

• Gjithmonë përdorni enë të mbyllura për lëngjet dhe ushqimin, për të shmangur daljen e aromave ose shijeve në ndarje.

• Për të shmangur kontaminimin mes ush- qimit të gatuar dhe të pagatuar, mbulojini ushqimet e gatuara dhe ndajini ato nga ato të pagatuarat.

• Rekomandohet që ta shkrini ushqimin brenda frigoriferit.

• Mos vendosni ushqim të nxehtë brenda në pajisje. Sigurohuni që të jetë ftohur në temperaturë dhome përpara se ta fusni.

• Për të mos lejuar vajtjen dëm të ushqimeve, ushqimet e reja duhet të vendosen prapa të vjetrave.51 www.zanussi.com Këshilla për ftohjen e ushqimeve

• Mishi (të gjitha llojet): mbështilleni në paketim të përshtatshëm dhe vendoseni mbi raftin e xhamit që ndodhet mbi sirtarin e zarzavateve. Ruajeni mishin për maksimumi 1-2 ditë.

• Frutat dhe zarzavatet: pastrojini plotësisht (eliminoni dheun) dhe vendosini në një sirtar të veçantë (sirtari i zarzavateve).

• Këshillohet që të mos mbani fruta ekzotike si bananet, mangot, papajat etj. në frigorifer.

• Për të shpejtuar ftohjen e ushqimeve, kë- shillohet që të hapni ventilatorin. Aktivizimi i ajrit dinamik lejon homogjenizim më të madh të temperaturave të brendshme.

• Gjithmonë referojuni datës së skadencës së produkteve për të ditur sa gjatë t’i mbani. Kujdesi dhe pastrimi KUJDES! Referojuni kapitujve për sigurinë. Paralajmërime të përgjithshme KUJDES! Shkëputeni nga korrenti pajisjen përpara se të kryeni çdo veprim mirëmbajtjeje. Kjo pajisje përmban hidrokarbure brenda njësisë ftohëse; për këtë arsye, mirëmbajtja dhe rimbushja duhet të kryhen vetëm nga teknikë të autorizuar. Aksesorët dhe pjesët e pajisjes nuk janë të përshtatshme për larje në enëlarëse. Pastrimi periodik KUJDES! Mos tërhiqni, lëvizni apo dëmtoni ndonjë nga tubat dhe/ose kabllot brenda pajisjes. KUJDES! Kujdesuni që të mos dëmtoni sistemin ftohës. Kur të lëvizni mobilien, ngrijeni nga buza e përparme për të evituar gërvishtjen e dyshemesë. Pajisja duhet pastruar rregullisht:

1. Pastroni pjesën e brendshme dhe

aksesorët me ujë të vakët dhe me pak sapun neutral.

2. Kontrolloni rregullisht dorezat e derës dhe

pastrojini për t’u siguruar që janë të pastra dhe nuk kanë papastërti.

3. Shpëlajeni dhe thajeni tërësisht.

4. Nëse mund ta arrini, pastroni

kondensatorin dhe kompresorin në pjesën e pasme të pajisjes, me një furçë. Ky veprim do të përmirësojë performancën epajisjes dhe do të kursejë energjinë. Periudhat e mospërdorimit Kur pajisja nuk përdoret për periudha të gjata, merrni masat paraprake të mëposhtme:

5. nxirrni jashtë gjithë ushqimet

6. Lëreni derën/dyert hapur për të shmangur

erërat e pakëndshme. Kur të rinisë prodhuesi i akullit, mos e përdorni akullin e prodhuar gjatë ditës së parë, për të pasur shije të freskët. KUJDES! Nëse pajisjen do ta mbani të ndezur, kërkojini dikujt të kontrollojë herë pas herë për të shmangur prishjen e ushqimit brenda, në rast të luhatjeve elektrike.52 www.zanussi.com Zgjidhja e problemeve KUJDES! Referojuni kapitujve për sigurinë. Si të veprojmë nëse... Problemi Shkaku i mundshëm Zgjidhja Pajisja nuk punon. Pajisja është e fikur. Ndizni pajisjen. Spina nuk është futur siç duhet në prizën elektrike. Futeni spinën siç duhet në prizën elektrike. Në prizën elektrike nuk kalon tension. Lidhni një pajisje tjetër elektrike në prizën elektrike. Kontaktoni një elektricist të kualifikuar. Llamba nuk punon. Llamba është në gjendje gatishmërie. Mbyllni dhe hapni derën. Llamba është me defekt. Referojuni seksionit "Ndërrimi i llambës". Pajisja bën zhurmë. Pajisja nuk është mbështetur mirë në dysheme. Kontrolloni nëse pajisja qëndron mirë. Kompresori punon pa ndërprerje. Temperatura është caktuar gabim. Referojuni kapitullit "Përdorimi". Shumë produkte ushqimore për t'u ngrirë janë futur brenda në të njëjtën kohë. Prisni disa orë dhe më pas kontrollojeni temperaturën sërish. Temperatura e dhomës është tepër e lartë. Referojuni grafikut të kategorisë klimatike në pllakën e specifikimeve. Produktet ushqimore të vendosura në pajisje kanë qenë shumë të ngrohta. Lërini produktet ushqimore të ftohen në temperaturën e dhomës përpara se t'i fusni në pajisje. Dera nuk është mbyllur siç duhet. Referojuni seksionit "Mbyllja e derës". Është grumbulluar shumë akull. Dera nuk është mbyllur siç duhet ose gomina është e deformuar/papastër. Referojuni seksionit "Mbyllja e derës". Tapa e tubit të kullimit të ujit nuk është vendosur siç duhet Vendoseni mirë tapën e tubit të kullimit të ujit Produktet ushqimore nuk janë mbështjellë siç duhet. Mbështillini më mirë ushqimet. Temperatura është caktuar gabim. Referojuni kapitullit "Përdorimi". Brenda në frigorifer rrjedh ujë. Vrima e daljes së ujit është bllokuar. Pastroni vrimën e daljes së ujit.53 www.zanussi.com Problemi Shkaku i mundshëm Zgjidhja Produktet ushqimore e pengojnë ujin të rrjedhë në kolektorin e ujit. Sigurohuni që produktet të mos prekin pllakën e pasme. Dera nuk qëndron drejt ose interferon me grilën e ajrimit. Pajisja nuk është e niveluar. Shihni seksionin "Nivelimi". Temperatura në pajisje është tepër e ulët/lartë. Rregulluesi i temperaturës nuk është regjistruar si duhet. Vendosni një temperaturë më të lartë/më të ulët. Dera nuk është mbyllur siç duhet. Referojuni seksionit "Mbyllja e derës". Temperatura e produkteve ushqimore është tepër e lartë. Lëreni temperaturën e produkteve ushqimore të bjerë në temperaturën e ambientit, përpara se ta futni në pajisje. Janë futur shumë produkte ushqimore njëherësh në pajisje. Ruani më pak produkte njëherësh. Trashësia e akullit të formuar është mbi 4-5 mm. Shkrini pajisjen. Dera është hapur shumë shpesh. Hapni derën vetëm për sa është e nevojshme. Në pajisje nuk qarkullon ajër i ftohtë. Sigurohuni që në pajisje të ketë qarkullim të ajrit të ftohtë. Mbyllja e derës

1. Pastroni guarnicionin e derës.

2. Nëse është e nevojshme, rregulloni derën.

Shihni seksionin "Instalimi".

3. Nëse është e nevojshme, zëvendësoni

gominat defektoze të derës. Kontaktoni qendrën e shërbimit.54 www.zanussi.com Instalimi KUJDES! Referojuni kapitujve për sigurinë. Dimensionet Dimensionet e përgjithshme

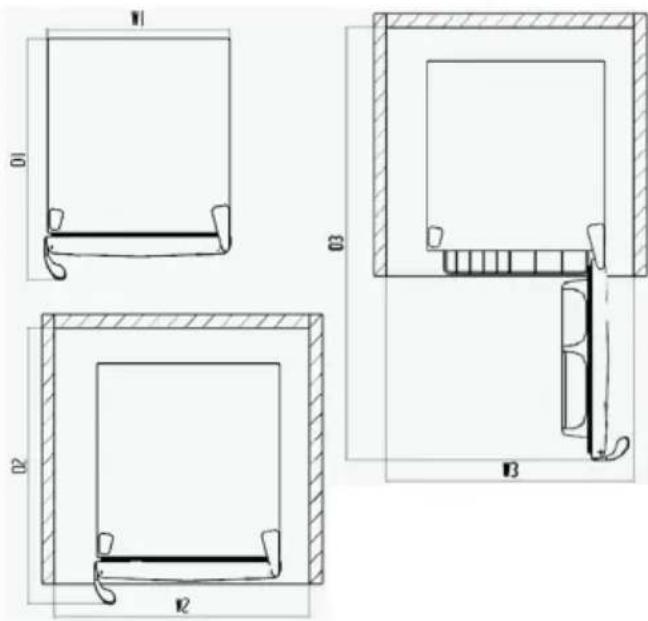

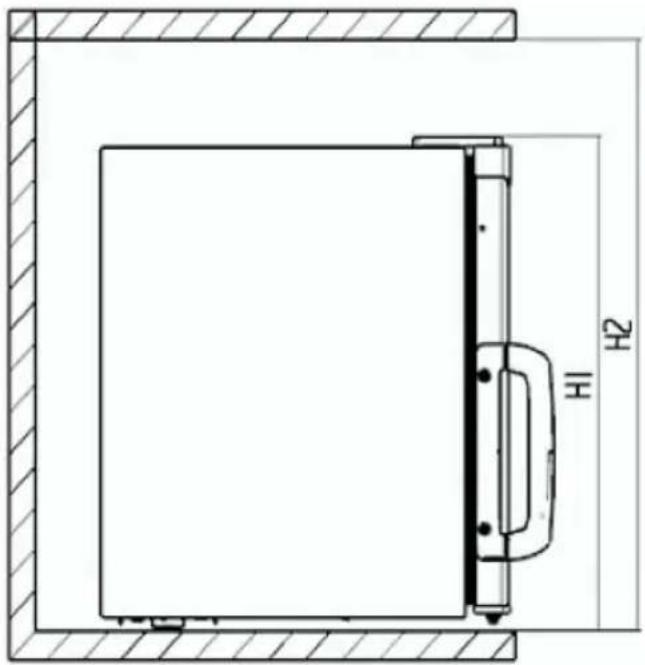

lartësia, gjerësia dhe thellësia e pajisjes padorezën dhe këmbët Hapësira e kërkuar në përdorim

lartësia, gjerësia dhe thellësia e pajisjes duke përfshirë dorezën, plus hapësira e nevojshme për qarkullimin e lirshëm të ajrit tëftohjes Hapësira e përgjithshme e kërkuar nëpërdorim

lartësia, gjerësia dhe thellësia e pajisjes duke përfshirë dorezën, plus hapësira e nevojshme për qarkullimin e lirshëm të ajrit të ftohjes, plus hapësira e nevojshme për të lejuar hapjen e derës në këndin minimal që le- jon heqjen e të gjitha pajisjeve të brendshme55 www.zanussi.com Pozicionimi i pajisjes Kjo pajisje duhet instaluar në ambient të brendshëm, të thatë dhe të mirajrosur, ku temperatura e ambientit përkon me kategorinë klimatike të shënuar në pllakën e specifikimeve të pajisjes: Kjo pajisje është prodhuar për t’u përdorur në temperaturë ambienti që varion nga 10°C në 43°C. Mund të ndodhin probleme funksionale për disa modele nëse punohet jashtë këtij diapazoni. Funksionimi i saktë mund të garantohet vetëm brenda diapazonit të specifikuar të temperaturës. Nëse keni dyshime rreth vendit të instalimit të pajisjes, kontaktoni me shitësin, shërbimin për klientin ose shërbimin më të afërt. Vendndodhja Kjo pajisje nuk duhet të përdoret si pajisje inkaso. Nëse, për shkak të instalimit të ndryshëm, nukrespektohen kërkesat për ventilimin, pajisja do të funksionojë mirë, por konsumi ienergjisë mund të rritet pak. Kjo pajisje duhet të instalohet në ambient tëbrendshëm në një vend të thatë dhe të ajrosur mirë. Funksionimi i saktë i pajisjes mund tëgarantohet vetëm brenda diapazonit të specifikuar të temperaturës. Nëse keni dyshime rreth vendit të insta- limit të pajisjes, kontaktoni me shitësin, shërbimin për klientin ose Qendrën më të afërt të Autorizuar të Shërbimit. Nëse e poziciononi pajisjen kundrejt murit, përdorni distancatorët e pasmë të dhënë ose mbani distancën minima- le të treguar në udhëzimet e instalimit. KUJDES! Pajisja duhet të shkëputet lirisht nga burimi i energjisë; si rrjedhojë, spina duhet të jetë lehtësisht e arritshme pas montimit. Pajisja duhet të montohet larg burimeve të nxehtësisë, të tillë si radiatorë, bojlerë, drita e drejtpërdrejtë e diellit etj. Sigurohuni që ajri të qarkullojë lirshëm rreth e qark pjesës së pasme të frigoriferit. Për të siguruar performancë optimale, nëse pajisja vendoset poshtë një njësie të varur në mur, largësia minimale midis pjesës së sipërme të pajisjes dhe njësisë në mur duhet të jetë të paktën 100 mm. Sidoqoftë, në rrethana ideale, pajisja nuk duhet të vendoset poshtë njësive të varura në mur. Nivelimi i saktë sigurohet përmes një ose më shumë këmbëzave të rregullueshme në bazën e pajisjes. Këshillohet që të ketë hapësirë 75mm midis shpinës së frigoriferit dhe murit, së paku 100mm hapësirë në dy anët, lartësi mbi 100mm nga lart dhe hapësirë të lirë përpara për të lejuar hapjen e dyerve në 160°. Ndryshimi i krahut të hapjes së derës KUJDES! Përpara se të kryeni çdo lloj veprimi, hiqni spinën nga priza. KUJDES! Ju sugjerojmë që veprimet e mëposhtme t'i kryeni së bashku me një person tjetër, i cili do t'i mbajë të palëvizshme dyert e pajisjes gjatë procesit.

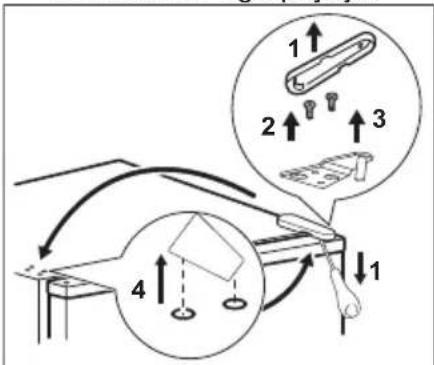

1. Hiqni kapakun e menteshës së sipërme.

2. Zhvidhosni 2 vidhat mbajtëse dhe hiqni

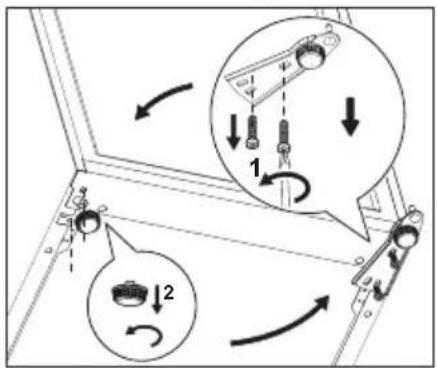

4. Zhvidhosini dy vidat që mbajnë menteshën

e derës së poshtme (ka një mbajtëse këmbe te mentesha, mos e hiqni nga mentesha). Hiqeni derën.

5. Më pas hiqni këmbën e majtës sipas

6. Montoni menteshën e derës (me këmbën

fillestare në të) përbri dhe më pas këmbën e liruar në vendin e mëparshëm sipas figurës. Sigurohuni t'i vendosni vidat në vrimat e duhura sipas figurës. Buza e menteshës është paralele me anën e mobilies. Sigurohuni që të vendosni këmbën e poshtme poshtë menteshës së derës. Këmba e poshtme dallohet nga 4 pjesët e saj në sipërfaqen e jashtme.

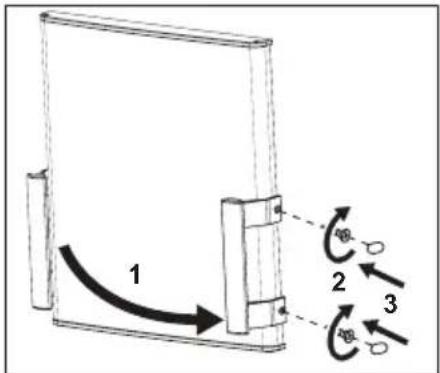

7. Fiksojeni derën mbi kunjin e menteshës.

8. Për të vendosur menteshën e sipërme

të derës, hiqni me kujdes kapakun e vrimave të vidave, dhe rivendosini sërish në vrimat e mbetura nga vidat mbajtëse të menteshës.

9. Rivendosni menteshën e sipërme duke

përdorur 2 vidat mbajtëse, duke u siguruara që buza e derës të jetë paralele me anën e mobilies.

10. Zëvendësoni kapakun e menteshës në

KUJDES! Rivendoseni dhe nivelojeni pajisjen, prisni të paktën katër orë dhe më pas lidheni atë në prizë. Bëni një kontroll përfundimtar për t'u siguruar që: Të gjitha vidat janë shtrënguar.

• Guarnicioni magnetik ngjitet në kasën e pajisjes.

• Dera hapet dhe mbyllet mirë. Nëse temperatura e ambientit është e ftohtë (p.sh. në dimër), guarnicioni mund të mos vendoset mirë në pajisje. Në këtë rast, prisni që guarnicioni të përshtatet natyrshëm. Nëse nuk dëshironi t'i kryeni vetë veprimet më sipër, kontaktoni me qendrën më të afërt të shërbimit pas shitjes. Specialisti i qendrës së shërbimit pas shitjes do të kryejë ndryshimin e drejtimit të hapjes së derës, me shpenzimet tuaja. Lidhja elektrike

• Përpara se ta futni pajisjen në prizë, sigurohuni që voltazhi dhe frekuenca që tregohet në tabelën e vlerave përputhet me të dhënat e rrymës së shtëpisë tuaj.

• Pajisja duhet tokëzuar. Spina e kabllos së ushqimit është e pajisur me një kontakt, pikërisht për këtë qëllim. Nëse spina e ushqimit të shtëpisë nuk është e tokëzuar, lidheni pajisjen në një prizë të veçuar të tokëzuar në përputhje me rregullat në fuqi, duke u këshilluar me një elektricist.

• Prodhuesi refuzon të marrë përsipër gjithë përgjegjësinë nëse nuk ndiqen masat paraprake të mësipërme.

• Kjo pajisje është në përputhje me direktivat E.E.C Direktivat57 www.zanussi.com Të dhëna teknike Të dhëna teknike Të dhënat teknike ndodhen në pllakën e specifikimeve që gjendet në anën ebrendshme të pajisjes dhe në etiketën eenergjisë. Kodi QR në etiketën e energjisë të dhënë me pajisjen jep një lidhje uebi te informacioni që lidhet me performancën e pajisjes në databazën e EU EPREL. Ruajeni etiketën e energjisë për referencë së bashku me manualin e përdorimit dhe të gjitha dokumentet e tjera që ofrohen me këtë pajisje. Të njëjtin informacion mund ta gjeni gjithashtunë EPREL duke përdorur lidhjen https://eprel.ec.europa.eu dhe emrin e modelit dhe numrin e produktit që gjeni në pllakëzën especifikimeve të pajisjes. Shikoni lidhjen www.theenergylabel.eu për informacion të detajuar rreth etiketës së energjisë. Çështje në lidhje me mjedisin Ricikloni materialet me simbolin . Vendoseni ambalazhin te kontejnerët e riciklimit nëse ka. Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve të pajisjeve elektrike dhe elektronike. Mos hidhni pajisjet e shënuara me simbolin me mbeturinat shtëpiake. Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën komunale. Informacion për institutet e testimit Instalimi dhe përgatitja e pajisjeve për çdo verifikim EcoDesign duhet të jetë në përputhje me EN 62552. Kërkesat për ventilimin, dimensionet e zgavrës dhe hapësirat minimale të pasme duhet të jenë siç përcaktohet në këtë “Manual përdorimi” në Kapitullin 9. Ju lutemi kontaktoni me prodhuesin për çdo informacion të mëtejshëm, duke përfshirë edhe planet e ngarkimit.58 www.zanussi.com Zhurmat59 www.zanussi.com60 www.zanussi.com Sadržaj Zadržava se pravo na izmjene bez prethodne najave. POSJETITE NAŠU INTERNETSKU STRANICU RADI: Dobivanja savjeta o korištenju, rješavanju problema, brošura i informacija opopravcima: www.zanussi.com/support Informacije o sigurnosti Prije postavljanja i korištenja uređaja, pažljivo pročitajte isporučene upute. Proizvođač nije odgovoran ako nepravilno postavljanje i uporaba uređaja uzrokuje ozljede i oštećenja. Uputeuvijek čuvajte uz uređaj za buduće potrebe. Sigurnost djece i slabijih osoba
