Type de produit	Réfrigérateur avec compartiment congélateur
Marque	Zanussi
Modèle	ZRX51100WA
Dimensions (H x L x P)	510 x 443 x 520 mm
Classe climatique	SN à T (10°C à 43°C)
Tension	220-240 V
Fréquence	50 Hz
Réfrigérant	R600a (isobutane)
Éclairage intérieur	Oui (lampe LED)
Porte réversible	Oui
Dégivrage du congélateur	Manuel
Nettoyage du condenseur	Recommandé régulièrement
Type de thermostat	Mécanique (rotatif)
Pièces détachées (hors joints)	Disponibles 7 ans
Joints de porte	Disponibles 10 ans
Sécurité enfants	Surveillance requise pour enfants de moins de 8 ans

FOIRE AUX QUESTIONS - ZRX51100WA ZANUSSI

Comment régler la température dans mon réfrigérateur ?

Tournez le thermostat sur la position minimale (1) pour moins de froid, sur la position maximale (5) pour plus de froid. Le réglage normal est sur la position 3. Pour congeler, utilisez la position Charge pleine.

Comment dégivrer le congélateur ?

Éteignez l'appareil, sortez les aliments, maintenez la porte ouverte. Utilisez une spatule en plastique pour enlever le givre. Placez un récipient d'eau chaude pour accélérer. Une fois terminé, séchez et remettez en marche.

Que faire si l'appareil ne refroidit pas ?

Vérifiez que l'appareil est allumé, la fiche bien branchée, et que la prise est alimentée. Assurez-vous que la température n'est pas réglée trop basse et que la porte ferme correctement. Si le problème persiste, contactez le service après-vente.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Retirez le cache-charnière supérieur, dévissez les vis, enlevez la porte. Inversez la charnière inférieure et le pied. Remontez la porte et la charnière supérieure. Déplacez la poignée de l'autre côté. Attendez 4 heures avant de rebrancher.

Quels sont les conseils pour économiser de l'énergie ?

Ouvrez la porte le moins possible. Ne réglez pas la température trop bas. Assurez une bonne ventilation à l'arrière. Ne couvrez pas les grilles. Laissez les aliments refroidir avant de les placer.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez de l'eau tiède avec un détergent doux. N'utilisez pas de produits abrasifs. Nettoyez le joint de porte. Rincez et séchez. Nettoyez le condenseur à l'arrière avec une brosse.

Que faire en cas de coupure de courant ?

Si la coupure est courte, ne pas ouvrir la porte. Si elle dure plus longtemps que l'autonomie de fonctionnement, consommez rapidement les aliments décongelés ou cuisez-les.

Puis-je congeler des aliments chauds ?

Non, laissez les aliments refroidir à température ambiante avant de les placer dans le congélateur pour éviter d'augmenter la température interne.

Quelles sont les pièces de rechange disponibles et pendant combien de temps ?

Les pièces comme thermostat, capteurs, cartes, sources lumineuses, poignées, charnières, plateaux et balconnets sont disponibles pendant 7 ans après l'arrêt du modèle. Les joints de porte sont disponibles pendant 10 ans.

Comment savoir si la porte ferme correctement ?

Vérifiez que le joint magnétique adhère bien. Si nécessaire, nettoyez le joint. Ajustez la porte si besoin. En cas de déformation, remplacez le joint.

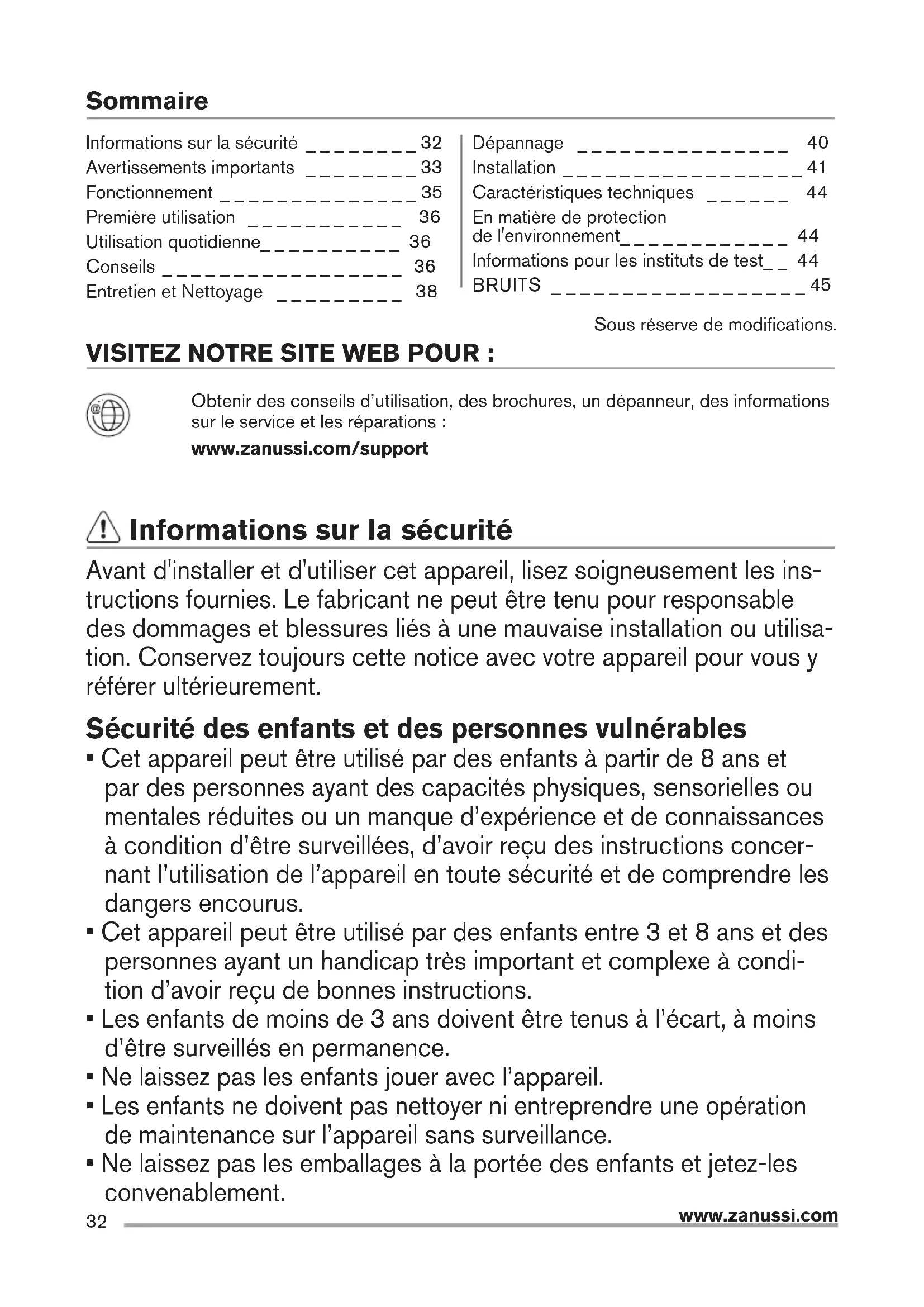

MODE D'EMPLOI ZRX51100WA ZANUSSI

Informations sur la sécurité	32
Avertissements importants	33
Fonctionnement	35
Première utilisation	36
Utilisation quotidienne	36
Conseils	36
Entretien et Nettoyage	38

Dépannage	40
Installation	41
Caracteristiques techniques	44
En matière de protection de l'environnement	44
Informations pour les instituts de test	44
BRUITS	45

Sous réserve de modifications.

VISITEZ NOTRE SITE WEB POUR :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Informations sur la sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition d'être surveillées, d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers encourus.
• Cet appareil peut être utilisé par des enfants entre 3 et 8 ans et des personnes ayant un handicap très important et complexe à condition d'avoir reçu de bonnes instructions.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

Sécurité générale

• Cet appareil est destiné uniquement à un usage domestique et à des utilisations telles que :
• dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ;
• Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour ;
• AVERTISSEMENT ! Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.
• AVERTISSEMENT ! N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
• AVERTISSEMENT ! N'endommagez pas le circuit frigorifique.
• AVERTISSEMENT ! N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout risque.

Avertissements importants

Éclairage intérieur

AVERTISSEMENT ! Risque

d'électrocution.

• Informations concernant les ampoules contenues dans ce produit et les ampoules de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil.

Elles ne sont pas prévues pour être utilisées dans d'autres applications et ne conviennent pas pour l'éclairage des pièces d'une maison.

Service

Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine. - Veuillez noter qu'une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.

• Les pièces d'origine suivantes seront disponibles pendant 7 ans après l'arrêt du modèle : thermostat, capteurs de température, cartes de circuits imprimés, sources lumineuses, poignées de porte, charnières de porte, plateaux et balconnets. Veuillez noter que certaines de ces pièces de rechange ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pièces de rechange ne sont pas adaptées à tous les modèles.
• Les joints de portes seront disponibles pendant 10 ans après l'arrêt du modèle.

Installation

! AVERTISSEMENT ! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité. Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.
• La surface arrière de l'appareil doit être positionnée contre un mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

AVERTISSEMENT! Lorsque vous installez l'appareil, assurez-vous que le

câble d'alimentation n'est pas coincé ou endommagé.

AVERTISSEMENT! N'utilisez pas d'adaptateurs multiprises ni de rallonges. - L'appareil doit être relié à la terre. L'ensemble des branchements électriques doit être effectué par un technicien qualifié. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. Utilisez une prise antichoc correctement installée. - N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques. - Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur. - Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Usage

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie. L'appareil contient un gaz inflammable, l'isobutane (R600a), un gaz naturel possédant un niveau élevé de compatibilité environnementale. Veillez à ne pas endommager le circuit frigorifique contenant l'isobutane. - Ne modifiez pas les caractéristiques de cet appareil. - Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant. - Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
• Ne placez jamais de boissons gazeuses dans le compartiment congélateur. Cela engendrerait une pression sur le récipient de la boisson.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.
• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.
• Ne recongelez jamais un aliment qui a été décongelé.
• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

Entretien et nettoyage

AVERTISSEMENT ! Risque de

blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien

et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié. Vérifiez régulièrement l'orifice d'écoulement d'eau de dégivrage de l'appareil et, si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

Mise au rebut

AVERTISSEMENT ! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

Fonctionnement

Mise en marche

Insérez la fiche dans la prise murale.

Placez le thermostat sur la position Charge pleine et attendez au moins 4 heures pour que la température à l'intérieur de l'appareil soit bonne avant d'y placer les aliments.

Ajustez le thermostat selon la quantité d'aliments entreposés dans l'appareil.

• Position « 1 » - Froid.
• Position « 3 » - Réglage plus froid. Positionnement normal.
• Position « 5 » - Réglage le plus froid.

Désactivation

Pour éteindre l'appareil, tournez le thermostat sur la position OFF.

Réglage de la température

La température à l'intérieur de l'appareil est contrôlée par un thermostat situé sur le bandeau de commande.

Pour utiliser l'appareil, procédez comme suit :

• Tournez le thermostat sur la position minimale pour obtenir moins de froid.
• Tournez le thermostat sur la position maximale pour obtenir plus de froid.

Si vous devez congeler de petites quantités d'aliments, le réglage Demi-charge est le plus adapté. Si vous devez congeler de grandes quantités d'aliments, le réglage Charge pleine est le plus adapté.

Première utilisation

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement.

ATTENTION ! N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.

Utilisation quotidienne

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

Congeler les aliments frais

Le compartiment congélateur est idéal pour congeler des aliments frais et conserver à long terme des aliments congelés ou surgelés.

Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat sur la position maximale pour obtenir plus de froid.

Placez les aliments à congeler sur la clayette du compartiment Congélateur, car il s'agit du point le plus froid.

La quantité maximale de denrées que vous pouvez congeler par tranche de 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil.

Le processus de congélation dure 24 heures : vous ne devez ajouter aucune autre aliment à congeler pendant cette période.

Conservation d'aliments congelés et surgelés

À la mise en service ou après un arrêt prolongé, avant d'introduire les aliments dans le compartiment, laissez l'appareil fonctionner au moins 4 heures au réglage maximal.

En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

Décongélation

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération.

Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue).

Conseils

Conseils d'économie d'énergie

• La configuration interne de l'appareil est celle qui assure l'utilisation la plus efficace de l'énergie.
• Ne retirez pas les accumulateurs de froid du panier de congélation.
• Évitez d'ouvrir fréquemment la porte et ne la laissez ouverte que le temps nécessaire.
• Plus le réglage de la température est bas, plus la consommation électrique est élevée. Assurez une bonne ventilation. Ne couvrez pas les grilles ou les orifices de ventilation. Assurez-vous que les produits alimentaires à l'intérieur de l'appareil permettent la circulation de l'air par les orifices dédiés à l'arrière de l'intérieur de l'appareil.

Conseils de congélation

• Avant la congélation, emballez et scellez les aliments frais dans : un feuillet d'aluminium, du film ou des poches en plastique, des récipients étanches à l'air munis d'un couvercle.
• Pour une congélation et une décongélation plus efficaces, séparez les aliments en petites portions.
• Il est recommandé de mettre des étiquettes et des dates sur tous vos aliments congelés. Cela permettra d'identifier les aliments et de savoir quand ils peuvent être consommés avant leur détérioration.
• Les aliments doivent être frais lorsqu'ils sont congelés pour préserver leur qualité. En particulier, les fruits et les légumes doivent être congelés après leur récolte pour préserver tous leurs nutriments.
• Ne congelez pas des bouteilles ou des canettes avec des liquides, en particulier des boissons contenant du dioxyde de carbone : elles pourraient exploser pendant la congélation.
• N'introduisez pas d'aliments chauds dans le compartiment du congélateur. Laissez-les refroidir à température ambiante avant de les placer dans le compartiment. Pour éviter d'augmenter la température des aliments déjà surgelés, ne placez pas d'aliments frais non congelés directement à proximité. Placez les aliments à température ambiante dans la partie du compartiment du congélateur où il n'y a pas d'aliments congelés.
• Ne mangez pas les glaçons, les glaces à l'eau ou les bâtonnets glacés dès leur sortie du congélateur. Risque de gelure.
• Ne recongelez pas des aliments décongelés. Si les aliments sont décongelés, cuisez-les, laissez-les refroidir puis congelez-les.

Conseils sur le stockage des aliments congelés

• Le réglage intermédiaire de la température assure une bonne conservation des produits alimentaires congelés. Un réglage de température plus élevé à l'intérieur de l'appareil peut entraîner une durée de conservation plus courte. L'ensemble du compartiment du congélateur est adapté à la conservation de produits alimentaires congelés.
• Laissez suffisamment d'espace autour des aliments pour permettre à l'air de circuler librement.
• Pour une conservation adéquate, consultez l'étiquette de l'emballage des aliments pour connaître la durée de conservation des aliments.
• Il est important d'emballer les aliments de manière à empêcher l'eau, l'humidité ou la condensation de pénétrer à l'intérieur.

Conseils pour vos courses

Après vos courses :

Assurez-vous que l'emballage n'est pas endommagé : les aliments pourraient être détériorés. Si l'emballage est gonflé ou mouillé, il n'a peut-être pas été conservé dans des conditions optimales et la décongélation a peut-être déjà commencé. - Pour limiter le processus de décongélation, achetez les produits congelés à la fin de vos courses et transportez-les dans un sac isotherme. - Placez les aliments congelés dans le congélateur immédiatement après être revenu de vos courses. Une fois décongelés, les aliments se détériorent rapidement et ne peuvent être recongelés. - Si les aliments sont décongelés même partiellement, ne les recongelez pas. Consommez-les dès que possible. - Respectez la date d'expiration et les informations de conservation sur l'emballage.

Type d'aliments Durée de conservation (mois)
Pain 3
Fruits (sauf agrumes) 6 - 12
Légumes 8 - 10
Restes sans viande 1 - 2
Produits laitiers :
Beurre	6 - 9
Fromage à pâté molle (par exemple mozzarella)	3 - 4
Fromage à pâté dure (par exemple parmesan, cheddar)	6
Fruits de mer :
Poisson gras (par exemple saumon, maquereau)	2 - 3
Poisson maigre (par exemple cabillaud, limande)	4 - 6
Crevettes	12
Palourdes et moulés sans coquille	3 - 4
Poisson cuit	1 - 2
Viande :
Volaille	9 - 12
Viande de bœuf	6 - 12
Viande de porc	4 - 6
Agneau	6 - 9
Saucisses	1 - 2
Jambon	1 - 2
Restes avec viande	2 - 3

Entretien et Nettoyage

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENTS GÉNÉRAUX

ATTENTION ! Débranchez l'appareil avant toute opération d'entretien et de nettoyage.

Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par un personnel qualifié. Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

Nettoyage périodique

L'appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et les accessoires avec de l'eau tiède additionnée d'un détergent doux.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint. Rincez et séchez soigneusement.

Veillez à ne pas tirer, déplacer ou endommager les tuyaux et/ou les câbles qui se trouvent à l'intérieur de l'appareil. N'utilisez jamais de détergents, de poudres abrasives, de produits de nettoyage très parfumés ou de produits caustiques pour nettoyer l'intérieur de l'appareil car cela risque d'endommager la surface et de laisser une forte odeur.

Nettoyez le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

Attention à ne pas endommager le système de réfrigération. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Dégivrage du congélateur

ATTENTION ! N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur l'évaporateur, car vous risqueriez de l'endommager. N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation. Mettez le thermostat sur une température basse 12 heures avant d'effectuer le dégivrage afin d'accumuler suffisamment de froid pour l'interruption en cours de fonctionnement.

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Éteignez l'appareil ou débranchez la fiche de la prise secteur.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

AVERTISSEMENT ! Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau. 3. Maintenez la porte ouverte et retirez la clayette du congélateur. Grattez la mince couche de givre qui recouvre les parois à

à l'aide d'une spatule en plastique. Retirez l'eau de dégivrage : placez un récipient suffisamment haut devant l'appareil pour que l'eau de dégivrage s'y écoule.

Le dégivrage peut être accéléré en plaçant un récipient d'eau chaude dans le compartiment congélateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.

1. Une fois le dégivrage terminé, séchez soigneusement l'intérieur et conservez la spatule pour une utilisation ultérieure.
2. Mettez l'appareil en marche.
3. Tournez le thermostat sur la position Charge pleine et laissez l'appareil fonctionner pendant au moins 4 heures.
4. Remettez les aliments dans les compartiments.
5. Ajustez le thermostat selon la quantité d'aliments entreposés dans l'appareil.

En cas de non-utilisation prolongée

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

1. Débranchez l'appareil de l'alimentation électrique.
2. Retirez tous les aliments.
3. Dégivrez (si nécessaire) et nettoyez l'appareil ainsi que tous les accessoires.
4. Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.

AVERTISSEMENT ! Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci, et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

AVERTISSEMENT ! Reportez-vous aux chapitres concernant la sécurité.

Que faire si ...

Symptôme Cause probable Solution
L'appareil ne fonctionne pas. L'appareil est eteint. Mettez l'appareil en marche.
	La fiche du cable d'alimentation n'est pas correctement inseree dans la prise de courant.	Branchez correctement la fiche du cable d'alimentation dans la prise de courant.
	La prise de courant n'est pas alimentee.	Branchez un autre apparéil électrique à la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'appareil.
Le compresseur fonctionne en continu.	La température n'est pas correc-tement réglée.	Reportez-vous au chapitre « Fonctionnement ».
	Trop de produits à congefer ont été introduits en même temps dans l'appareil.	Attendez quelques heures et vé-rifiez de nouveau la température.
	La température ambiente est trop élevé.	Consultez le tableau des classes climatiques sur la plaque signa-létique de l'appareil.
	Les alimentés introduits dans l'appareil étaient trop chauds.	Laissez refroidir les alimentés à température ambiente avant de lesmettre dans l'appareil.
	La portenest pas fermée correc-tement.	Reportez-vous au chapitre « Fer-metre de la porte ».
Il y a trop de givre et de glace. La porte n'est pas fermée correctement ou le joint de portec est déformé ou sale.	Le bouchon de la gouttière d'éva-cuation de l'eau de dégivrage n'est pas bien placé.	Reportez-vous au chapitre « Fer-metre de la porte ».
	Les alimentés ne sont pas correc-tement emballés.	Placez correctement le bouchon de la gouttière d'évacuation de l'eau.
	La température n'est pas correc-tement réglée.	Emballez les produits de façon plus adaptée.
	Le thermostat n'est pas régle correctement.	Reportez-vous au chapitre « Fonctionnement ».
La température à l'intérieur de l'appareil est trop BASSE/ÉLEVée	La température des alimentés est trop élevé.	Augmentez/réduisez la tempé-rature.
	L'épaissur du givre dépasse 4-5 mm.	Laissez les alimentés refroidir à température ambiente avant de les placer dans l'appareil.
	La porte a été ouverte trop souvent.	Dégivrez l'appareil.
	L'air froid ne circule pas dans l'appareil.	Ne laissez la porte ouverte que si c'est nécessaire.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que de l'air froid circule dans l'appareil.

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente le plus proche.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Reportez-vous au paragraphe « Installation »
3. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.

Installation

!AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Dimensions

Dimensions hors tout1
H1 510 mm
D1 520 mm
W1 443 mm

1 hauteur, largeur et profondeur de l'appareil sans la poignée ni les pieds

Espace requis en service 2
H2 610 mm
D2 595 mm
W2 643 mm

hauteur, largeur et profondeur de l'appareil avec la poignée, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement

Espace total requis en service3
H2 610 mm
D3 955 mm
W3 643 mm

3 hauteur, largeur et profondeur de l'appareil avec la poignée, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement, plus l'espace nécessaire pour autoriser l'ouverture de la porte à l'angle minimal permettant le retrait de tous les équipements internes

Mise en place

Cet appareil doit être installé dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Cet appareil n'est pas destiné à être utilisé comme un appareil encastré.

Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant le lieu d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation agréé le plus proche.

Cet appareil est destiné à être utilisé à une température ambiante comprise entre 10 °C et 43 °C.

Des problèmes fonctionnels peuvent se produire sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de maintenance le plus proche.

Emplacement

AVERTISSEMENT ! L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise reste accessible après l'installation.

L'appareil doit être installé à bonne distance de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil, etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimal si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit être d'au moins 100 mm.

Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise de niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'appareil.

Il est recommandé de laisser 75 mm d'espace entre la paroi arrière et le mur, au moins 100 mm de chaque côté, 100 mm au-dessus et un espace suffisamment dégagé à l'avant pour permettre l'ouverture des portes à 160°.

Réversibilité de la porte

AVERTISSEMENT ! Avant toute opération, débranchez la fiche de la prise électrique. ATTENTION ! Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes de l'appareil lors de toute manipulation. 1. Retirez le cache-charnière supérieur. 2. Dévissez les 2 vis de retenue et enlevez la charnière de l'appareil.

1. Enlevez la porte.
2. Dévissez les deux vis fixant la charnière inférieure à la porte (ne retirez pas le pied de fixation qui se trouve sur la charnière). Enlevez la porte.

1. Retirez ensuite le pied gauche comme le montre l'illustration.
2. Montez la charnière de la porte et le pied correspondant sur le côté opposé, puis montez l'autre pied desserré à l'endroit précédent, comme le montre l'illustration.

Veillez à bien placer les vis dans l'orifice prévu comme illustré ci-contre. Le bord de la charnière est parallèle au flanc de l'appareil.

Veillez à bien placer le pied inférieur au-dessous de la charnière de la porte. Le pied inférieur se reconnaît par ses 4 nervures sur sa surface externe.

1. Replacez la porte sur le gond de la charnière inférieure.
2. Pour installer la charnière supérieure de la porte, retirez avec précaution les cache-vis en plastique et remettez-les dans les trous laissés par les vis de retenue de la charnière.
3. Remontez la charnière supérieure à l'aide des 2 vis de retenue en vous assurant que le bord de la porte est parallèle au flanc de l'appareil.
4. Remettez en place le cache-charnière.
5. Déplacez la poignée et les bouchons en plastique de l'autre côté.

AVERTISSEMENT ! Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le à la prise de courant.

Faites une dernière vérification pour vous assurer que :

Toutes les vis sont bien serrées. Le joint magnétique adhère bien à l'appareil. - La porte s'ouvre et se ferme correctement.

Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle.

Si vous ne pouvez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service après-vente procédera à la réversibilité des portes à vos frais.

Branchement électrique

• Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.
• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.
• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité. Cet appareil est conforme aux directives de la C.E.E.

Caractéristiques techniques

Les informations techniques figurent sur la plaque signalétique sur le côté intérieur de l'appareil et sur l'étiquette énergétique.

Le code QR présent sur l'étiquette énergétique fournie avec l'appareil contient un lien Web vers les informations relatives aux performances de l'appareil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de référence

avec le manuel d'utilisation et tous les autres documents fournis avec cet appareil.

Il est également possible de retrouver les mêmes informations dans EPREL à l'aide du lien https://eprel.ec.europa.eu avec le nom du modèle et le numéro de produit se trouvant sur la plaque signalétique de l'appareil. Consultez le lien www.theenergylabel.eu pour obtenir des informations détaillées sur l'étiquette énergétique.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Merci d'aider à protéger l'environnement et la santé de tous en recyclant les déchets issus d'appareils électriques et électroniques.

Ne jetez pas les appareils portant le symbole X avec les ordures ménagères. Apportez le produit à un recycleur local ou contactez le service municipal.

Informations pour les instituts de test

L'installation et la préparation de l'appareil pour une vérification EcoDesign doivent être conformes à la norme EN 62552.

Les exigences en matière de ventilation, de dimensions de la niche et de dégagement arrière

sont indiquées dans le Chapitre 9 de ce Manuel d'utilisation. Veuillez contacter le fabricant pour toute autre information, notamment les plans de chargement.

Sommaire

Informations de sécurité 46

Consignes de sécurité 47

Fonctionnement 49
