КОРИСНИЧКИ ПРИРАЧНИК ZRX51100WA ZANUSSI

Informations sur la sécurité	32
Avertissements importants	33
Fonctionnement	35
Première utilisation	36
Utilisation quotidienne	36
Conseils	36
Entretien et Nettoyage	38

Dépannage	40
Installation	41
Caracteristiques techniques	44
En matière de protection de l'environnement	44
Informations pour les instituts de test	44
BRUITS	45

Sous réserve de modifications.

VISITEZ NOTRE SITE WEB POUR :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Informations sur la sécurité

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition d'être surveillées, d'avoir reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et de comprendre les dangers encourus.
• Cet apparéil peut être utilisé par des enfants entre 3 et 8 ans et des personnes ayant un handicap très important et complexe à condition d'avoir reçu de bonnes instructions.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

Sécurité générale

• Cet apparéil est donc uniquement pour un usage domestique et des utilisations telles que :

• dans les batiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail;

• Pour une utilisation privée, par les clients, dans des hotels et autres lieux deSEDjour

• AVERTISSEMENT! Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• AVERTISSEMENT! N'utilisezaucun dispositif mécanique ou autre apparéil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
• AVERTISSEMENT! N'endommagez pas le circuit frigorifique.
• AVERTISSEMENT! N'utilisez pas d'appareils électriques à l'intérieur des compartments de conservation des alimentés de l'appareil, sauf s'ilts sont du type recommandé par le fabricant.
• Ne pulverizez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne conservez aucune substance explosive dans cet apparéil, comme des aïrosols contenant un produit inflammable.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualifica-tion similaire afin d'eviter tout risque.

Avertissements importants

Éclairage interieur

AVERTISSEMENT!Risque

d'électrocution

• Informations concernant les ampoules containues dans ce produit et les ampoules de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparèils electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur conçues pour signaler conçues

conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas prévues pour être utilisées dans d'autres applications et ne convennent pas pour l'éclairage des pieces d'une maison.

Service

Pour réparer l'appareil, contactez un service après-vente/agree. Utilisez exclusivement des pieces d'origine.
- Veuillez noter qu'une autoréparation ou une réparation non professionnelle peuvent avoir des conséquences sur la sécurité et annuler la garantie.

• Les pieces d'origine suivantes seront disponibles pendant 7 ans après l'arrêt du modele :thermostat, capteurs de température, cartes circuit imprimées, sources lumineuses, poignées de porte, charnières de porte, plateaux et balconnets. Veuillez noter que certaines de ces pieces de rechange ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pieces de rechange ne sont pas adaptées à tous les modèles.
• Les joints de portes seront disponibles pendant 10 ans après l'arrêt du modele.

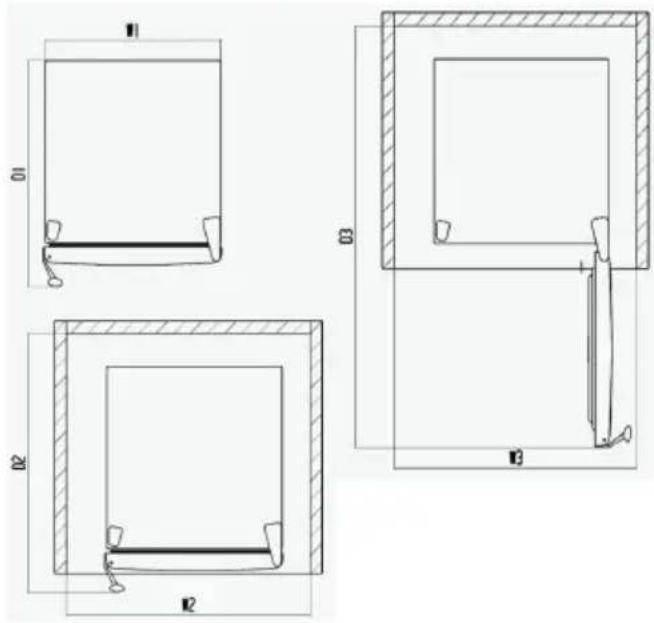

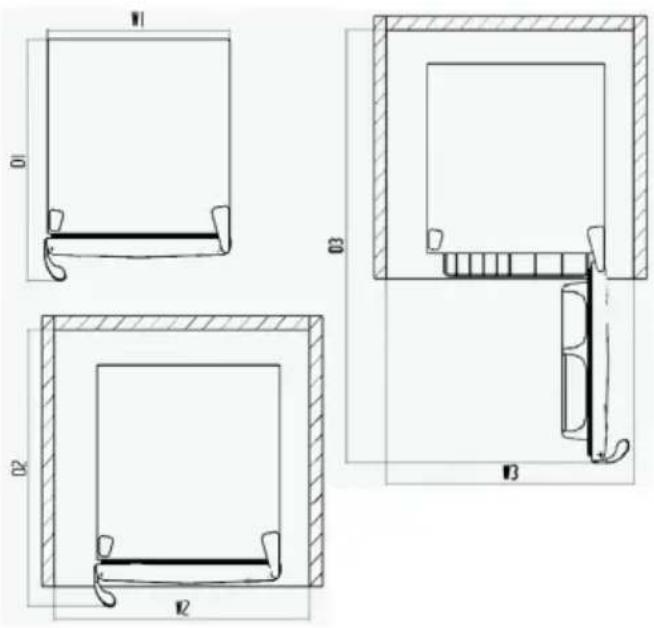

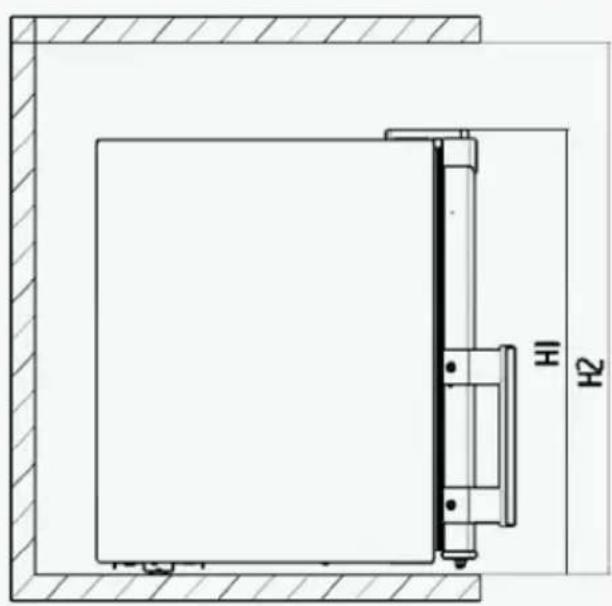

Installation

! AVENTISSEMENT! L'appareil doit etre instalé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, soyez toujours prudent lorsqu'vous le déplacez. Portez toujours des gants de sécurité.

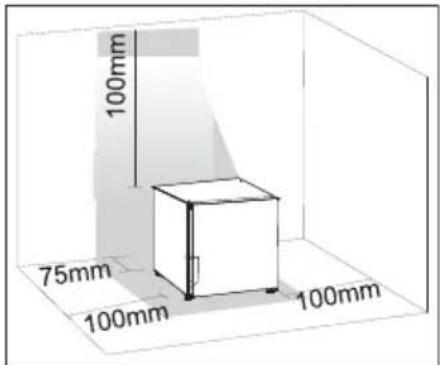

  Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
• N'installez pas l'appareil à proximé d'un radiateur, d'une cuisineire, d'un four ou d'une table de cuisson.
• La surface arrête de l'appareil doit être positionnée contre un mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.
  Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

AVERTISSEMENT! Lorsque vous installez l'appareil, assurez-vous que le

cable d'alimentation n'est pas coincide ou endommagé.

AVERTISSEMENT! N'utilisez pas d'adaptateurs multiprises ni de rallonges.
- L'appareil doit être relié à la terre.
L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez unElectricien.
Utilisez plusieurs une prise antichoc correctement installée.
- N'utilisez pas d'adaptateurs multiprisés ni de rallonges.
Veillez a ne pas endommager les composants electriques tels que la fiche secteur, le cable d'alimentation ou le compresseur. Contactez le service après-vente ou un electricien pour changer les composants electriques.
- Le cable d'alimentation doit rester en dessous du niveau de la fiche secteur.
- Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Usage

AVERTISSEMENT! Risque de bles-sures, de brûlures, d'électrocution ou d'incendie.
L'appareil contient un gaz inflammable, l'isobutane (R600a), un gaz naturel possedant un niveau élevé de compatibilité environnementale. Veillez à ne pas endommager le circuit frigorifique contenant l'isobutane.
- Ne modifies pas les caractéristiques de cet apparéil.
- Ne placez aucun apparéil électrique (sorbetière, etc.) dans l' apparéil, en l'absence d'indications du fabricant.
- Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la piece. Aéréz la piece.

• Evitez tout contact déléments chauds avec les parties en plastique de l'appareil.
• Ne placez jamais de boissons gazeuses dans le compartment congestérateur. Cela engendrerait une pression sur le recipient de la boisson.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.
• Ne retirez pas et ne touche pas les éléments du compartment congélateur avec les mains mouillées ou humides.
• Ne recongelez jamais un aliment qui a été décongelez.
• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

Entretien et Nettoyage

AVERTISSEMENT!Risque de

blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Cet apparéil contient des hydrocarbures dans son circuit de réfrigeration. L'entretien

et la recharge du circuit de réfrigération doit être effectués par un professionnel qualifié.
- Vérifiez régulierement l'orifice d'écoulement d'eau de dégivrage de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

Mise au rebut

AVERTISSEMENT!Risque de bles-sure ou d'asphyxie.

• Debranchez l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez la portepour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Le circuit frigorifique et les matériaux d'iso1ation de cet appeareil preservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• N'endommagez pas la partie du circuit de réfrigération située à proximé du condenser thermique.

Fonctionnement

Mise en marche

Insérez la fiche dans la prise murale.

Placez le thermostat sur la position Charge pleine et attendez au moins 4 heures pour que la température à l'intérieur de l'appareil soit bonne avant d'y placer les alimentés.

Ajustez le thermostat selon la quantite d'aliments entreprises dans l'appareil.

• IPosition « 1 » - Froid.
• IPosition « 3 » - Réglage plus froid. Positionnement normal.
• IPosition « 5 » - Réglage le plus froid.

Désactivation

Pour eteindre l'appareil, tournez le thermostat sur la position OFF.

Réglage de la température

La température à l'intérieur de l'appareil est contrôle par un thermostat situé sur le ban-deau de commande.

Pour utiliser l'appareil, procédez comme suit :

• Tournez le thermostat sur la position minimale pour obtenir moins de froid.

• Tournez le thermostat sur la position maxi-male pour obtenir plus de froid.

Si yous devez congeler de petites quantités d'aliments,le réglage Demi-charge est le plus adapte. Si yous devez congeler de grandes quantités d'aliments,le réglage Charge pleine est le plus adapte.

Première utilisation

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soignement.

ATTENTION!N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.

Utilisation quotidienne

! AVENTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Congeler les aliments frais

Le compartment congestioneur est idéal pour congeler des aliments frais et conserver à long terme des aliments congelés ou surgelés.

Pour congefer des alimentes frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une condensation plus rapide, tournez le thermostat sur la position maximale pour obtenir plus de froid.

Placez les alimentes à congefer sur la clayette du compartment Congélateur, car il s'agit du point le plus froid.

La quantité maximale de denrées que vous pouvez conçeler par tranche de 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil.

Le processus de congélation dure 24 heures : vous ne doivent ajouter aucune autre alimenté à congeler pendant cette période.

Conservation d'aliments congelés et surgelés

À la mise en service ou après un arrêt prolongé, avant d'introduire les alimentés dans le compartment, laissez l'appareil fonctionner au moins 4 heures au réglage maximal.

En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraph « Autonomie de fonctionnement » du chapitre Caracteristiques techniques, consommez rapidement les alimentés décongelés ou cuisez-les immidiatement avant de les recongeler (une fois refroidis).

Décongélation

Avant utilisation, les alimentes surgelés ou congelés peuvent être décongelés dans le compartment réfrigérateur ou à température ambiente en fonction du temps disponible pour cette opération.

Les petites portions peuvent même être cuites sans décongélation préalable (la cuisson sera cependant un peu plus longue).

Conseils

Conseils d'économie d'énergie

• La configuration interne de l'appareil est celle qui assure l'utilisation la plus efficace de l'énergie.

• Ne retirez pas les accumulateurs de froid du panier de congélation.

• Évitez d'ouvrir frequentlyment la porte et ne la laissez ouverte que le temps nécessaire.

• Plus le réglage de la température est bas, plus la consommation électrique est élevé.
  Assurez uneonneventilation.Necouvrez pas les grilles ou les orifices de ventilation.
  Assurez-vous que les produits alimentaires à l'intérieur de l'appareil permettent la circulation de l'air par les orifices dédiés à l'arrière de l'intérieur de l'appareil.

Conseils de congélation

• Avant la congélation, emballez et scellez les alimentés frais dans : un feuillet d'aluminium, du film ou des poches en plastique, des recipients étanches à l'air munis d'un couvercle.
• Pour une congélation et une décongélation plus efficaces, séparez les alimentés en petites portions.
• Il est recommandé de mettre des étiquettes et des dates sur tous vos alimentés congelez. Cela permettra d'identifier les aliments et de savoir quand ils peuvent être consommés avant leur détérioration.
• Les alimentés doivent être frais lorsqu'ils sont congeles pour préserver leur qualité. En particulier, les fruits et les légumes doivent être congeles après leur récolte pour préserver tous leurs nutriments.
• Ne congelez pas des bouteilles ou des canettes avec des liquides, en particulier des boissons contenant du dioxyde de carbone : elles poursaient exploser pendant la congélation.
• N'introduisez pas d'aliments chauds dans le compartment du congelateur. Laissez-les refroidir à température ambiente avant de les placer dans le compartment.
  Pour eviter d'augmenter la températe des alimentés déjà surgelés, ne place pas d'aliments frais non congelés directement à proximé. Placez les alimentés à températe ambiente dans la partie du compartment du congelateur où il n'y a pas d'aliments congelés.

• Ne mangez pas les glaçons, les glaces à l'eau ou les batonnets glacés des leur sortie du congelateur. Risque de gelure.

• Ne recongelez pas des alimentés décongelés. Si les alimentés sont décongelés, cuisez-les, laissez-les refroidir puis congelez-les.

Conseils sur le stockage des alimentés congeles

• Le réglage intermédiaire de la température assure une bonne conservation des produits alimentaires congelés.
  Un réglage de température plus élevé à l'intérieur de l'appareil peut entraîner une durée de conservation plus courte.
  L'ensemble du compartment du conge- lateur est adapté à la conservation de produits alimentaires congelez.
• Laissez suffisamment d'espace autour des aliments pour permettre à l'air de circuler librement.
• Pour une conservation adequate, consultez l'etiquette de I'emballage des aliments pour connaître la durée de conservation des aliments.
• Il est important d'emballer les alimentés de manière à empêcher l'eau, l'humidité ou la condensation de pénétrer à l'intérieur.

Conseils pour vos courses

Après vos courses :

Assurez-vous que l'emballage n'est pas endommagé : les alimentents pourraient être déteriorés. Si l'emballage est gonflé ou mouillé, il n'a peut-être pas été conserved dans des conditions optimes et la décongélation peut-être déjà commencer.
- Pour limiter le processus de décongélation, achetez les produits congelés à la fin de vos courses et transportez-les dans un sac isotherme.
- Placez les alimentes congelés dans le conçélateur immédiatement après être revenu de vos courses. Une fois décongelés, les alimentés se détiennentrapidement et ne peuvent être recongelés.
- Si les alimentes sont décongelés même partiellement, ne les recongelez pas. Consommez-les dés que possible.
- Respectez la date d'expiration et les informations de conservation sur l'emballage.

Type d'aliments Durée de conservation (mois)
Pain 3
Fruits (sauf agrumes) 6 - 12
Légumes 8 - 10
Restes sans viande 1 - 2
Produits laitiers :
Beurre	6 - 9
Fromage à pâté molle (par exemple mozzarella)	3 - 4
Fromage à pâté dure (par exemple parmesan, cheddar)	6
Fruits de mer :
Poisson gras (par exemple saumon, maquereau)	2 - 3
Poisson maigre (par exemple cabillaud, limande)	4 - 6
Crevettes	12
Palourdes et moulés sans coquille	3 - 4
Poisson cuit	1 - 2
Viande :
Volaille	9 - 12
Viande de bœuf	6 - 12
Viande de porc	4 - 6
Agneau	6 - 9
Saucisses	1 - 2
Jambon	1 - 2
Restes avec viande	2 - 3

Entretien et Nettoyage

AVERTISSEMENT!Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENTS GÉNÉRAUX

ATTENTION!Debranchez l'appareil avant toute operation d'entretien et de nettoyage.

Cet apparéil contient des hydrocarbures dans son circuit de réfrigération ; l'entre-tien et la recharge ne doit donc être effectuels que par un personnel qualifié.
i Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vais-selle.

Nettoyage periodique

L'appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et les accessoires avec de l'eau tiède additionné d'un détergent doux.

• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.
  Rincez et sechez soigneusement.

i Veillez a ne pas tirer, deplacer ou endommager les tuyaux et/ou les cables qui se trouvent a l'intérieur de l'appareil. N'utilisez jamais de détergents, de poudres abrasives, de produits de nettoyage très parfumés ou de produits caustiques pour nettoyer l'intérieur de l'appareil car cela risque d'endommager la surface et de laisser une forte odeur.

Nettoyez le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

i Attention a ne pas endommager le système de refrigeration. Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Dégivrage du conGPLateur

ATTENTION!N'utilisez enaucun cas d'objects metalliques ou tranchants pour gratter la couche de givre sur I'évaporateur,car yous risqueriez de le déterminer. N'utilisez aucun dispositif mecanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis leurs recommends par le fabricant. Une élevation de la température des denrées congelezes,pendant le dégivrage,peut réduire leur durée de conservation.
i Mettez le thermostat sur une temperatureasse 12 heures avant d'effectuer ledegivrage afin d'accumuler suffisammentde froid pour l'interruption en cours defonctionnement.

Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartmentement supérieur.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Pour enlever le givre, suivez les instructions ci-dessous:

1. Éteignez l'appareil ou débranchez la fiche de la prise secteur.
2. Sortez les denrées congelezes, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

AVERTISSEMENT!Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau.
3. Maintenez la porte ouverte et retirez la clayette du congelateur. Grattez la mince couche de givre qui recouvre les parois à

l'aide d'une spatule en plastique. Retirez l'eau de dégivrage : placez un réseau suffisamment élevé devant l'appareil pour que l'eau de dégivrage s'y écoulé.

i Le dégivrage peut être accéléré en plaçant un recipient d'eau chaude dans le compartment congestérateur. Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé.

1. Une fois le dégivrage terminé, sechez soignement l'intérieur et conservez la spatule pour une utilisation ultérieure.
2. Mettez l'appareil en marche.
3. Tournez le thermostat sur la position Charge pleine et laissez l'appareil fonctionner pendant au moins 4 heures.
4. Remettez les aliments dans les compartments.
5. Ajustez le thermostat selon la quantité d'aliments entreprises dans l'appareil.

En cas de non-utilisation prolongée

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes:

1. Debranchez l'appareil de l'alimentation electrique.
2. Retirez tous les aliments.
3. Dégivrez (si nécessaire) et nettoyez l'appareil ainsi que tous les accessoires.
4. Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.

AVERTISSEMENT!Si,toutefois,vous n'avez pas la possibilité de débrancher et de vider l'appareil,faites vérifier régulierement le bon de fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

AVERTISSEMENT!Reportez-vous aux chapitres concernant la sécurité.

Que faire si ...

Symptôme Cause probable Solution
L'appareil ne fonctionne pas. L'appareil est eteint. Mettez l'appareil en marche.
	La fiche du cable d'alimentation n'est pas correctement inseree dans la prise de courant.	Branchez correctement la fiche du cable d'alimentation dans la prise de courant.
	La prise de courant n'est pas alimentee.	Branchez un autre apparéil électrique à la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant. L'appareil n'est pas stable. Assurez-vous de la stabilité de l'appareil.
Le compresseur fonctionne en continu.	La température n'est pas correc-tement réglée.	Reportez-vous au chapitre « Fonctionnement ».
	Trop de produits à congefer ont été introduits en même temps dans l'appareil.	Attendez quelques heures et vé-rifiez de nouveau la température.
	La température ambiente est trop élevé.	Consultez le tableau des classes climatiques sur la plaque signa-létique de l'appareil.
	Les alimentés introduits dans l'appareil étaient trop chauds.	Laissez refroidir les alimentés à température ambiente avant de lesmettre dans l'appareil.
	La portenest pas fermée correc-tement.	Reportez-vous au chapitre « Fer-metre de la porte ».
Il y a trop de givre et de glace. La porte n'est pas fermée correctement ou le joint de portec est déformé ou sale.	Le bouchon de la gouttière d'éva-cuation de l'eau de dégivrage n'est pas bien placé.	Reportez-vous au chapitre « Fer-metre de la porte ».
	Les alimentés ne sont pas correc-tement emballés.	Placez correctement le bouchon de la gouttière d'évacuation de l'eau.
	La température n'est pas correc-tement réglée.	Emballez les produits de façon plus adaptée.
	Le thermostat n'est pas régle correctement.	Reportez-vous au chapitre « Fonctionnement ».
La température à l'intérieur de l'appareil est trop BASSE/ÉLEVée	La température des alimentés est trop élevé.	Augmentez/réduisez la tempé-rature.
	L'épaissur du givre dépasse 4-5 mm.	Laissez les alimentés refroidir à température ambiente avant de les placer dans l'appareil.
	La porte a été ouverte trop souvent.	Dégivrez l'appareil.
	L'air froid ne circule pas dans l'appareil.	Ne laissez la porte ouverte que si c'est nécessaire.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que de l'air froid circule dans l'appareil.

Si ces conseils n'apportent pas de solution à votre problème, veuillez consulter le service après-vente le plus proche.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Reportez-vous au paragraph « Installation »

3. Si nécessaire, remplacez les joints de porte defectueux. Contactez votre service après-vente.

Installation

!AVENTISSEMENT!Reportez-vous aux chapitres concernant la sécurité.

Dimensions

Dimensions hors tout1
H1 510 mm
D1 520 mm
W1 443 mm

1 hauteur, largeur et profondeur de l'appareil sans la poignee ni les pieds

Espace requis en service 2
H2 610 mm
D2 595 mm
W2 643 mm

hauteur, largeur et profondeur de l'appareil avec la poignee, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement

Espace total requis en service3
H2 610 mm
D3 955 mm
W3 643 mm

3 hauteur, largeur et profondeur de l'appareil avec la poignee, plus l'espace nécessaire pour la libre circulation de l'air de refroidissement, plus l'espace nécessaire pour autoriser l'ouverture de la porte à l'angle minimal permettant le retrait de tous les équipements internes

Mise en place

Cet apparéil doit être installé dans une piece interieure sèche et bien ventilée où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Cet apparéil n'est pas destiné à être utilisé comme un apparéil encastré.

i Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil.
i En cas de doute concernant le lieu d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente ou le centre de réparation/agréé le plus proche.

Cet apparéil est destiné à être utilisé à une température ambiente comprise entre 10^ et 43^

i Des problèmes fonctionnels peuvent se produit sur certains types de modèle fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-venture ou le centre de maintenance le plus proche.

Emplacement

AVERTISSEMENT!L'appareil doit pouvoir etre débranché à tout moment ; il est donc nécessaire que la prise reste accessible après I'installation.

L'appareil doit être installé àonne distance de toute source de chaleur telle que radiateurs,chauffe-eau,lumiere directe du soleil etc.Assurez-vous que l'air circule librement a I'arriere de l'appareil. Pour garantir un rendement optimal si l'appareil est installed sous un element suspendu,la distance entre le haut de l'appareil et I'element suspendu doit etre d'au moins 100mm

Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise de niveau se fait à l'aide d'un ou de plusieurs pieds réglibres à la base de l'appareil.

Il est recommandé de laisser 75 mm d'espace entre la paroi arrière et le mur, au moins 100 mm de chaque cote, 100 mm au-dessus et un espace suffisamment dégagé à l'avant pour permettre l'ouverture des portes à 160°.

Réversibilité de la porte

AVERTISSEMENT!Avant toute opération, débranche la fiche de la prise électrique.
ATTENTION! Pour effectuer les opérations suivantes, il est conseilé de se faire aider par une autre personne pour maintainir fermement les portes de l'appareil lors de toute manipulation.

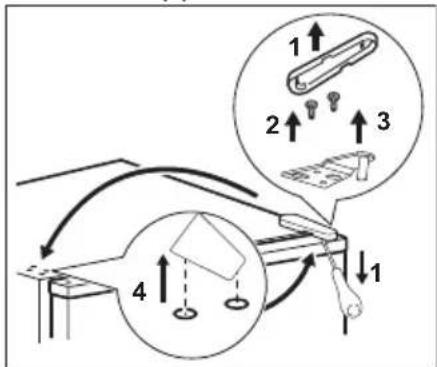

1. Retirez le cache-charnière supérieur.
2. Devissez les 2 vis de retenue et enlevez la charnière de l'appareil.

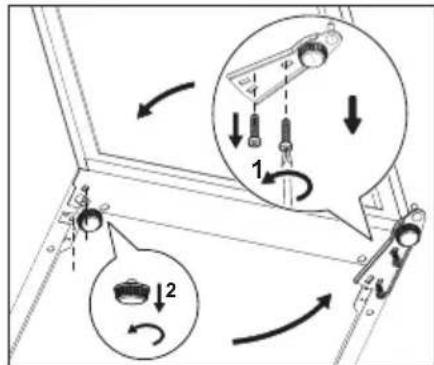

1. Enlevez la porte.
2. Devissez les deux vis fixant la charnière inférieure à la porte (ne retirez pas le pied de fixation qui se trouve sur la charnière). Enlevez la porte.

1. Retirez ensuite le pied gauche comme le montre l'illustration.
2. Montez la charnière de la porte et le pied correspondant sur le côte opposé, puis montez l'autre pied desserré à l'endroit précédent, comme le montre l'illustration.

Veillez à bien placer les vis dans l'orifice croit comme illustré ci-contre. Le bord de la charnière est parallèle au flanc de l'appareil.

Veillez à bien placer le pied inférieur au-dessous de la charnière de la porte. Le pied inférieur se reconnaît par ses 4 nervures sur sa surface externe.

1. Replacez la porte sur le gond de la charnière inférieure.
2. Pour installer la charnière supérieure de la porte, retirez avec précaution les cache-vis en plastique et remettez-les dans les trouss laissés par les vis de retenue de la charnière.
3. Remontez la charnière supérieure à l'aide des 2 vis de retenue en vous assurant que le bord de la porte est parallele au flanc de l'appareil.
4. Remettez en place le cache-charniere.

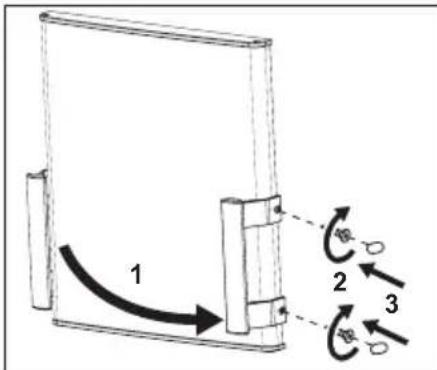

5. Déplacez la poignée et les bouchons en plastique de l'autre côté.

AVERTISSEMENT! Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins puis branchez-le à la prise de courant.

i Faites une derniere verification pour vous assurer que:

Toutes les vis sont bien serrées.
Le joint magnétique adhére bien à l'appareil.
- La portes s'ouvre et se ferme correctement.

Si la température ambiente est basse (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement. Dans ce cas, attendez que le joint reprene sa taille naturelle.

Si vous ne poulez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-venture. Un technicien du service après-venture procédera à la réversibilité des portes à vos frais.

Branchement électrique

• Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau électrique domestique.
• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant unElectricien spécialisé.
• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.
  Cet apparéil est conforme aux directives de la C.E.E.

\section*{Caracteristiques techniques}

Les informations techniques figurent sur la plaque signalétique sur le côté interieur de l'appareil et sur l'étiquette énergétique.

Le code QR present sur l'étiquette énergétique fournie avec l'appareil contient un lien Web vers les informations relatives aux performances de l'appareil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de referencia

avec le manuel d'utilisation et tous les autres documents fournis avec cet apparéil.

Il est également possible de tracer les mêmes informations dans EPREL à l'aide du lien https://eprel.ec.europa.eu avec le nom du modele et le numero de produit se trouvant sur la plaque signalétique de l'appareil. Consultez le lien www.theenergylabel.eu pour obtenir des informations détaillées sur l'étiquette énergétique.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Merci d'aider à protéger l'environnement et la santé de tous en recyclant les déchets issus d'appareils électriques etlectroniques.

Ne jetez pas les apparèils portant le symbole X avec les ordures menagères. Apportez le produit à un recycleur local ou contactez le service municipal.

Informations pour les instituts de test

L'installation et la préparation de l'appareil pour une vérification EcoDesign doivent être conformes à la norme EN 62552.

Les exigences en matière de ventilation, de dimensions de la niche et de dégagement arrière

dont indiquees dans le Chapitre 9 de ce Manuel d'utilisation. Veuillez contacter le fabricant pour toute autre information, notamment les plans de chargement.

Permbajtja

Te dhena per sigurine 46

Udhezimet per sigurine 47

Funkzionimi 49

2 To uos, natoC kai boc Tc oukeunc oupeiaaavovcns Tc lahnc, ov

tov anapaiTTO xwo yia tvv eAeUeepn kuklophiopia tou aepa uEns
