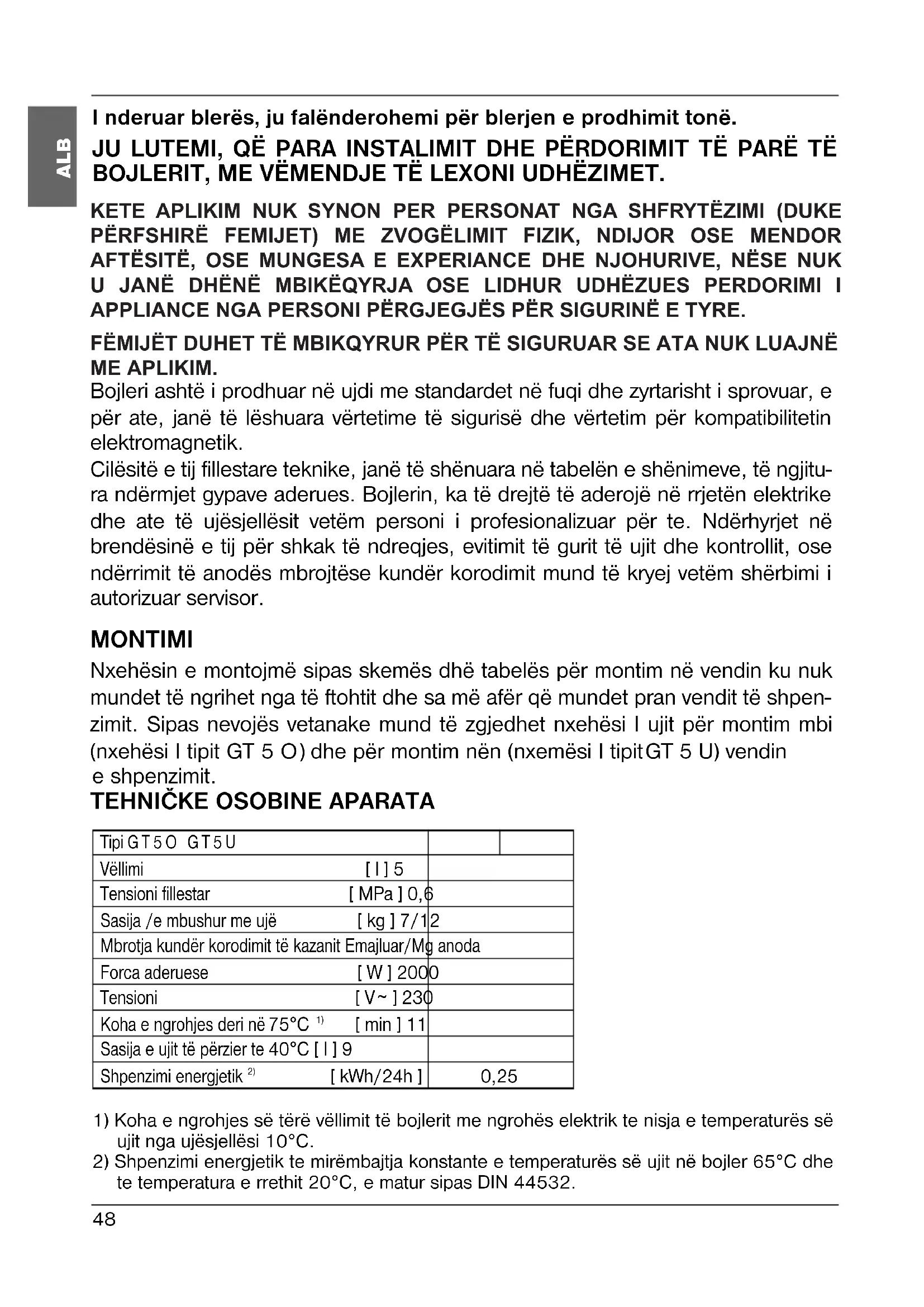

1) Koha e ngrohjes së tërë vëllimit të bojlerit me ngrohës elektrik te nisja e temperaturës së

ujit nga ujësjellësi 10°C.

2) Shpenzimi energjetik te mirëmbajtja konstante e temperaturës së ujit në bojler 65°C dhe

] 230 Koha e ngrohjes deri në 75°C

[ min ] 11 Sasija e ujit të përzier te 40°C [ l ] 9 Shpenzimi energjetik

[ kWh/24h ] 0,25 TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 48 (nxehësi I tipit GT 5 O dhe për montim nën (nxemësi I tipit GT 5 U) vendin e shpenzimit.

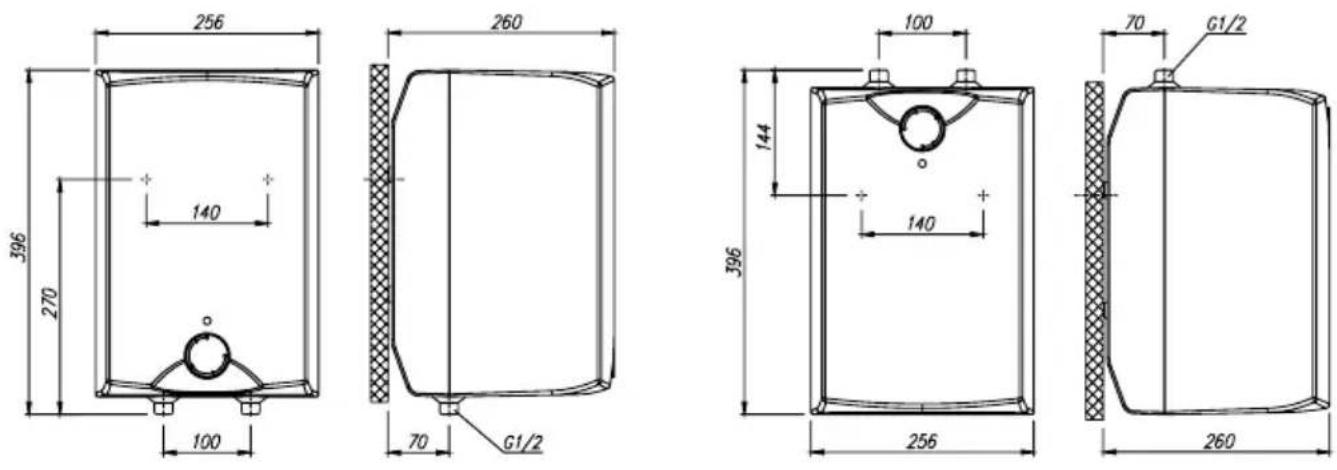

KETE APLIKIM NUK SYNON PER PERSONAT NGA SHFRYTËZIMI (DUKE PËRFSHIRË FEMIJET) ME ZVOGËLIMIT FIZIK, NDIJOR OSE MENDOR AFTËSITË, OSE MUNGESA E EXPERIANCE DHE NJOHURIVE, NËSE NUK U JANË DHËNË MBIKËQYRJA OSE LIDHUR UDHËZUES PERDORIMI I APPLIANCE NGA PERSONI PËRGJEGJËS PËR SIGURINË E TYRE. FËMIJËT DUHET TË MBIKQYRUR PËR TË SIGURUAR SE ATA NUK LUAJNË ME APLIKIM. ALB49 Dimenzionet kyqëse dhe të montimit të nxehësit Mentimi mbi vendin e shpenzimit Montimi nën vendin e shpenzimit ADERIMI NË RRJETËN E UJËSJELLËSIT Ofrimi dhe dalja e ujit në bojler janë të shenjuara me ngjyra. Hyrja e ujit të ftohtë ashtë e shenjuar me ngjyrë të kaltërt, kurse dalja e tij me ngjyrë të kuqe. Bojlerin mund të aderoni në rrjetën e ujësjellësit në dy mënyra. Mënyra e mbyllur, sistemi aderues me shtypje, mundëson furnizim me ujë në më shum vende, sistemi i hapur, joshtypës, mundëson furnizim vetëm nga një vend. Sipas sistemit të zgjedhur të aderimit, duhet të furnizoheni edhe me bateri përkatëse të ujit. Te sistemi i hapur, ai jo me shtypje, duhet, që para bojlerit të montohet ventili kundërkthyes, i cili ndërpren rrjedhjen e ujit nga kazani, nëqoftëse, në rrjetën ujësjellëse ndalohet ose mungon uji. Te ky sistem aderues, patjetër të përdorni fluks bateri përziese. Për shkak të ngrohjes së ujit, shkaktohet rritja e vëllimit të ujit në bojler, e kjo shkakton pikjen e ujit nga baterija fluksore . Me shtërngimin e tepërt të dorëzës në bateri, pikjen e ujit nuk do ta ndërpreni, por mundeni vetëm të prishni baterinë. Te sistemi aderues i mbyllur, në vendet furnizuese duhet të përdorni fluks bateri përziese me shtypje. Në gypin dalës, për shkak të sigurimit të punimit, duhet montuar ventil sigurues ose grupë siguruese, e cila ndërpren rritjen e shtypjes në kazan tepër se 0,1 MPa, mbi ate nominale. Te nxehja e ujit në bojler, shtypja e ujit rritet deri te kufiri ku ashtë ajo e rregulluar në ventilin sigurues. Për shkak se kthyerja e ujit në rrjetën e ujësjellësit ashtë e ndërprerë, mund të vijë deri te pikja e ujit nga hapësira dalëse e ventilit sigurues. Ujin që pikon, mund të udhëzoni në dalje nëpërmjet të mbaresës tubuese, të cilën e vendoni nën ventilin sigurues. Gypi i daljes së ujit, që ashtë i vënduar nën lëshuesin e ventilit sigurues, duhet të jetë i montuar në kahje vertikale të drejtuar poshtas dhe në ambient ku nuk ngrinë. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 49 ALBSistemi (me shtypje) i mbyllur Sistemi i hapur (pa shtypje) Mbi vendin e harxhimit Nën vendin e harxhimit Legjenda:

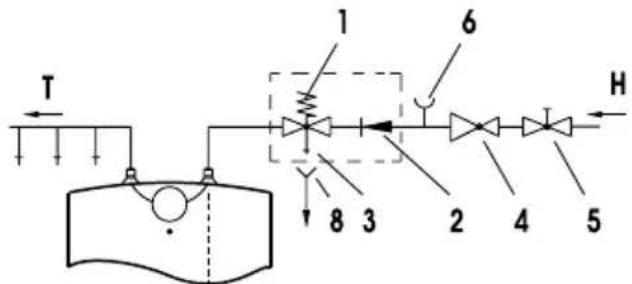

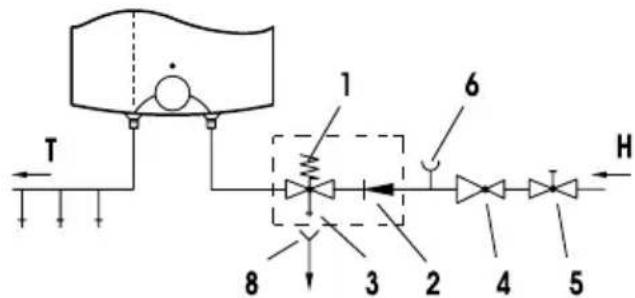

1 - Ventili kthyes mbrojtës 7 - Bateria përzierëse mbi vendin e harxhimit

2 - Ventili kundërkthyes 7a - Bateria përzierse nën vendin e harxhimit

3 - Ventili provues 8 - Taftari me aderues në shkarkim të ujit

4 - Ventili reduktiv i shtypjes

5 - Ventili mbyllës H - Uji i ftohtë

6 - Mbaresa provuese T - Uji i ngrohtë

Ndërmjet të bojlerit dhe ventilit sigurues këthyes nuk ashtë i lejuar montimi i ventilit mbyllës, sepse, kështu çmundësoni punimin e ventilit sigurues këthyes. Bojlerin mund të aderoni në rrjetën e ujësjellsit të shtëpisë pa ventil reduktues, nëqoftëse ashtë shtypja në rrjetë më e ulët se 0,5 MPa. Para aderimit elektrik, së pari duhet mbushur bojlerin me ujë. Te mbushja e parë, çelni dorëzën për ujë të ngrohtë në baterinë përziese. Bojleri ashtë i mbushur, kur uji arrin dhe del nëpër gypin e baterisë përziese.

KUQJA NË RRJETIN ELEKTRIK

Kyqja e nxehësit në rrjetin elektrik duhet të bëhet sipas standardeve për instalimet elek- trike. Nxemsin e ujit e kyqim në rrjetin elektrik me kabllo. Kablloja e shkurtër e nxehësit mund të zavendësohet me kabllo më të gjatë ashtu që ai ekzistues hiqet, ndërsa kablli I ri me gjatësi të nevojshme përforcohet në hapsirën ë kabllos. Pastaj telat e kabllos e përforcojmë në lidhësen kuqëse, pas largimit të kapakut plastik të nxehësit. Kjo punë bëhet në këtë mënyrë: Së pari e mënjanojmë pllakëzën e vendosur në pjesën e përparme të mbështjëllësit plas- tik. Mënjanimi I pllakëzës bëhet ashtu që në mes të pllkëzës dhe mbështjellësit plastik futet kaçavilla dhe me dredhje lirohet pllakëza pastaj e hjekim dorëzën e termostatit dhe e zhdredhim vidën në dorzë të termostatit. Në fund i zhdredhim të katër vidat me të cilat është I përforcuar mbështjellësi plastik I nxehësit, dhe të njejtin e largojmë. OATENŢIE : Înaintea fiecărei intervenţii tehnice în interiorul boilerului, acesta va trebui obligatoriu deconectat din reţeaua electrică !

Mbi vendin e harxhimitNën vendin e harxhimitTIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 50 ALB51 Legjenda:1 - Termostati2 - Siguresa për nxehtësi3 - Nxemsi4 - Llampa kontrolluese5 - Lidhësja kyqëseL - Udhëzuesi fazor nëN - Udhëzuesi neutral- Udhëzuesi mbrojtës Skema e lidhjes elektrike

PËRDORIMI DHE MIRËMBAJTJA

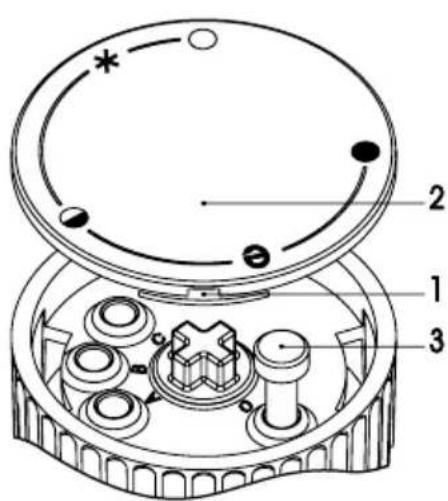

Pas kyqjes në rrjetin e ujit dhe në rrjetin elektrik, nxemsi i ujit është i përgatitur për përdorim. Me rrotullimin e dorëzës të termostatit në pjesën e përparme të mbulesës mbrojtëse të nxehësit bëjmë rregullimin e temperaturës të ujit, pozicionideri " " në 75° C, pozicionideri " ". Preferojmë pozicionin e dorëzës në " " i cili nxenë ujin deri në 55° C sepse formimi i gurit dhe humbjet e nxehtësisë në këtë pozicion janë më të vogla se rregullimi në temperatura më të larta. Për shkak të sigurisë, është i mundëshëm rregullimi i dëshiruar i temperaturës më të lartë të ujit në ujëngrohës në bazë të procedurës në vijim: a) Kaçavidhën vendoni në vanë 1 dhe evitoni kapakun e pullës 2, b) Kufizuesin e pullës 3 sipas nevojës e rregulloni në temperaturën e dëshiruar: C - 35 °CB - 45 °CA - 55 °CO- 75 °C c) Kapakun e pullës 2 përsëri e vëndoni në shtëpizën e pullës. Aktivizimin e nxehësit elektrik tregon llampa kontrol- luese e cila ndezet deri sa uji në kazan të arijë tem- peraturën e rregulluar, gjegjësisht deri në pozitën e çkyqjes të nxehësit. Nëqoftëse nxemsi I ujit nuk do të përdoret një kohë të gjatë, ajo duhet të mbrohet nga të ngrirurit në këtë mënyrë:gjatë kyqjes të aparatit rregullojmë dorëzën e termostatit në pozicionin " " gjatë të cilit nxemsi do të mbaj temperaturën e ujit në 9° C; nëse për shkak të temperaturave tejet të ulta nxemsin e ujit dëshi- rojmë ta çkyqim nga rrjeti elektrik duhet së pari të bëhet zbrazja e ujit nga kazani I nxehësit. Nxemsi i ujit pastrohet me detergjent të zbutur. Nuk është e lejueshme përdorimi i tretësave apo mjeteve abrazive për pastrim. Me sevisim të regullt të aparatit sigurojmë punë të sigurt dhe afat të gjatë përdorimi. Garancioni për ndryshkjen e kazanit vlen vetëm nëqoftëse i keni realizuar kontrolet e rregullta të harxhimit të anodës mbrojtëse. Koha ndërmjet të kontroleve të posaçme dhe të rregullta, nuk guxon të jetë më e gjatë se 36 muaj. Është e nevojshme, që kontrolet të jenë realizuar nga ana e serviserit të autorizuar, i cili evidenton kontrolin në fletëgarancionin e prodhimit. Servisimi sipas nevojës përfshin edhe pastrimin e gurëzimit që mblidhet në nxemsë e shkaktuar nga fortësia e ujit dhe temperatura. Pas kryerjes të shiqimit serviseri do të propozoi datën e ardhëshme të shiqimit kontrollues sipas gjendjes të aparatit. Ju preferojmë që prishjet eventuale të nxehësit të ujit mos ti evitoni vetë, por kërkoni intervenimin e më të afërmë të shërbimit të autorizuar të servisit. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 51 ALBSzanowny Kliencie, dziękujemy za kupno naszego wyrobu. PRZED MONTAŻEM I PIERWSZYM UŻYCIEM PODGRZEWACZA WODY ZALECAMY I PROSIMY O DOKŁADNE PRZECZYTANIE INSTRUKCJI Podgrzewacz wody jest wyprodukowany według obowiązujących standardów i atestowany, posiada on atest bezpieczeństwa oraz atest eliminacji zakłóceń radiowych. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, która znajduje się pomiędzy przyłączami rur służących do podłączenia. Podłączenia podgrzewacza wody do instalacji wodociągowej i insta- lacji elektrycznej może dokonać tylko fachowiec. Naprawy wnętrza pod- grzewacza, usuwanie kamienia wodnego lub wymiany antykorozyjnej anody może dokonać tylko upoważniona placówka serwisowa. MONTAŻ Podgrzewacz wody należy zamontować w pomieszczeniu, gdzie nie zamarza i znajdującym się jak najbliżej miejsca poboru wody. W zależności od potrzeb można wybierać pomiędzy typami podgrzewaczy, które montuje się nad blatem
