Produkttyp	Elektrisk genomströmningsberedare
Tillgängliga modeller	GT 5 O (ovanför diskbänken) och GT 5 U (under diskbänken)
Tankvolym	5 liter
Märktryck	0,6 MPa
Vikt tom/lastad	7 kg / 12 kg
Korrosionsskydd	Emaljering och magnesiumanod
Elektrisk effekt	2000 W
Matningsspänning	230 V ~
Uppvärmningstid till 75 °C	11 minuter
Blandvattenmängd vid 40 °C	9 liter
Energiförbrukning (håll vid 65 °C)	0,25 kWh/24h
Justerbar temperatur	Från 25 °C till 75 °C (ekonomiförinställning vid 55 °C)
Anslutningssystem	Öppet system (tappning) eller slutet system (tryck)
Säkerhet	Säkerhetsventil, backventil, bimetallsäkring
Regelbundet underhåll	Avkalkning och kontroll av auktoriserad serviceverkstad vartannat år
Utvändig rengöring	Vatten med lite rengöringsmedel, undvik starka kemikalier
Frostskydd	Håll under spänning med termostat i läge "*" (cirka 9 °C) eller töm vid risk för frost
Installation	Av behörig installatör, i ett frostfritt utrymme

Vanliga frågor - GT5UC6 GORENJE

Kan varmvattenberedaren GT5UC6 installeras under diskbänken?

Ja, modellen GT 5 U är designad för installation under diskbänken, medan GT 5 O är avsedd för ovanför.

Vad är skillnaden mellan ett öppet och ett slutet system?

Öppet system (tappning) tillåter endast en tapppunkt och kräver en genomströmningsblandare. Slutet system (tryck) tillåter flera tapppunkter och kräver en tryckblandare samt en säkerhetsventil.

Hur ställer man in maximal temperatur?

Ta bort knappskyddet, ställ begränsaren på önskat läge: C=35 °C, B=45 °C, A=55 °C, O=75 °C, sätt sedan tillbaka skyddet.

Varför rinner vatten ut ur säkerhetsventilen?

Det är normalt: vid uppvärmning expanderar vattnet och ventilen släpper ut övertryck. Blockera inte ventilen.

Vad är elförbrukningen för GT5UC6?

Förbrukningen vid hållning av 65 °C är 0,25 kWh/24h. Värmeffekten är 2000 W.

Hur underhåller man magnesiumanoden?

Korrosionsskyddsanoden bör kontrolleras och vid behov bytas av auktoriserad serviceverkstad, vanligtvis vartannat år.

Måste varmvattenberedaren tömmas vid längre frånvaro?

Vid risk för frost, töm tanken. Annars, håll under spänning med termostat i läge '*' för frostskydd vid 9 °C.

Vilka elektriska anslutningar måste följas?

Anslutningen ska utföras av behörig installatör med en tvåpolig brytare. Strömkabeln kan bytas till en längre modell i enlighet med elschemat.

Vad gör man om varmvattenberedaren inte värmer?

Kontrollera termostaten, bimetallsäkringen och kontrollampan. Om problemet kvarstår, kontakta auktoriserad serviceverkstad.

Kan jag använda en vanlig blandare med öppet system?

Nej, med öppet system måste du använda en speciell genomströmningsblandare, eftersom trycket är annorlunda.

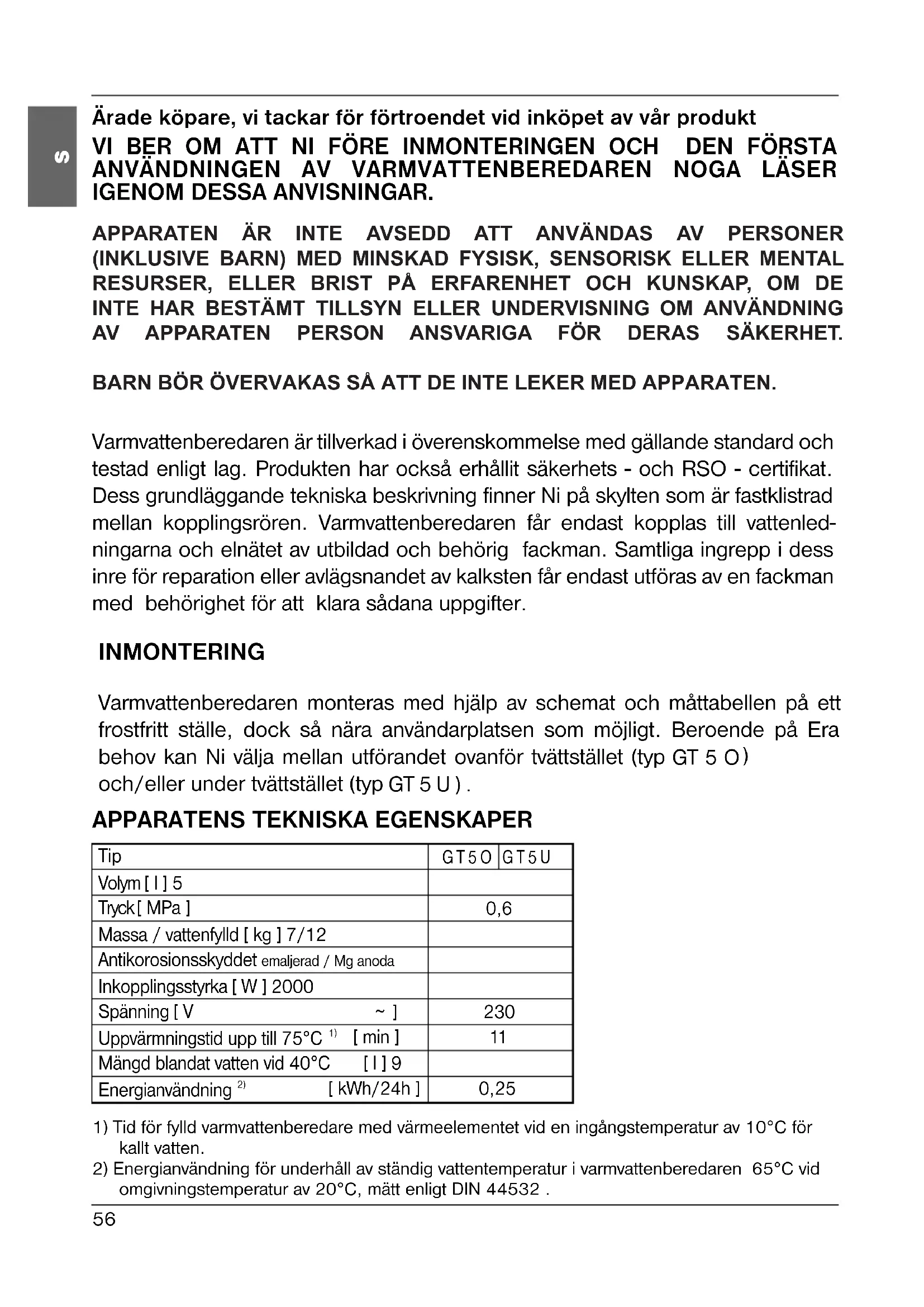

BRUKSANVISNING GT5UC6 GORENJE

Ärade köpare, vi tackar för förtroendet vid inköpet av vår produkt. Vi ber att ni före inmonteringen och den första användningen av varmvattenberedaren noggrant läser igenom dessa anvisningar.

Apparaten är inte avsedd att användas av personer (inklusive barn) med minskad fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, om de inte har fått tillsyn eller undervisning om användning av apparaten av personer som är ansvariga för deras säkerhet.

Barn bör övervakas så att de inte leker med apparaten.

Varmvattenberedaren är tillverkad i överensstämmelse med gällande standard och testad enligt lag. Produkten har också erhållit säkerhets- och RSO-certifikat. Dess grundläggande tekniska beskrivning finner ni på skylten som är fastklistrad mellan kopplingsrören. Varmvattenberedaren får endast kopplas till vattenledningarna och elnätet av utbildad och behörig fackman. Samtliga ingrepp i dess inre för reparation eller avlägsnande av kalksten får endast utföras av en fackman med behörighet för att klara sådana uppgifter.

INMONTERING

Varmvattenberedaren monteras med hjälp av schemat och mättabellen på ett frostfritt ställe, dock så nära användarplatsen som möjligt. Beroende på era behov kan ni välja mellan utförandet ovanför tvättstället (typ GT 5 O) och/eller under tvättstället (typ GT 5 U).

APPARATENS TEKNISKA EGENSKAPER

Tip	GT50	GT5U
Volym [1] 5
Tryck [MPa]	0,6
Massa / vattenfylld [kg] 7/12
Antikorosionsskyddet emaljerad / Mg anoda
Inkopplingsstyrka [W] 2000
Spanning [V ~]	230
Uppvärningstid upp till 75°C 1) [min]	11
Mängd blandat vatten vid 40°C [I] 9
Energianvändning 2) [kWh/24h]	0,25

1) Tid för fylld varmvattenberedare med värmeelementet vid en ingångstemperatur av 10°C för kallt vatten. 2) Energianvändning för underhåll av ständig vattentemperatur i varmvattenberedaren 65°C vid omgivningstemperatur av 20°C, mätt enligt DIN 44532.

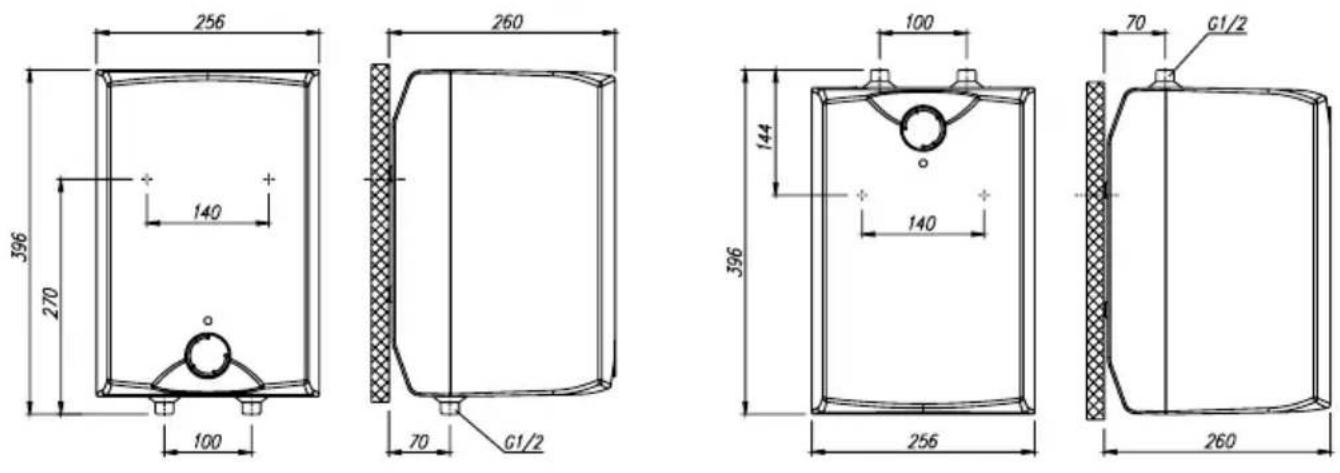

Utförande över tvättstället Utförande under tvättstället

INKOPPLING TILL VATTENLEDNINGSNÄTET

Varmvattenberedarens kopplingsrör för tilloppet och frånloppet av vattnet är färgmärkta. Tilloppet av kallt vatten är märkt med blå färg och frånloppet av varmt vatten är märkt med röd färg. Varmvattenberedaren kan kopplas till vattenledningsnätet på två sätt. Inkopplingen för det stängda trycksystemet ger möjlighet till uttag av vatten på flera ställen, däremot det öppna, trycklösa systemet ger möjlighet till uttag av vatten bara på ett tappställe. Med hänsyn till det valda systemet för inkopplingen måste man skaffa även motsvarande vattenblandare. Vid det öppna, trycklösa systemet måste man före varmvattenberedaren koppla in en backventil, som ska hindra vattnet att rinna tillbaka från vattenbehållaren, i fall vattenledningsnätet av någon anledning skulle sakna vattenförsörjning. För inkoppling av vattenberedaren av denna typ behöver man en passande genomströmmande, trycklös vattenblandare. I varmvattenberedaren ökar vattenvolymen på grund av vattenuppvärmningen, vilket resulterar i att det droppar från vattenblandaren. Försök inte stoppa droppandet genom att vrida kranen hårt, för droppandet går inte att stoppa. Åtdragningen kan resultera i att kranen går sönder.

Vid inkopplingen av det slutna systemet med tryck måste man vid samtliga tappningspunkter använda tryckvattenblandare. På tilloppsröret måste man för säkerhetsskull koppla en backventil som redan vid tillverkningen är förinställd till 0,7 MPa, eller också en annan säkerhetsanordning som förhindrar höjningen av trycket i vattenbehållaren.

Vid uppvärmningen av vattnet i varmvattenberedaren höjs vattentrycket i behållaren till gränsen som är förinställd i backventilen eller säkerhetsventilen. Eftersom vattnet inte kan rinna tillbaka till vattenledningsnätet, kan vattnet börja droppa från frånloppsöppningen i säkerhetsventilen. Det droppande vattnet kan man avleda till avloppet med hjälp av en uppsamlingstratt med fång, som man placerar under säkerhetsventilen.

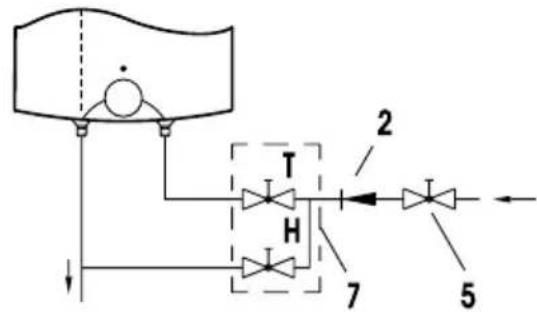

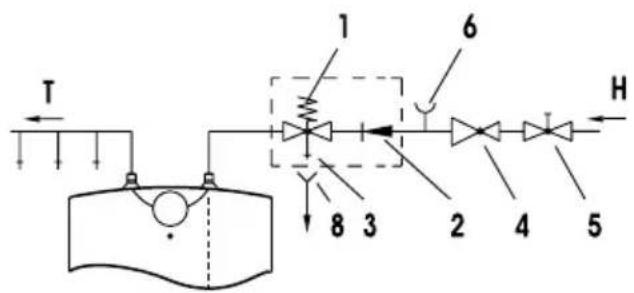

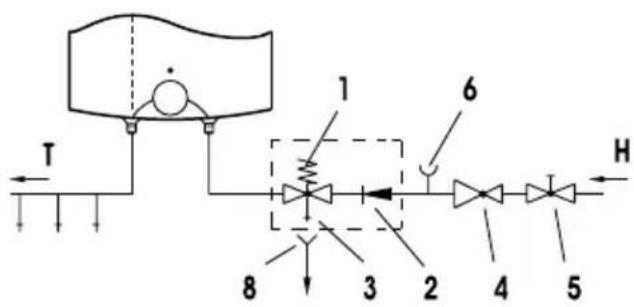

Det öppna (genomströmmande) systemet Slutet (tryck) system

Montage ovanför tvättstället

Montage ovanför tvättstället

Montage under tvättstället Montage under tvättstället

Förklaring:

1 - Säkerhetsventil 7 - Vattenblandare - ovanför tvättstället 2 - Backventil 7a - Vattenblandare - under tvättstället 3 - Testventil 8 - Uppsamlingstratt med förbindelse till avloppsrör 4 - Reduktions-tryckventil 5 - Stängningsventil H - Kallt vatten 6 - Testförlängning T - Varmt vatten

Mellan varmvattenberedaren och säkerhetsventil får man inte montera in någon stängningsventil, eftersom detta skulle sätta funktionen av säkerhetsventilen ur spel.

Varmvattenberedaren kan kopplas till husets vattenledningsnät utan reduktionsventil, om trycket i nätet understiger 0,5 MPa. För inkopplingen till elnätet måste varmvattenberedaren fyllas med vatten. Vid den första påfyllningen med vatten ska kranen för varmvatten på vattenblandaren öppnas. Varmvattenberedaren är full med vatten när vattnet börjar strömma ur vattenblandaren.

KOPPLING TILL ELNÄTET

Kopplingen av varmvattenberedaren till elnätet sker med en kopplingskabel med stickpropp. Om man för inkopplingen till elnätet använder en ny, längre kabel, måste man fästa kabeln i förskruvningen, och skruva fast trådarna i inkopplingsfästet. När detta ska göras måste man först koppla bort varmvattenberedaren helt från elnätet. Mellan varmvattenberedaren och fastinstallation måste man koppla en strömbrytare, som avbryter båda strömledningarna. Strömbrytarens kontakter i frånslaget läge måste hålla ett avstånd av minst tre mm. Koppling av varmvattenberedaren till elnätet måste ske enligt gällande normer för elektriska installationer.

VARNING: Före varje ingrepp i varmvattenberedarens inre måste man helt koppla bort varmvattenberedaren från det elektriska nätet!

Förklaring:

1 - Termostat 2 - Värmeäkring 3 - Värmekropp 4 - Kontrollampa 5 - Koppling

L - Fasledning, N - Neutralledning, - - Jordledning

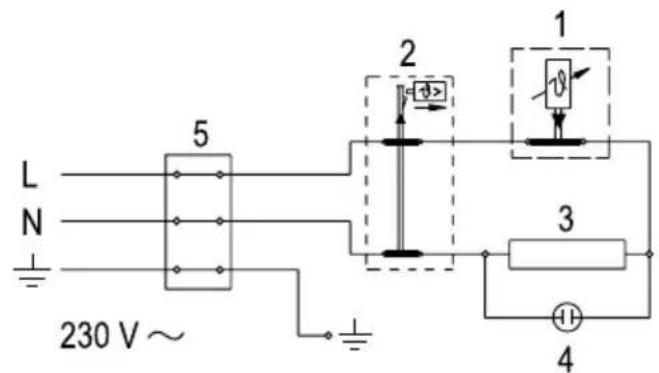

Schema av den elektriska kopplingen

Efter inkopplingen av vattenledningar och elnätet är varmvattenberedaren färdig att användas. Genom att vrida på knappen på termostaten som befinner sig på framsidan av skyddslocket kan man välja önskad vattentemperatur, läge "0" upp till 75°C, läge "●". Vi rekommenderar inställningen av knappen till läge "e". En sådan inställning är den mest ekonomiska. Vattnets temperatur blir omkring 55 grader och kalkbildningen samt värmeför

lusten blir mindre än vid högre temperaturer. Av säkerhetsskäl är det möjligt att ställa in en optimal vattentemperatur i varmvattenberedaren på följande sätt:

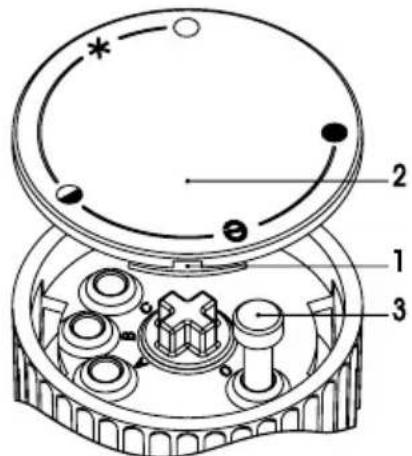

a) Sätt in skruvmejseln i öppningen 1 och avlägsna knapplocket 2. b) Ställ in önskad temperatur med knappen 3.

C-35°C, B-45°C, A-55°C, O-75°C

c) Sätt tillbaka locket 2 som täcker knapphuset.

Under uppvärmningen av vattnet lyser den röda kontrollampan tills den förinställda vattentemperaturen har uppnåtts eller tills man avbryter uppvärmningen på något annat sätt. Om man under en längre tid inte tänker använda varmvattenberedaren, måste dess innehåll skyddas mot förfrysning genom att inte koppla bort elektriciteten utan i stället förinställa termostatknappen till läge "*". Vid en sådan förinställning kommer varmvattenberedaren att hålla en temperatur kring 9 °C. Om man kopplar bort varmvattenberedaren från elnätet helt, måste man vid förfrysningsfara tömma behållaren genom att tappa ut allt vatten.

Varmvattenberedarens ytterhölje kan rengöras med något milt rengöringsmedel eller tvättmedel. Använd inte lösningsmedel eller grova rengöringssvampar som kan medföra risk för repor och fläckar. Med regelbundna servicekontroller ombesörjer man en klanderfri funktion av varmvattenberedaren under en lång tid. Den första kontrollen bör göras av en behörig yrkesman cirka två år efter inkopplingen. Vid servicen av varmvattenberedaren tar man bort eventuella kalkbeläggningar, som med tanke på vattenkvaliteten samt vattenmängd och dess temperatur mer eller mindre kräver åtgärder. Servicetjänsten kommer efter den första kontrollen att kunna föreslå en ny tid då nästa service av varmvattenberedaren lämpligen bör ske.

Vi ber Er vänligen observera, att Ni aldrig på egen hand försöker åtgärda några som helst eventuellt förekommande fel på varmvattenberedaren. I stället måste Ni alltid kontakta den närmaste servicetjänsten, som kan sin sak kring reparationer av varmvattenberedaren, utan att behöva ta några risker.
