NÁVOD K OBSLUZE GT5UC6 GORENJE

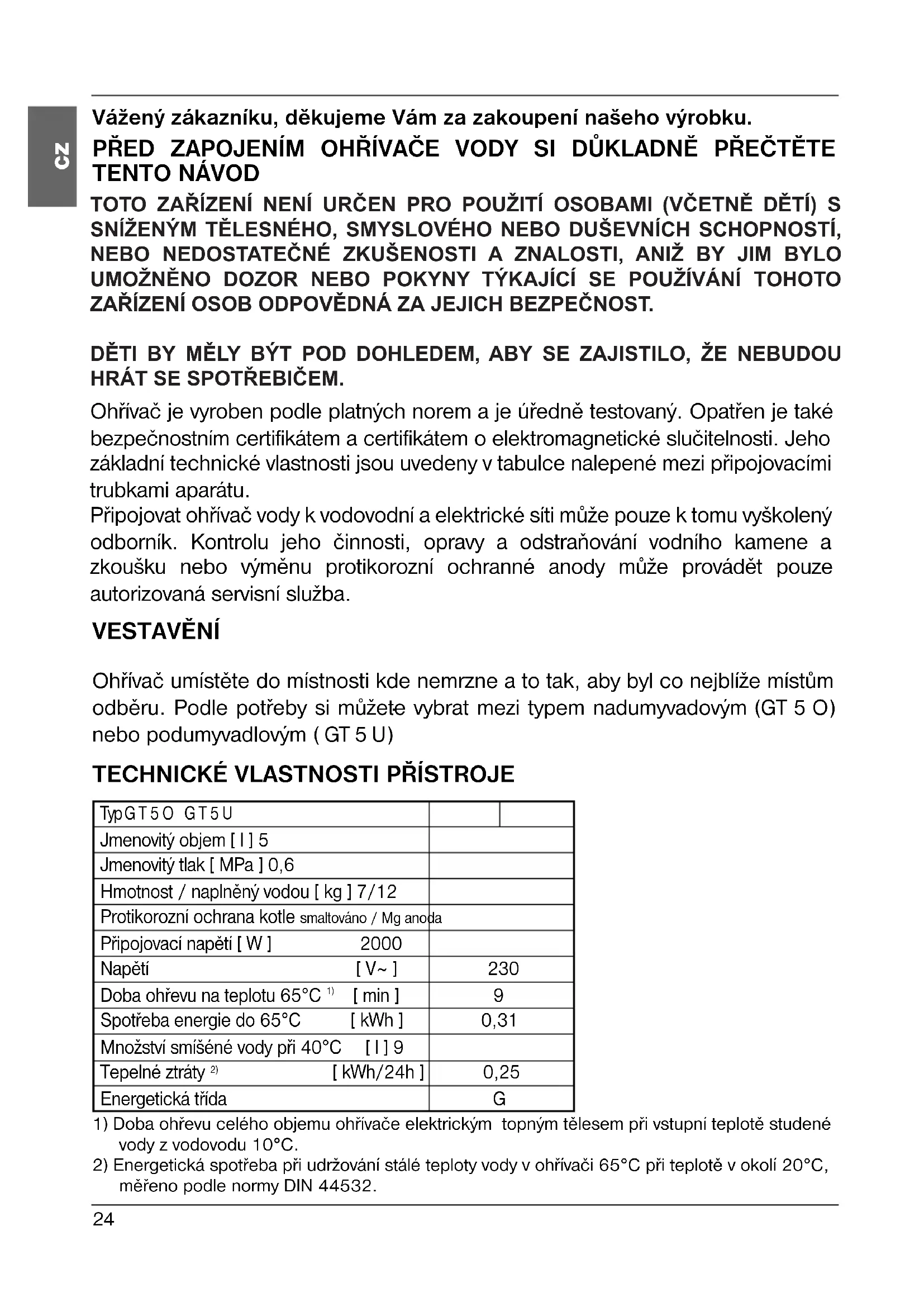

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny v tabulce nalepené mezi připojovacími trubkami aparátu. Připojovat ohřívač vody k vodovodní a elektrické síti může pouze k tomu vyškolený odborník. Kontrolu jeho činnosti, opravy a odstraňování vodního kamene a zkoušku nebo výměnu protikorozní ochranné anody může provádět pouze autorizovaná servisní služba. VESTAVĚNÍ Ohřívač umístěte do místnosti kde nemrzne a to tak, aby byl co nejblíže místům

TECHNICKÉ VLASTNOSTI PŘÍSTROJE

1) Doba ohřevu celého objemu ohřívače elektrickým topným tělesem při vstupní teplotě studené

vody z vodovodu 10°C.

2) Energetická spotřeba při udržování stálé teploty vody v ohřívači 65°C při teplotě v okolí 20°C,

měřeno podle normy DIN 44532.

Typ GT5O GT5U Jmenovitý objem [ l ] 5 Jmenovitý tlak [ MPa ] 0,6 Hmotnost / naplněný vodou [ kg ] 7/12 Protikorozní ochrana kotle smaltováno / Mg anoda Připojovací napětí [ W ] 2000 Napětí [ V

] 230 Doba ohřevu na teplotu 65°C

[ min ] 9 Spotřeba energie do 65°C [ kWh ] 0,31 Množství smíšéné vody při 40°C [ l ] 9 Tepelné ztráty

[ kWh/24h ] 0,25 Energetická třída G TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 24 odběru. Podle potřeby si můžete vybrat mezi typem nadumyvadovým (GT5O nebo podumyvadlovým (GT5U )

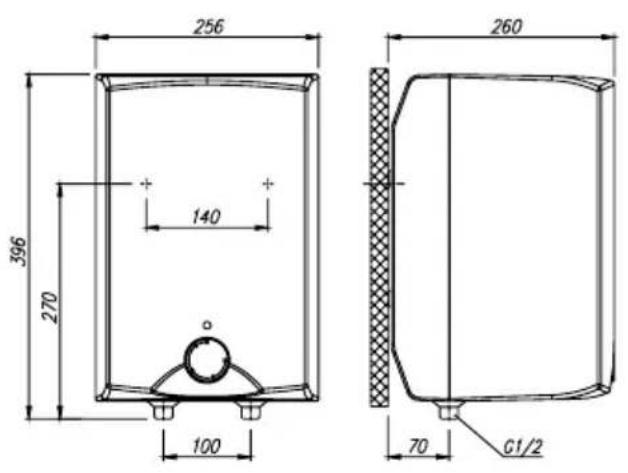

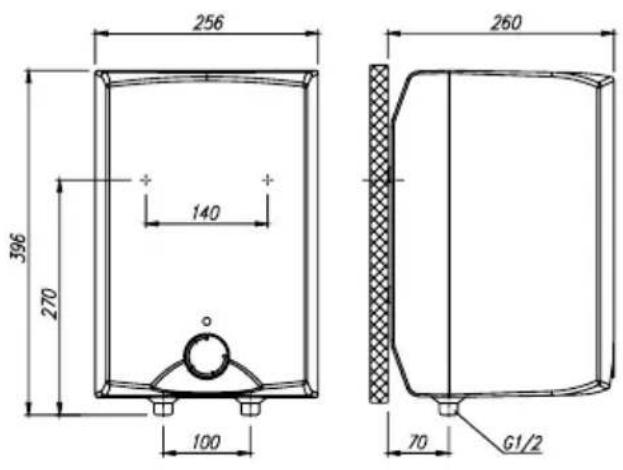

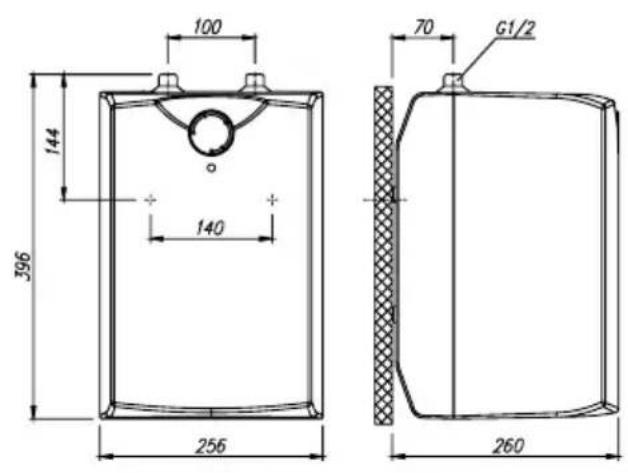

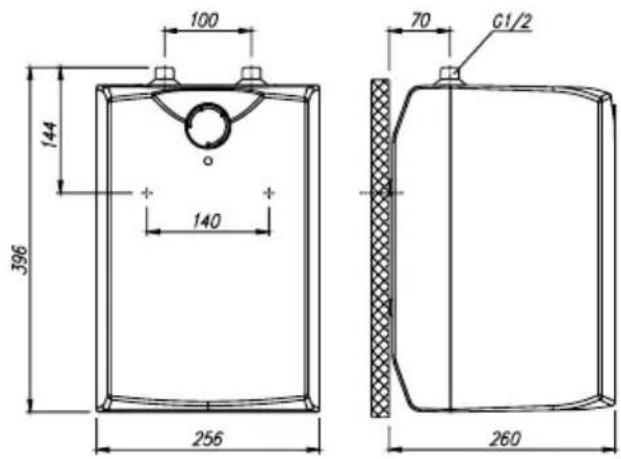

Míry pro zapojení a montáž ohřívače [mm] Nadumyvadlové provedení Podumyvadlové provedení

ZAPOJENÍ NA VODOVODNÍ SÍŤ

Přívod a odvod vody je na trubkách aparátu označen barevnými koncovkami. Přívod studené vody je označen modrou a odvod teplé vody červenou barvou. Ohřívač vody lze připojit k vodovodní síti dvěmi způsoby. Uzavřený, tlakový systém připojení umožňuje odběr vody na více odběrových místech, zatímco otevřený, průtokový systém umožňuje pouze jedno odběrové místo. Vzhledem k zvolenému systému přípojení si musíte pořídit i vhodné směšovací baterie. Při otevřeném, průtokovém systému je potřeba před ohřívací těleso zabudovat zpětný ventil, který zamezuje vytékání vody z kotle v případě přerušení dodávky vody. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V ohřívači vody se z důvodu ohřívanání objem vody zvětšuje a to způsobuje kapání vody z trubky směšovací baterie. Silným utahováním ventilu směšovací baterie nezamezíte kapání vody, ale můžete jen poškodit směšovací baterii. Při uzavřeném, tlakovém systému připojení musíte na odběrových místech použít tlakové směšovací baterie. Na dotokovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Během ohřívání vody v ohřívači se zvyšuje v kotli její tlak tak dlouho až dosáhne hranici nastavenou na bezpečnostním ventilu. Protože zpětný ventil zamez vracení vody zpět do vodovodní sítě, může dojít ke kapání vody na odtokovém otvoru bezpečnostního ventilu. Kapající vodu můžete odvést přes sběrný nástavec, umístěný pod bezpečnostním ventilem, do odtoku. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti kde nemrzne a musí být obrácena směrem dolů. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 2526

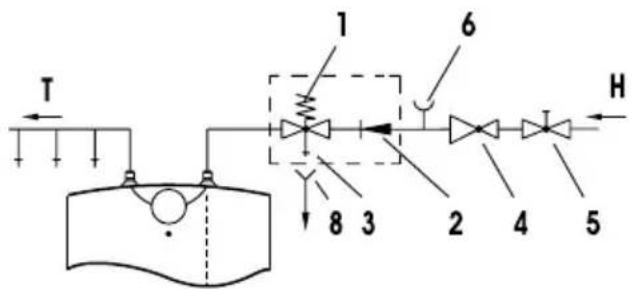

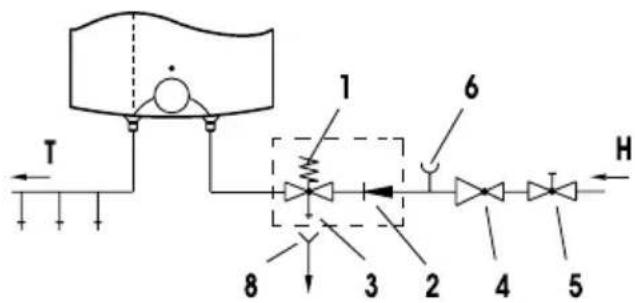

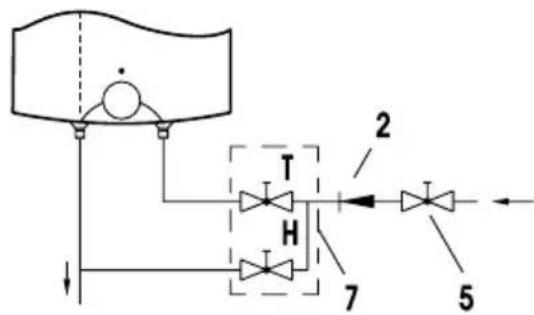

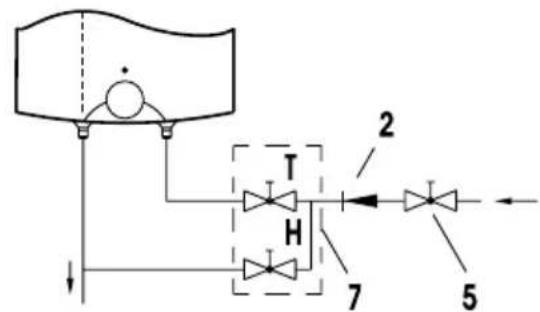

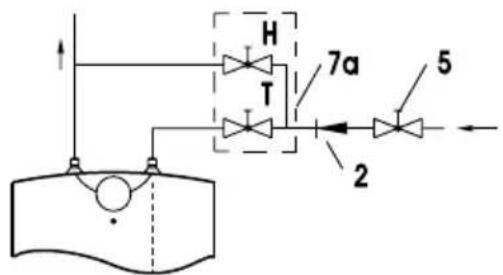

Otevřený (průtokový) sistém Uzavřený (tlakový) sistém Podumyvadlové provedení Podumyvadlové provedení Legenda:

1 - Bezpecnostní ventil 7 - Prutoková míchací baterie - nadumivadlová

2 - Zpetný ventil 7a - Prutoková míchací baterie - podumivadlová

3 - Zkušební ventil 8 - Nátrubek s prípojkou na odtok

4 - Redukní tlakový ventil

5 - Uzavírací ventil H - Studená voda

6 - Zkušební nástavek T - Teplá voda

Mezi ohřívač a bezpečnostní ventil nesmíte připojit uzavírací ventil, jelikož tím by se znemožnila činnost bezpečnostního ventilu. V případě, že je tlak v domovní vodovodní síti nižší než 0,5 MPa, potom ohřívač zapojte bez redukčního ventilu. Před zapojením na elektrickou síť musíte ohřívač vždy naplnit vodou. Při prvním plnění otevřete kohoutek pro teplou vodu na míchací baterii. Ohřívač je naplněn, jestliže voda vytéká přes výtokovou trubku míchací baterie.

ZAPOJENÍ NA ELEKTRICKOU SÍŤ

Ohřívač zapojte na elektrickou síť pomocí připojovacího kabelu se zástrčkou. Jestliže původní kabel chcete vyměnit za delší, potom odstraňte jej a nový kabel připevněte do kabelového vedení a dráty kabelu přišroubujte na přípojovací sponu. Za tím účelem musíte nejdříve vypnout ohřívač z el. sítě. Mezi ohřívač a trvalou instalaci se zabuduje vapínač, který přerušuje oba napájecí póly. Vzdálenost mezi otevřenými kontakty vypínače musí být nejméně 3 mm. Zapojení do el. sítě musí probíhat podle standardů pro el. vedení. UPOZORNĚNÍ: Před jakýmkoliv zásahem do nitra topného tělesa je potře- ba přístroj odpojit z elektrické sítě! Nadumivadlové provedení Nadumivadlové provedení TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 2627

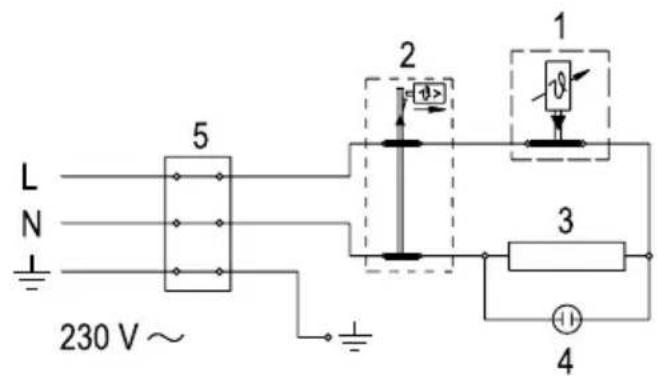

2 - Teplotní pojistka

4 - Kontrolní světlo

5 - Připojovací spona

L - Fázový vodič N - Neutrální vodičk - Ochranný vodič Shema elektrického zapojení

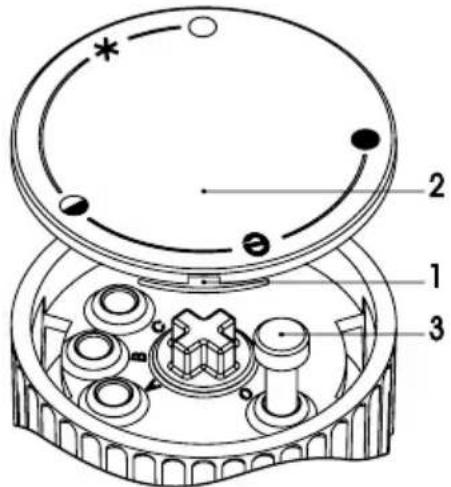

Po zapojení na vodovodní a elektrickou síť je ohřívač připraven k použití. Otáčením knoflíku termostatu, který se nachází na přední straně ochranného krytu, nastavte požadovanou teplotu vody mezi 25°C, poloha " " a 75°C, poloha " ". Doporučujeme nastavení knoflíku do pozice " ". Takové nastavení je nejúspornější; teplota vody je asi 55°C, tepelné ztráty a vznikání vodního kamene budou menší, než u nastavení na vyšší teplotu. Z bezpečnost- ních důvodů je nastavení libovolné nejvyšší teploty v ohřívači vody možné podle následujícího postupu: a) Do otvoru 1 dejte šroubovák a sundejte víko knoflíku 2, b) Vymezení rozsahu v nastavovacím knoflíku 3 nastavíte potom na libovolnou teplotu, C - 35 °C B - 45 °C A - 55 °C O - 75 °C c) Víko knoflíku 2 opět nasaďte na pouzdro knoflíku. Činnost elektrického ohřívače ukazuje kontrolní světlo, které svítí dokud se voda v hořáku neohřeje na vybranou teplotu nebo do plánovaného vypnutí. Pokud ohřívač nebudete stále používat, musíte vodu v ohřívači chránit před mrazem tak, že elektrický proud zcela nevyp- nete a tlačítko termostatu nastavíte na pozici " ". Při takovém nastavení udržuje ohřívač vodu na teplotě asi 9°C. V případě, že ohřívač vypnete z elektrické sítě, musíte z něj v případě, že hrozí nebezpečí zmrznutí vodu vypustit. Vnější části přístroje očistíte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné hrubé čisticí prostředky. Pravidelnými servisními prohlídkami zajistíte bezporuchový chod a dlouhou životnost ohří- vače. Doporučujeme, aby první kontrolu ohřívače provedl odborník, asi po dvou letech po zapojení. Při prohlídce se ověří opotřebování protikorozní ochranné anody a podle potřeby se odstraní vodní kámen, který se v závislosti na jakosti, množství a teplotě spotřebované vody nahromadí uvnitř ohřívače. Servisní služba Vám při prohlídce ohřívače a s ohledem na zjištěný stav doporučí datum příští kontroly. Opravy ohřívače neprovádějte sami, zavolejte do nejbližšího k tomu oprávněného servisu. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 27 , , 7 3 . %* !"$#5 $%;# (%$%$% "!#$%&"
