GT5UC6 - Kotel GORENJE - Brezplačna navodila za uporabo

Vrsta izdelka	Električni pretočni grelnik vode
Razpoložljivi modeli	GT 5 O (nad pomivalnim koritom) in GT 5 U (pod pomivalnim koritom)
Prostornina rezervoarja	5 litrov
Nazivni tlak	0,6 MPa
Teža praznega / polnega	7 kg / 12 kg
Protikorozijska zaščita	Emajliranje in magnezijeva anoda
Električna moč	2000 W
Napajalna napetost	230 V ~
Čas ogrevanja na 75 °C	11 minut
Količina mešane vode pri 40 °C	9 litrov
Poraba energije (vzdrževanje pri 65 °C)	0,25 kWh/24h
Nastavljiva temperatura	Od 25 °C do 75 °C (ekonomska prednastavitev pri 55 °C)
Sistemi priključitve	Odprti krog (prelivanje) ali zaprti krog (tlak)
Varnost	Varnostni ventil, povratni ventil, bimetalna varovalka
Redno vzdrževanje	Odstranjevanje vodnega kamna in pregled pri pooblaščenem servisu vsaki 2 leti
Zunanje čiščenje	Voda z malo detergenta, izogibajte se agresivnim izdelkom
Zaščita proti zmrzovanju	Ohranite pod napetostjo s termostatom na položaju "*" (približno 9 °C) ali izpraznite v primeru nevarnosti zmrzovanja
Namestitev	S strani usposobljenega monterja v prostoru brez nevarnosti zmrzovanja

Pogosto zastavljena vprašanja - GT5UC6 GORENJE

Ali je mogoče grelnik vode GT5UC6 namestiti pod pomivalno korito?

Da, model GT 5 U je zasnovan za namestitev pod pomivalnim koritom, medtem ko je GT 5 O predviden za nad njim.

Kakšna je razlika med odprtim in zaprtim krogom?

Odprti krog (prelivanje) omogoča samo eno odjemno mesto in zahteva pretočno mešalno pipo. Zaprti krog (tlak) omogoča več odjemnih mest in zahteva tlačno mešalno pipo ter varnostni ventil.

Kako nastaviti najvišjo temperaturo?

Odstranite pokrov gumba, nastavite omejevalnik na želeni položaj: C=35 °C, B=45 °C, A=55 °C, O=75 °C, nato vrnite pokrov.

Zakaj voda teče skozi varnostni ventil?

To je normalno: med segrevanjem se voda širi in ventil odvaja presežni tlak. Ne blokirajte ventila.

Kakšna je poraba električne energije GT5UC6?

Poraba pri vzdrževanju 65 °C je 0,25 kWh/24h. Grelna moč je 2000 W.

Kako vzdrževati magnezijevo anodo?

Protikorozijsko anodo je treba pregledati in po potrebi zamenjati pri pooblaščenem servisu, običajno vsaki 2 leti.

Ali je treba grelnik vode izprazniti ob daljši odsotnosti?

V primeru nevarnosti zmrzovanja izpraznite rezervoar. Sicer ohranite pod napetostjo s termostatom na položaju '*' za zaščito pred zmrzovanjem pri 9 °C.

Katere električne priključke je treba upoštevati?

Priključitev mora opraviti usposobljen monter z dvopolnim odklopnikom. Napajalni kabel se lahko zamenja z daljšim modelom v skladu z električno shemo.

Kaj storiti, če grelnik vode ne greje?

Preverite termostat, bimetalno varovalko in kontrolno lučko. Če težava ne izgine, se obrnite na pooblaščeni servis.

Ali lahko uporabim običajno mešalno pipo z odprtim krogom?

Ne, pri odprtem krogu morate uporabiti posebno pretočno mešalno pipo, saj je tlak drugačen.

NAVODILA ZA UPORABO GT5UC6 GORENJE

Navodila za uporabo 4

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (VKLJUČNO Z OTROKI) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALNIMI SPOSOBNOSTMI ALI S POMANJKANJEM IZKUŠENJ OZ. ZNANJEM, RAZEN ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE S STRANI OSEBE, ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite v prostor, kjer ne zmrzuje, vendar čim bližje odjemnim mestom. Glede na vaše potrebe lahko izbirate med nadumivalniškim tipom (GT 5 O) in podumivalniškim tipom (GT 5 U).

TEHNIČNE LASTNOSTI APARATA

Tip GT50 GT5U
Prostomina [I] 5
Nazivni tlak [MPa] 0,6
Masa / napoljen z vodo [kg] 7/12
Protikorozijsa zaščita kotla	Emajirano / Mg anoda
Priključna moč [W] 2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [min]	11
Količina mešane vode pri 40°C [I] 9
Energijska poraba 2) [kWh/24h]	0,25

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 10°C . 2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65°C in pri temperaturi okolice 20°C , merjeno po DIN 44532.

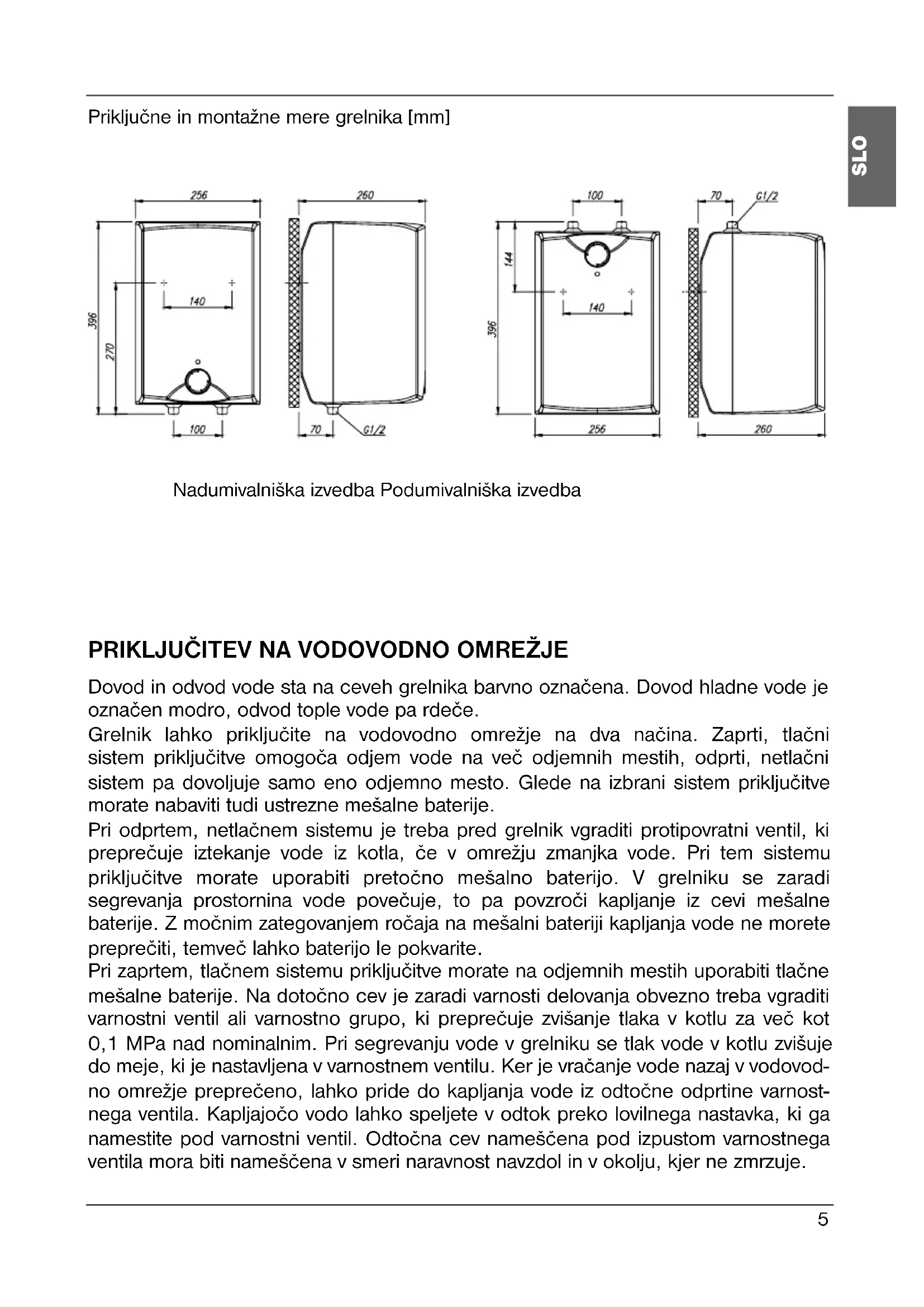

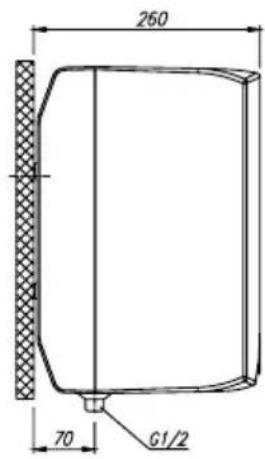

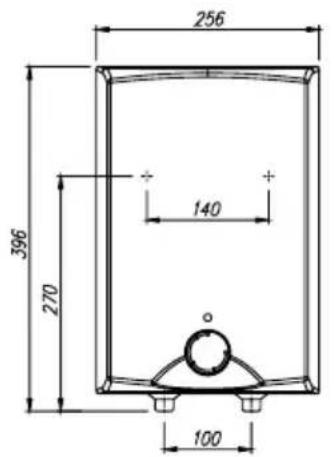

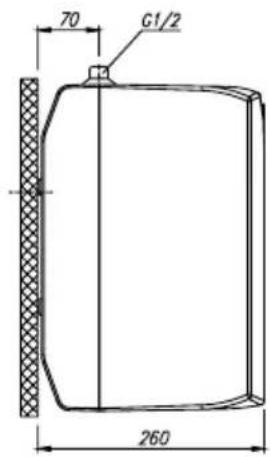

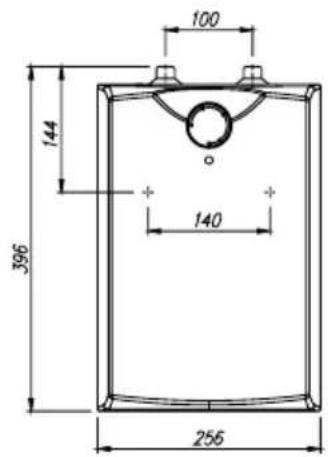

Priključne in montažne mere grelnika [mm]

Nadumivalniška izvedba Podumivalniška izvedba

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dovodno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev, nameščena pod izpustom varnostnega ventila, mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

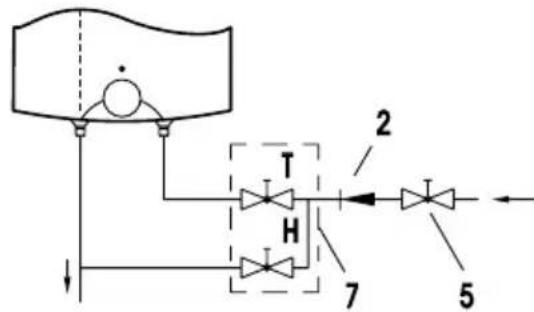

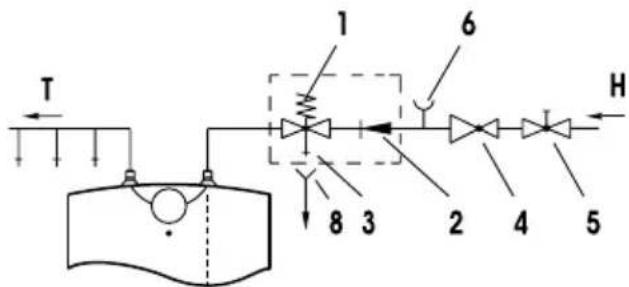

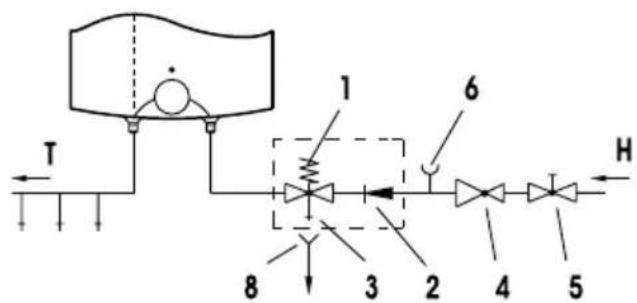

Odprti (pretočni) sistem Zaprti (tlačni) sistem

Nadumivalniška izvedba

Nadumivalniška izvedba

Podumivalniška izvedba Podumivalniška izvedba

Legenda:

1 - Varnostni ventil 7 - Pretočna mešalna baterija - nadumivalniška 2 - Nepovratni ventil 7a - Pretočna mešalna baterija - podumivalniška 3 - Preizkusni ventil 8 - Lijak s priključkom na odtok 4 - Redukcijski ventil tlaka 5 - Zaporni ventil H - Hladna voda 6 - Preizkusni nastavek T - Topla voda

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Priključek grelnika na električno omrežje se vrši preko električnega kabla z vtikačem. Če se za priključitev na električno omrežje uporabi novi, daljši kabel, se kabel pritrdi v kabelsko uvodnico, žice pa se privijačijo na priključno sponko. V tem primeru je potrebno grelnik ločiti od električnega omrežja. Med grelnik in trajno instalacijo se vgradi stikalo, ki prekinja oba pola napajanja. Razdalja med odprtimi kontakti stikala mora biti najmanj 3 mm. Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave.

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

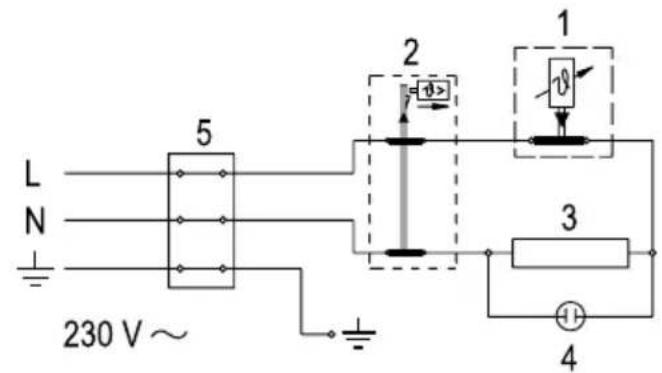

Legenda:

1 - Termostat 2 - Bimetalna varovalka 3 - Grelo 4 - Kontrolna svetilka 5 - Priključna sponka

L - Fazni vodnik

N - Nevtralni vodnik

PE - Zaščitni vodnik

Shema električne vezave

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo.

Z vrtenjem gumba na termostatu, ki je na prednji strani zaščitnega pokrova, izbirate želeno temperaturo vode med 25 °C (položaj ●) in 75 °C (položaj ●).

Priporočamo nastavitev gumba na položaj "e"; takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55 °C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo.

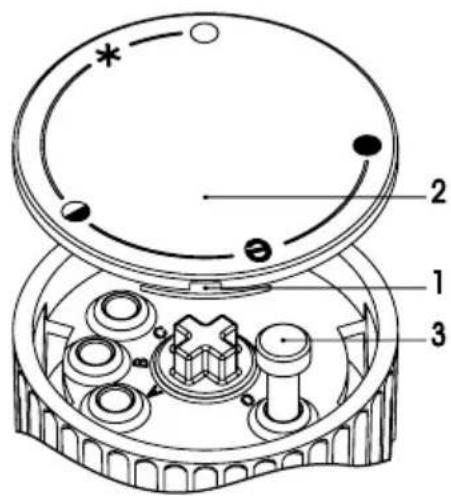

Zaradi varnostnih razlogov je mogoča nastavitev poljubno največje temperature vode v grelniku po naslednjem postopku:

a) Izvijač vstavite v režo 1 in odstranite pokrov gumba 2. b) Omejilec gumba 3 nato poljubno nastavite na želeno temperaturo:

C - 35 °C, B - 45 °C, A - 55 °C, O - 75 °C

c) Pokrov gumba 2 ponovno vstavite na ohišje gumba.

Delovanje električnega grela pokaže kontrolna svetilka, ki sveti vse dokler se voda v grelniku ne segreje do izbrane temperature ali do namenskega izklopa. Če grelnika ne mislite

uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj "*". Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode pri približno 9 °C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zmrznitve vodo iz njega iztočiti. Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev. Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerejavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
