GEBRUIKSAANWIJZING GT5UC6 GORENJE

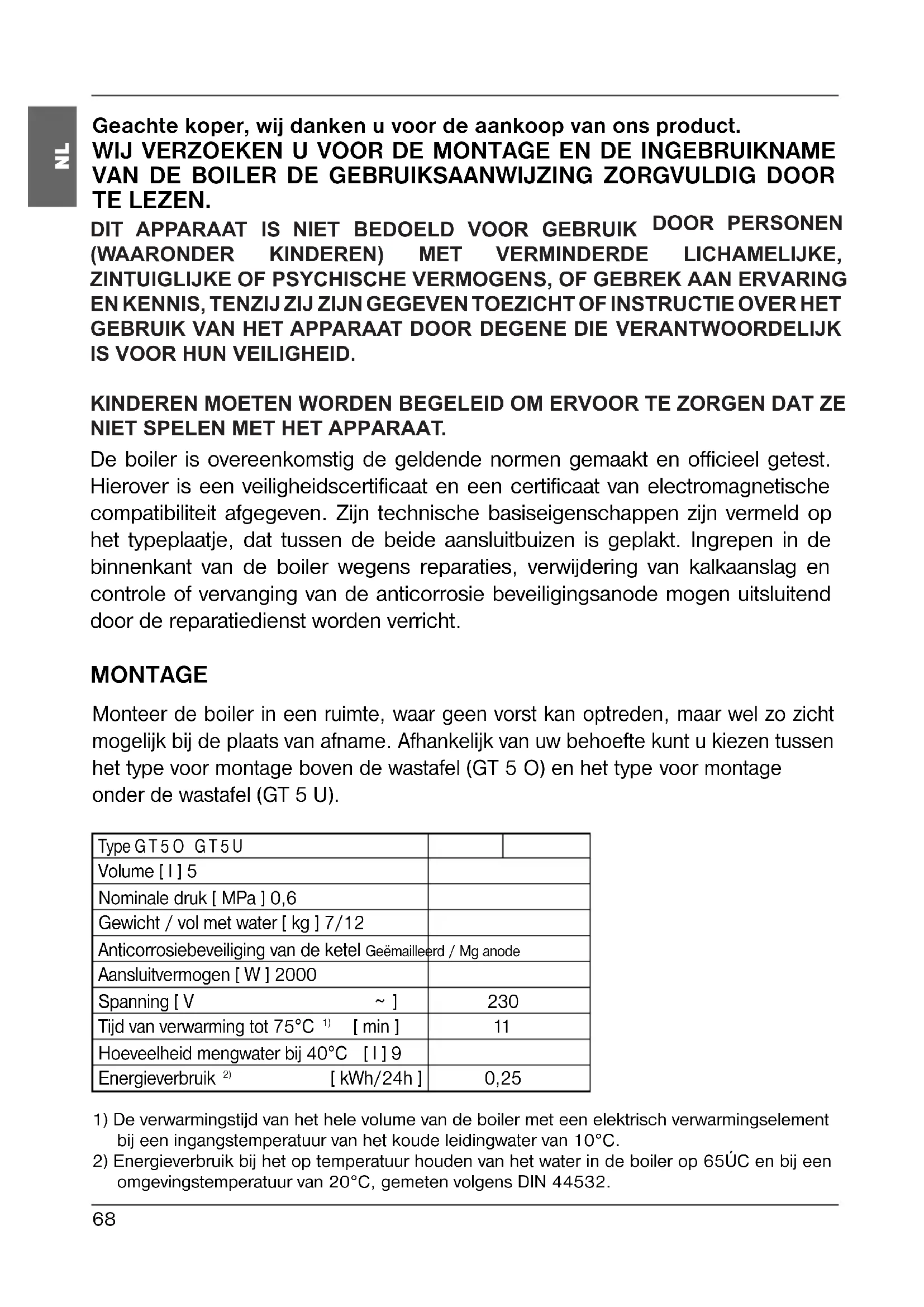

Geachte koper, wij danken u voor de aankoop van ons product. WIJ VERZOEKEN U VOOR DE MONTAGE EN DE INGEBRUIKNAME VAN DE BOILER DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR TE LEZEN. De boiler is overeenkomstig de geldende normen gemaakt en officieel getest. Hierover is een veiligheidscertificaat en een certificaat van electromagnetische compatibiliteit afgegeven. Zijn technische basiseigenschappen zijn vermeld op het typeplaatje, dat tussen de beide aansluitbuizen is geplakt. Ingrepen in de binnenkant van de boiler wegens reparaties, verwijdering van kalkaanslag en controle of vervanging van de anticorrosie beveiligingsanode mogen uitsluitend door de reparatiedienst worden verricht. MONTAGE Monteer de boiler in een ruimte, waar geen vorst kan optreden, maar wel zo zicht mogelijk bij de plaats van afname. Afhankelijk van uw behoefte kunt u kiezen tussen

1) De verwarmingstijd van het hele volume van de boiler met een elektrisch verwarmingselement

bij een ingangstemperatuur van het koude leidingwater van 10°C.

2) Energieverbruik bij het op temperatuur houden van het water in de boiler op 65ÚC en bij een

omgevingstemperatuur van 20°C, gemeten volgens DIN 44532. Type GT5O GT5U Volume [ l ] 5 Nominale druk [ MPa ] 0,6 Gewicht / vol met water [ kg ] 7/12 Anticorrosiebeveiliging van de ketel Geëmailleerd / Mg anode Aansluitvermogen [ W ] 2000 Spanning [ V

] 230 Tijd van verwarming tot 75°C

[ min ] 11 Hoeveelheid mengwater bij 40°C [ l ] 9 Energieverbruik

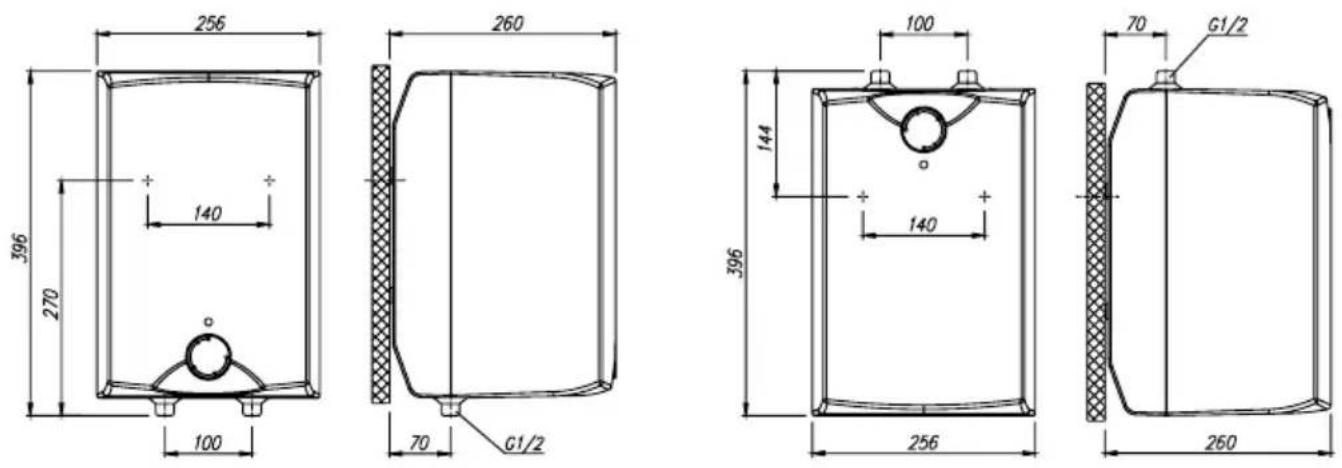

De aansluit- en montagematen van de boiler (mm) Uitvoering voor montage boven de wastafel Uitvoering voor montage onder de wastafel.

AANSLUITING OP DE WATERLEIDING

De wateraf- en toevoer zijn op de buizen van de boiler door kleuren gekenmerkt. De toevoer van het koude water is blauw en de warmwatertoevoer is rood. U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksys- teem van de aansluiting maakt tappen op meerdere tapplaatsen mogelijk, terwijl het open drukloze systeem maar één tapplaats mogelijk maakt. Afhankelijk van het gekozen systeem moet u de juiste mengkranen kopen. Bij het open drukloze systeem moet voor de boiler een ventiel worden ingebouwd dat voorkomt dat er water uit de ketel loopt als er geen water in de waterleiding is. Bij dit aansluitsysteem moet u de doorstroom mengkraan gebruiken. In de boiler neemt door het verwarmen het volume van het water toe. Dit veroorzaakt druppen uit de buis van de mengkraan. Door de hendel van de mengkraan stevig vast te draaien kunt u het druppen niet voorkomen, maar kan de kraan kapot gaan. Bij het gesloten druksysteem van de aansluiting moet u op de tapplaatsen druk- mengkranen gebruiken. Op de aanvoerbuis moet ten behoeve van de veilige werking een veiligheidsventiel of een veiligheidsgroep worden ingebouwd, die een drukver- hoging van het water in de ketel van meer dan 0,1 MPa boven de nominale druk voorkomt. Bij het verwarmen van het water in de boiler neemt de druk van het water toe tot de grens, die is ingesteld in het veiligheidsventiel. Omdat het terugstromen van het water in de waterleiding verhinderd is, kan druppen uit de afvoeropening van het vei- ligheidsventiel optreden. Het druppende water kunt u naar de afvoer leiden via een opvangstuk, dat u onder het veiligheidsventiel plaatst. Een afvoerbuis die onder de uit- laat van het veiligheidsventiel is geplaatst, moet recht naar beneden zijn geplaatst en in een omgeving, waar geen vorst optreedt. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 6970

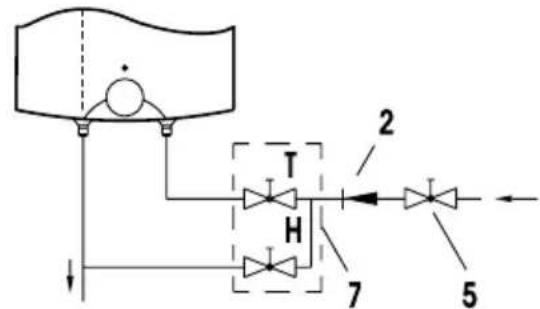

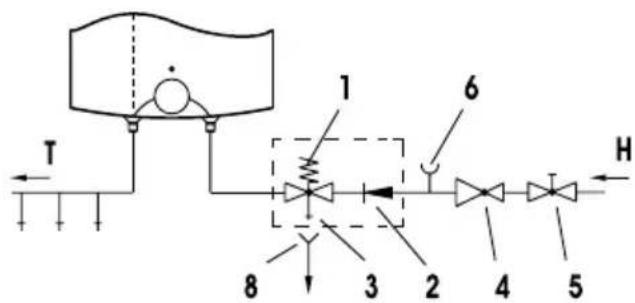

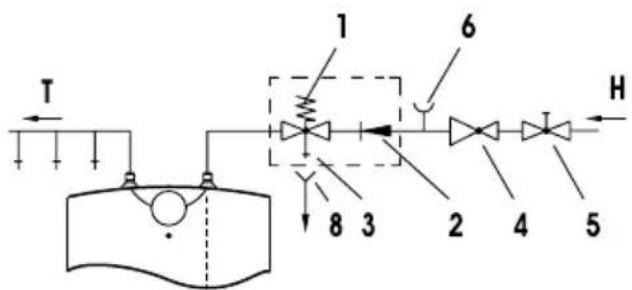

Open (drukloos) systeem Gesloten (druk) systeem Uitvoering voor montage boven de wastafel Uitvoering voor montage boven de wastafel Uitvoering voor montage onder de wastafel Uitvoering voor montage onder de wastafel Legende:

1 - Veiligheidsventiel 7 - Open mengkraan - montage boven de wastafel

2 - Veiligheidsventiel voor 7a - Open mengkraan - montage onder de wastafel

het terugstromen 8 - Trechter met aansluiting op de afvoer

Tussen de boiler en het veiligheidsventiel mag geen afsluitventiel worden ingebouwd, omdat hierdoor de werking van het veiligheidsventiel onmogelijk gemaakt wordt. U kunt de boiler aansluiten op de huiswaterleiding zonder reduceerventiel, als de druk in de waterleiding lager is dan 0,5 MPa. Voor de elektrische aansluiting moet u de boiler eerst met water vullen. Bij de eerste vulling de warmwaterkraan opendraaien. De boiler is vol als er water door de uitloopbuis van de mengkraan stroomt.

AANSLUITING OP HET ELEKTRICITEITSNET

De aansluiting op het elektriciteitsnet wordt verricht via de elektrische kabel met de stekker. Als u voor de aansluiting op het elektriciteitsnet een nieuwe, langere kabel gebruikt, moet deze kabel worden vastgemaakt in de kabelingang, de draden worden op de aansluitklem vastgeschroefd. In dit geval moet de verbinding tussen het elektriciteitsnet en de boiler worden verbroken. Tussen de boiler en een vaste installatie wordt een schakelaar gemon- teerd, die beide voedingspolen scheidt. De afstand tussen beide open contatcten van de schakelaar moet minstens 3 mm bedragen. De aansluiting van de boiler op het elektriciteitsnet moet overeenkomstig de normen voor elektrische leidingen plaatsvinden. WAARSCHUWING: Verbreek voor elke ingreep in de binnenkant van de boiler de verbinding met het elektriciteitsnet! TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 7071

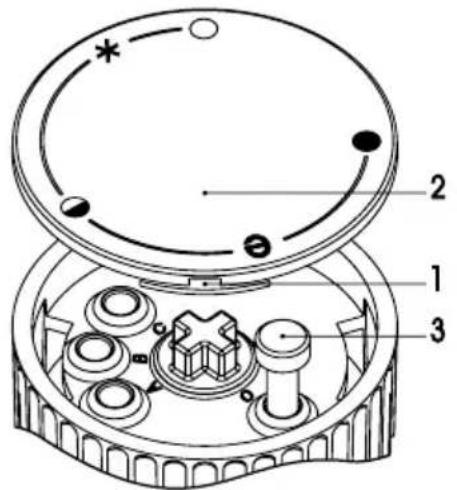

Na de aansluiting op de waterleiding en het elektriciteitsnet is de boiler klaar voor gebruik. Door de thermostaatknop aan de voorkant van de beschermingskap te draaien stelt u de gewenste watertemperatuur in onder 25°C, positie '' '', en 75°C, positie '' ''. Aanbevolen wordt de knop in te stellen op stand " ". Dit is de zuinigste instelling, de watertemperatu- ur is dan ongeveer 55°C, de afscheiding van kalkaanslag en het warmteverlies zullen geringer zijn dan bij instellingen op een hogere temperatuur. Om veiligheidsredenen is het mogelijk een willekeurige maximumtemperatuur van het water in de boiler in de stellen. U gaat als volgt te werk: a) plaats een schroevedraaier in spleet 1 en verwijder het deksel van knop 2, b) stel de begrenzer van knop 3 willekeurig op de gewenste temperatuur: C - 35 °C B - 45 °C A - 55 °C O - 75 °C c) plaats het deksel van knop 2 weer op de ommanteling van de knop. Een controlelampje toont de werking van het elek- trische verwarmingselement. Dit lampje brandt tot het water op de gekozen temperatuur gekomen is of tot de verwarming wordt uit- geschakeld. Als u de boiler langere tijd niet gebruikt, bescherm dan de inhoud tegen bevriezen door de elektriciteit niet uit te schakelen, maar de thermostaatknop op de strand " " in te stellen. Bij deze instelling zal de boiler de watertemperatuur op ongeveer 9°C houden. Als u de verbinding tussen de boiler en het elektriciteitsnet verbreekt, moet u in geval van bevriezingsgevaar het water eruit laten lopen. Reinig de buitenkant van de boiler met een zacht reinigingsmiddel. Gebruik geen oplos- middelen en groeve schuurmiddelen. Laat de boiler regelmatig door de servicedienst con- troleren. Zo bent u verzekerd van een foutloze werking en lange levensduur van het appa- raat. De servicedienst moet de eerste controle ongeveer twee jaar na de aansluiting ver- richten. Bij de controle wordt indien nodig de kalkaanslag verwijderd, die zich afhankelijk van de kwaliteit, hoeveelheid en temperatuur van het gebruikte water aan de binnenkant van de boiler afzet. De servicedienst zal u na de controle van de boiler afhankelijk van de vastgestelde toestand ook een datum voor de volgende controle aanraden. Wij verzoeken u, bij eventuele storingen van de boiler deze niet zelf te verhelpen, maar de dichtsbijzijnde reparatiedienst te bellen. TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 71TIKI Navodila_ GT KODA 627 JUL04 copy.qxd 25.8.2004 9:09 Page 72 03/2010
