GT5UC6 - Kazán GORENJE - Ingyenes használati útmutató

Termék típusa	Elektromos átfolyós vízmelegítő
Elérhető modellek	GT 5 O (mosogató felett) és GT 5 U (mosogató alatt)
Tartály térfogata	5 liter
Névleges nyomás	0,6 MPa
Üres / töltött tömeg	7 kg / 12 kg
Korrózióvédelem	Zománcbevonat és magnézium anód
Elektromos teljesítmény	2000 W
Tápfeszültség	230 V ~
Felfűtési idő 75 °C-ra	11 perc
Kevert víz mennyisége 40 °C-on	9 liter
Energiafogyasztás (65 °C-on tartás)	0,25 kWh/24h
Állítható hőmérséklet	25 °C-tól 75 °C-ig (gazdaságos előbeállítás 55 °C)
Csatlakozási rendszerek	Nyitott kör (kiöntés) vagy zárt kör (nyomás)
Biztonság	Biztonsági szelep, visszacsapó szelep, bimetál biztosíték
Rendszeres karbantartás	Vízkőtelenítés és ellenőrzés hivatalos szerviz által 2 évente
Külső tisztítás	Víz kevés tisztítószerrel, kerülje az agresszív termékeket
Fagyvédelem	Tartsa feszültség alatt a termosztátot "*" állásban (kb. 9 °C), vagy ürítse le fagyveszély esetén
Telepítés	Képzett szerelő által, fagymentes helyiségben

Gyakran ismételt kérdések - GT5UC6 GORENJE

A GT5UC6 vízmelegítő felszerelhető mosogató alá?

Igen, a GT 5 U modell mosogató alá, míg a GT 5 O mosogató fölé való.

Mi a különbség a nyitott és a zárt kör között?

A nyitott kör (kiöntés) csak egy csapolási pontot tesz lehetővé, és lefolyó keverőcsapot igényel. A zárt kör (nyomás) több csapolási pontot tesz lehetővé, és nyomás alatti keverőcsapot, valamint biztonsági szelepet igényel.

Hogyan állítsa be a maximális hőmérsékletet?

Távolítsa el a gomb fedelét, állítsa a határolót a kívánt helyzetbe: C=35 °C, B=45 °C, A=55 °C, O=75 °C, majd tegye vissza a fedelet.

Miért folyik víz a biztonsági szelepen?

Ez normális: melegítéskor a víz kitágul, a szelep elvezeti a túlnyomást. Ne blokkolja a szelepet.

Mennyi a GT5UC6 elektromos fogyasztása?

A fogyasztás 65 °C-on tartás esetén 0,25 kWh/24h. A fűtési teljesítmény 2000 W.

Hogyan karbantartsa a magnézium anódot?

A korrózióvédő anódot ellenőrizni és szükség esetén cserélni kell hivatalos szerviz által, általában 2 évente.

Ki kell üríteni a vízmelegítőt hosszabb távollét esetén?

Fagyveszély esetén ürítse ki a tartályt. Ellenkező esetben tartsa feszültség alatt a termosztátot '*' állásban a 9 °C-os fagyvédelem érdekében.

Milyen elektromos csatlakozásokat kell betartani?

A csatlakoztatást képzett szerelőnek kell elvégeznie kétpólusú megszakítóval. A tápkábel hosszabb modellre cserélhető az elektromos rajz betartásával.

Mit tegyen, ha a vízmelegítő nem melegít?

Ellenőrizze a termosztátot, a bimetál biztosítékot és a jelzőlámpát. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a hivatalos szervizzel.

Használhatok hagyományos keverőcsapot nyitott kör esetén?

Nem, nyitott kör esetén speciális lefolyó keverőcsapot kell használnia, mivel a nyomás eltérő.

HASZNÁLATI ÚTMUTATÓ GT5UC6 GORENJE

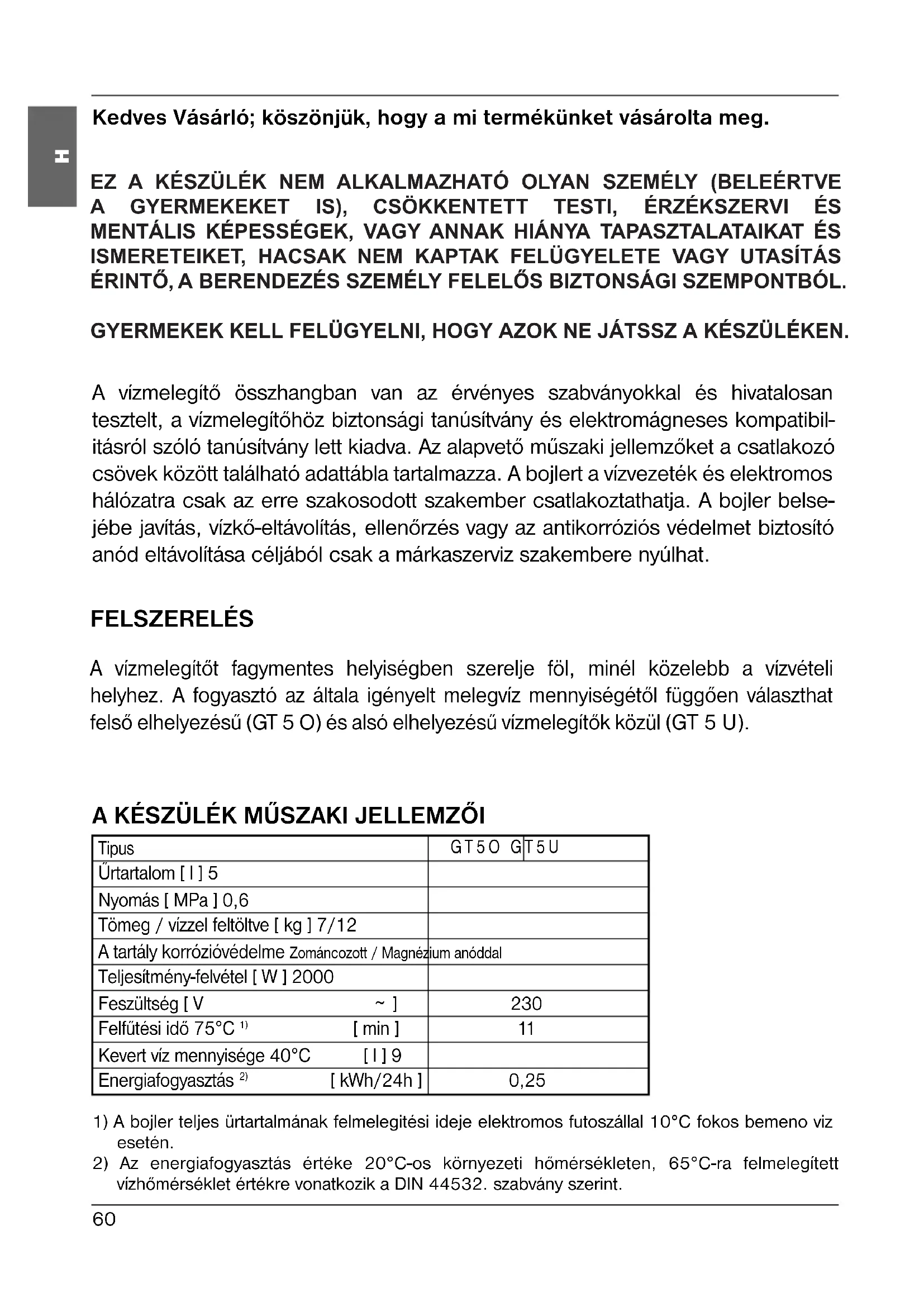

Használati útmutató 60

Kedves Vásárló, köszönjük, hogy termékünket vásárolta meg.

EZ A KÉSZÜLÉK NEM ALKALMAS OLYAN SZEMÉLYEK (BELEÉRTVE A GYERMEKEKET IS) ÁLTAL TÖRTÉNŐ HASZNÁLATRA, AKIKNEK CSÖKKENTETT TESTI, ÉRZÉKSZERVI VAGY MENTÁLIS KÉPESSÉGEIK, VAGY TAPASZTALATUK ÉS ISMERETEIK HIÁNYA MIATT NINCS FELÜGYELETÜK VAGY UTASÍTÁSUK A KÉSZÜLÉK BIZTONSÁGOS HASZNÁLATÁRA VONATKOZÓAN.

A GYERMEKEKET FELÜGYELNI KELL, HOGY NE JÁTSSZANAK A KÉSZÜLÉKEN.

A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

FELSZERELÉS

A vízmelegítőt fagymentes helyiségben szerelje fel, minél közelebb a vízvételi helyhez. A fogyasztó az általa igényelt melegvíz mennyiségétől függően választhat felső elhelyezésű (GT 5 O) és alsó elhelyezésű vízmelegítők közül (GT 5 U).

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Tipus	GT50 GT5U
Ürtartalom [I] 5
Nyomás [MPa] 0,6
Tömeg / vizzel feltöltve [kg] 7/12
A tartály korrázióvédelme Zománcozott / Magnézium anóddal
Teljesitmény-felvétel [W] 2000
Feszültseg [V ~]	230
Felfütési idő 75°C 1) [min]	11
Kevert viz mennyisége 40°C [I] 9
Energiafogyasztás 2) [kWh/24h]	0,25

1) A bojler teljes űrtartalmának felmelegítési ideje elektromos fűtőszállal 10 °C fokos bemenő víz esetén. 2) Az energiafogyasztás értéke 20 °C-os környezeti hőmérsékleten, 65 °C-ra felmelegített vízhőmérséklet értékre vonatkozik a DIN 44532. szabvány szerint.

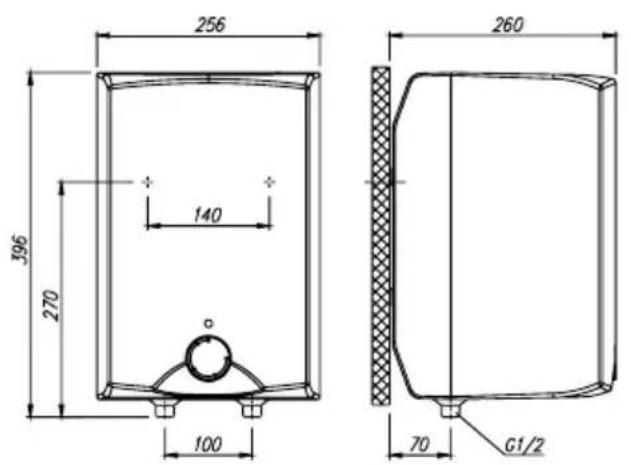

A vízmelegítő csatlakozási és felszerelési méretei (mm)

Felső elhelyezésű kivitel Alsó elhelyezésű kivitel

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, nyomórendszerű csatlakozás több fogyasztóhelyen történő vízvételt tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.

Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálózatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyílásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

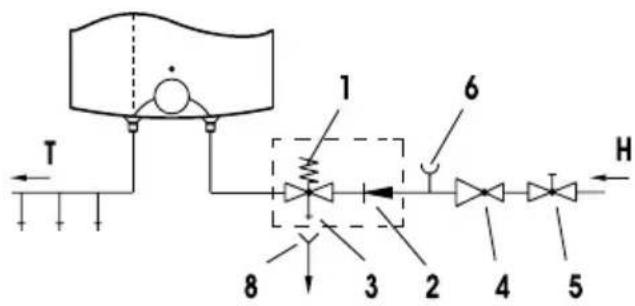

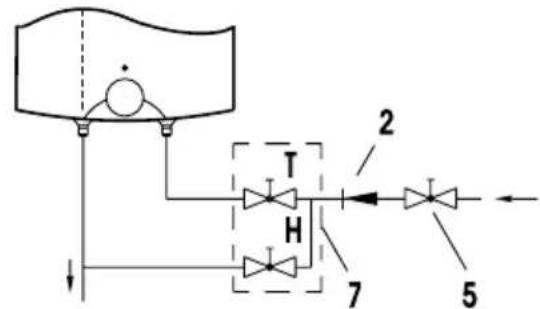

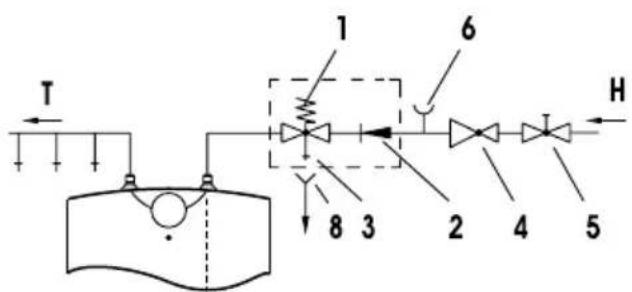

Nyitott (nem nyomás alatti) rendszer Zárt (nyomás alatti) rendszer

Felső elhelyezésű kivitel Felső elhelyezésű kivitel

Alsó elhelyezésű kivitel Alsó elhelyezésű kivitel

Fő részek:

1 - Biztonsági szelep 7 - Nyitott rendszerű csaptelep - felső elhelyezés 2 - Visszacsapó szelep 7a - Nyitott rendszerű csaptelep - alsó elhelyezés 3 - Ellenőrző szelep 8 - Lefolyó csatlakozóval 4 - Nyomáscsökkentő szelep 5 - Elzáró szelep H - Hidegvíz 6 - Ellenőrző szerelvény T - Melegvíz

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség.

Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

A VÍZMELEGÍTŐ CSATLAKOZTATÁSA AZ ELEKTROMOS HÁLÓZATRA

A vízmelegítőt az elektromos csatlakozó vezetékre szerelt villásdugóval kell az elektromos hálózathoz csatlakoztatni. Ha a készülék egy új, hosszabb csatlakozó vezetékkel csatlakozik az elektromos hálózathoz, akkor azt egy kábelbevezető gyűrűvel kell rögzíteni, a benne lévő vezetékeket pedig a csatlakozóaljzatba csavarozni. Ebben az esetben a vízmelegítőt le kell választani az elektromos hálózatról. A vízmelegítő és a bekötés helye közé olyan megszakító kapcsolót kell szerelni, amely meg tudja szakítani az áramforrás pólusait úgy, hogy a nyitott pólusok között legalább 3 mm távolság legyen.

A vízmelegítő elektromos hálózathoz való csatlakoztatását az elektromos berendezések csatlakoztatására vonatkozó hatályos szabványok szerint kell elvégezni.

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

Fő részek:

1 - Termosztát

2 - Bimetál biztosítékok

3 - Elektromos fűtés

4 - Jelzőlámpa

5 - Csatlakozó terminál

L - Érintésvédelmi vezeték

N - Fázisvezeték

Földelővezeték

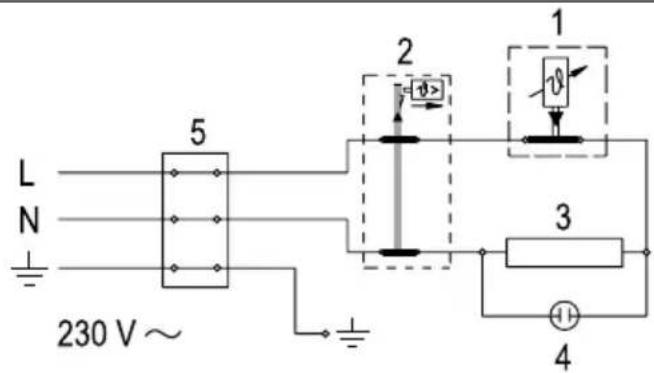

Az elektromos kapcsolás vázlata

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll. A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet: 25°C, állás "➀", és 75°C, állás "➁".

Javasoljuk, állítsa a gombot "e" helyzetbe; ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletekre történő beállításoknál.

Biztonsági okokból a legmagasabb vízhőmérséklet beállítása az alábbi módon történik:

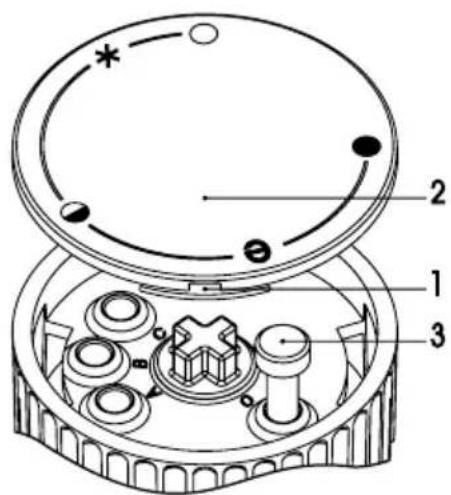

a) A csavarhúzót illessze az (1) nyílásba és távolítsa el a forgatógomb tetejét (2), b) A forgatógomb mutatóját (3) állítsa a kívánt hőmérsékletre:

C - 35°C, B - 45°C, A - 55°C, O - 75°C

c) Helyezze vissza a forgatógomb tetejét (2) a gomb tengelyére.

A vízmelegítő működését az ellenőrző lámpa jelzi, amely addig világít, amíg a vízmelegítőben lévő víz el nem éri a kívánt hőmérsékletet, vagy amíg a berendezést ki nem kapcsolják.

Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját "*" helyzetbe helyezi. Ennél a beállításnál a bojler kb. 10 °C-on tartja a vízhőmérsékletet. Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervizeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
