NAVODILA ZA UPORABO SS-21850 Sogo

• Pred uporabo vedno natančno preberite navodila za uporabo.
• Ta navodila lahko prenesete z naše spletne strani www.sogo.es.
  • Ta navodila shranite za poznejšo uporabo.

VARNOSTNA NAVODILA ZA UPORABNIKA

Splošni previdnostni ukrepi:

• Naprave ne uporabljajte za druge namene, kot so opisani v tem priročniku.
• Ta izdelek je namenjen za notranjo, neindustrijsko, nekomercialno in izključno gospodinjsko uporabo. Izdelka ne uporabljajte na prostem ali v kakršen koli drug namen. Zaradi napačne uporabe ali nepravilnega ravnanja lahko pride do težav v aparatu in poškodb uporabnika.
• Pred priključitvijo aparata na električno omrežje se prepričajte, da se napetost, navedena na napisni ploščici, ujema z omrežno napetostjo.
• Nikoli ne uporabljajte dodatne opreme, ki je ne priporoča proizvajalec.
• Uporaba dodatne opreme, ki je ne priporoča ali prodaja proizvaja-lec aparata, lahko povzroči požar, električni udar ali poškodbe oseb
• Naprave ne uporabljajte, če je kabel ali vtič poškodovan. Če je kabel poškodovan, ga sme zamenjati le proizvajalec, njegov servisni zastopnik ali podobno usposobljene osebe, da bi se izognili Nevarnosti.
• V primeru nepravilnega delovanja aparata ali će je bil aparat kakor koli poškodovan, ga vrnite najbližjemu pooblaščenemu servisu, da ga pregleda, popravi ali nastavi.
• V primeru težav s strojno opremo izdelka ne poskušajte popravi-ti sami. Popravila lahko izvajajo le usposobljeni tehniki.
• Ventilator ižklopite, ko ga ne uporabljate, in pred razstavljanjem ali čiščenjem. Pred ponovnim vklopom ventilator popolnoma sestavite.
• ⚠️ OPOZORILO: Da bi zmanjšali nevarnost telesnih poškodb, med sestavljanjem ali po namestitvi ne upogibajte nosilcev lopatic (imenovanih tudi “prirobnice”). Na pot lopatic ne vstavljajte predmetov.
• Da bi se izognili telešnim poškodbam ali poškodbam ventilatorja in drugih predmetov, bodite previdni pri delu okoli ventilatorja ali njegovem čiščenju. Pri čiščenju ventilatorja ali lopatic ventilatorja ne uporabljajte vode ali detergenta. Za večino čiščenja je primerna suha krpa za prah ali rahlo navlažena krpa.

• Naprave ne smejo uporabljati osebe (vključno z otroki) z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, razen će so pod nadzo-rom ali z navodili.

• Ta aparat lahko uporabljajo otroci, stari od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali s pomanjkanjem izkušenj in znanja, će so bile nadzorovane ali poučene o uporabi aparata na varen način in će razumejo nevarnosti, ki so s tem povezane.

• Otroci morajo biti pod nadzorom, da se ne igrajo z napravo.
• Otroci ne smejo izvajati čiščenja in uporabniškega vzdrževanja.
• Napravo in njen kabel hranite na mestu, ki ni dostopno otrokom, mlajšim od 8 let.
• Otrokom ne dovolite, da bi aparat uporabljali brez nadzora.
• Otroci ne smejo igrati z napravo.

Navodila za namestitev

Pred namestitvijo ventilatorja odstranite varovalko ali izklopi-te odklopnik električnega tokokroga, da prekinete napajanje. Prepričajte se, da so vsi električni priključki v skladu z lokalnimi zakoni, predpisi in nacionalnimi električnimi predpisi. Če niste seznanjeni z električno napeljavo in ožičenjem, najamite usposobl-jenega električarja ali si oglejte priročnik za ožičenje.

1. Zaradi vaše varnosti mora vse električne priključke in odklope opraviti usposobljen električar.
2. Vsako dejanje, kí se izvaja za električno povezavo naprave, je treba izvesti po tem, ko je zagotovljeno, da je splošno napa- janje z električno energijo odklopljeno, in sicer z odstranitvijo ustrezne varovalke ali izklopom zaščitnega stikala, da se zagotovi popolna izolacija napajanja z električno energijo.
3. Ko se odločate, kam boste namestili ventilator, se prepričajte, da je med ventilatorjem in katero koli steno ali drugo oviro, v katero bi lahko lopatice ventilatorja trčile, vsaj 30 palcev (76 cm) prostora. Večja kot je ta razdalja, učinkovitejši je proizvedeni zračni tok. Ko je ventilator nameščen, se prepričajte, da so lopatice ventilatorja najmanj 2,3 m nad tlemi.
4. Sidrna točka za ventilator mora vzdržati težo najmanj 45 kg (100 funtov). Če ventilator montirate na stropno priključno oma- rico, se prepričajte, da je ventilator ustrezno podprt, da se ne bi sprostil ali obrnil.
5. Električni priključek ventilatorja mora biti “ozemljen” (ozemljitveni kabel ventilatorja mora biti priključen na ozemljitveno omrežje v inštalaciji), da se izognete razvejitvam, ki so lahko nevarne za ljudi.
6. Napajanja ventilatorja ne povežite z nobenimi regulatorji, potenciometri ali stikali za luč, saj bo to povzročilo nepravilno delovanje ventilatorja in/ali poškodovalo motor. Ventilator mora biti neposredno priključen na ustrezno zaščiten inštalacijski tokokrog (magnetno termično diferencialno stikalo z ustrezno velikostjo za

porabo in tehnične specifikacije ventilatorja). Za vklop ali zaustavitev ventilatorja uporabljajte samo upravljalnik ventilatorja.

1. Priporočljivo je, da teh vrst ventilatorjev v istem prostoru ne uporabljate hkrati s plinskimi napravami.
2. Ventilator se ne sme premikati in se mora pred spremembo smeri vrtenja popolnoma ustaviti. S tem preprečite poškodbe motorja in krmilne enote, će je to potrebno.
3. Med gibanjem ventilatorja v njegovo pot ne vstavljajte ničesar, kar bi lahko udarilo v lopatice ventilatorja, saj lahko to povzroči poškodbe ljudi, poškoduje lopatice in zamakne ravnotežje eno-te, kar povzroči vibracije in nihanje.
4. Po namestitvi ventilatorja se prepričajte, da so vse pritrdilne elemente varno pritrjene in zategnjene, da bi se izognili hrupu, ki ga povzročajo ohlapni elementi.
5. Zaradi gibanja ventilatorja se lahko nekateri pritrdilni elementi sprostijo. Vse pritrdilne elemente preverite najmanj dvakrat na leto, da se prepričate, da so dovolj dobro zategnjeni. Po potrebi jih je treba ponovno zategniti.
6. Ohišje motorja lahko očistite z mehko krtačo ali krpo, ki ne pušča vlaken, da ne opraskate površine. Rezila očistite s krpo, ki ne pušča vlaken. Pomembno: Pred začetkom kakršnega koli vzdrževanja izklopite glavno električno napajanje. Ventilatorjev ne čistite z vodų ali vlažno krpo.
7. OPOZORILO: Če opazite nenavadno nihanje, takoj prenehajte uporabljati stropni ventilator in se obrnite na proizvajalca, njegovega servisnega zastopnika ali ustrezno usposobljene osebe.
8. da zamenjavo delov naprave varnostnega sistema za obešanje izvaja proizvajalec, njegov servisni zastopnik ali ustrezno usposobljene osebe.
9. Stacionarne naprave, ki niso opremljene s sredstvi za odklop od napajalnega omrežja, ki imajo na vseh polih ločitev kontaktov, ki zagotavljajo popoln odklop pri prenapetostni kategoriji III, navodila navajajo, da morajo biti sredstva za odklop vgraje-na v fiksno napeljavo v skladu s pravili o napeljavi .
10. Sredstva za pritrditev na strop, kot so kavlji ali druge naprave, morajo biti pritrjena z zadostno trdnostjo, da vzdržijo štirikratno težo stropnega ventilatorja.
11. da montažo sistema za obešanje opravi proizvajalec, njegov servisni zastopnik ali ustrezno usposobljene osebe;
12. Preverite, ali so vsi vijaki ohišja motorja dobro priviti.
13. Preverite, ali so vijaki, ki pritrjujejo nosilec lopatic ventilatorja na motor, dobro priviti.
14. Preverite, ali še konektorji žičnih matic v ohišju stikala med seboj ne dotikajo.
15. Preden vstopite v ohišje stikala, se prepričajte, da je glavni tok

izklopljen.

1. Ne uporabljajte trdnega regulatorja spremenljive hitrosti.
2. Možno je, da ventilator na začetku oddaja neke vrste hrup.

Večina hrupa je povezana z novimi ventilatorji in bo kmalu izgi- nila.

1. Če luč ne deluje, preverite, ali je žica priključena na glavno ohišje. Preverite, ali so v ohišju stikala ventilatorja ohlapne ali odklopljene žice. Preverite, ali so v kompletu luči ohlapne ali odklopljene žice. Preverite, ali so LED-luči okvarjene.

Opomba: Pomembna opozorila in navodila, navedena v tem priročniku, zagotovo ne zajemajo vseh možnih pogojev in situacij, ki se lahko pojavijo. Zavedati se je treba, da so zdrava pamet, previdnost in previdnost dejavniki, ki jih ni mogoče vključiti v vse izdelke. Te dejavnike lahko in mora zagotoviti le uporabnik, ki vzdržuje in uporablja ta ventilator.

3. TEHNIČNE SPECIFIKACIJE

Napetost Frekvenca Moč ventilatorja	Moč svetlobe
AC 220-240 V 50 Hz 36W 40W

Ta izdelek je skladen z Uredbo EU 2023/826 v skladu z Direktivo 2009/125/ES o zahtevah za okoljsko primerno zasnovo.

Poraba energije v izklopljenem načinu:

Poraba energije v stanju pripravljenosti:

Čas, po katerem izdelek preide v način izklopa:

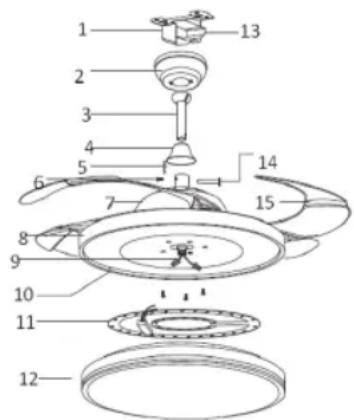

4. OPIS DELOV

1. Obesek
2. Zgornji baldahin
3. Spodnja palica
4. Spodnji baldahin
5. Zaponka
6. Vijak
7. Zgornji ščit
8. Zaščita motorja
9. Vhodni kabel
10. Pritrdilna plošča
11. LED lučka
12. Pokrov luči
13. Şprejemnik daljinskega upravljalnika
14. Sestkotna matica
15. Lopatice
16. Daljinski upravljalnik (baterije niso vključene)
17. Komplet za uravnoteženje lopatic (če je potrebno)

A- Namestitev nosilca: Nosilec pritrdite na stropni tram ali ustrezen kos lesa, vstavljen med stropne trame. Nosilec pritrdite z dolgimi vijaki, ki so priloženi.
B. Odstranite vijake iz zaščitne plošče motorja. Odstranite montažno ploščo in svetlobno skupino. Sestavite montažno ploščo in zaščitno ploščo motorja z vijaki in sestavite svetlobno skupino.
C. Odstranite R-zatič in križni zatič iz spodnje palice. Navijte žice skozi spodnjo palico in vstavite spodnjo palico v spoj.
D. Oslabite 2 kompleta vijakov v nosilcu spodnje palice. Namestite križni zatič in ga pritrdite z R-zatičem.
E- Ventilator previdno obesite na nosilec, ki je pritrjen na izhodno škatlo. Preverite, da je utor v krogli poravnan z jezičkom na nosilcu.
F. Po ožičenju pritrdite baldahin na nosilec za obešanje tako, da ga potisnete navzgor in zavrtite, da se vijaki zaskočijo v ključavnice, nato pa vijake zategnite.

(1) Opomba: Izklopite napajanje ventilatorja na odklopniku in stenskem stikalu.

Opomba: Če pred namestitvijo ne izklopite napajanja, lahko pride do hudih telesnih poškodb ali smrti.

OFF

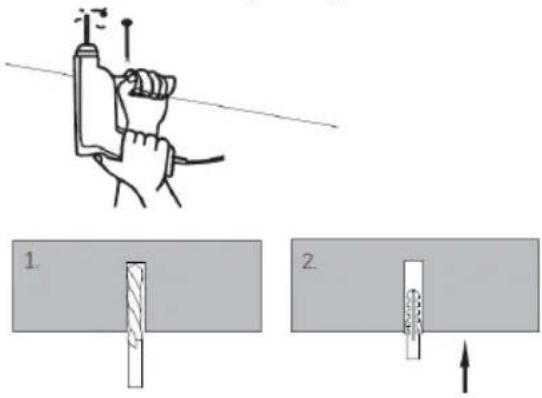

(2) Če gre za cementni strop, na mestu namestitve izvrtajte luknjo za namestitev.

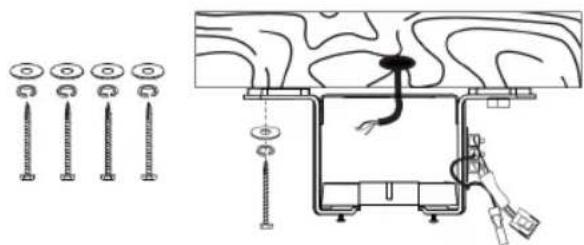

B. Strop iz masivnega lesa

1. Vklop/izklop svetlobe: za vklop in izklop svetlobe
2. Hitrost ventilatorja: za izbiro hitrosti ventilatorja od 1 do 6
3. Izklop ventilatorja: za izklop ventilatorja
4. Načini svetlobe: toplo bela, dnevna svetloba in hladno bela
5. Gumb za intenzivnost svetlobe: s tem gumbom lahko spreminjate intenzivnost svetlobe.
6. Časovnik: za izbiro ustreznega časovnika
7. Gumb za izklop
8. Funkcija vzvratnega in naprednega delovanja ventilatorja
9. Normalni in spanec način

Povezovanje daljinskega upravljalnika s sprejemnikom:

1. V 5 sekundah po vklopu pritisnite in pridržite gumb Fan/Off (Ventilator/Izklop), da se utripa indikator daljinskega upravljalnika in se povezovanje zaključi.
2. Za razpovezovanje pritisnite in držite gumb Fan/Off v 3 sekundah po vklopu napajanja, indikator na daljinskem upravljalniku pa bo utripal, da je razpovezovanje zaključeno.

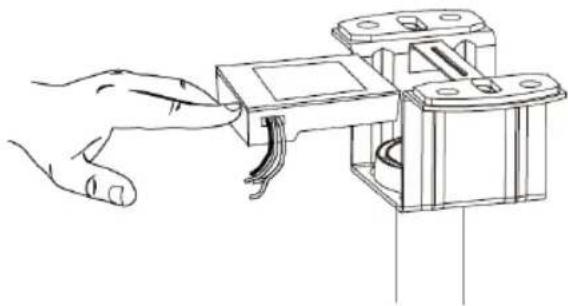

   · Opomba: Sprejemnik ne sme biti nameščen obrnjen navzdol, da ne bi vplival na neravnost stropa.
   · Sprejemnik je razdeljen na vhod in izhod, zato poskrbite, da priključite pravilno ožičenje.
3. Stenski stikalo mora biti vklopljeno, da lahko učinkovito upravljate.

Topla bela: pritisnite in držite gumb 4, da spremenite temperaturo svetlobe „3000K“

Opomba: Če je dejanska barva svetlobe hladna, se s pritiskom na ta gumb barvna temperatura počasi spremeni iz hladne v toplo.

Hladna bela: pritisnite in pridržite, da spremenite temperaturo svetlobe „6500K“

Opomba: Če je dejanska barva svetlobe topla, se bo s pritiskom na ta gumb barvna temperatura počasi spreminjala iz tople svetlobe v hladno svetlobo.

Dnevna svetloba: Pridržite gumb 4, da spremenite temperaturo svetlobe „3000–6500 K“.

Opomba: Če je dejanska barva svetlobe hladna, se bo s pritiskom na ta gumb barvna temperatura počasi spreminjala iz hladne v toplo.

FUNKCIJA SVETLOBE

Ta enota deluje s sistemom svetlobnih funkcij CCT, ki nam omogoča izbiro vrste svetlobe glede na naše potrebe.

Ta funkcija ponuja 3 barve svetlobe.

1. WW: hladna bela svetloba

2. NW: dnevna svetloba ali normalna svetloba

3. DW: toplo bela svetloba

Da izberete vrsto svetlobe, pritisnite ustrezni gumb in izberite svetlobo glede na potrebe in želje.

NAČINI DELOVANJA VENTILATORJA

Ta ventilator deluje v 2 načinih delovanja:

Način normalnega vetra: V tem načinu ventilator deluje normalno in ima 6 hitrosti.

Način spanja: V tem načinu ventilator deluje na nižji hitrosti v primerjavi z običajnimi nastavitvami. Ta zmanjšana hitrost ustvarja manj hrupa, zaradi česar je primeren za uporabo med spanjem ali v tišjih urah.

FUNKCIJA OBRAČANJA

Ventilator z reverzibilno funkcijo je ventilator, ki lahko spreminja smer pretoka zraka. To pomeni, da lahko zrak potiska naprej ali vleče nazaj, odvisno od želenega načina delovanja. Spodaj je pojasnjen mehanizem reverzibilne funkcije.

1. Način naprej: V tem načinu ventilator deluje kot tradicionalni ventilator in potiska zrak naprej. To je način, ki ga uporabljamo v vročem vremenu za kroženje zraka in ustvarjanje hladilnega učinka. Lopatice ventilatorja se vrtijo v določeno smer, običajno v nasprotni smeri urinega kazalca, da potiskajo zrak naprej.
2. Reversni način: V reversnem načinu ventilator obrne smer pretoka zraka in potegne zrak nazaj. Ta način se pogosto uporablja v hladnejšem vremenu, da se topli zrak enakomerneje porazdeli po prostoru. Lopatice ventilatorja se vrtijo v nasprotni smeri, običajno v smeri urinega kazalca, da potegnejo zrak nazaj.
   Zmožnost preklopa med naprej in nazaj naredi reverzibilne ventilatorje vsestranske in primerne za uporabo v različnih letnih časih in vremenskih pogojih. Omogoča boljši nadzor nad pretokom zraka in regulacijo temperature v prostoru. Ti ventilatorji se pogosto nahajajo v stropnih ventilatorjih, okenskih ventilatorjih in nekaterih prenosnih ventilatorjih, kar uporabnikom nudi fleksibilnost in udobje.

KOMPLET ZA DINAMIČNO URAVNOTEŽENJE LOPATIC (UPORABITE, KADAR JE TO POTREBNO)

Kako odpraviti takšne težave:

1. Preverite, ali so vsa lopatica trdno pritrjena na nosilce lopatic.
2. Preverite, ali so vsa lopatica trdno pritrjena na ohišje ventilatorja in ali je naklon lopatic enak.
3. Z dna ventilatorja vizualno preglejte lopatice in se prepričajte, da nobena od njih ni upognjena ali izven linije. Če opazite, da lopatica ni v pravilnem položaju ali naklonu, nežno upognite nosilec lopatice v pravilni položaj.
4. Če je ventilator še vedno nestabilen, je treba z merilnim trakom preveriti poravnavo lopatic, pri čemer izmerite razdaljo od sprednjega roba lopatice do stropa. Preverite, ali je ta razdalja enaka za vse lopatice, in po potrebi opravite majhne popravke z nežnim upogibanjem lopatice. Če je ventilator po izvedbi vseh zgornjih korakov še vedno nestabilen, je treba uporabiti komplet za dinamično uravnoteženje lopatic.
5. Vklopite ventilator in nastavite najvišjo hitrost.
6. Izklopite ventilator, izberite lopatico in nanjo namestite uravnoteževalni sponko, na polovici razdalje med konico lopatice in njenim koncem.

7. Vklopite ventilator in opazujte, ali se je nestabilnost izboljšala.

8. Ponovite ta korak na vseh lopaticah in si zabeležite, katera lopatica je pokazala največje izboljšanje.

9. Sponko ponovno namestite na to lopatico in jo premikajte gor in dol po dolžini lopatice, dokler ne najdete mesta, ki zmanjša nihanje.
10. Na to mesto namestite uravnoteževalno utež, pri čemer pazite, da jo namestite na zgornjo stran lopatice vzdolž srednje črte. Morda boste morali uporabiti oster nož, da ločite uteži.
11. Vklopite ventilator in preverite, ali je zdaj stabilen in deluje pravilno.

7. ČIŠČENJE IN VZDRŽEVANJE

Čiščenje:

1. Pred čiščenjem enoto izklopite, prekinite napajanje iz električne vtičnice in počakajte, da se enota ohladi.
2. Za čiščenje enote z mehko krpo obrišite prah.
3. Enote ne poskušajte odpreti brez pooblaščenega električarja. Nepravilno nameščena enota je lahko nevarna.
4. Enoto očistite vsaj enkrat na leto.

Vzdrževanje:

1. Izdelek dajte popraviti licenciranemu električarju

2. Ta električni izdelek je v skladu z ustreznimi varnostnimi zahtevami. Popravila naj izvajajo le licencirani električarji z uporabo originalnih rezervnih delov, sicer lahko to povzroči precejšnjo nevarnost za uporabnika.

3. Za morebitne poprodajne storitve se obrnite na trgovino, v kateri ste izdelek kupili.

ODPRAVLJANJE TEŽAV

Ventilator ne deluje	1. Preverite vse varovalke ali odklopnike,če kaj moti napajanje ventilatorja.2. Izklopite električno napajanje in preverite vse žične povezave do ventilatorja in v ohišju stikala. To mora opraviti električar.
Ventilator se vrti, vendar je pretok zraka nezadosten	1. Ventilator morda deluje v obratni smeri, zato se zrak giblje navzgor.2. V prostoru se lahko nahajajo predmeti, ki ovirajo pretok zraka.3. Ventilator je morda premajhen za velikost prostora.
Ventilator je glasen	1. Prepričajte se, da so vijaki, ki pritrjujejo ročico lopatice na motor, dc da so bile uporabljene v ta namen predvidene varovalne podložke.2. Spustite zgornjo streho, da zagotovite najmanj 3 mm odmik od stro zmanjšate hrup.3. Preverite, ali je katera od lopatic razpokana. Če je odgovor pritrdile lopatice.4. Če gre za prvo uporabo, pustite ventilator vklopljen vsaj 8 ur. Če se po tem obdobju nadaljuje, se obrnite na pooblaščenega električarja
Težave z uravnoteženjem - nihanje med delovanjem ventilatorjaČe telo ventilatorja med delovanjem niha, to ni znak nepravilnega delovanja (tudi će nihanekaj centimetrov). Za zmanjšanje nihanja lahko ventilator izklopite,in:1. Preverite, ali so vse lopatice pravilno pritrjene, tako da zategnete njihove vijake.2. Preverite razdaljo med posameznimi lopaticami in stropom. Meritve do stropa lahko opravite, kot je prikazano na naslednji shemi. Če obstajajo odstopanja in ste že pravilno zategnili vijake, preverite, ali imajo vse lopatice enako obliko. Če ima katera od njih vidno drugačno obliko, lahko to med delovanjem ventilatorja povzroči neravnovesje. Če ste opravili prejšnje korake in nihanje ni odpravljeno, morate uporabiti dinamično uravnoteženje s priloženim kompletom, kot je pojasnjeno v nadaljevanju:1. Ventilator zavrtite na najvišjo hitrost, da se ustvari največja količina nihanja.2. Izklopite ventilator. 3. Izberite naključni položaj plošče listne police (glejte sliko) in položite utež za uravnoteženje.3. Vklopite ventilator in preverite, ali se je nihanje izboljšalo ali poslabšalo. Ponovno ga za- prite,če se nihanje ne izboljša, prilagodite položaj ravnotežne uteži. Ponovite ta postopek in določite najboljši položaj za zmanjšanje nihanja.4. Odtrgajte dvostranski trak tehtalnega bloka in ga prilepite na končni položaj.

VAŽNO:

• Prije uporabe uvijek pažljivo pročitajte knjižicu s uputama.
• Ovaj priručnik možete preuzeti s naše web stranicé www.sogo.es
• Čuvajte ove upute za buduću upotrebu.

SIGURNOSNE UPUTE ZA KORISNIKA

Opće mjere opreza:

Direktiva o elektromagnetni združljivosti 2014/30/EU.

Direktiva 2015/863/EU o omejevanju uporabe nekaterih nevarnih snovi v električnih.

Direktiva 2009/125/ES o okoljsko primerni zasnovi zahteve, ki veljajo za izdelke, povezane z energijo.

IZJAVA O SUKLADNOSTI

Ta simbol na izdelku ali na embalaži pomeni, da tega izdelka ni mogoče odvreči med običajne smeti ali med gospodinjske odpadke. Vso električno, elektronsko opremo in enote na baterije je treba reciklirati na ustrezen način in v skladu z lokalnimi občinskimi zakoni. Lahko jih reciklrate tako, da jih odnesete v pooblaščene centre za odlaganje odpadkov ali specializirane zabojnike, ki jih najdete v bližnjih velikih supermarketih, trgovinah z elektroniko ali gospodinjskimi izdelki ali nakupovalnih središčih, ki imajo na voljo tovrstne objekte.

Oblikoval: SOGO na podlagi evropskih standardov kakovosti Uvoznik: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valencia, Španija lzdelek proizveden na KITAJSKEM. Poprodajne storitve: www.sogosat.com [e-mail] / 0034 902 222 161

Ovaj simbol na proizvodu ili na ambalaži označava da se ovaj proizvod ne može odlagati kao obično smeće ili kućni otpad. Sva električna, elektronička oprema i jedinice koje rade na baterije moraju se reciklirati na pravilan način iu skladu s lokalnim općinskim zakonima. Možete ih reciklirati tako da ih odnesete u ovlaštene centre za zbrinjavanje ili specijalizirane kante koje možete pronaći u bilo kojem obližnjem velikom super marketu, trgovini elektronike ili električnih proizvoda za kućanstvo ili trgovačkim centrima koji imaju takve objekte.

Dizajnirao: SOGO na temelju europskih standarda kvalitete Uvoznik: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Španjolska Proizvod proizveden u KINI. Postprodajna služba: www.sogosat.com [e-mail] / 0034 902 222 161
