MANUAL DE UTILIZARE SS-21850 Sogo

• Citiți întotdeauna cu atenție manualul de instrucțiuni înainte de utilizare.
• Acest manual poate fi descărcat de pe pagina noastră de internet www.sogo.es
• Păstrați aceste instrucțiuni pentru referințe viitoare.

INSTRUCTIUNI DE SIGURANTĂ PENTRU UTILIZATOR

Precauții generale:

• Nu utilizati aparatul în alte scopuri decât cele descrise în acest manual.
• Acest produs este destinat utilizării în interior, neindustriale, necomerciale și numai pentru uz casnic. Nu utilizați articolul în aer liber sau în orice alt scop. Utilizarea greșită sau manipularea necorespunzătoare poate cauza probleme la aparat și poate provoca răniri utilizatorului.
• Asigurați-vă că tensiunea indicată pe plăcuța de identificare cores-punde cu tensiunea de rețea înainte de a conecta aparatul la priză.
• Nu utilizati niciodată accesorii care nu sunt recomandate de producător.
• Utilizarea accesorilor care nu sunt recomandate sau vândute de către producătorul aparatului poate provoca incendii, șocuri electrice sau vătămări corporale
• Nu utilizati aparatul dacă cablul sau fisa sunt deteriorate. În cazul în care cablul este deteriorat, acesta trebuie înlocuit numai de către producător, de către agentul său de service sau de către persoane calificate în mod similar, pentru a evita pericolele.
• În caz de functionare defectuoasă a aparatului sau dacă acesta a fost deteriorat în orice mod, returnați aparatul la cea mai apropiată unitate de service autorizată pentru examinare, reparare sau reglare.
• În caz de probleme hardware, nu încercați să reparați singur produ- sul. Reparațiile trebuie efectuate numai de către tehnicieni calificați.
• Opriti ventilatorul atunci când nu îl utilizati și înainte de dezasamblare sau curătare. Asamblati complet ventilatorul înainte de a-l porni din nou.
• AVERTISMENT: Pentru a reduce riscul de vătămare corporală, nu îndoți suporturile paletelor (denumite și “flanșe”) în timpul asamblării sau după instalare. Nu introduceti obiecte în calea paletelor.
• Pentru a evita rănirea personală sau deteriorarea ventilatorului și a altor obiecte, fiti prudent atunci când lucrați în jurul ventilatorului sau când îl curățați. Nu utilizați apă sau detergent atunci când curățați ven- tilatorul sau păletele acestuia. O cârpă uscată pentru praf sau o cârpă ușor umezită va fi potrivită pentru majoritatea operațiunilor de curățare.
• Aparatul nu trebuie utilizat de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsă de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate sau instruite.
• Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și de

persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunostințe, dacă acestea au fost suprave-gheate sau instruite cu privire la utilizarea aparatului în condiții de sigurantă și dacă au înteles pericolele implicate.

• Copiii trebuie să fie supravegheati pentru a se asigura că nu se joacă cu aparatul.
• Ćurățarea și întreținerea de către utilizator nu trebuie să fie efectuate de către copii.
• Tineti aparatul și cablul acestuia la îndemâna copiilor mai mici de 8 ani.
• Nu permiteti copiilor să utilizeze aparatul fără supraveghere.
  • Copiii nu trébuie să se joace cu aparatul.

Instrucțiuni de instalare

Vă rugăm să scoateți siguranța sau să opriți întrerupătorul de circuit pentru a întrerupe alimentarea cu energie electrică înainte de a instala ventilatorul. Asigurați-vă că toate conexiunile electrice sunt în conformitate cu legile și reglementările locale și cu codurile electrice naționale. Dacă nu sunteți familiarizat cu instalarea și cablarea electrică, vă rugăm să angajati în electrician calificat sau să consultați manualul de cablare.

1. Pentru siguranța dumneavoastră, toate conexiunile și deconectările electrice trebuie efectuate de un electrician calificat.
2. Orice actiune efectuată pentru conectarea electrică a dispozitivului trebuie efectuată după ce v-ati asigurat că alimentarea generală este deconectată, prin scoaterea siguranței corespunzătoare sau dezactivarea întrerupătorului de protecție, pentru a asigura izolarea totală a alimentării cu energie electrică.
3. Atunci când decideți unde să montați ventilatorul, asigurati-vă că există un spațiu de cel puțin 30 de înci (76 cm) între ventilator și orice perete sau alt obstacol cu care paletele ventilatorului s-ar putea ciocni. Cu cât această distanță este mai mare, cu atât mai eficient este fluxul de aer produs. După ce ventilatorul este montat, asigurati-vă că paletele nu se află la mai puțin de 2,3 m (7,8 ft) deasupra solului.
4. Punctul de ancorare pentru ventilator trebuie să poată susține o greutate de cel puțin 45 kg (100 pounds). Dacă montați pe o cutie de jonctiune de tavan, asigurați-vă că ventilatorul este susținut în mod adecvat pentru a preveni slăbirea sau rotirea.
5. Conexiunea electrică a ventilatorului trebuie să fie “împământată” (cablul de împământare al ventilatorului conectat la rețeaua de împământare a instalatiei) pentru a evita orice ramificatie care poate fi periculoasă pentru persoane.
6. Nu conectați alimentarea electrică a ventilatorului la niciun variator, potentiometru sau întrerupător de lumină, deoarece aceasta va cauza functionarea defectuoasă a ventilatorului și/sau va deteriora motorul. 7. Ventilatorul trebuie să fie conectat direct la un circuit de instalatie protejat corespunzător (întrerupător magnetotermic diferențial cu dimensiunea adecvată pentru consumul și

specificatiile tehnice ale ventilatorului). Folositi numai comanda ventilatorului pentru a-l porni sau opri.

1. Se recomandă să nu utilizati aceste tipuri de ventilatoare împreună cu instalatii de gaz simultan în aceeași încăpere.
2. Ventilatorul nu trebuie să fie deloc în mișcare și trebuie să se fi oprit complet înainte de a-și schimba direcția de rotație. Acest lucru va preveni deteriorarea motorului său și a unității de control, dacă este cazul.
3. Nu introduceți nimic care ar putea lovi paletele ventilatorului în traseul acestuia în timp ce se află în mișcare, deoarece acest lucru ar putea cauza daune persoanelor, poate deteriora paletele și poate decala echilibrul unității, provocând vibrății și clătinări.
4. După instalarea ventilatorului, asigurati-vă că toate elementele de fixare sunt bine fixate și strânse pentru a evita orice zgomot cauzat de elemente slăbite.
5. Din cauza miscării ventilatorului, anumite elemente de fixare se pot slăbi. Verificați toate elementele de fixare de cel puțin două ori pe an pentru a vă asigura că sunt suficient de strânse. Dacă este necesar, acestea trebuie să fie strânse din nou.
6. Carcasa motorului poate fi curățată cu o perie moale sau cu o cârpă care nu lasă scame, pentru a evita zgârierea suprafetei. Curățați lamele cu o cârpă care nu lasă scame. Important: Întrerúpeți alimentarea cu energie electrică principală înainte de a începe orice operațiune de întreținere. Nu curățați ventilatoarele cu apă sau cu o cârpă umedă.
7. ⚠️ AVERTISMENT: Dacă se observă o mișcare oscilantă neobisșnuită, opriți imediat utilizarea ventilatorului de tavan și contactați producătorul, agentul său de service sau persoane calificate corespunzător.
8. Că înlocuirea pieselor dispozitivului sistemului de suspendare de siguranță trebuie efectuată de către producător, de către agentul său de service sau de către persoane calificate în mod corespunzător.
9. Aparatele staționare care nu sunt echipate cu mijloace de deconectare de la rețeaua de alimentare având o separare a contactelor în toți polii care asigură deconectarea completă în cazul categoriei de supratensiune III, instrucțiunile precizează că mijloacele de deconectare trebuie încorporate în cablajul fix în conformitate cu regulile de cablare.
10. Mijloacele de fixare pentru atașarea la tavan, cum ar fi cârligele sau alte dispositive, trebuie să fie fixate cu o rezistentă suficientă pentru a rezista la o greutate de 4 ori mai mare decât cea a ventilatorului de tavan.
11. Că montarea sistemului de suspendare trebuie să fie efectuată de către producător, de către agentul său de service sau de către persoane calificate în mod corespunzător;
12. Verificați dacă toate şuruburile carcasei motorului sunt bine strânse.

13. Verificați dacă şuruburile care fixează suportul paletei ventilatorului de motór sunt strânse.

14. Verificați dacă conectorii cu piulițe din carcasa comutatorului nu se lovesc între ei.

15. Asigurați-vă că ați oprit alimentarea principală înainte de a intra în carcasa comutatorului.
16. Nu utilizati un regulator de viteză variabilă în stare solidă.
17. Este posibil ca ventilatorul să emită un anumit zgomot la început. Majoritatea zgomotelor sunt associate ventilatoarelor noi și vor dispărea în scurt timp.
18. Dacă lumina nu funcționează, asigurați-vă că firul este conectat la carcasa principală. Verificați dacă există fire slăbite sau deconectate în carcasa comutatorului ventilatorului. Verificați dacă există fire slăbite sau deconectate în kitul de iluminat. Verificați dacă există LED-uri defecte.

Notă: Nu se garantează că avertismentele și instrucțiunile importante indicate în acest manual acoperă toate condițiile și situațiile posibile care pot apărea. Trebuie să se înțeleagă că bunul simț, precautia și atenția sunt factori care nu pot fi inclusi în toate produsele. Acești factori pot și trebuie să fie asigurați numai de către utilizatorul care întreține și se bucură de acest ventilator.

3. SPECIFICATII TEHNICE

Tensiune Frecvență Puterea ventilatorului Puterea luminii
AC 220-240 V 50 Hz 36W 40W

Acest produs este în conformitate cu Regulamentul UE 2023/826 în temeiul Directivei 2009/125/CE privind cerințele de proiectare ecologică.

Consum de energie în modul oprit:

Consum de energie în modul standby:

Timpul după care produsul intră în modul oprit:

4. DESCRIEREA PIESELOR

A- Instalarea suportului de suspendare: Fixați suportul de suspendare de grinda tavanului sau de o bucată adecvată de lemn inserată între grinzile tavanului. Suportul trebuie fixat cu şuruburile lungi furnizate.
B. Scoateți şuruburile din protecția motorului. Scoateți platforma de montare și grupul de lumini. Asamblăți placa de montare și protecția motorului cu şuruburi și asamblăți grupul de lumini.
C. Scoateți stiftul R și stiftul transversal din tija de susținere. Treceti firele prin tija de susținere și introduceți tija de susținere în cuplaj.
D. Slăbiti cele 2 seturi de şuruburi din suportul tijei inferioare. Instalați stiftul transversal și fixați-l cu stiftul R.
E- Agățați cu atenție ansamblul ventilatorului în suportul de suspendare, care este atașat la cutia de priză. Asigurăți- vă că canelura din bilă este aliniată cu clema de pe suportul de suspendare.
F. După cablare, atașați baldachinul la suportul de suspendare împingând în sus și răsucind pentru a poziționa șuruburile în orificiile cheie, apoi strângeți șuruburile.

(1) Opriti alimentarea cu energie electrică a ventilatorului de la cutia de întreruperi și de la întrerupătorul de perete.

Notă: Dacă nu se deconectează alimentarea cu energie electrică, înainte de instalare, se pot produce vătămări grave sau decesul.

OFF

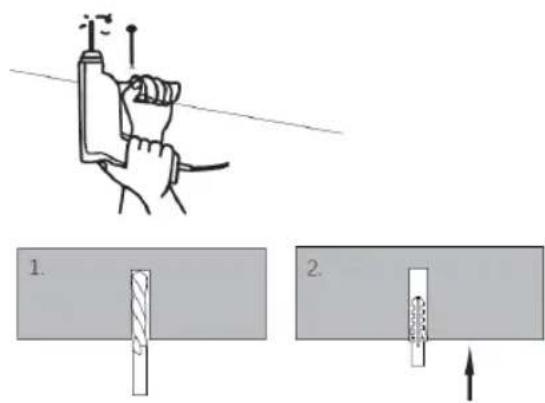

(2) Dacă este un tavan de ciment, vă rugăm să faceți gaura de instalare la locul de instalare.

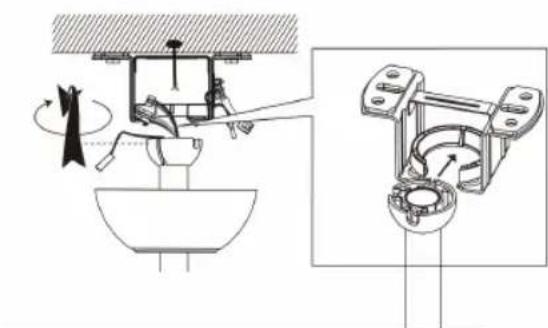

(3) Cuplați ventilatorul asamblat în suportul instalat

OPERARE TELECOMANDĂ Introduceți bateriile în telecomandă.

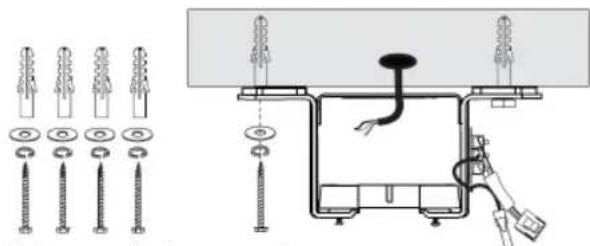

A. Tavan de ciment

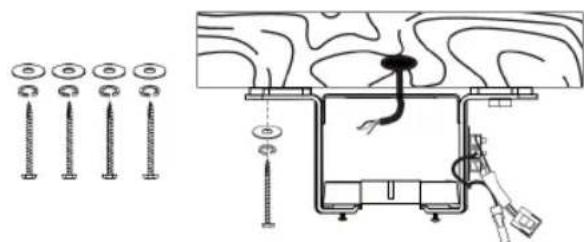

B. Tavan din lemn masiv

(4) Puneti receptorul în suport și aranjați firele.

1. Aprindere/stingere lumină: pentru a aprinde și stinge lumina
2. Viteza ventilatorului: pentru a selecta viteza ventilatorului între 1 și 6
3. Oprire ventilator: pentru a opri ventilatorul
4. Moduri de iluminare cu alb cald, lumină naturală și alb rece
5. Butonul de intensitate a luminii: cu acest buton se poate modifica intensitatea luminii.
6. Temporizator: pentru a selecta temporizatorul corespunzător
7. Buton de opriré
8. Functie de inversare și avansare a ventilatorului
9. Mod normal și mod somn

Conectarea telecomenzii la receptor:

1. Apăsați și îneți apăsat butonul Fan/Off în termen de 5 secunde de la pornire, iar indicatorul luminos al telecomenzii va clipi pentru a finaliza conectarea.
2. Pentru a anula asocierea, apăsați și țineți apăsat butonul Fan/Off în termen de 3 secunde de la pornire, iar indicatorul luminos al telecomenzii va clipi pentru a finaliza anularea asocierii.
3. Notă: Receptorul nu trebuie instalat cu susul în jos pentru a nu afecta denivelările tavanului
4. Receptorul este împărtit în intrare și iesire, asigurati-vă că conectați cablurile corect.
5. Întrerupătorul de perete trebuie să fie pornit pentru a controla eficient.

Alb cald: tineti apăsat butonul 4 pentru a modifica temperatura luminii „3000K”

Notă: Dacă culoarea reală a luminii este rece, atunci prin apăsarea acestui buton temperatura culorii se va schimba încet de la lumină rece la lumină caldă.

Alb rece: Apăsati și tineti apăsat pentru a modifica temperatura luminii „6500K”

Notă: Dacă culoarea reală a luminii este caldă, atunci prin apăsarea acestui buton temperatura culorii se va schimba încet de la lumină caldă la lumină rece.

Lumina zilei: Apăsați și țineți apăsat butonul 4 pentru a modifica temperatura luminii „3000-6500K”.

Notă: Dacă culoarea reală a luminii este rece, atunci prin apăsarea acestui buton temperatura culorii se va modifica treptat de la lumină rece la lumină caldă.

FUNCTIA DE ILUMINARE

Această unitate funcționează cu sistemul de funcții de lumină CCT, care ne permite să alegem tipul de lumină în funcție de nevoile noastre.

Există 3 culori de lumină în această funcție.

1. WW: Lumină albă rece

2. NW: Lumină de zi sau lumină normală

3. DW: Lumină albă caldă

Pentru a alege tipul de lumină, apăsați butonul corespunzător și selectați lumina în funcție de necesități și preferințe.

MODURI DE FUNCTIONARE A VENTILATORULUI

Acest ventilator funcționează în 2 moduri de funcționare:

Modul vânt normal: În acest mod, ventilatorul funcționează normal și are 6 viteze.

Modul de vânt pentru somn: în acest mod, ventilatorul funcționează la o viteză mai mică comparativ cu setările sale obișnuite. Această viteză redusă generează mai puțin zgomot, făcându-l potrivit pentru utilizare în timpul somnului sau în orele de liniște.

FUNCTIE REVERSIBILĂ

Ventilatorul reversibil este un tip de ventilator care are capacitatea de a schimba direcția fluxului de aer. Acest lucru înseamnă că poate împinge aerul înainte sau trage aerul înapoi, în funcție de modul de funcționare dorit. Mai jos este explicat mecanismul funcției de inversare.

1. Mod înainte: În acest mod, ventilatorul funcționează ca un ventilator tradițional, împingând aerul înainte. Acesta este modul pe care îl folosim în timpul vremii calde pentru a circula aerul și a crea un efect de răcire. Lamele ventilatorului se rotesc într-o direcție specifică, de obicei în sens invers acelor de ceasornic, pentru a împinge aerul înainte.

2. Mod invers: în modul invers, ventilatorul inversează direcția fluxului de aer, trăgând aerul înapoi. Acest mod este adesea utilizat în timpul vremii reci pentru a ajuta la distribuirea mai uniformă a aerului cald în întreaga cameră. Lamele ventilatorului se rotesc în direcția opusă, de obicei în sensul acelor de ceasornic, pentru a trage aerul înapoi.

Capacitatea de a comuta între modurile înainte și invers face ca ventilatoarele reversibile să fie versatile și potrivite pentru utilizare în diferite anotimpuri și condiții meteorologice. Aceasta permite un control mai bun asupra fluxului de aer și reglarea temperaturii într-un spațiu. Aceste ventilatoare se găsesc de obicei în ventilatoarele de tavan, ventilatoarele de fereastră și unele ventilatoare portabile, oferind flexibilitate și confort utilizatorilor.

KIT DE ECHILIBRARE DINAMICĂ A PALELOR (DE UTILIZAT CÂND ESTE NECESAR)

Cum se remediază astfel de probleme:

1. Asigurati-vă că toate paletele sunt fixate ferm de suporturile pentru palete.

2. Asigurați-vă că toate paletele sunt fixate ferm de corpul ventilatorului și că unghiul de înclinare al paletelor este acelasi.

3. Din partea inferioară a ventilatorului, inspectați vizual paletele și asigurați-vă că niciuna dintre ele nu este îndoită sau deplasată. Dacă observați că o paletă nu se află în poziția sau înclinarea corectă, îndoțiș ușor suportul paletei în poziția corectă.

4. Dacă ventilatorul este încă instabil, trebuie verificată alinierea palelor folosind o bandă de măsurare, măsurând distanța de la marginea din față a palei până la tavan. Asigurați-vă că aceasta este aceeași pentru toate palele și, dacă este necesar, efectuați mici ajustări îndoind ușor pala.

Dacă, după parcurgerea tuturor paşilor de mai sus, ventilatorul dvs. este încă instabil, atunci trebuie utilizat kitul de echilibrare dinamică a palelor.

- Porniți ventilatorul și reglați-l la cea mai mare viteză

- Opriti ventilatorul, selectati o pală și plasați clema de echilibrare pe aceasta, la jumătatea distantei dintre vârful paletei și capătul acesteia.

- Pornitii ventilatorul și observați dacă oscilația s-a îmbunătățit.

• Repetați acest pas pentru toate paletele și notați care paletă a înregistrat cea mai mare îmbunătătire.
• Asezați clema înapoi pe această pală și mișcați-o în sus și în jos pe lungimea paletei până când găsiti un punct care reduce oscilația.
• Instalați o greutate de echilibrare în acest punct, asigurându-vă că așezați greutatea pe fața superioară a paletei, de-a lungul liniei centrale. Este posibil să fie necesar să utilizați un cuțit ascuțit pentru a separa greutățile.
• Porniți ventilatorul și verificați dacă acum este stabil și funcționează bine.

7. CURĂȚARE ȘI ÎNTRETINERE

Curatenie:

1. Înainte de curățare, opritii unitatea, întrerupeți sursa de alimentare de la priza electrică și așteptați ca unitatea să se răcească.
2. Pentru a curăta unitatea, folositi o cârpă moale pentru a șterge orice praf.
3. Nu încercați să deschideți unitatea fără un electrician autorizat. Unitatea instalată necorespunzător poate fi periculoasă.
4. Curățați unitatea cel puțin o dată pe an.

Întreținere:

1. Solicitați repararea produsului dumneavoastră de către un electrician autorizat
2. Acest produs electric este în conformitate cu cerințele de siguranță relevante. Reparațiile trebuie efectuate numai de electricieni autorizați, folosind piese de schimb originale, altfel acest lucru poate duce la un pericol considerabil pentru utilizator.
3. Vă rugăm să contactați magazinul de care ați cumpărat produsul pentru serviciile post-vânzare, dacă există.

REZOLVAREA PROBLEMELOR

Ventilatorul nu funcționează	1. Verificați toate siguranțele sau întrerupătoarele de circuit, dacă ceva întrerupe alimentarea cu energie electrică a ventilatorului.2. Opriți alimentarea electrică și verificați toate conexiunile de cabluri la ventilator și în carcasa comutatorului. Aceasta trebuie efectuată de un electrician.
Ventilatorul se rotește, dar fluxul de aer este inadecvat	1. Este posibil ca ventilatorul să funcționeze în sens invers, astfel încât aerul să se îndrepte în sus.2. Este posibil ca în încăpere să se afle obiecte care obstrucționează fluxul de aer.3. Este posibil ca ventilatorul să fie prea mic pentru dimensiunea camerei.
Ventilatorul este zgomotos	1. Asigurați-vă că şuruburile care fixează brațul paletei la motor sunt strânse și că au fost folosite șaibele de blocare prevăzute în acest scop.2. Coborăți capota superioară pentru a asigura o separare de tavan de cel puțin 3 mm pentru a reduce zgomotul.3. Verificați dacă vreuna dintre lame este crăpată. Dacă da, înlocuiti toate lamele.4. Dacă aceasta este prima utilizare, lăsați ventilatorul pornit timp de cel puțin 8 ore.În cazul în care zgomotul mecanic continuă și după această perioadă, contactați un electrician autorizat.

Echilibrare - Probleme de balansare în timpul functionării ventilatorului

În cazul în care corpul ventilatorului se clatină în timpul funcționării sale, acesta nu este un semn de funcționare defectuoasă (chiar dacă se clatină câțiva centimetri). Pentru a reduce oscilațiile, puteți opri ventilatorul,și:

1. Verificati dacă toate paletele sunt fixate corect prin strângerea suruburilor.

2. Verificați distanța dintre fiecare paletă și tavan. Măsurătorile până la tavan pot fi efectuate așa cum se arată în următoarea diagramă. Dacă există variații și ați strâns deja corect șuruburile, verificați dacă toate paletele au aceeași formă. Dacă vreuna dintre ele are o formă vizibil diferită, acest lucru poate cauza un dezechilibru în timpul funcționării ventilatorului. Dacă ați efectuat pașii anteriori și oscilația nu s-a rezolvat, trebuie să aplicați echilibrarea dinamică cu ajutorul kitului furnizat, așa cum se explică mai jos:

3. Porniți ventilatorul la cea mai mare viteză pentru a genera cantitatea maximă de oscilație.

4. Opriti ventilatorul. 3. Alegeti o pozitie aleatorie a plăcii raftului de frunze (a se vedea imaginea) si puneti jos greutatea de echilibrare.

5. Porniți ventilatorul și verificați dacă oscilația s-a îmbunătățit sau s-a înrăutățit. Închideți-l din nou, dacă balansul nu se îmbunătătește, vă rugăm să ajustați poziția greutății de echilibrare. Repetați acest proces și determinați cea mai bună poziție pentru a reduce balansul.

6. Rupeti banda dublu-adezivă a blocului de cântărire și lipiți-l în poziția finală.

Acest dispozitiv este în conformitate cu Directiva UE de joasă tensiune 2014/35/CE.

Directiva de compatibilitate electromagnetică 2014/30/UE.

Directiva 2015/863/UE privind restricționarea utilizării a anumitor substanțe periculoase în electricitate.

Directiva 2009/125/CE privind proiectarea ecologică cerințe aplicabile produselor legate de energie.

Acest simbol de pe produs sau de pe ambalaj indică faptul că acest produs nu poate fi aruncat ca gunoi normale sau deșeuri menajere. Toate echipamentele electrice, electronice și unitățile care funcționează cu baterii trebuie să fie réclicate în mod corespunzător și în conformitate cu legile municipale locale. Le puteți recicla ducându-le la centre de eliminare autorizate de guvern sau la coșuri specializate, pe care le puteți găsi în orice super-piețe mari din apropiere, magazine de produse electronice sau electrocasnice sau mall-uri care au aceste tipuri de facilități disponibile.

Proiectat de: SOGO pe baza standardelor europene de calitate Importat de: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spania Produs fabricat in CHINA. Serviciu post-vânzare: www.sogosat.com [e-mail] / 0034 902 222 161
