MANUAL DE UTILIZADOR SS-21850 Sogo

Declaração de conformidade, responsabilidade pela eliminação dos produtos electrónicos, dados do importador e serviço pós-venda nas últimas páginas

• Ler sempre atentamente o manual de instruções antes de o utilizar.
• Este manual pode ser descarregado da nossa página Web www.sogo.es
• Conservar estas instruções para futura referência.

INSTRUÇÕES DE SEGURANÇA PARA O UTILIZADOR

Precauções gerais:

• Não utilizar o aparelho para qualquer outro fim que não o descrito neste manual.
• Este produto destina-se a ser utilizado em interiores, não industriais, não comerciais e apenas para uso doméstico. Não utilizar o aparelho no exterior ou para qualquer outro fim. Uma utilização incorrecta ou um manuseamento inadequado podem provocar problemas no aparelho e causar ferimentos ao utilizador.
• Assegurar-se de que a tensão indicada na placa de identificação corresponde à tensão da rede eléctrica antes de ligar o aparelho à tomada.
• Nunca utilizar acessórios que não sejam recomendados pelo fabricante.
• A utilização de acessórios não recomendados ou vendidos pelo fabricante do aparelho pode provocar um incêndio, um choque elétrico ou ferimentos nas pessoas
• Não utilize o aparelho sé o cabo ou a ficha estiverem danificados. Se o cabo estiver danificado, só deve ser substituído pelo fabricante, pelo seu agente de assistência ou por pessoas com qualificações semelhantes, de modo a evitar riscos.
• Em caso de mau funcionamento do aparelho, ou se este tiver sido danificado de alguma forma, devolva-o ao serviço de assistência autorizado mais próximo para ser examinado, reparado ou ajustado.
• Em caso de problemas de hardware, não tente reparar o produto por si próprio. As reparações só devem ser efectuadas por técnicos qualificados.
• Desligue o ventilador quando não estiver a ser utilizado e antes de o desmontar ou limpar. Montar completamente o ventilador antes de o voltar a ligar.
• AVISO: Para reduzir o risco de ferimentos pessoais, não dobre os suportes das pás (também designados por “flanges”) durante a montagem ou após a instalação. Não introduzir objectos no caminho das lâminas.
• Para evitar ferimentos pessoais ou danos no ventilador e noutros objectos, tenha cuidado ao trabalhar em redor ou ao limpar o ventilador. Não utilize água ou detergente para limpar a ventoinha ou as pás da ventoinha. Um pano de pó seco ou um pano ligeiramente humedecido será adequado para a maior parte das limpezas.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com

falta de experiência e conhecimentos, exceto se tiverem recebido supervisão ou instruções.

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, desde que tenham recebido supervisão ou instruções sobre a utilização do aparelho de forma segura e compreendam os perigos envolvidos.
• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• A limpeza e a manutenção pelo utilizador não devem ser efectuadas por crianças.
• Manter o aparelho e o respetivo cabo fora do alcance de crianças com menos de 8 anos.
• Não permitir que as crianças utilizem o aparelho sem supervisão.
• As crianças não devem brincar com o aparelho.

Instruções de instalação

Retire o fusível ou desligue o disjuntor para cortar a corrente antes de instalar a ventoinha. Certifique-se de que todas as ligações eléctricas estão em conformidade com as leis e regulamentos locais e com os códigos eléctricos nacionais. Se não estiver familiarizado com a instalação eléctrica e a cablagem, contrate um eletricista qualificado ou consulte o manual de cablagem.

1. Para sua segurança, todas as ligações e desligações eléctricas devem ser efectuadas por um eletricista qualificado.
2. Qualquer ação realizada para a ligação eléctrica do aparelho deve ser efectuada depois de se assegurar que a alimentação geral está desligada, retirando o fusível correspondente ou desarmando o interrutor de proteção, de modo a garantir o isolamento total da alimentação.
3. Ao decidir o local de montagem da ventoinha, certifique-se de que existe um espaço de pelo menos 76 cm (30 polegadas) entre a ventoinha e qualquer parede ou outro obstáculo com o qual as pás da ventoinha possam colidir. Quanto maior for esta distância, mais eficaz será o fluxo de ar produzido. Depois de a ventoinha estar montada, certifique-se de que as pás não estão a menos de 2,3 m (7,8 pés) acima do solo.
4. O ponto de ancoragem da ventoinha deve ser capaz de suportar um peso de pelo menos 45 kg (100 libras). Se a montagem for feita numa caixa de derivação de teto, certifique-se de que a ventoinha está adequadamente apoiada para evitar que se solte ou vire.
5. A ligação eléctrica do ventilador deve ser "ligada à terra" (o cabo de terra do ventilador ligado à rede de terra da instalação) para evitar

qualquer ramificação que possa ser perigosa para as pessoas.

1. Não ligar a fonte de alimentação do ventilador a reguladores de intensidade, potenciómetros ou interruptores de luz, uma vez que isso provocará o mau funcionamento do ventilador e/ou danificará o motor. O ventilador deve ser ligado diretamente a um circuito de instalação devidamente protegido (magneto interrutor diferencial térmico com a dimensão adequada ao consumo e especificações técnicas do ventilador). Utilizar apenas o comando do ventilador para o ligar ou desligar.
2. Recomenda-se que este tipo de ventiladores não seja utilizado em simultâneo com instalações de gás na mesma divisão.
3. O ventilador não deve estar em movimento e deve estar completamente parado antes de mudar o seu sentido de rotação. Isto evitará danos no motor e na unidade de controlo, se for caso disso.
4. Não introduza nada que possa atingir as pás do ventilador no seu percurso enquanto este estiver em movimento, pois isso pode causar danos a pessoas, pode danificar as pás e pode desequilibrar o equilíbrio da unidade, provocando vibrações e oscilações.
5. Depois de instalar o ventilador, certifique-se de que todas as fixações estão seguras e apertadas, de modo a evitar qualquer ruído provocado por elementos soltos.
6. Devido ao movimento do ventilador, algumas fixações podem soltar-se. Verificar todas as fixações duas vezes por ano, no mínimo, para garantir que estão suficientemente apertadas. Se necessário, devem ser reapertados.
7. A caixa do motor pode ser limpa com uma escova macia ou com um pano que não largue pêlos, para evitar riscar a superfície. Limpe as lâminas com um pano que não largue pêlos. Importante: Desligue a alimentação eléctrica principal antes de iniciar qualquer manutenção. Não limpar as ventoinhas com água ou um pano húmido.
8. AVISO: Se for observado um movimento oscilatório invulgar, pare imediatamente de utilizar o ventilador de teto e contacte o fabricante, o seu agente de assistência ou pessoas devidamente qualificadas.
9. Que a substituição de peças do dispositivo do sistema de suspensão de segurança deve ser efectuada pelo fabricante, pelo seu agente de assistência ou por pessoas devidamente qualificadas.
10. Se os aparelhos fixos não estiverem equipados com meios de desconexão da rede de alimentação que tenham uma separação de contactos em todos os pólos que permita a desconexão total em caso de sobretensão de categoria III, as instruções indicam que os meios de desconexão devem ser incorporados na cablagem fixa em conformidade com as regras relativas à cablagem.
11. Os meios de fixação ao teto, tais como ganchos ou outros dispositivos, devem ser fixados com uma resistência suficiente para

suportar 4 vezes o peso do ventilador de teto.

1. Que a montagem do sistema de suspensão deve ser efectuada pelo fabricante, pelo seu agente de assistência ou por pessoas devidamente qualificadas;
2. Verifique se todos os parafusos da carcaça do motor estão bem apertados.
3. Verifique se os parafusos que fixam o suporte da pá do ventilador ao motor estão bem apertados.
4. Verifique se os conectores dos parafusos de ligação na caixa do interruptor não estão a bater uns nos outros.
5. Certifique-se de desligar a alimentação principal antes de entrar na caixa do interruptor.
6. Não utilize um controlo de velocidade variável de estado sólido.
7. É possível que o seu ventilador emita algum tipo de ruído inicialmente. A maioria dos ruídos está relacionada com os novos ventiladores e desaparecerá em breve.
8. Se a luz não funcionar, certifique-se de que o fio está ligado ao compartimento principal. Verifique se há fios soltos ou desconectados no compartimento do interruptor do ventilador. Verifique se há fios soltos ou desconectados no kit de luz. Verifique se há luzes LED com defeito.

Nota: Os avisos e instruções importantes indicados neste manual não garantem a cobertura de todas as condições e situações possíveis que possam ocorrer. Deve ser entendido que o senso comum, a precaução e o cuidado são factores que não podem ser incluídos em todos os produtos. Estes factores podem e devem ser fornecidos apenas pelo utilizador que mantém e desfruta desta ventoinha.

1. ESPECIFICAÇÕES TÉCNICAS

Tensão Frequência	Potência do ventilador	Potência da luz
CA 220-240 V 50 Hz 36W 40W

Este produto está em conformidade com o regulamento da UE 2023/826 ao abrigo da diretiva 2009/125/CE sobre os requisitos de conceção ecológica. Consumo de energia no modo desligado: Consumo de energia no modo de espera: Tempo após o qual o produto entra no modo de desativação:

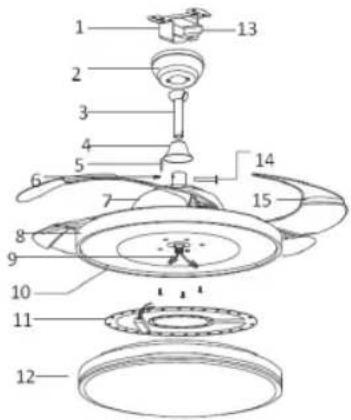

4. DESCRIÇÃO DAS PEÇAS

1. Suporte suspenso
2. Cobertura superior
3. Haste
4. Cobertura inferior
5. Pino de encaixe
6. Parafuso
7. Proteção superior
8. Proteção do motor
9. Fio de entrada
10. Placa de montagem
11. Luz LED
12. Tampa da luz
13. Receptor de controlo remoto
14. Porca sextavada
15. Lâminas
16. Controlo remoto (pilhas não incluídas)
17. Kit de equilíbrio das lâminas (quando aplicável)

5. INSTRUÇÕES DE MONTAGEM

A- Instalação do suporte de suspensão: Fixe o suporte de suspensão à viga do teto ou a uma peça de madeira adequada inserida entre as vigas do teto. O suporte deve ser fixado com os parafusos longos fornecidos.
B. Remova os parafusos da proteção do motor. Remova a plataforma de montagem e o conjunto de luzes. Monte a placa de montagem e a proteção do motor com parafusos e monte o conjunto de luzes.
C. Remova o pino R e o pino transversal da haste inferior. Passe os fios pela haste inferior e insira a haste inferior no acoplamento.
D. Solte os 2 conjuntos de parafusos no suporte da haste inferior. Instale o pino transversal e fixe com o pino R.

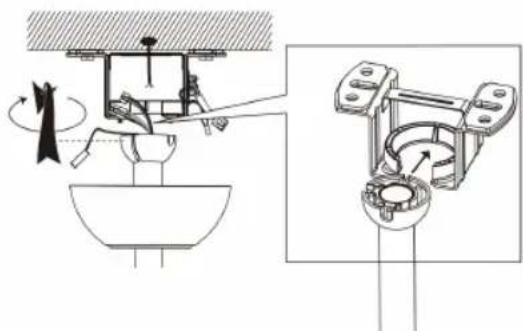

E- Pendure cuidadosamente o conjunto do ventilador no suporte de suspensão, que está fixado à caixa de saída. Certifique-se de que a ranhura na esfera está alinhada com a aba no suporte de suspensão.

F. Após a ligação dos fios, fixe o dossel ao suporte de suspensão empurrando para cima e rodando para encaixar os parafusos nos orifícios, depois aperte os parafusos.

(1) Desligue a fonte de alimentação da ventoinha na caixa do disjuntor e no interrutor de parede.

Nota: Se não desligar a fonte de alimentação, antes da instalação, pode provocar ferimentos graves ou morte.

OFF

(2) Se o teto for de cimento, faça o furo de instalação no local de instalação.

(4) Colocar o recetor no suporte e arrumar os fios.

6. INSTRUÇÕES DE UTILIZAÇÃO

OPERAÇÕES DO CONTROLO REMOTO Insira as pilhas no controlo remoto.

1. Luz ligada/desligada: para ligar e desligar a luz
2. Velocidades do ventilador: para selecionar as velocidades do ventilador de 1 a 6
3. Desligar o ventilador: para desligar o ventilador
4. Modos de luz com branco quente, luz do dia e branco frio
5. Botão de intensidade da luz: com este botão, a intensidade da luz pode ser alterada.
6. Temporizador: para selecionar o temporizador de acordo com a necessidade
7. Botão desligar
8. Função de inversão e avanço do ventilador
9. Modo normal e modo de sono

Emparelhamento do controlo remoto com o recetor:

1. Mantenha pressionado o botão Ventilador/Desligar dentro de 5 segundos após ligar a energia e a luz indicadora do controlo remoto piscará para concluir o emparelhamento.
2. Para desemparelhar, mantenha pressionado o botão Ventilador/Desligar dentro de 3 segundos após ligar e a luz indicadora do controle remoto piscará para concluir o desemparelhamento.
3. Observação: o receptor não deve ser instalado de cabeça para baixo para não afetar o desnível do teto
4. O receptor é dividido em entrada e saída, certifique-se de conectar a fiação correta.
5. O interruptor de parede deve estar ligado para controlar com eficácia.

Branco quente: mantenha premido o botão 4 para alterar a temperatura da luz «3000K»

Nota: Se a cor real da luz for fria, ao pressionar este botão, a temperatura da cor mudará lentamente de luz fria para luz quente.

Branco frio: mantenha premido para alterar a temperatura da luz «6500K»

Nota: Se a cor da luz atual for quente, ao pressionar este botão, a temperatura da cor mudará lentamente de luz quente para luz fria.

Luz diurna: Mantenha premido o botão 4 para alterar a temperatura da luz «3000-6500K»

Nota: Se a cor real da luz for fria, ao pressionar este botão, a temperatura da cor mudará lentamente de luz fria para luz quente.

FUNÇÃO DE LUZ

Esta unidade funciona com o sistema de função de luz CCT, que nos permite escolher o tipo de luz de acordo com a nossa necessidade.

Existem 3 cores de tipo de luz nesta função.

1. WW: Luz branca fria

2. NW: Luz diurna ou luz normal

3. DW: Luz branca quente

Para escolher o tipo de luz, pressione o botão correspondente e selecione a luz de acordo com a sua necessidade e preferência.

MODOS DE FUNCIONAMENTO DO VENTILADOR

Modo de vento para dormir: Neste modo, o ventilador funciona a uma velocidade mais baixa em comparação com as suas configurações normais. Esta velocidade reduzida gera menos ruído, tornando-o adequado para utilização durante o sono ou horas de silêncio.

FUNÇÃO REVERSÍVEL

O ventilador reversível é um tipo de ventilador que tem a capacidade de alterar a direção do fluxo de ar. Isto significa que pode empurrar o ar para a frente ou puxá-lo para trás, dependendo do modo de funcionamento desejado. Abaixo está explicado o mecanismo da função reversível.

1. Modo para a frente: Neste modo, o ventilador funciona como um ventilador tradicional, empurrando o ar para a frente. Este é o modo que usamos durante o tempo quente para fazer circular o ar e criar um efeito de arrefecimento. As pás do ventilador rodam numa direção específica, geralmente no sentido anti-horário, para empurrar o ar para a frente.

2. Modo reverso: No modo reverso, o ventilador inverte a direção do fluxo de ar, puxando o ar para trás. Este modo é frequentemente utilizado durante o tempo mais frio para ajudar a distribuir o ar quente de forma mais uniforme por toda a divisão. As pás do ventilador rodam na direção oposta, geralmente no sentido horário, para puxar o ar para trás.

A capacidade de alternar entre os modos para a frente e reverso torna os ventiladores reversíveis versáteis e adequados para utilização em várias estações e condições meteorológicas. Permite um melhor controlo do fluxo de ar e da regulação da temperatura dentro de um espaço. Estes ventiladores são normalmente encontrados em ventiladores de teto, ventiladores de janela e alguns ventiladores portáteis, oferecendo flexibilidade e conveniência aos utilizadores.

KIT DE EQUILÍBRIO DINÂMICO DAS PÁS (A UTILIZAR QUANDO APLICÁVEL) Como corrigir esses problemas:

1. Certifique-se de que todas as pás estão firmemente presas aos suportes das pás.

2. Certifique-se de que todas as pás estão firmemente presas ao corpo do ventilador e que o ângulo das pás é o mesmo.

3. A partir da parte inferior do ventilador, inspecione visualmente as pás e certifique-se de que nenhuma delas está dobrada ou desalinhada. Se notar que uma pá não está na posição ou inclinação correta, dobre suavemente o suporte da pá até à posição correta.

4. Se o ventilador ainda estiver instável, o alinhamento das pás deve ser verificado com uma fita métrica, medindo a distância da borda dianteira da pá até o teto. Certifique-se de que seja a mesma para todas as pás e, se necessário, faça pequenos ajustes dobrando suavemente a pá.

Se, após seguir todos os passos acima, o seu ventilador ainda estiver instável, então o kit de equilíbrio dinâmico das pás deve ser usado.

• Ligue o ventilador e ajuste-o para a velocidade máxima
• Desligue o ventilador, selecione uma pá e coloque o clipe de equilíbrio nela, a meio caminho entre a ponta da pá e a extremidade da pá.
• Ligue o ventilador e observe se a oscilação melhorou.
• Repita este passo em todas as pás e anote qual a pá que apresentou a maior melhoria.
• Coloque o clipe de volta nesta pá e mova-o para cima e para baixo ao longo do comprimento da pá até encontrar um ponto que reduza a oscilação.
• Instale um peso de equilíbrio nesse ponto, certificando-se de que coloca o peso na face superior da pá, ao longo da linha central. Pode ser necessário usar uma faca afiada para separar os pesos.
• Ligue o ventilador e verifique se agora está estável e funciona bem.

7. LIMPEZA E MANUTENÇÃO

Limpeza:

1. Antes de limpar, desligue a unidade, desligue a fonte de alimentação da tomada elétrica e espere que a unidade esfrie.
2. Para limpar a unidade, use um pano macio para limpar a poeira.
3. Não tente abrir a unidade sem um eletricista licenciado. Instalada incorretamente, a unidade pode ser perigosa.
4. Limpe a unidade pelo menos uma vez por ano.

Manutenção:

1. Faça com que seu produto seja reparado por um eletricista licenciado
2. Este produto elétrico está de acordo com os requisitos de segurança relevantes. Os reparos devem ser realizados apenas por eletricistas licenciados, usando peças sobressalentes originais, caso contrário, isso pode resultar em perigo considerável para o usuário.
3. Entre em contato com a loja onde comprou o produto para serviços pós-venda, se precisar.

RESOLUÇÃO DE PROBLEMAS

A ventoinha não funciona	1. Verifique todos os fusíveis ou disjuntores, se algo estiver a interromper o fornecimento de energia à ventoinha.2. Desligar a alimentação eléctrica e verificar todas as ligações dos fios à ventoinha e na caixa do interrutor. Esta operação deve ser efectuada por um eletricista.
A ventoinha roda mas o fluxo de ar é inadequado	1. A ventoinha pode estar a funcionar ao contrário, pelo que o ar está a subir.2. A sala pode conter objectos que obstruam o fluxo de ar.3. A ventoinha pode ser demasiado pequena para o tamanho da divisão.
A ventoinha é ruidosa	1. Certifique-se de que os parafusos que fixam o braço da pá ao motor estão bem apertados e que foram utilizadas as anilhas de segurança fornecidas para o efeito.2. Baixar a cobertura superior para garantir uma separação do teto não inferior a 3 mm para reduzir o ruído.3. Verifique se alguma das lâminas está rachada. Em caso afirmativo, substitua todas as lâminas.4. Se for a primeira utilização, deixar a ventoinha ligada durante pelo menos 8 horas. Se o ruído mecânico persistir após este período, contacte um eletricista certificado.

Equilíbrio - Problemas de oscilação durante o funcionamento da ventoinha

Se o corpo do ventilador oscilar durante o seu funcionamento, isso não é sinal de mau funcionamento (mesmo que oscile alguns centímetros). Para reduzir a oscilação, pode desligar a ventoinha e:

1. verificar se todas as pás estão corretamente fixadas, apertando os respectivos parafusos.

2. verificar a distância entre cada pá e o teto.

As medições até ao teto podem ser efectuadas como mostra o esquema seguinte. Se existirem variações e se já tiver apertado corretamente os parafusos Se existirem variações e já tiver apertado corretamente os parafusos, verifique se todas as lâminas têm a mesma forma.

Se alguma delas tiver uma forma visivelmente diferente, isso pode estar a causar um desequilíbrio durante o funcionamento do ventilador.

Se tiver completado os passos anteriores e a oscilação não tiver sido resolvida, deve aplicar equilíbrio dinâmico com o kit fornecido, conforme explicado abaixo:

1. Colocar o ventilador na velocidade mais alta para gerar a quantidade máxima de oscilação.

2. Desligue a ventoinha. Escolha uma posição aleatória da placa da prateleira de folhas (ver imagem) e pouse o peso da balança.

3. Ligue a ventoinha e verifique se o balanço melhorou ou piorou. Feche-a novamente, se a Se a oscilação não melhorar, ajuste a posição do peso de equilíbrio. Repetir este processo e determinar a melhor posição para reduzir o balanço.

4. Rasgar a fita de dupla face do bloco de pesagem e colá-la na posição final.

MODES DE FUNCIONAMENT DEL VENTILADOR

Technical Specification / Especificaciones Técnicas / Especificação técnica

ERP COMMISSION REGULATION (EU) No 327/2011

DECLARAÇÃO DE CONFORMIDADE

Este dispositivo está em conformidade com a Diretiva de Baixa Tensão 2014/35/CE.

A directiva de Compatibilidade Electromagnética 2014/30/UE.

A directiva 2015/863/UE relativa à restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos.

A directiva 2009/125/CE sobre os requisitos de concepção ecológica aplicáveis aos produto relacionados com a energia.

Este símbolo no produto ou na embalagem indica que este produto não pode ser descartado como lixo normal ou lixo doméstico. Todos os equipamentos elétricos, eletrônicos e unidades a bateria devem ser reciclados de maneira adequada e de acordo com as leis municipais locais. Você pode reciclá-los levando-os a um centro de descarte autorizado pelo governo ou a lixeiras especializadas que você pode encontrar em grandes supermercados próximos, lojas de produtos eletrônicos ou eletrodomésticos ou shoppings que tenham esse tipo de instalações disponíveis.

Desenhado por: SOGO baseado em padrões de qualidade europeus Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valência, Espanha Produto fabricado na CHINA. Serviço pós-venda: www.sogosat.com [e-mail] / 0034 902 222 161
