BRUGSANVISNING SS-21850 Sogo

• Læs altid instruktionsbogen omhyggeligt, før du bruger den.
• Denne manual kan downloades fra vores hjemmeside www.sogo.es.
• Opbevar disse instruktioner til fremtidig reference.

SIKKERHEDSINSTRUKTIONER TIL BRUGEREN

Generelle forholdsregler:

• Brug ikke apparatet til andre formål end dem, der er beskrevet i denne vejledning.
• Dette produkt er beregnet til indendørs, ikke-industriel, ikke-kommerciel og kun til husholdningsbrug. Brug ikke produktet udendørs eller til andre formål. Misbrug eller ukorrekt håndtering kan forårsage problemer med apparatet og skade brugeren.
• Sørg for, at den spænding, der er angivet på typeskiltet, stemmer overens med netspændingen, før du tilslutter apparatet.
• Brug aldrig tilbehør, der ikke er anbefalet af producenten.
• Brug af tilbehør, der ikke er anbefalet eller solgt af apparatets producent, kan resultere i brand, elektrisk stød eller personskade.
• Brug ikke apparatet, hvis ledningen eller stikket er beskadiget. Hvis ledningen er beskadiget, må den kun udskiftes af producenten, dennes serviceagent eller tilsvarende kvalificerede personer for at undgå farer.
• Hvis apparatet ikke fungerer korrekt, eller hvis det er blevet beskadiget på nogen måde, skal det returneres til nærmeste autoriserede serviceværksted for undersøgelse, reparation eller justering.
• I tilfælde af hardwareproblemer må du ikke selv forsøge at reparere produktet. Reparationer bør kun udføres af kvalificerede teknikere.
• Sluk for ventilatoren, när den ikke er i brug, og för den skilles ad eller rengøres. Saml ventilatoren helt, för den tændes igen.
• ⚠️ ADVARSEL: For at reducere risikoen for personskade må vingebeslagene (også kaldet “flanger”) ikke bøjes under monteringen eller efter installationen. Indsæt ikke genstande i vingernes bane.
• For at undgå personskade eller skade på ventilatoren og andre genstande skal du være forsigtig, når du arbejder omkring eller rengør ventilatoren. Brug ikke vand eller rengøringsmiddel til rengøring af ventilatoren eller ventilatorbladene. En tør støvklud eller en let fugtet klud vil være velegnet til det meste rengøring.
• Apparatet må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre de er blevet overvåget eller instrueret.
• Dette apparat kan bruges af børn fra 8 år og opefter og personer

med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på en sikker måde og forstår de involverede farer.

• Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn.
• Opbevar apparatet og dets ledning utilgængeligt for børn under 8 år.
• Lad ikke børn bruge apparatet uden opsyn.
• Børn må ikke lege med apparatet.

Installationsvejledning

Fjern sikringen, eller sluk for afbryderen for at afbryde strømmen, før ventilatoren installeres. Sørg for, at alle elektriske tilslutninger er i overensstemmelse med lokale love, regler og nationale elektriske forskrifter. Hvis du ikke er fortrolig med elektrisk installation og ledningsføring, bedes du hyre en kvalificeret elektriker eller konsultere ledningsvejledningen.

1. Af hensyn til din sikkerhed bør alle elektriske tilslutninger og frakoblinger udføres af en kvalificeret elektriker.
2. Enhver handling, der udføres for den elektriske tilslutning af enheden, skal udføres efter at have sikret, at den generelle strømforsyning er afbrudt ved at fjerne den tilsvarende sikring eller deaktivere beskyttelsesafbryderen for at sikre total isolering af strømforsyningen.
3. Når du beslutter, hvor ventilatoren skal monteres, skal du sørge for, at der er mindst 76 cm (30 tommer) mellem ventilatoren og enhver væg eller anden forhindring, som ventilatorbladene kan kollidere med. Jo større denne afstand er, jo mere effektiv bliver luftstrømmen. Når ventilatoren er monteret, skal du sørge for, at vingerne er mindst 2,3 m (7,8 ft) over jorden.
4. Ventilatorens forankringspunkt skal kunne bære en vægt på mindst 45 kg (100 pund). Hvis ventilatoren monteres på en samledåse i loftet, skal den understøttes tilstrækkeligt for at forhindre, at den løsner sig eller drejer rundt.
5. Ventilatorens elektriske forbindelse skal være "jordet" (ventilatorens jordkabel forbundet til installationens jordingsnetværk) for at undgå forgreninger, der kan være farlige for mennesker.
6. Tilslut ikke ventilatorens strømforsyning til lysdæmpere, potentiometre eller lyskontakter, da det vil få ventilatoren til at fungere dårligt og/eller vil beskadige motoren. Ventilatoren skal tilsluttes direkte til et korrekt beskyttet installationskredsløb (magnetisk termisk differentialafbryder med passende størrelse til ventilatorens forbrug og tekniske specifikationer). Brug kun ventilatorens

kontrol til at tænde eller stoppe den.

1. Det anbefales ikke at bruge disse typer ventilatorer sammemed gasinstallationer samtidigt i samme rum.
2. Ventilatoren må slet ikke være i bevægelse og skal være standset helt, før den skifter omdrejningsretning. Dette vil forhindre skader på motoren og på styreenheden, hvis det er relevant.
3. Indsæt ikke noget, der kan ramme ventilatorens vinger, i dens bane, mens den er i bevægelse, da dette kan forårsage skade på mennesker, kan beskadige vingerne og kan forskyde enhedens balance og forårsage vibrationer og slingren.
4. Efter installation af ventilatoren skal du sikre dig, at alle fa gørelser er sikre og strammede for at undgå støj forårsaget af løse elementer.
5. På grund af ventilatorens bevægelse kan visse fastgørelser blive løse. Kontrollér alle fastgørelser mindst to gange om året for at sikre, at de er tilstrækkeligt stramme. Hvis det er nødven digt, skal de efterspændes.
6. Motorhuset kan rengøres med en blød børste eller en fnugfri klud for at undgå at ridse overfladen. Rengør knivene med en fnugfri klud. Vigtigt: Sluk for hovedstrømforsyningen, før du påbegynder nogen form for vedligeholdelse. Rengør ikke ventilatorerne med vand eller en fugtig klud.
7. ADVARSEL: Hvis der observeres en usædvanlig svingende bevægelse, skal du straks stoppe med at bruge loftventilatoren og kontakte producenten, dennes serviceagent eller kvalificerede personer.
8. Udskiftning af dele af sikkerhedsophængssystemet skal udføres af producenten, dennes serviceagent eller kvalificerede personer.
9. Stationære apparater, der ikke er udstyret med midler til af-brydelse fra forsyningsnettet med en kontaktadskillelse i alle poler, der giver fuld afbrydelse under overspændingskategori III, angiver instruktionerne, at midler til afbrydelse skal inkorporeres i den faste ledning i overensstemmelse med ledningsreglerne.
10. Fastgørelsesanordningerne til loftet, såsom kroge eller andre anordninger, skal være fastgøres med en tilstrækkelig styrke til at modstå 4 gange loftventilatorens vægt.
11. Monteringen af ophængningssystemet skal udføres af producenten, dennes serviceagent eller kvalificerede personer;
12. Kontroller, at alle skruer på motorhuset sidder fast.
13. Kontroller, at skruerne, der fastgør ventilatorbladholderen til motoren, er strammet.
14. Kontroller, at kabelmufferne i afbryderhuset ikke rasler mod hinanden.

15. Sørg for at slukke for hovedstrømmen, inden du åbner afbryderhuset.

16. Brug ikke en fast tilstandsvariabel hastighedskontrol.

17. Det er muligt, at din ventilator afgiver en vis støj i starten. De fleste støjgener er forbundet med nye ventilatorer og forsvinder hurtigt.
18. Hvis lyset ikke virker, skal du kontrollere, at ledningen er tilsluttet hovedhuset. Kontroller, om der er løse eller afbrudte ledninger i ventilatorens afbryderhus. Kontroller, om der er løse eller afbrudte ledninger i lyssættet. Kontroller, om der er defekte LED-lamper.

Bemærk: De vigtige advarsler og instruktioner, der er angivet i denne manual, er ikke garanteret at dække alle mulige forhold og situationer, der kan opstå. Det skal forstås, at sund fornuft, forsigtighed og omhu er faktorer, der ikke kan inkluderes i alle produkter. Disse faktorer kan og skal kun tilvejebringes af den bruger, der vedligeholder og nyder denne ventilator.

1. TEKNISKE SPECIFIKATIONER

Spænding Frekvens Ventilatorens effekt Lys effekt
AC 220-240 V 50 Hz 36W 40W

Dette produkt er i overensstemmelse med EU-forordning 2023/826 under direktiv 2009/125/EF om krav til miljøvenligt design.

Strømforbrug i slukket tilstand:

Strømforbrug i standbytilstand:

Tid, hvorefter produktet går i slukket tilstand:

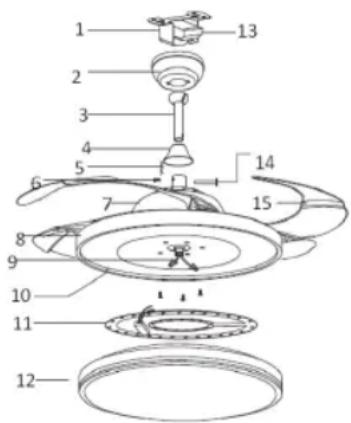

4. BESKRIVELSE AF DELE

1. Hængende beslag
2. ∅vre baldakin
3. Nedstang
4. Nedre baldakin
5. Snap-stift
6. Skrue
7. ∅vre afskærmning
8. Motorskærm
9. Indgangskabel
10. Monteringsplade
11. LED-lys
12. Lysafskærmning
13. Fjernbetjeningsmodtager
14. Sekskantmøtrik
15. Klinger
16. Fjernbetjening (batterier medfølger ikke)
17. Bladbalanceringssæt (når det er relevant)

A- Montering af ophængsbeslag: Fastgør ophængsbeslaget til loftsbjælken eller et passende stykke træ, der er indsat mellem loftsbjælkerne. Beslaget skal fastgøres med de medfølgende lange skruer.
B. Fjern skruerne fra motorafskærmningen. Fjern monteringsplatformen og lysgruppen. Saml monteringspladen og motorafskærmningen med skruer, og saml lysgruppen.
C. Fjern R-stiften og krydsstiften fra nedstangen. Træk ledningerne gennem nedstangen, og indsæt nedstangen i koblingen.
D. Løsn 2 sæt skruer i nedstangsstøtten. Monter krydsstiften og fastgør den med R-stiften.
E- Hæng forsigtigt ventilatorenheden i ophængsbeslaget, som er fastgjort til stikkontaktboksen. Sørg for, at rillen i kuglen er på linje med tappen på ophængsbeslaget.
F. Efter kabelføring fastgøres baldakinen til ophængsbeslaget ved at skubbe den op og dreje den til de placerede skruer i nøglehullerne og derefter stramme skruerne.

Hinge ball Cavages Diaminach Copper Bisc Biscuera Cracker Cracker pit

(1) Bemærk: Sluk for ventilatorens strømforsyning ved afbryderboksen og vægafbryderen.

Bemærk: Hvis strømforsyningen ikke afbrydes før installationen, kan det resultere i alvorlig personskade eller død.

(2) Hvis det er et cementloft, skal du bore installationshullet på installationsstedet.

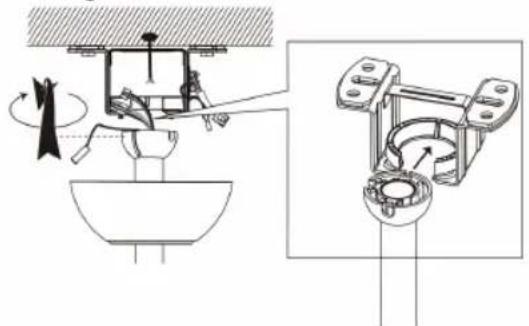

B. Loft af massivt træ

(3) Klik den samlede ventilator fast i det montere-de beslag.

(4) Sæt modtageren i beslaget, og arranger ledningerne.

Sæt batterierne i fjernbetjeningen.

1. Lys til/fra: til at tænde og slukke lyset
2. Ventilatorhastigheder: til at vælge ventilatorhastigheder fra 1-6
3. Ventilator slukket: for at slukke ventilatoren
4. Lysindstillinger med varm hvid, dagslys og kold hvid
5. Lysintensitetsknap: med denne knap kan lysintensiteten ændres.
6. Timer: til at vælge timeren i overensstemmelse hermed
7. Fra-knap
8. Funktion til at vende ventilatorens retning
9. Normal og søvntilstand

Parring af fjernbetjening med modtageren:

1. Hold Fan/Off-knappen nede inden for 5 sekunder efter tænding, og fjernbetjeningens indikatorlampe blinker for at fuldføre parringen.
2. For at afbryde parringen skal du holde Fan/Off-knappen nede inden for 3 sekunder efter tænding, hvorefter fjernbetjeningens indikatorlampe blinker for at afslutte afbrydelsen af parringen.

· Bemærk: Modtageren må ikke installeres på hovedet for ikke at påvirke ujævnheder i loftet.
- Modtageren er opdelt i indgang og udgang. Sørg for at tilslutte de korrekte ledninger.
· Vægafbryderen skal være tændt for at kunne styre effektivt.

Varm hvid: Hold knap 4 nede for at ændre lysets temperatur til "3000K"

Bemærk: Hvis den aktuelle lysfarve er koldt lys, vil farvetemperaturen skifte langsomt fra koldt lys til varmt lys, när du trykker på denne knap.

Køligt hvidt: Tryk og hold nede for at ændre lysets temperatur til "6500K"

Bemærk: Hvis den aktuelle lysfarve er varmt lys, vil farvetemperaturen ændre sig langsomt fra varmt lys til koldt lys, när du trykker på denne knap.

Dagslys: Hold knap 4 nede for at ændre lysets temperatur "3000-6500K".

Bemærk: Hvis den aktuelle lysfarve er koldt lys, vil farvetemperaturen skifte langsomt fra koldt lys til varmt lys, när du trykker på denne knap.

LYSFUNKTION

Denne enhed fungerer med CCT-lysfunktionssystemet, som giver os mulighed for at vælge lystype efter vores behov.

Der er 3 farver af lys i denne funktion.

1. WW: Koldt hvidt lys
2. NW: Dagslys eller normalt lys
3. DW: Varmt hvidt lys

For at vælge lyset skal du trykke på den tilsvarende knap og vælge lyset efter behov og ønske.

VENTILATORENS DRIFTSMODI

Denne ventilator har 2 driftsindstillinger:

Normal vindtilstand: I denne normale vindtilstand fungerer ventilatoren normalt og med 6 hastigheder.

Sleep-tilstand: I denne tilstand kører ventilatoren med en lavere hastighed end ved normal indstilling. Den reducerede hastighed genererer mindre støj og gør den velegnet til brug under søvn eller i stille timer.

REVERSIBEL FUNKTION

En reversibel ventilator er en type ventilator, der har mulighed for at ændre luftstrømmens retning. Det betyder, at den enten kan skubbe luften fremad eller trække luften bagud, afhængigt af den ønskede driftsfunktion. Nedenfor er mekanismen for reverseringsfunktionen forklaret.

1. Fremadgående tilstand: I denne tilstand fungerer ventilatoren som en traditionel ventilator og skubber luften fremad. Dette er den tilstand, vi bruger i varmt vejr for at cirkulere luften og skabe en køleeffekt. Ventilatorens vinger roterer i en bestemt retning, normalt mod uret, for at skubbe luften fremad.
2. Omvendt tilstand: I omvendt tilstand vender ventilatoren luftstrømmen og trækker luften bagud. Denne tilstand bruges ofte i koldt vejr for at hjælpe med at fordele varm luft mere jævnt i rummet. Ventilatorens vinger roterer i modsat retning, normalt med uret, for at trække luften bagud. Muligheden for at skifte mellem fremad- og reverseret tilstand gør reversible ventilatorer alsidige og velegnede til brug i forskellige årstider og vejrforhold. Det giver bedre kontrol over luftstrømmen og temperaturreguleringen i et rum. Disse ventilatorer findes ofte i loftsventilatorer, vinduesventilatorer og nogle bærbare ventilatorer, hvilket giver brugerne fleksibilitet og bekvemmelighed.

DYNAMISK BLADBALANCERINGSSÆT (BRUGES, NÅR DET ER RELEVANT)

Sådan afhjælpes sådanne problemer:

1. Sørg for, at alle vinger er fastgjort til vingebeslagene.
2. Sørg for, at alle vinger er fastgjort til ventilatorhuset, og at vingerne har samme hældning.
3. Undersøg vingerne visuelt fra bunden af ventilatoren, og sørg for, at ingen af dem er bøjede eller skæve. Hvis du bemærker, at en vinge ikke er i den rigtige position eller vinkel, skal du forsigtigt bøje vingeholderen til den korrekte position.
4. Hvis ventilatoren stadig er ustabil, skal vingenes sporingsposition kontrolleres ved hjælp af et målebånd. Mål afstanden fra vingenes forkant til loftet. Sørg for, at denne afstand er den samme for alle vinger, og foretag om nødvendigt små justeringer ved forsigtigt at bøje vingen. Hvis din ventilator stadig er ustabil, selvom du har fulgt alle ovenstående trin, skal du bruge det dynamiske bladbalanceringssæt.
5. Tænd ventilatoren og indstil den til den højeste hastighed.
6. Sluk ventilatoren, vælg en vinge og sæt balanceklemmen på den, halvvejs mellem vingespidsen og vingens ende.
7. Tænd ventilatoren og se, om svingningen er blevet mindre.
8. Gentag dette trin på alle vingerne, og noter, hvilken vinge der viste den største forbedring.
9. Sæt klemmen tilbage på dette blad og flyt den op og ned på bladets længde, indtil du har fundet et sted, der reducerer rysten.
10. Installer en afbalanceringsvægt på dette sted, og sørg for at placere vægten på bladets overside langs midterlinjen. Det kan være nødvendigt at bruge en skarp kniv til at adskille vægtene.
11. Tænd ventilatoren og kontroller, at den nu er stabil og fungerer korrekt.

7. RENG∅RING OG VEDLIGEHOLDELSE

Rengøring:

1. Før rengøring skal du slukke for enheden, afbryde strømforsyningen fra stikkontakten og vente på, at enheden køler ned.
2. Brug en blød klud til at tørre støv af enheden.
3. Forsøg ikke at åbne enheden uden en autoriseret elektriker. En ukorrekt installeret enhed kan være farlig.
4. Rengør enheden mindst en gang om året.

Vedligeholdelse:

1. Få dit produkt repareret af en autoriseret elektriker.
2. Dette elektriske produkt er i overensstemmelse med de relevante sikkerhedskrav. Reparationer må kun udføres af autoriserede elektrikere med brug af originale reservedele, da det ellers kan medføre betydelig fare for brugeren.
3. Kontakt venligst den butik, hvor du købte produktet, for eventuel eftersalgsservice.

PROBLEML∅SNING

Blæseren virker ikke 1. Tjek alle sikringer eller afbrydere, hvis der er noget, der forstyrrer strømforsyningen til ventilatoren.2. Sluk for strømmen, og kontroller alle ledningsforbindelser til ventilatoren og i kontakthuset. Det skal udføres af en elektriker.
Ventilatoren drejer, men luftstrømmen er utilstrækkelig	1.Ventilatoren kører måske baglæns, så luften blæser opad.2.Der kan være ting i rummet, som blokerer for luftstrømmen.3. Ventilatoren kan være for lille i forhold til rummets størrelse.
Ventilatoren er støjende	1. Sørg for, at skruerne, der fastgør vingearmen til motoren, er stramme, og at de medfølgende låseskiver er blevet brugt.2. Sænk den øverste baldakin for at sikre en adskillelse fra loftet på mindst 3 mm for at reducere støjen.3. Kontrollér, om nogle af bladene er knækket. Hvis ja, skal alle blade udskiftes.4. Hvis det er første gang, ventilatoren bruges, skal den være tændt i mindst 8 timer. Hvis den mekaniske støj fortsætter efter denne periode, skal du kontakte en autoriseret elektriker.

Afbalancering - Slingrende problemer under ventilatorens drift

Hvis ventilatorhuset slingrer under drift, er det ikke et tegn på funktionsfejl (heller ikke hvis det slingrer nogle få centimeter). For at reducere slingren kan du slukke for ventilatoren og:

1. Kontrollér, at alle blade er fastgjort korrekt ved at stramme skruerne.

2. Kontroller afstanden mellem hver vinge og loftet. Målingerne til loftet kan udføres som vist i følgende diagram. Hvis der er variationer, og du allerede har spændt skruerne korrekt, skal du kontrollere, at alle lameller har samme form. Hvis nogen af dem har en form, der er synligt anderledes, kan det forårsage en ubalance under ventilatorens drift. Hvis du har gennemført de foregående trin, og ubalancen ikke er forsvundet, skal du anvende dynamisk afbalancering med det medfølgende sæt, som forklaret nedenfor:

3. Drej ventilatoren til den højeste hastighed for at generere den maksimale mængde svingninger.

4. Sluk for ventilatoren. Vælg en tilfældig position på bladhyldepladen (se billede), og læg balancevægten ned.

5. Tænd for ventilatoren, og tjek, om svingningen er blevet bedre eller værre. Luk den igen, og hvis svingningen ikke bliver bedre, skal du justere balancevægtens position. Gentag denne proces, og find den bedste position til at reducere svingningen.

6. Riv den dobbeltsidede tape af vægtblokken, og sæt den fast på den endelige position.

Denne enhed overholder EU's

lavspændingsdirektiv 2014/35/EF.

Direktiv om elektromagnetisk kompatibilitet

2014/30/EU

Direktiv 2015/863/EU om begrænsning af brugen af visse farlige stoffer i elektrisk.

Direktiv 2009/125/EF om miljøvenligt design krav, der gælder for energirelaterede produkter.

IZJAVA O SKLADNOSTI

Ta naprava je v skladu z direktivo EU o nizki napetosti 2014/35/ES.

Dette symbol på produktet eller på emballagen angiver, at dette produkt ikke må bortskaffes som almindeligt affald eller husholdningsaffald. Alt elektrisk, elektronisk udstyr og batteridrevne enheder skal genbruges på korrekt måde og i overensstemmelse med de lokale kommunale love. Du kan genbruge dem ved at bringe dem til statsautoriserede bortskaffelsescentre eller specialiserede skraldespande, som du kan finde i alle nærliggende store supermarkeder, elektronik- eller elektriske husholdningsprodukter eller indkøbscentre, som har disse typer faciliteter til rådighed.

Designet af: SOGO baseret på europæiske kvalitetsstandarder Importeret af: Sanysan Appliances S.L, NIF : B98753056, C/ Barcas 2, 2, 46002 Valencia, Spanien Produkt fremstillet i KINA. Eftersalgsservice: www.sogosat.com [e-mail] / 0034 902 222 161
