MANUALE UTENTE SS-21850 Sogo

Dichiarazione di conformità, Responsabilità dello smaltimento dei prodotti elettronici, Informazioni sugli importatori eAssistenza post-vendita nelle ultime pagine.

IMPORTANTE:

• Leggere sempre attentamente le istruzioni prima dell'uso.
• Questo manuale può essere scaricato dalla nostra pagina web www.sogo.es.
• Conservare queste istruzioni per riferimenti futuri.

ISTRUZIONI DI SICUREZZA PER L'UTENTE

Precauzioni generali:

• Non utilizzare l'apparecchio per scopi diversi da quelli descritti nel presente manuale.
• Questo prodotto è destinato a un uso interno, non industriale, non commerciale e solo domestico. Non utilizzare l'apparecchio all'aperto o per altri scopi. L'uso improprio o non corretto può causare problemi all'apparecchio e provocare lesioni all'utente.
• Prima di collegare l'apparecchio, accertarsi che la tensione indicata sulla targhetta corrisponda a quella di rete.
  • Non utilizzare mai accessori non raccomandati dal produttore.
• L'uso di accessori non raccomandati o venduti dal produttore dell'apparecchio può provocare incendi, scosse elettriche o lesioni alle persone.
• Non utilizzare l'apparecchio se il cavo o la spina sono danneggiati. Se il cavo è danneggiato, deve essere sostituito solo dal produttore, dal suo agente di assistenza o da persone qualificate in modo analogo, per evitare rischi.
• In caso di malfunzionamento dell'apparecchio, o se è stato danneggiato in qualsiasi modo, restituire l'apparecchio al più vicino centro di assistenza autorizzato per l'esame, la riparazione o la regolazione.
• In caso di problemi hardware, non tentare di riparare il prodotto da soli. Le riparazioni devono essere effettuate esclusivamente da tecnici qualificati.
• Spegnere il ventilatore quando non viene utilizzato e prima di smontarlo o pulirlo. Montare completamente il ventilatore prima di riaccenderlo.
  • AVVERTENZA: per ridurre il rischio di lesioni personali, non piegare le staffe delle pale (dette anche “flange”) durante il montaggio o dopo l’installazione. Non inserire oggetti nel percorso delle pale.
• Per evitare lesioni personali o danni al ventilatore e ad altri oggetti, prestare attenzione quando si lavora intorno al ventilatore o lo si pulisce. Per la pulizia del ventilatore o delle pale non utilizzare acqua o detergenti. Per la maggior parte delle operazioni di pulizia è sufficiente un panno asciutto o leggermente inumidito.
• L'apparecchio non deve essere utilizzato da persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, a meno che non sia stata fornita loro una supervisione o un'istruzione.
• Questo apparecchio può essere utilizzato da bambini di età pari o

superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi.

• I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non devono essere effettuate dai bambini.
• Tenere l'apparecchio e il suo cavo fuori dalla portata dei bambini di età inferiore a 8 anni.
• Non permettere ai bambini di utilizzare l'apparecchio senza supervisione.
• I bambini non devono giocare con l'apparecchio.

Istruzioni per l'installazione

Prima di installare il ventilatore, rimuovere il fusibile o spegnere l'interruttore automatico per interrompere l'alimentazione. Assicurarsi che tutti i collegamenti elettrici siano conformi alle leggi e ai regolamenti locali e ai codici elettrici nazionali. Se non si ha familiarità con l'installazione e il cablaggio elettrico, rivolgersi a un elettricista qualificato o consultare il manuale di cablaggio.

1. Per la vostra sicurezza, tutti i collegamenti e le disconnessioni elettriche devono essere eseguiti da un elettricista qualificato.
2. Qualsiasi operazione di collegamento elettrico del dispositivo deve essere eseguita dopo essersi assicurati che l'alimentazione generale sia stata scollegata, rimuovendo il fusibile corrispondente o disattivando l'interruttore di protezione, al fine di garantire l'isolamento totale dell'alimentazione.
3. Quando si decide dove montare il ventilatore, assicurarsi che vi sia uno spazio di almeno 30 pollici (76 cm) tra il ventilatore e qualsiasi parete o altro ostacolo con cui le pale del ventilatore potrebbero scontrarsi. Maggiore è questa distanza, più efficace sarà il flusso d'aria prodotto. Una volta montato il ventilatore, accertarsi che le pale non si trovino a meno di 2,3 m dal suolo.
4. Il punto di ancoraggio del ventilatore deve essere in grado di sostenere un peso di almeno 100 libbre (45 kg). Se si monta su una scatola di giunzione a soffitto, assicurarsi che il ventilatore sia adeguatamente sostenuto per evitare che si allenti o si giri.
5. Il collegamento elettrico del ventilatore deve essere “a terra” (il cavo di terra del ventilatore deve essere collegato alla rete di messa a terra dell'impianto) per evitare ramificazioni che potrebbero essere pericolose per le persone.
6. Non collegare l'alimentazione del ventilatore a dimmer, potenziometri o interruttori della luce per evitare il malfunzionamento del ventilatore e/o il danneggiamento del motore. Il ventilatore deve essere collegato direttamente a un circuito di installazione adeguatamente

protetto (interruttore magnetotermico differenziale di dimensioni adeguate al consumo e alle caratteristiche tecniche del ventilatore). Utilizzare solo il comando del ventilatore per accenderlo o fermarlo.

1. Si raccomanda di non utilizzare questi tipi di ventilatori insieme a impianti a gas contemporaneamente nello stesso locale.
2. Il ventilatore non deve essere in movimento e deve fermarsi completamente prima di cambiare il senso di rotazione. In questo modo si evitano danni al motore e all'eventuale centralina di controllo.
3. Non inserire nel percorso del ventilatore, mentre è in movimento, oggetti che possano colpire le pale del ventilatore, in quanto potrebbero causare danni alle persone, alle pale e all'equilibrio dell'unità, causando vibrazioni e oscillazioni.
4. Dopo aver installato il ventilatore, accertarsi che tutti i fissaggi siano ben saldi e serrati per evitare rumori causati da elementi allentati.
5. A causa del movimento del ventilatore, alcuni elementi di fissaggio possono allentarsi. Controllare tutti gli elementi di fissaggio almeno due volte all'anno per verificare che siano sufficientemente serrati. Se necessario, devono essere serrati nuovamente.
6. L'alloggiamento del motore può essere pulito con una spazzola morbida o un panno privo di lanugine per evitare di graffiare la superficie. Pulire le lame con un panno che non lasci pelucchi. Importante: spegnere l'alimentazione principale prima di iniziare la manutenzione. Non pulire le ventole con acqua o con un panno umido.
7. ⚠️ AVVERTENZA: se si nota un movimento oscillatorio insolito, interrompere immediatamente l'uso del ventilatore da soffitto e contattare il produttore, il suo agente di assistenza o persone adeguatamente qualificate.
8. Čhe la sostituzione di parti del dispositivo di sospensione di sicurezza deve essere effettuata dal produttore, dal suo agente di assistenza o da persone adeguatamente qualificate.
9. Per gli apparecchi fissi non dotati di mezzi di disconnessione dalla rete di alimentazione con una separazione dei contatti in tutti i poli che garantisca la disconnessione completa in caso di categoria di sovratensione III, le istruzioni indicano che i mezzi di disconnessione devono essere incorporati nel cablaggio fisso in conformità alle regole di cablaggio.
10. I mezzi di fissaggio al soffitto, quali ganci o altri dispositivi, devono essere ganci o altri dispositivi devono essere fissati con una resistenza sufficiente a sopportare 4 volte il peso del ventilatore da soffitto.
11. Il montaggio del sistema di sospensione deve essere eseguito dal produttore, dal suo agente di assistenza o da persone adeguatamente qualificate;
12. Verificare che tutte le viti dell'alloggiamento del motore siano ben serrate.

13. Verificare che le viti che fissano il supporto della pala del ventilatore al motore siano ben serrate.

14. Verificare che i connettori a dado dell'alloggiamento dell'interruttore non sbattano l'uno contro l'altro.

15. Assicurarsi di spegnere l'alimentazione principale prima di accedere all'alloggiamento dell'interruttore.
16. Non utilizzare un regolatore di velocità variabile a stato solido.
17. È possibile che inizialmente la ventola emetta un certo rumore. La maggior parte dei rumori è legata alle nuove ventole e scomparirà presto.
18. Se la luce non funziona, assicurarsi che il cavo sia collegato all'alloggiamento principale. Verificare la presenza di cavi allentati o scollegati nell'alloggiamento dell'interruttore della ventola. Verificare la presenza di cavi allentati o scollegati nel kit luci. Verificare la presenza di luci LED difettose.

Nota: Le avvertenze e le istruzioni importanti indicate nel presente manuale non coprono tutte le possibili condizioni e situazioni che possono verificarsi. È necessario comprendere che il buon senso, la precauzione e la cura sono fattori che non possono essere inclusi in tutti i prodotti. Questi fattori possono e devono essere forniti solo dall'utente che si occupa della manutenzione e dell'utilizzo di questo ventilatore.

1. SPECIFICHE TECNICHE

Tensione Frequenza Potenza della ventola Potenza luce
220-240 V CA 50 Hz 36W 40W

Questo prodotto è conforme al regolamento UE 2023/826 ai sensi della direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile.

Consumo energetico in modalità spento:

Consumo energetico in modalità standby:

Tempo dopo il quale il prodotto entra in modalità spento:

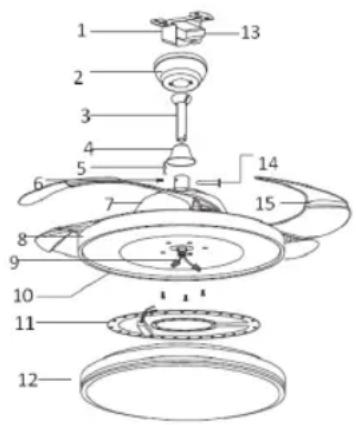

4. DESCRIZIONE DELLE PARTI

1. Staffa di sospensione
2. Cupola superiore
3. Asta di sospensione
4. Tettuccio inferiore
5. Perno a scatto
6. Vite
7. Protezione superiore
8. Protezione motore
9. Cavo di ingresso
10. Piastra di montaggio
11. Luce LED
12. Copertura luce
13. Ricevitore telecomando
14. Dado esagonale
15. Lame
16. Telecomando (batterie non incluse)
17. Kit di bilanciamento delle pale (se applicabile)

5. ISTRUZIONI DI MONTAGGIO

A- Installazione della staffa di sospensione: fissare la staffa di sospensione alla trave del soffitto o a un pezzo di legno adeguato inserito tra le travi del soffitto. La staffa deve essere fissata con le viti lunghe in dotazione.
B. Rimuovere le viti dalla protezione del motore. Rimuovere la piattaforma di montaggio e il gruppo luci. Assemblare la piastra di montaggio e la protezione del motore con le viti e assemblare il gruppo luci.
C. Rimuovere il perno R e il perno a croce dall'asta di sospensione. Far passare i cavi attraverso l'asta di sospensione e inserire l'asta di sospensione nel giunto.
D. Allentare le 2 serie di viti nel supporto dell'asta di sospensione. Installare il perno trasversale e fissarlo con il perno a R.
E- Appendere con cautela il gruppo ventilatore alla staffa di sospensione, fissata alla scatola di derivazione. Assicurarsi che la scanalatura nella sfera sia allineata con la linguetta sulla staffa di sospensione.
F. Dopo il cablaggio, fissare il rosone alla staffa di sospensione spingendolo verso l'alto e ruotandolo fino a inserirlo nelle viti nei fori, quindi serrare le viti.

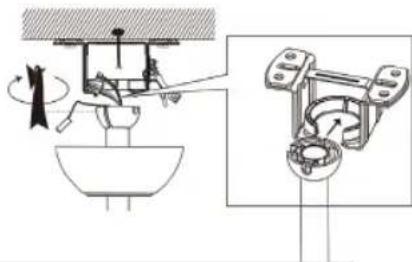

2. Installazione della staffa

(1) Nota: spegnere l'alimentazione del ventilatore dall'interruttore automatico e dall'interruttore a muro.

Nota: La mancata disconnessione dell'alimentazione prima dell'installazione può causare gravi lesioni o morte.

OFF

(2) Se il soffitto è in cemento, praticare il foro di installazione nel punto di installazione.

(3) Inserire il ventilatore assemblato nella staffa installata.

FUNZIONAMENTO DEL TELECOMANDO Inserire le batterie nel telecomando.

1. Accensione/spegnimento della luce: per accendere e spegnere la luce
2. Velocità della ventola: per selezionare la velocità della ventola da 1 a 6
3. Ventilatore spento: per spegnere il ventilatore
4. Modalità di illuminazione con luce bianca calda, luce diurna e luce bianca fredda
5. Pulsante intensità luce: con questo pulsante è possibile modificare l'intensità della luce.
6. Timer: per selezionare il timer in base alle proprie esigenze
7. Pulsante di spegnimento
8. Funzione di inversione e avanzamento della ventola
9. Modalità normale e modalità sleep

A. Soffitto in cemento

B. Soffitto in legno massiccio

(4) Inserire il ricevitore nella staffa e sistemare i cavi.

Accoppiamento del telecomando con il ricevitore:

1. Tenere premuto il pulsante Fan/Off entro 5 secondi dall'accensione e la spia del telecomando lampeggerà per completare l'accoppiamento.
2. Per annullare l'accoppiamento, tenere premuto il pulsante Fan/Off entro 3 secondi dall'accensione e la spia del telecomando lampeggerà per completare l'annullamento dell'accoppiamento.
3. Nota: il ricevitore non deve essere installato capovolto per non influire sull'irregolarità del soffitto
4. Il ricevitore è diviso in ingresso e uscita, assicurarsi di collegare il cablaggio corretto.
   • L'interruttore a muro deve essere acceso per un controllo efficace.

Bianco caldo: tenere premuto il pulsante 4 per modificare la temperatura della luce "3000K"

Nota: se il colore effettivo della luce è freddo, premendo questo pulsante la temperatura del colore cambierà lentamente da fredda a calda.

Bianco freddo: tenere premuto per modificare la temperatura della luce "6500K"

Nota: se il colore effettivo della luce è bianco caldo, premendo questo pulsante la

temperatura del colore cambierà lentamente da bianco caldo a bianco freddo.

Luce diurna: tenere premuto il pulsante 4 per modificare la temperatura della luce "3000-6500K"

Nota: se il colore effettivo della luce è freddo, premendo questo pulsante la temperatura del colore cambierà lentamente da fredda a calda.

FUNZIONE LUCE

Questa unità funziona con il sistema di funzione luce CCT, che consente di scegliere il tipo di luce in base alle proprie esigenze.

Questa funzione offre 3 tipi di colore della luce.

1. WW: Luce bianca fredda

2. NW: Luce diurna o luce normale

3. DW: Luce bianca calda

Per scegliere il tipo di luce, premere il pulsante corrispondente e selezionare la luce in base alle proprie esigenze e preferenze.

MODALITÀ DI FUNZIONAMENTO DEL VENTILATORE

Questo ventilatore funziona con 2 modalità di funzionamento:

Modalità vento normale: in questa modalità il ventilatore funziona normalmente e con 6 velocità.

Modalità vento notturno: in questa modalità il ventilatore funziona a una velocità inferiore rispetto alle impostazioni normali. La velocità ridotta genera meno rumore e lo rende adatto all'uso durante il sonno o nelle ore di riposo.

FUNZIONE REVERSIBILE

Il ventilatore reversibile è un tipo di ventilatore che ha la capacità di cambiare la direzione del flusso d'aria. Ciò significa che può spingere l'aria in avanti o tirarla indietro, a seconda della modalità di funzionamento desiderata. Di seguito è stato spiegato il meccanismo della funzione di inversione.

1. Modalità in avanti: in questa modalità, il ventilatore funziona come un ventilatore tradizionale, spingendo l'aria in avanti. Questa è la modalità che utilizziamo durante la stagione calda per far circolare l'aria e creare un effetto rinfrescante. Le pale del ventilatore ruotano in una direzione specifica, solitamente in senso antiorario, per spingere l'aria in avanti.

2. Modalità inversa: in modalità inversa, il ventilatore inverte la direzione del flusso d'aria, aspirando l'aria all'indietro. Questa modalità viene spesso utilizzata durante la stagione fredda per aiutare a distribuire l'aria calda in modo più uniforme in tutta la stanza. Le pale del ventilatore ruotano nella direzione opposta, solitamente in senso orario, per aspirare l'aria all'indietro.

La possibilità di passare dalla modalità avanti a quella inversa rende i ventilatori reversibili versatili e adatti all'uso in varie stagioni e condizioni climatiche. Consente un migliore controllo del flusso d'aria e della regolazione della temperatura all'interno di uno spazio. Questi ventilatori si trovano comunemente nei ventilatori da soffitto, nei ventilatori da finestra e in alcuni ventilatori portatili, offrendo flessibilità e praticità agli utenti.

KIT DI BILANCIAMENTO DINAMICO DELLE PALETTE (DA UTILIZZARE QUANDO APPLICABILE)

Come risolvere tali problemi:

1. Assicurarsi che tutte le pale siano saldamente fissate alle staffe.
2. Assicurarsi che tutte le pale siano saldamente fissate al corpo del ventilatore e che il passo delle pale sia lo stesso.
3. Dalla parte inferiore del ventilatore, ispezionare visivamente le pale e assicurarsi che nessuna di esse sia piegata o fuori asse. Se si nota che una pala non è nella posizione o nell'inclinazione corretta, piegare delicatamente il supporto della pala nella posizione corretta.
4. Se il ventilatore è ancora instabile, è necessario controllare l'allineamento delle pale utilizzando un metro a nastro, misurando la distanza dal bordo anteriore della pala al soffitto. Assicurarsi che sia uguale per tutte le pale e, se necessario, effettuare piccole regolazioni piegando delicatamente la pala.

Se, dopo aver seguito tutti i passaggi sopra indicati, il ventilatore è ancora instabile, è necessario utilizzare il kit di bilanciamento dinamico delle pale.

• Accendere il ventilatore e regolarlo alla massima velocità
• Spegnere il ventilatore, selezionare una pala e posizionare la clip di bilanciamento su di essa, a metà strada tra la punta della pala e l'estremità della pala.

• Accendere il ventilatore e osservare se l'oscillazione è migliorata.

• Ripetere questo passaggio su tutte le pale e prendere nota di quale pala ha mostrato il miglioramento maggiore.

• Riposizionare la clip su questa pala e spostarla su e giù lungo la lunghezza della pala fino a trovare un punto che riduce l'oscillazione.
• Installare un contrappeso in questo punto, assicurandosi di posizionarlo sulla faccia superiore della pala lungo la linea centrale. Potrebbe essere necessario utilizzare un coltello affilato per separare i contrappesi.
• Accendere il ventilatore e verificare che ora sia stabile e funzioni correttamente.

7. PULIZIA E MANUTENZIONE

Pulizia:

1. Prima di pulire, spegnere l'unità, interrompere l'alimentazione dalla presa elettrica e attendere che l'unità si raffreddi.
2. Per pulire l'unità, utilizzare un panno morbido per rimuovere la polvere.
3. Non tentare di aprire l'unità senza un elettricista autorizzato. Se installata in modo errato, l'unità può essere pericolosa.
4. Pulire l'unità almeno una volta all'anno.

Manutenzione:

1. Far riparare il prodotto da un elettricista autorizzato
2. Questo prodotto elettrico è conforme ai requisiti di sicurezza pertinenti. Le riparazioni devono essere eseguite solo da elettricisti autorizzati utilizzando parti di ricambio originali, altrimenti ciò potrebbe comportare un notevole pericolo per l'utente.
3. Contatta il negozio dove hai acquistato il prodotto per i servizi post vendita, se ne hai bisogno.

RISOLUZIONE DEI PROBLEMI

La ventola non funziona	1. Controllare tutti i fusibili o gli interruttori, se qualcosa interrompe l'alimentazione del ventilatore.2. Spegnere l'alimentazione elettrica e controllare tutti i collegamenti dei fili al ventilatore e all'alloggiamento dell'interruttore. L'operazione deve essere eseguita da un elettricista.
Il ventilatore gira ma il flusso d'aria è insufficiente	1. È possibile che il ventilatore giri al contrario e che l'aria vada verso l'alto.2. Nella stanza possono essere presenti oggetti che ostruiscono il flusso d'aria.3. Il ventilatore potrebbe essere troppo piccolo per le dimensioni della stanza.
Il ventilatore è rumoroso	1. Assicurarsi che le viti che fissano il braccio della pala al motore siano ben strette e che siano state utilizzate le apposite rondelle di sicurezza.2. Abbassare la calotta superiore per garantire una distanza dal soffitto non inferiore a 3 mm per ridurre il rumore.3. Controllare se le pale sono incrinate. In caso affermativo, sostituire4. Se si tratta del primo utilizzo, lasciare il ventilatore acceso per almerumore meccanico persiste dopo questo periodo, contattare un elet.

Bilanciamento - Problemi di oscillazione durante il funzionamento del ventilatore Se il corpo del ventilatore oscilla durante il funzionamento, non è un segno di malfunzionamento (anche se oscilla di pochi centimetri). Per ridurre l'oscillazione, si può spegnere il ventilatore

1. Verificare che tutte le pale siano fissate correttamente stringendo le viti.
2. Controllare la distanza tra ciascuna pala e il soffitto. Le misure rispetto al soffitto possono essere effettuate come indicato nella figura seguente. Se esistono variazioni e le viti sono già state serrate correttamente, verificare che tutte le lame abbiano la stessa forma. Se una di esse ha una forma visibilmente diversa, potrebbe causare uno squilibrio durante il funzionamento del ventilatore. Se i passaggi precedenti sono stati completati e l'oscillazione non si è risolta, è necessario applicare il bilanciamento dinamico con il kit in dotazione, come spiegato di seguito:
3. Portare il ventilatore alla massima velocità per generare la massima oscillazione.
4. Spegnere il ventilatore. Scegliere una posizione casuale della piastra del ripiano delle ante (vedere l'immagine) e appoggiare il peso di bilanciamento.
5. Accendere il ventilatore è verificare se l'oscillazione è migliorata o peggiorata. Se l'oscillazione non migliora, regolare la posizione del peso di bilanciamento. Ripetere questa procedura e determinare la posizione migliore per ridurre l'oscillazione.
6. Strappare il nastro biadesivo del blocco di pesatura e incollarlo nella posizione finale.

DICHIARAZIONE DI CONFORMITÀ

Questo dispositivo è conforme alla Direttiva UE sulla bassa tensione 2014/35/CE.

Direttiva Compatibilità Elettromagnetica 2014/30/UE.

Direttiva 2015/863/UE sulla restrizione dell'uso di determinate sostanze pericolose in ambito elettrico. Direttiva 2009/125/CE sui requisiti di progettazione ecocompatibile applicabili ai prodotti connessi all'energia.

Questo simbolo sul prodotto o sulla confezione indica che questo prodotto non può essere smaltito come normale rifiuto domestico o rifiuto domestico. Tutte le apparecchiature elettriche, elettroniche e le unità alimentate a batteria devono essere riciclate in modo adeguato e secondo le leggi locali comunali. Puoi riciclarli portandoli in un centro di smaltimento autorizzato dal governo o in contenitori specializzati che puoi trovare nei grandi supermercati, nei negozi di prodotti elettronici o elettrodomestici o nei centri commerciali che dispongono di questo tipo di strutture nelle vicinanze.

Progettato da: SOGO basato su standard di qualità europei Importato da: Sanysan Appliances SL, NIF: B98753056, C/ Barcas 2, 2, 46002 Valenza, Spagna Prodotto fabbricato in CHINA. Servizio post-vendita: www.sogosat.com [e-mail] / 0034 902 222 161
