BEDIENUNGSANLEITUNG SS-21850 Sogo

Konformitätserklärung, Verantwortung für die Entsorgung elektronischer Produkte, Angaben zum Importeur und Kundendienst auf den letzten Seiten.

• Lesen Sie die Gebrauchsanweisung vor dem Gebrauch immer sorgfältig durch.
• Diese Anleitung kann von unserer Webseite www.sogo.es heruntergeladen werden.
• Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

SICHERHEITSHINWEISE FÜR DEN BENUTZER

Allgemeine Vorsichtsmaßnahmen:

• Verwenden Sie das Gerät nicht für andere Zwecke als in dieser Anleitung beschrieben.
• Dieses Produkt ist für den nicht-industriellen, nicht-kommerziellen Gebrauch in Innenräumen und nur für den Hausgebrauch bestimmt. Verwenden Sie das Gerät nicht im Freien oder für andere Zwecke. Falsche Verwendung oder unsachgemäße Handhabung kann zu Problemen mit dem Gerät und zu Verletzungen des Benutzers führen.
• Vergewissern Sie sich, dass die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt, bevor Sie das Gerät einstecken.
• Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen wird.
  • Die Verwendung von Zubehör, das nicht vom Hersteller des Geräts empfohlen oder verkauft wird, kann zu Bränden, Stromschlägen oder Verletzungen führen.
• Verwenden Sie das Gerät nicht, wenn das Kabel oder der Stecker beschädigt ist. Sollte das Kabel beschädigt sein, darf es nur durch den Hersteller, seinen Kundendienst oder ähnlich qualifizierte Personen ersetzt werden, um Gefahren zu vermeiden.
• Im Falle einer Fehlfunktion des Geräts oder wenn es in irgendeiner Weise beschädigt wurde, bringen Sie das Gerät zur Überprüfung, Reparatur oder Einstellung zur nächsten autorisierten Kundendienststelle.
• Versuchen Sie bei Hardware-Problemen nicht, das Gerät selbst zu reparieren. Reparaturen sollten nur von qualifizierten Technikern durchgeführt werden.
• Schalten Sie den Ventilator aus, wenn er nicht benutzt wird und bevor Sie ihn zerlegen oder reinigen. Bauen Sie den Ventilator vollständig zusammen, bevor Sie ihn wieder einschalten.
• ⚠️ WARNING: Um das Risiko von Verletzungen zu verringern, dürfen die Flügelhalterungen (auch “Flansche” genannt) während der Montage oder nach der Installation nicht gebogen werden. Stecken Sie keine Gegenstände in den Weg der Flügel.
• Seien Sie vorsichtig, wenn Sie in der Nähe des Ventilators arbeiten oder ihn reinigen, um Verletzungen oder Schäden am Ventilator und anderen Gegenständen zu vermeiden. Verwenden Sie zur Reinigung des Ventilators oder der Ventila-

torflügel kein Wasser oder Reinigungsmittel. Ein trockenes Staubtuch oder ein leicht angefeuchtetes Tuch ist für die meisten Reinigungsarbeiten geeignet.

• Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei denn, sie werden beaufsichtigt oder erhielten eine Einweisung.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Die Reinigung und Wartung des Geräts darf nicht von Kindern durchgeführt werden.
• Bewahren Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf.
• Erlauben Sie Kindern nicht, das Gerät ohne Aufsicht zu benutzen.
• Kinder dürfen nicht mit dem Gerät spielen.

Installationshinweise

Bitte entfernen Sie die Sicherung oder schalten Sie den Schutzschalter aus, um die Stromzufuhr zu unterbrechen, bevor Sie den Ventilator installieren. Vergewissern Sie sich, dass alle elektrischen Anschlüsse den örtlichen Gesetzen, Vorschriften und nationalen Elektrovorschriften entsprechen. Wenn Sie mit der elektrischen Installation und Verdrahtung nicht vertraut sind, beauftragen Sie bitte einen qualifizierten Elektriker oder konsultieren Sie das Verdrahtungshandbuch.

1. Zu Ihrer Sicherheit sollten alle elektrischen Anschlüsse und Trennungen von einem qualifizierten Elektriker vorgenommen werden.
2. Alle Maßnahmen für den elektrischen Anschluss des Geräts müssen durchgeführt werden, nachdem sichergestellt wurde, dass die allgemeine Stromversorgung unterbrochen wurde, indem die entsprechende Sicherung entfernt oder der Schutzschalter deaktiviert wurde, um eine vollständige Isolierung der Stromversorgung zu gewährleisten.
3. Achten Sie bei der Wahl des Aufstellungsortes darauf, dass zwischen dem Ventilator und einer Wand oder einem anderen Hindernis, mit dem die Ventilatorflügel kollidieren könnten, ein Abstand von mindestens 76 cm (30 Zoll) besteht. Je größer dieser Abstand ist, desto effektiver ist der erzeugte Luftstrom. Achten Sie nach der Montage des Ventilators darauf, dass sich die Flügel mindestens 2,3 m (7,8 ft) über dem Boden befinden.
4. Der Verankerungspunkt für den Ventilator muss ein Gewicht von mindestens 45 kg (100 Pfund) tragen können. Bei der Montage an einem Dec-

kenanschlusskasten ist darauf zu achten, dass das Gebläse ausreichend gestützt wird, damit es sich nicht lockert oder dreht.

1. Der elektrische Anschluss des Ventilators muss "geerdet" sein (das Erdungskabel des Ventilators muss mit dem Erdungsnetz der Anlage verbunden sein), um Verzweigungen zu vermeiden, die für Personen gefährlich sein können.
2. Die Stromversorgung des Ventilators darf nicht mit Dimmern, Potentiometern oder Lichtschaltern verbunden werden, da dies zu Fehlfunktionen des Ventilators und/oder zur Beschädigung des Motors führen kann. Das Gebläse muss direkt an einen ordnungsgemäß geschützten Installationsstromkreis angeschlossen werden (Magneto-Thermodifferentialschalter mit einer für den Verbrauch und die technischen Daten des Gebläses geeigneten Größe). Die Steuerung des Ventilators darf nur zum Einschalten oder Ausschalten verwendet werden.
3. Es wird empfohlen, diese Art von Ventilatoren nicht gleichzeitig mit Gasanlagen im selben Raum zu verwenden.
4. Das Gebläse darf sich nicht bewegen und muss vollständig zum Stillstand gekommen sein, bevor es seine Drehrichtung ändert. Dadurch werden Schäden am Motor und gegebenenfalls am Steuergerät vermieden.
5. Stecken Sie keine Gegenstände in den Laufweg des Ventilators, die gegen die Flügel stoßen könnten, während er sich bewegt, da dies zu Personenschäden führen, die Flügel beschädigen und das Gleichgewicht des Geräts stören kann, was zu Vibrationen und Wackeln führen kann.
6. Vergewissern Sie sich nach der Installation des Ventilators, dass alle Befestigungen sicher und fest angezogen sind, um Geräusche zu vermeiden, die durch lose Elemente verursacht werden.
7. Durch die Bewegung des Ventilators können sich bestimmte Befestigungen lösen. Überprüfen Sie alle Befestigungen mindestens zweimal pro Jahr, um sicherzustellen, dass sie ausreichend fest angezogen sind. Falls erforderlich, müssen sie nachgezogen werden.
8. Das Motorgehäuse kann mit einer weichen Bürste oder einem fusselfreien Tuch gereinigt werden, um Kratzer auf der Oberfläche zu vermeiden. Reinigen Sie die Klingen mit einem fusselfreien Tuch. Wichtig: Schalten Sie die Hauptstromversorgung aus, bevor Sie mit der Wartung beginnen. Reinigen Sie die Ventilatoren nicht mit Wasser oder einem feuchten Tuch.
9. WARNUNG: Sollten Sie ungewöhnliche Schwingungsbewegungen feststellen, stellen Sie den Betrieb des Deckenventilators sofort ein und wenden Sie sich an den Hersteller, seinen Kundendienst oder an entsprechend qualifizierte Personen.
10. Der Austausch von Teilen des Sicherheitsaufhängungssystems darf nur vom Hersteller, seinem Kundendienst oder von entsprechend qualifizierten Personen vorgenommen werden.
11. Bei ortsfesten Geräten, die nicht mit Einrichtungen zur Trennung vom Versorgungsnetz mit allpoliger Kontakttrennung ausgestattet sind, die eine

vollständige Abschaltung bei Überspannungskategorie III gewährleisten, ist in der Betriebsanleitung angegeben, dass die Einrichtungen zur Trennung in die feste Verdrahtung gemäß den Verdrahtungsvorschriften einzubauen sind.

1. Die Befestigungsmittel zur Anbringung an der Decke, wie Haken oder andere Vorrichtungen, müssen die Befestigungsmittel für die Befestigung an der Decke, wie z. B. Haken oder andere Vorrichtungen, müssen so fest sein, dass sie dem 4-fachen Gewicht des Deckenventilators standhalten.
2. Die Montage des Aufhängungssystems muss vom Hersteller, seinem Kunden-dienst oder von entsprechend qualifizierten Personen durchgeführt werden;
3. Überprüfen Sie, ob alle Schrauben des Motorgehäuses fest angezogen sind.
4. Vergewissem Sie sich, dass die Schrauben, mit denen der Lüfterflügelhalter am Motor befestigt ist, fest angezogen sind.
5. Vergewissem Sie sich, dass die Kabelverbinder im Schaltergehäuse nicht aneinander klappem.
6. Schalten Sie unbedingt die Hauptstromversorgung aus, bevor Sie das Schaltergehäuse öffnen.
7. Verwenden Sie keine Halbleiter-Drehzahlregelung.
8. Es ist möglich, dass Ihr Ventilator anfangs Geräusche von sich gibt. Die meisten Geräusche treten bei neuen Ventilatoren auf und verschwinden nach kurzer Zeit wieder.
9. Wenn das Licht nicht funktioniert, stellen Sie sicher, dass das Kabel mit dem Hauptgehäuse verbunden ist. Überprüfen Sie das Schaltergehäuse des Ventilators auf lose oder getrennte Kabel. Überprüfen Sie das Beleuchtungsset auf lose oder getrennte Kabel. Überprüfen Sie die LED-Leuchten auf Defekte.

Hinweis: Die in dieser Anleitung aufgeführten wichtigen Warnungen und Anweisungen decken nicht alle möglichen Bedingungen und Situationen ab, die auftreten können. Es muss verstanden werden, dass gesunder Menschenverstand, Vorsicht und Sorgfalt Faktoren sind, die nicht in allen Produkten enthalten sein können. Diese Faktoren können und müssen nur vom Benutzer bereitgestellt werden, der diesen Ventilator pflegt und genießt.

1. TECHNISCHE DATEN

Spannung Frequenz Lüfterleistung		Leistung der Be-leuchtung
CA 220-240 V 50 Hz 36W 40W

Dieses Produkt entspricht der EU-Verordnung 2023/826 gemäß der Richtlinie 2009/125 EG über die Anforderungen an die umweltgerechte Gestaltung. Stromverbrauch im Aus-Zustand: Stromverbrauch im Standby-Modus: Zeit, nach der das Produkt in den Aus-Zustand wechselt:

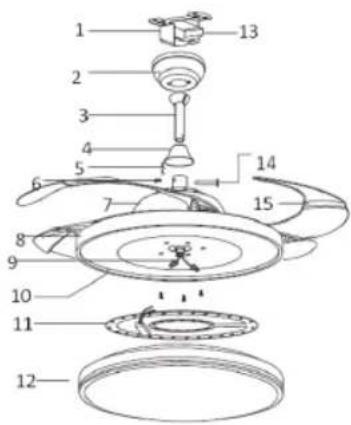

4. TEILEBESCHREIBUNG

1. Aufhängevorrichtung
2. Oberer Baldachin
3. Stange
4. Unteres Baldachin
5. Schnappstift
6. Schraube
7. Oberes Schutzschild
8. Motorschutz
9. Eingangsleitung
10. Befestigungsplatte
11. LED-Leuchte
12. Lichtabdeckung
13. Fernbedienungsempfänger
14. Sechskantmutter
15. Flügel
16. Fernbedienung (Batterien nicht im Lieferumfang enthalten)
17. Auswucht-Set für Rotorblätter (falls zutreffend)

5. MONTAGEANLEITUNG

A- Anbringen der Aufhängevorrichtung: Befestigen Sie die Aufhängevorrichtung an der Deckenbalken oder einem geeigneten Stück Holz, das zwischen den Deckenbalken eingesetzt wird. Die Vorrichtung sollte mit den mitgelieferten langen Schrauben befestigt werden.
B. Entfernen Sie die Schrauben von der Motorabdeckung. Entfernen Sie die Montageplattform und die Beleuchtungsgruppe. Montieren Sie die Montageplatte und die Motorabdeckung mit Schrauben und montieren Sie die Beleuchtungsgruppe.
C. Entfernen Sie den R-Stift und den Kreuzstift aus der Abwärtsstange. Führen Sie die Drähte durch die Abwärtsstange und setzen Sie die Abwärtsstange in die Kupplung ein.
D. Lösen Sie die 2 Schrauben in der Stützstange. Setzen Sie den Querstift ein und sichern Sie ihn mit dem R-Stift.

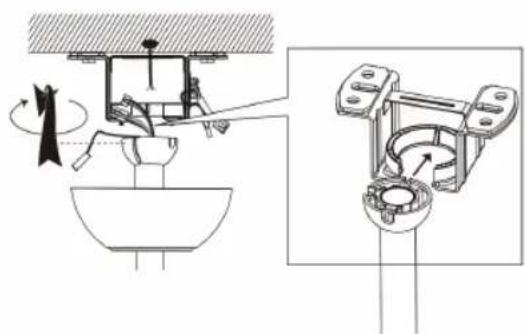

E. Hängen Sie die Ventilatorbaugruppe vorsichtig in die Aufhängevorrichtung ein, die an der Anschlussdose befestigt ist. Achten Sie darauf, dass die Nut in der Kugel mit der Lasche an der Aufhängevorrichtung übereinstimmt.

F. Befestigen Sie nach der Verkabelung die Abdeckung an der Aufhängevorrichtung, indem Sie sie nach oben drücken und in die Schrauben in den Schlüssellöchern drehen, und ziehen Sie dann die Schrauben fest.

(1) Hinweis: Schalten Sie die Stromversorgung des Ventilators am Sicherungskasten und am Wandschalter aus.

Hinweis: Wird die Stromzufuhr vor der Installation nicht unterbrochen, kann dies zu schweren Verletzungen oder zum Tod führen.

OFF

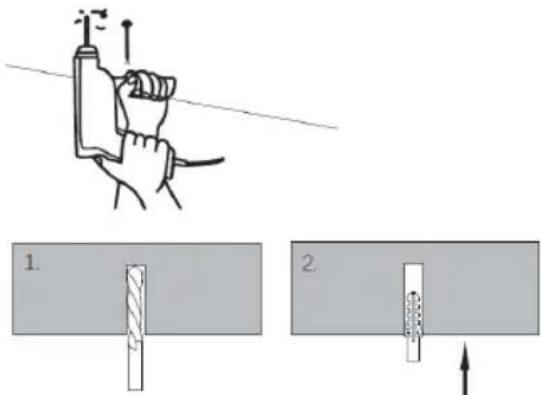

(2) Wenn es sich um eine Zementdecke handelt, bohren Sie bitte das Installationsloch am Installationsort.

(3) Setzen Sie den Ventilator in die montierte Halterung ein.

(4) Setzen Sie den Empfänger in die Halterung und verlegen Sie die Kabel.

6. GEBRAUCHSANWEISUNG

BEDIENUNG DER FERNBEDIENUNG

Legen Sie die Batterien in die Fernbedienung ein.

1. Licht ein/aus: zum Ein- und Ausschalten des Lichts
2. Ventilatorgeschwindigkeiten: Zum Auswählen der Ventilatorgeschwindigkeiten von 1 bis 6
3. Ventilator aus: Zum Ausschalten des Ventilators
4. Lichtmodi mit warmweißem, tageslichtfarbenem und kaltweißem Licht

5. Taste für Lichtintensität: Mit dieser Taste kann die Lichtintensität geändert werden.

6. Timer: Zum Auswählen des Timers

7. Aus-Taste

8. Umkehr- und Vorwärtsfunktion des Ventilators

9. Normal- und Schlafmodus

Koppeln der Fernbedienung mit dem Empfänger:

1. Halten Sie die Taste „Fan/Off“ innerhalb von 5 Sekunden nach dem Einschalten gedrückt, bis die Fernbedienungsanzeige blinkt, um die Kopplung abzuschließen.
2. Um die Kopplung aufzuheben, halten Sie die Taste „Fan/Off“ innerhalb von 3 Sekunden nach dem Einschalten gedrückt. Die Kontrollleuchte der Fernbedienung blinkt, um die Aufhebung der Kopplung abzuschließen.
3. Hinweis: Der Empfänger sollte nicht verkehrt herum installiert werden, um die Unebenheiten der Decke nicht zu beeinträchtigen.
4. Der Empfänger ist in Eingang und Ausgang unterteilt. Achten Sie darauf, die richtigen Kabel anzuschließen.
5. Der Wandschalter muss eingeschaltet sein, um eine effektive Steuerung zu gewährleisten.

Warmweiß: Halten Sie die Taste 4 gedrückt, um die Lichttemperatur auf „3000 K“ zu ändern. Hinweis: Wenn die tatsächliche Lichtfarbe kaltes Licht ist, ändert sich durch Drücken dieser Taste die Farbtemperatur langsam von kaltem Licht zu warmem Licht.

Kaltweiß: Halten Sie die Taste gedrückt, um die Lichttemperatur auf „6500 K“ zu ändern. Hinweis: Wenn die tatsächliche Lichtfarbe warmweiß ist, ändert sich die Farbtemperatur durch Drücken dieser Taste langsam von warmweiß zu kaltweiß.

Tageslicht: Halten Sie die Taste 4 gedrückt, um die Lichttemperatur zwischen „3000–6500 K“ zu ändern.

Hinweis: Wenn die tatsächliche Lichtfarbe ein kühles Licht ist, ändert sich durch Drücken dieser Taste die Farbtemperatur langsam von kühlem Licht zu warmem Licht.

LICHTFUNKTION

Dieses Gerät arbeitet mit einem CCT-Lichtfunktionssystem, mit dem wir die Lichtart nach unseren Bedürfnissen auswählen können.

Diese Funktion umfasst 3 Lichtfarben.

1. WW: Kaltweißes Licht
2. NW: Tageslicht oder normales Licht
3. DW: Warmweißes Licht
   Um die Lichtart auszuwählen, drücken Sie die entsprechende Taste und wählen Sie das Licht nach Bedarf und Wunsch aus.

BETRIEBSMODI DES VENTILATORS

Dieser Ventilator verfügt über 2 Betriebsmodi: Normaler Windmodus: In diesem normalen Windmodus arbeitet der Ventilator normal und mit 6 Geschwindigkeitsstufen. Schlafmodus: In diesem Modus läuft der Ventilator mit einer geringeren Geschwindigkeit als in der normalen Einstellung. Diese reduzierte Geschwindigkeit erzeugt weniger Geräusche und eignet sich daher für den Einsatz während des Schlafs oder in ruhigen Stunden.

UMKEHRFUNKTION

Ein reversibler Ventilator ist ein Ventilatortyp, der die Richtung des Luftstroms ändern kann. Das bedeutet, dass er je nach gewünschtem Betriebsmodus entweder Luft nach vorne drücken oder nach hinten ziehen kann. Nachfolgend wird die Funktionsweise der Umkehrfunktion erläutert.

1. Vorwärtsmodus: In diesem Modus arbeitet der Ventilator wie ein herkömmlicher Ventilator und drückt die Luft nach vorne. Dies ist der Modus, den wir bei heißem Wetter verwenden, um die Luft zu zirkulieren und einen Kühleffekt zu erzielen. Die Flügel des Ventilators drehen sich in eine bestimmte Richtung, normalerweise gegen den Uhrzeigersinn, um die Luft nach vorne zu drücken.
2. Rückwärtsmodus: Im Rückwärtsmodus kehrt der Ventilator die Richtung des Luftstroms um und zieht die Luft nach hinten. Dieser Modus wird häufig bei kälterem Wetter verwendet, um die warme Luft gleichmäßiger im Raum zu verteilen. Die Flügel des Ventilators drehen sich in die entgegengesetzte Richtung, in der Regel im Uhrzeigersinn, um die Luft nach hinten zu ziehen. Die Möglichkeit, zwischen Vorwärts- und Rückwärtsmodus zu wechseln, macht reversible Ventilatoren vielseitig einsetzbar und für den Einsatz in verschiedenen Jahreszeiten und Wetterbedingungen geeignet. Sie ermöglichen eine bessere Kontrolle über den Luftstrom und die Temperaturregelung innerhalb eines Raumes. Diese Ventilatoren sind häufig in Deckenventilatoren, Fensterventilatoren und einigen tragbaren Ventilatoren zu finden und bieten den Benutzern Flexibilität und Komfort.

DYNAMISCHES BLATT-AUSWUCHTSET (ZUR VERWENDUNG, WENN ZUTREFFEND) So beheben Sie solche Probleme:

1. Stellen Sie sicher, dass alle Flügel fest an den Flügelhalterungen befestigt sind.
2. Stellen Sie sicher, dass alle Flügel fest am Ventilatorkörper befestigt sind und dass der Anstellwinkel aller Flügel gleich ist.
3. Überprüfen Sie die Flügel von der Unterseite des Ventilators aus visuell und stellen Sie sicher, dass keiner von ihnen verbogen oder aus der Reihe geraten ist. Wenn Sie feststellen, dass ein Flügel nicht in der richtigen Position oder Neigung ist, biegen Sie den Flügelhalter vorsichtig in die richtige Position.
4. Wenn der Ventilator immer noch instabil ist, muss die Ausrichtung der Flügel mit einem Maßband überprüft werden. Messen Sie den Abstand von der Vorderkante des Flügels zur Decke. Stellen Sie sicher, dass dieser Abstand bei allen Flügeln gleich ist, und nehmen Sie gegebenenfalls kleine Anpassungen vor, indem Sie den Flügel vorsichtig biegen.

Wenn Ihr Ventilator nach Durchführung aller oben genannten Schritte immer noch instabil ist, muss das dynamische Flügelauswucht-Kit verwendet werden.

• Schalten Sie den Ventilator ein und stellen Sie die höchste Geschwindigkeitsstufe ein.
• Schalten Sie den Ventilator aus, wählen Sie ein Flügelblatt aus und befestigen Sie den Auswuchtclip in der Mitte zwischen der Spitze und dem Ende des Flügelblatts.
• Schalten Sie den Ventilator ein und beobachten Sie, ob sich das Flattern verbessert hat.
• Wiederholen Sie diesen Schritt bei allen Flügeln und notieren Sie sich, welcher Flügel die größte Verbesserung aufweist.
• Setzen Sie den Clip wieder auf dieses Blatt und verschieben Sie ihn entlang der Länge des Blattes nach oben und unten, bis Sie eine Stelle gefunden haben, an der das Flattern reduziert wird.
• Bringen Sie an dieser Stelle ein Ausgleichsgewicht an und achten Sie darauf, dass Sie das Gewicht auf der Oberseite des Flügels entlang der Mittellinie platzieren. Möglicherweise müssen Sie die Gewichte mit einem scharfen Messer trennen.
• Schalten Sie den Ventilator ein und überprüfen Sie, ob er nun stabil läuft und einwandfrei funktioniert.

7. REINIGUNG UND WARTUNG

Reinigung:

1. Vor der Reinigung, schalten das Gerät aus dem Stromversorgungsausgang und warten, bis das Gerät abkühlen.
2. Verwenden Sie zum Reinigen ein weiches Tuch, um Staub zu entfernen.
3. Versuchen Sie nicht ohne einen Elektriker das Laufwerk zu öffnen. Wenn nicht ordnungsgemäß installiert ist, kann das Gerät gefährlich sein.
4. Reinigen Sie das Gerät mindestens einmal im Jahr.

Instandhaltung:

1. Lassen Sie Ihr Produkt von einem zugelassenen Elektriker reparieren
2. Dieses elektrische Produkt entspricht den einschlägigen Sicherheitsanforderungen. Reparaturen sollten nur von zugelassenen Elektrikern mit Originalersatzteilen durchgeführt werden, da dies zu einer erheblichen Gefahr für den Benutzer führen kann.
3. Bitte wenden Sie sich an das Geschäft, in dem Sie das Produkt gekauft haben, falls vorhanden.

FEHLERSUCHE

Der Lüfter funktioniert nicht	1. Prüfen Sie alle Sicherungen oder Unterbrecher, falls die Stromversorgung des Lüfters unterbrochen ist.2. Schalten Sie den Strom ab und überprüfen Sie alle Kabelverbindungen zum Ventilator und im Schaltergehäuse. Dies muss von einem Elektriker durchgeführt werden.
Das Gebläse dreht sich, aber der Luftstrom ist unzureichend.	1. Möglicherweise läuft der Ventilator rückwärts, so dass die Luft nach oben strömt.2. Im Raum befinden sich möglicherweise Gegenstände, die den Luftstrom behindern.3. Das Gebläse ist möglicherweise zu klein für die Größe des Raums.
Der Ventilator ist laut	1. Vergewissern Sie sich, dass die Schrauben, mit denen der Flügelarm am Motor befestigt ist, fest angezogen sind und die dafür vorgesehenen Sicherungsscheiben verwendet wurden.2. Senken Sie die obere Haube ab, so dass der Abstand zur Decke mindestens 3 mm beträgt, um die Geräuschentwicklung zu verringern.3. Prüfen Sie, ob die Lamellen gerissen sind. Falls ja, ersetzen Sie alle Lamellen.4. Bei der ersten Inbetriebnahme lassen Sie den Ventilator mindestens 8 Stunden lang laufen. Wenn das mechanische Geräusch nach diesem Zeitraum weiter, wenden Sie sich an einen zugelassenen Elektriker.

Auswuchten - Wackelprobleme während des Ventilatorbetriebs

Wenn das Gehäuse des Ventilators während des Betriebs wackelt, ist dies kein Zeichen für eine Fehlfunktion (auch wenn es nur einige Zentimeter wackelt).

einigen Zentimetem). Um das Wackeln zu verringern, können Sie den Ventilator ausschalten und: 1. Überprüfen Sie, ob alle Flügel richtig befestigt sind, indem Sie die Schrauben anziehen.
2. Den Abstand zwischen den einzelnen Flügeln und der Decke überprüfen. Der Abstand zur Decke kann wie folgt gemessen werden können wie in der folgenden Abbildung gezeigt durchgeführt werden. Wenn es Abweichungen gibt und Sie die Schrauben bereits richtig. Wenn es Abweichungen gibt und Sie die Schrauben bereits richtig angezogen haben, prüfen Sie, ob alle Lamellen die gleiche Form haben. Wenn eine von ihnen eine sichtbar andere Form hat eine sichtbar abweichende Form haben, kann dies zu einer Unwucht beim Betrieb des Ventilators führen. Wenn Sie die vorherigen Schritte durchgeführt haben und das Taumeln nicht verschwunden ist, sollten Sie dynamisches Auswuchten mit dem beiliegenden Kit durchführen, wie unten beschrieben:
1. Drehen Sie das Gebläse auf die höchste Drehzahl, um die maximale Schwingung zu erzeugen. 2. Schalten Sie das Gebläse aus. Wählen Sie eine beliebige Position der Flügelregalplatte (siehe Abbildung) und setzen Sie das Ausgleichsgewicht.
3. Schalten Sie das Gebläse ein und prüfen Sie, ob sich der Schwung verbessert oder verschlechtert hat. Schließen Sie es wieder, wenn die Wenn sich die Schwingung nicht verbessert, passen Sie bitte die Position des Ausgleichsgewichts an. Wiederholen Sie diesen Vorgang und ermitteln Sie die beste Position zur Verringerung des Schwingens.
4. Ziehen Sie das doppelseitige Klebeband des Wiegeblocks ab und kleben Sie ihn in die endgültige Position

KONFORMITÄTSERKLÄRUNG

Dieses Gerät entspricht der EU-

Niederspannungsrichtlinie 2014/35/EG.

Richtlinie 2014/30/EU zur elektromagnetischen Verträglichkeit.

Richtlinie 2015/863/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektrogeräten.

Richtlinie 2009/125/EG über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Müll oder Hausmüll entsorgt werden darf. Alle elektrischen, elektronischen Geräte und batteriebetriebenen Geräte müssen auf ordnungsgemäße Weise und entsprechend recycelt werden nach den örtlichen Gemeindegesetzen. Sie können sie recyceln, indem Sie sie zu staatlich autorisierten Entsorgungszentren oder Spezialbehältern bringen, die Sie in nahe gelegenen großen Supermärkten, Elektronik- oder Elektrohaushaltswarengeschäften oder Einkaufszentren finden können, die diese Typen führen der verfügbaren Einrichtungen.

Entworfen von: SOGO basiert auf europäischen Qualitätsstandards Eingeführt von: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2, 46002 Valencia, Spanien Produkt hergestellt in CHINA. Kundendienst: www.sogosat.com [e-mail] / 0034 902 222 161
