NAVODILA ZA UPORABO PTBM 710 B2 PARKSIDE

Navodila za upravljanje in varnostna opozorila

Prevod originalnega navodila za uporabo

GB IE

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

1. Razlaga simbolov na napravi 120
2. Uvod 121
3. Opis naprave (slika 1-11)....121
4. Obseg dostave....121
5. Namenska uporaba....121
6. Varnostni napotki 122
7. Tehnični podatki....124
8. Pred zagonom....124
9. Montaža 124
10. Uporaba 125
11. Prevoz 126
12. Čiščenje in vzdrževanje....126
13. Skladiščenje....126
14. Električni priključek....126
15. Odlaganje med odpadke in reciklaža 127
16. Pomoč pri motnjah 127
17. Garancijski list 128
18. Izjava o skladnosti 130

1. Razlaga simbolov na napravi

SI

Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja!

SI

Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!

SI

Nosite zaščitna očala!

SI

Nosite zaščito sluhal

SI

Pri prašenju nosite zaščito dihal!

SI

Dolgi lasje ne smejo biti razpuščeni. Uporabljajte mrežico za lase.

SI

Ne nosite rokavic.

SI

Razred zaščite II (dvojna izolacija)

SI

Pozorl Lasersko žarčenje slika 8, 9

2. Uvod

PROIZVAJALEC:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretji, nepooblaščeni strokovnjaki,
• vgraditvi neoriginalnih nadomestnih delov in zamenjava z njimi,
• uporaba, ki ni v skladu z namenom uporabe,
• izpadu električne naprave pri neupoštevanju električnih predpisov in določil VDE 0100, DIN 57113 / VDE0113.

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

3. Opis naprave (slika 1-11)

1. Osnovna plošča
2. Hitri vpenjalnik
3. Steber
4. Mehanizem za nastavljanje višine z zobato letvijo
5. Vpenjalni vzvod mehanizma za nastavljanje višine
6. Vpenjalni vzvod omejevala globine
7. Omejevalo globine
8. Ročaj
9. Kazalec za omejevalo globine
10. Stikalo za izklop
11. Stikalo za vklop

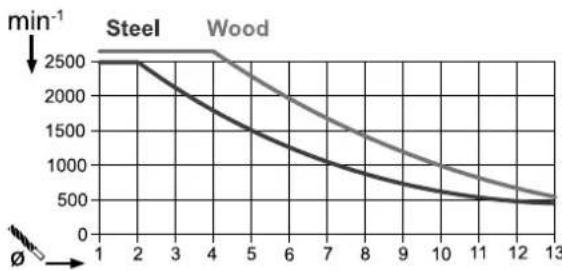

12. Regulator števila vrtljajev
13. Distančnik
14. Vpenjalna glava
15. Krilati vijak za vzporedno omejevalo
16. Vzporedni omejevalnik
17. Vijak za hitro vpenjanje
18. Stikalo za vklop/izklop laserja
19. Vijak s križno glavo (kazalec)
20. Skala
21. imbus ključ, 4 mm
22. Ključ za vpenjalno glavo
23. Oznaka

4. Obseg dostave

• 1 vrtalnik
• 1 hitri vpenjalnik (2)
• 1 osnovna plošča (1)
• 1 vzporedno omejevalo (16)
• 1 distančnik (13)
• 1 ročaj (8)
• 1 omejevalo globine (7)
• 1 vpenjalni vzvod (6)
• 1 imbus ključ, 4 mm (21)
• 1 ključ za vpenjalno glavo (22)
• 1 navodila za uporabo
• 1 montažni material

5. Namenska uporaba

Namizni vrtalni stroj je namenjen za vrtanje kovine, lesa, plastike in ploščic.

Razpon vpenjanja vpenjalne glave: 1,5 - 13 mm.

Naprava je primerna za uporabo v domačih delavnicah. Stroj ni bil oblikovan za uporabo v gospodarski trajni uporabi. Naprava ni namenjena za uporabo za osebe, mlajše od 16 let. Mladostniki, starejši od 16 let, smejo uporabljati napravo samo pod nadzorom. Proizvajalec ne jamčimo za poškodbe, ki nastanejo zaradi nestrokovne uporabe ali napačnega upravljanja.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

6. Varnostni napotki

Splošni varnostni napotki za električna orodja

⚠ OPOZORILO! Preberite vse varnostne napotke, navodila, ilustracije in tehnične podatke, ki so priloženi temu električnemu orodju. Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za prihodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno.
Nered ali neosvetljena delovna območja lahko vodijo do nesreč.
b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah.
Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.
c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico.
Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.
b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.
c) Električnih orodij ne izpostavljajte dežju ali mokroti.
Vdor vode v električno orodje poveča tveganje električnega udara.
d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice.
Kabla ne približujte vročini, olju, ostrim robovom ali premikajočim se delom naprave. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.
e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne kable, ki so primerni za zunanje območje.
Uporaba podaljševalnega kabla, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo za okvarni tok.
Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom.
Ne uporabljajte električnega orodja, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.
b) Nosite osebno zaščitno opremo in vedno zaščitna očala.
Nošenje osebne zaščitne opreme, kot je protiprašna maska, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb.
c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to priveđe do nesreč.
d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ.
Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.
e) Izogibajte se nenaravni telesni drži.
Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.
f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las, oblačil in rokavic ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.
g) Če lahko montirate naprave za odsesavanje in lovljenje prahu, se prepričajte, da so te priključene in se pravilno uporabljajo.
Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.
h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde priveđe do hudih poškodb.

Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja.
Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.
b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje.

S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d) Nerabljena električna orodja hranite izven do-sega otrok.

Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte električna in vstavitvena orodja.

Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili.

Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in samo z originalnimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno.

Varnostni napotki za vrtalnike

a) Vrtalnik je treba zavarovati. Nepravilno pritrjen vrtalnik se lahko premika ali prevrne, kar lahko povzroči poškodbe.
b) Obdelovanec je treba vpeti ali pritrditi na podlago za obdelovanec. Ne vrtajte obdelovancev, ki so premajhni za varno vpetje. Če obdelovanec držite z roko, lahko pride do poškodb.
c) Ne nosite rokavic. Rokavice se lahko zataknejo za vrteče dele ali vrtalne ostružke in povzročijo poškodbe.
d) Kadar električno orodje deluje, rok ne približujte območju vrtanja. Stik z vrtečimi deli ali vrtalnimi ostružki lahko povzroči poškodbe.
e) Preden vrtalnik primaknete k obdelovancu, se mora vrtalno orodje vrteti. V nasprotnem primeru se lahko vrtalno orodje zatakne v obdelovancu in s tem povzroči nepričakovano premikanje obdelovanca ter poškodbe.
f) Če pride do blokade vrtalnega orodja, ga nehajte pritiskati navzdol in izklopite električno orodje. Raziščite in odpravite vzrok blokade.

Blokada lahko povzroči nepričakovano premikanje obdelovanca in poškodbe.

g) Nastajanju dolgih vrtalnih ostružkov se izognete z rednimi prekinitvami pritiskanja navzdol. Ostri kovinski ostružki se lahko kam zapletejo in povzročijo poškodbe.
h) Kadar električno orodje deluje, nikoli ne odstranjujte vrtalnih ostružkov iz območja vrtanja. Če želite ostružke odstraniti, premaknite vrtalno orodje proč od obdelovanca, električno orodje izklopite in počakajte, da se vrtalno orodje zaustavi. Ostružke odstranite s pomožnimi sredstvi, kot je ščetka ali kavelj. Stik z vrtečimi deli ali vrtalnimi ostružki lahko povzroči poškodbe.
i) Dovoljeno število vrtljajev vložnega orodja, ki ima nazivno število vrtljajev, mora biti najmanj tako visoko, kot je najvišje število vrtljajev, ki je navedeno na električnem orodju. Pribor, ki se ne vrti hitreje, kot je dovoljeno, se lahko zlomi in odleti vstran.

Pozor: Lasersko sevanje Ne glejte v žarek Razred laserja 2

Zaščitite sebe in okolje s primernimi previdnostni- mi ukrepi pred nevarnostmi nesreč!

• V laserski žarek ne glejte neposredno z nezaščitenimi očmi.
• Nikoli ne glejte neposredno poti laserja.
• Laserski žarek nikoli ne usmerite na odbojne površine in v osebe ali živali. Tudi laserski žarek z malo moči lahko poškoduje oči.
• Previdno: Če uporabljate postopke, ki so drugačni od tukaj opisanih, lahko pride do nevarne izpostavljenosti sevanju.
• Laserskega modula nikoli ne odpirajte. Nepričakovano lahko pride do izpostavljenosti sevanju.
• Laserja ne smete zamenjati z laserjem drugega tipa.
• Popravila na laserju lahko opravlja samo proizvajalec laserja ali pooblaščen zastopnik.
• Za označitev in mesto namestitve opozorilne nalepke glejte sliki 8 in 9

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Preostala tveganja

Tudi će to električno orodje uporabljate v skladu s predpisi, vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo tega električnega orodja lahko pride do naslednjih nevarnosti:

• Poškodbe pljuč, će ne nosite primerne maske za zaščito pred prahom.
• Poškodbe sluha, če ne nosite primerne zaščite sluha.

- Škoda za zdravje, do katere pride zaradi vibracij na dlani in roki, će napravo uporabljate dalj časa ali će je ne upravljate in vzdržujete ustrezno.

7. Tehnični podatki

Motor na izmenični tok....220 - 240 V\~ 50 Hz

Nazivna napetost S1....710 W

Način delovanja.... S2 5 min* 900W

Število vrtljajev v prostem teku n_D 500 - 2600 min ^-1

Razpon vpenjanja vpenjalne glave.... 1,5-13 mm.

Maks. vrtalni hod ....70 mm

Mere osnovne plošče....320 x 305 mm

Razdalia od vpenjalne glave do talne plošče....280 mm

Teža približno....8,3 kg

Razred zaščite .....II / ☐

Razred laserja 2

Valovna dolžina laserja 650 nm

Moč laserja ....../< 1 mW

* Po neprekinjenem delu, ki traja 5 minut, sledi faza mirovanja, dokler se temperatura naprave ne razlikuje od sobne temperature za manj kot 2 K (2° C).

Obdelovanec mora biti visok najmanj 3 mm in širok 45 mm.

Pazite, da je obdelovanec vedno zavarovan znapenjalnikom.

Previsne obdelovance je po potrebi treba podpreti z dodatnimi oporami.

Hrup

Hrupnost te žage je bila izmerjena v skladu z EN 62841.

Raven hrupa L _pA ....89,6 dB(A)

Nezanesljivost K _BA ......3 dB

Nivo moči zvoka L _WA 102,6 dB(A)

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite.

Navedene vrednosti emisij hrupa so bile izmerjene po standardiziranem postopku preverjanja in jih lahko uporabite za primerjavo električnega orodja z drugim.

Navedene vrednosti emisij hrupa lahko uporabite tudi za začasno oceno obremenitve.

Opozorilo:

• Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od vrste in načina uporabe električnega orodja; še posebej od vrste obdelovanca, s katerim delate.
• Potrudite se, da bo obremenitev čim nižja. Primer ukrepa: omejitev delovnega časa. Pri tem je treba upoštevati vse faze delovnega cikla (na primer čase, ko je orodje izklopljeno, in takšne, ko je sicer vklopljeno, ampak deluje brez obremenitve).

8. Pred zagonom

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter embalažna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.

- Preverite, će so se naprava in deli pribora poškodovali med transportom.

- Po možnosti embalažo shranite do preteka garancijskega časa.

POZOR

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

Pred priključitvijo se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

• Preverite napravo, će je utrpela poškodbe pri transportu. Morebitne poškodbe takoj sporočite transportnemu podjetju, ki je dostavilo električno orodje.
• Izogibajte se dolgim dovodom (kabelski podaljšek).
• Električnega orodja ne upravljajte v vlažnem ali mokrem prostoru.
• Električno orodje je dovoljeno uporabljati samo v primernih prostorih (dobro prezračevani).

9. Montaža

⚠ Pozor!

Pred zagonom obvezno v celoti montirajte napravo!

⚠ Preden napravo priključite na napajalno omrežje, se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju priključka.
⚠️ Opozorilo! Pred nastavljanjem naprave vedno izvlecite omrežni vtič.

1. Hitri vpenjalnik (2) potisnite na steber (3).
2. Steber (3) vstavite v osnovno ploščo (1) tako, da se vodilni zatiči na spodnjem koncu stebra (3) vstavijo v utor sprejemnega mesta na osnovni plošči (1).
3. Vnaprej montirane pritrdilne vijake (A) na zadnji strani osnovne plošče (1) zategnite z imbus ključem (21).

9.2 Montaža vzporednega omejevala (slika 4)

1. Vzporedno omejevalo (16) potisnite v utore osnovne plošče (1).
2. Pri tem pazite, da so utorne matice pod krilatimi vijaki za vzporedno omejevalo (15) poravnane z utori.
3. Vzporedno omejevalo (16) premaknite v želeni položaj in zategnite krilate vijake za vzporedno omejevalo (15).

9.3 Montaža ročaja (slika 2)

1. Odstranite vnaprej montirani pritrdilni vijak (B).
2. Pazite, da je distančnik (13) dobro nameščen.

3. Ročaj (8) na sprejemnem mestu (G) zavarujte, kot je pri-kazano na sliki 2.

4. Položite matico (C) v izrez na ročaju (8) in zategnite pri-trdilni vijak (B).

9.4 Montaža omejevala globine (slika 2)

1. Omejevalo globine (7) od zgoraj vstavite izrez v ohišju.
2. Vpenjalni vzvod omejevala globine montirajte (6), kot je prikazano na sliki 2.

Položaj glave stroja se lahko nastavi glede na višino obdelovanca oz. dolžino orodja.

1. Ročaj (8) dobro primite.
2. Odprite vpenjalni vzvod mehanizma za nastavljanje višine (5).
3. Položaj glave stroja določite z ročajem (8).
4. Položaj glave stroja fiksirajte z vpenjalnim vzvodom mehanizma za nastavljanje višine (5).

Pozor! Kadar je glava stroja v najbolj spodnjem položaju mo-rate paziti, da je ne boste premaknili čez oznako (23).

Glavo stroja fiksirajte v tem položaju z vpenjalnim vzvodom mehanizma za nastavljanje višine (5). V nasprotnem lahko pride do poškodb vodila.

10.2 Nastavljanje vrtalne globine (sliki 1, 11)

Z omejevalom globine (7) lahko nastavite vrtalno globino.

1. Odvijte vpenjalni vzvod na omejevalu globine (6).
2. Izvedite poskusno vrtanje. Takoj ko dosežete želeno globino, znova privijte vpenjalni vzvod omejevala globine (6).
3. Omejevalo globine (7) je tako blokirano na želeni vrtalni globini.
4. Nato preverite položaj omejevala globine. Če se prika-zana mera ne ujema z dejansko vrtalno globino, se kaza-lec (9) lahko ponovno prilagodi.
5. Odvijte vijak s križno glavo (19) kazalca (9).
6. Nastavite kazalec (9) na pravilni položaj glede na skalo (20).
7. Ponovno zategnite vijak s križno glavo (19).

10.3 Vpetje/sprostitev orodja (sliki 5, 6)

Previdno! Ključ za vpenjalno glavo se ne sme zataktniti. Nevarnost poškodb zaradi izmeta ključa za vpenjalno glavo.

10.3.1 Vpetje

1. Vstavite ključ za vpenjalno glavo (22).
2. Ključ za vpenjalno glavo (22) odvijajte v nasprotni smeri urinega kazalca, da odprete napenjalno pušo(D).
3. Vstavite vstavitveno orodje (E).
4. Vstavitveno orodje (E) dobro primite.
5. Ključ za vpenjalno glavo (22) obračajte v smeri urinega kazalca, da napenjalno pušo (D) zaprete in zavarujete vstavitveno orodje.

6. Preverite, ali je vstavitveno orodje (E) dobro nameščeno.

7. Ponovno zategnite ključ za vpenjalno glavo (22).

10.3.2 Sprostitev

1. Vstavite ključ za vpenjalno glavo (22).
2. Ključ za vpenjalno glavo (22) odvijajte v nasprotni smeri urinega kazalca, toliko da lahko odstranite vstavitveno orodje (E).
3. Ponovno zategnite ključ za vpenjalno glavo(22).

10.4 Poravnava obdelovanca (slika 1)

1. S stikalom za vklop/izklop (18) vklopite lasersko križno črto.
2. Sečišče obeh laserskih črt vam natančno kaže sredinsko točko vrtanja.
3. Svojo oznako poravnajte z obdelovancem na laserskem križcu.

10.5 Vpenjanje obdelovanca (slika 7)

Obdelovanec, ki ga obdelujete, se mora dati vpeti na varen način. Ne obdelujte obdelovancev, ki se jih ne da vpeti. Izrez hitrega vpenjalnika mora biti na sredini poravnan z luknjo. V nasprotnem lahko pride do blokade svedra ali vpenjalne glave s hitrim vpenjalnikom.

1. Obdelovanec vedno namestite s pomočjo laserske križne črte.
2. Odvijte vijak za hitro vpenjanje (17).
3. Pustite, da se hitri vpenjalnik (2) spusti na obdelovanec.
4. Vijak za hitro vpenjanje (17) privijajte v smeri urnega kazalca, da vpnete obdelovanec.
5. Če želite sprostiti hitri vpenjalnik (2), vijak za hitro vpenjanje (17) odvijte v nasprotni smeri urnega kazalca.

10.6 Vpenjanje večjih obdelovancev (slika 7)

Za večje obdelovance uporabite vzporedno omejevalo (16):

1. Odvijte krilate vijake za vzporedno omejevalo (15) in vsta-vite vzporedno omejevalo (16) v utore osnovne plošče.
2. Zategnite krilate vijake za vzporedno omejevalo (15).
3. Obdelovanec na vzporednem omejevalu (16) poravnajte in vpnite s hitrim vpenjalnikom (2).

Opozorilo! Pri obdelovancih, ki so širši ali daljši od zgornje ploskve mize, poskrbite za ustrezno podporo, npr. s podstavki ali kozo za žaganje.

Obdelovanci, ki so daljši ali širši od osnovne plošče namizne- ga vrtalnika, se lahko prekucnejo, če niso trdno podprti. Če se obdelovanec prevrne, lahko pride do poškodb zaščite za vpenjalno glavo ali rezalnega orodja.

10.7 Nastavljanje števila vrtljajev (slika 1)

Ustrezno število vrtljajev mora biti odvisno od obdelovanca, ki se ga obdeluje, in ga je treba nastaviti glede na premer orodja.

10.7.1 Elektronska regulacija števila vrtljajev

Z elektronsko regulacijo števila vrtljajev lahko vrtljaje nastavljate zvezno:

Število vrtljajev nastavite s pomočjo regulatorja števila vrtljajev (12).

Trenutno število vrtljajev lahko odčitate z oznako na regulatorju števila vrtljajev (12).

10.8 Vklop/izklop (slika 1)

Vklop: Pritisnite vklopno stikalo (11), da vklopite napravo. Izklop: Pritisnite izklopno stikalo (10), da izklopite napravo.

10.9 Vzporedno omejevalo (slika 1, 7)

1. Če je treba, poravnajte obdelovanec in ga vpnite.
2. Zaženite napravo in nastavite število vrtljajev.
3. Za vrtanje morate ročaj (8) premikati z enako mero sile, dokler ne dosežete želene vrtalne globine. Pri vrtanju kovin za kra- tek čas prekinite pomikanje naprej, da tako zlomite ostružke.
4. Ko dosežete vrtalno globino, premaknite ročaj (8) znova v izhodiščni položaj.
5. Napravo izklopite.

11. Prevoz

⚠️ Opozorilo! Pred transportiranjem izvlecite omrežni vtič!
- Za transport ohranite električno orodje na osnovni plošči (1).

12. Čiščenje in vzdrževanje

⚠ Opozorilo! Pred vsakim nastavljanjem, servisiranjem ali popravilom izvlecite omrežni vtič!

12. 1 Splošni vzdrževalni ukrepi

△ Dela, ki niso opisana v teh navodilih, pustite izvesti samo strokovni delavnici. Uporabljajte samo originalne dele. Pred vsemi vzdrževalnimi in čistilnimi deli počakajte, da se naprava ohladi. △ Obstaja nevarnost opeklin!

Pred vsako uporabo preverite, ali so na napravi razločno vidne pomanjkljivosti, kot so ohlapni, obrabljeni ali poškodovani deli, in ali so vijaki oziroma drugi deli pravilno nameščeni. Zamenjajte poškodovane dele.

12.2 Čiščenje

Ne uporabljajte čistil ali topil. Kemične snovi lahko poškodujejo plastične dele naprave. Naprave nikoli ne čistite s tekočo vodo.

• Napravo po vsaki uporabi temeljito očistite.
• Prezračevalne odprtine in površine naprave očistite z mehko ščetko, čopičem ali krpo.
• Ostružke, prah in umazanijo po potrebi odstranite s sesalnikom.
• Premične dele redno mažite.

12.3 Vzdrževanje

V napravi ni nobenih delov, ki bi potrebovali vzdrževanje.

12.4 Zamenjava vpenjalne glave (slike 1, 5, 10)

⚠️ Opozorilo! Izvlecite omrežni vtič!

Potrebno orodje (ni v vsebini kompleta):

1 x viličasti ključ 27 mm

• Vstavitveno orodje odstranite, kot je opisano v poglavju 10.3.2.
• Napenjalno pušo (D) dobro privijte, tako da ključ za vpenjalno stročnico (22) obrnete v smeri urnega kazalca.
• Vpenjalno glavo (14) dobro primite z eno roko, medtem pa z viličastim ključem (27 mm) premaknite matico (F) v smeri urnega kazalca navzdol.
• Takoj ko vpenjalno glavo (14) sprostite z njenega mesta na gredi, jo lahko snamete.
• Namestite novo vpenjalno glavo in jo pritrdite v obratnem zaporedju.

Za zamenjavo vpenjalne glave lahko uporabljate samo vpenjalne glave, ki jih odobri proizvajalec.

Številka naročila: 390 6814 001

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Karbonske ščetke, sveder

Napravo in njen pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmrzovanja. Optimalna temperatura skladiščenja je med 5 in 30 °C.

Električno orodje shranjujte v originalni embalaži.

Pokrijte električno orodje, da ga zaščitite pred prahom ali vlago.

Navodila za uporabo hranite ob električnem orodju.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.

14.1 Pomembni napotki

Pri preobremenitvi motorja se ta samodejno izklopi. Po določenem času hlajenja (različni časi) lahko motor znova vklopite.

14.2 Poškodovan električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.

Električni priključni vodi morajo ustrezati zadevnim določilom VDE in DIN. Uporabljajte samo priključne vode z oznako »H05VV-F«.

Po predpisih mora biti oznaka tipa priključnega voda natisnje- na na njem.

Če je treba zamenjati priključni vod, mora to izvesti proizvaja- lec ali njegov zastopnik, da se prepreči tveganja za varnost.

14.3 Motor na izmenični tok

Omrežna napetost mora biti 220 - 240 V\~ 50Hz.

- Podaljski do 25 m morajo imeti prečni prerez 1,5 kvadra- tnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor
- Podatki na tipski ploščici motorja

15. Odlaganje med odpadke in reciklaža

Naprava je zaradi preprečitve poškodb pri transportu v embalaži. Ta embalaža je iz surovine in je zato ponovno uporabna ali jo lahko vrnete v surovinski cikel.

Naprava in njen pribor so iz različnih materialov, kot npr. iz kovine in umetnih snovi. Okvarjene sestavne dele zavrzite med posebne odpadke. Povprašajte v specializirani trgovini ali v občinski upravi!

Embalaža je narejena iz materialov, prijaznih do okolja, ki jih lahko odvržete v lokalnih obratih za recikliranje.

Več informacij o odlaganju iztrošene naprave med odpadke izveste pri lokalni skupnosti ali občinski upravi.

Odpadne opreme ne odvrzite med gospodinjske odpadke!

Ta simbol označuje, da je tega izdelek v skladu z Direktivo o odpadni električni in elektronski opremi (2012/19/EU) in v skladu z nacionalno zakonodajo ni dovoljeno odvreči med gospodinjske odpadke. Ta izdelek je treba dostaviti na ustrezno zbirno mesto. Lahko ga npr. vrnete ob nakupu podobnega izdelka ali pa ga predate na zbirnem mestu, ki je pristojno za reciklažo odpadne električne in elektronske opreme. Neustrezno ravnanje starimi napravami lahko zaradi potencialno nevarnih snovi, ki so pogosto vsebovane v odpadni električni in elektronski opremi, predstavlja nevarnost za okolje in človeško zdravje. Če ta izdelek pravilno zavržete, prispevate tudi k učinkoviti rabi naravnih virov. Informacije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokalnem organu, ki je pristojen za ravnanje z odpadki, pri pooblaščenem zbirnem centru za odstranjevanje odpadne električne in elektronske opreme ali pri svojem komunalnem podjetju.

16. Pomoč pri motnjah

Motnja Mogoč vzrok Ukrep
Naprava se ne zažene.	Motor, kabel ali vtič so okvarjeni, varovalka ohišja se je sprožila.	Preverite vtičnico, omrežni priključni vodnik, vodnik, omrežni vtič in jih dajte po potrebi popraviti električarju.Preverite hišno varovalko
	Stikalo za vklop/izklop (11/10) je okvarjeno Za popravilo uporabite servisno službo
	Motor je okvarjen Za popravilo uporabite servisno službo
Močne vibracije	Osnovna plošča (1) ni fiksirana Stroj zavarujte na delovni mizi ali podobnem
	Orodje ni vpeto v sredini Preverite orodje v vpenjalni	glavi (14)
Motor se rahlo pregreva	Preobremenitev motorja, nezadostno hlajenje motorja.	Preprečite preobremenitev motorja med vrtanjem, odstra-nite prah z motorja, da zagotovite optimalno hlajenje motorja.
Motor je prehrupen. Poškod	ovane tuljave, okvarjen motor. Napravo naj pregleda	servisna služba

Telefonska št. servisa (SI):

00800 4003 4003

(0,00 €/Min.)

E-poštni naslov (SI):

[e-mail]

Garancijski list

1. S tem garancijskim listom Scheppach GmbH jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izdelavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 3 od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, će se ni držal priloženih navodil za sestavo in uporabo izdelka ali će je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

PDF ONLINE www.1idl-service.com

S spletne strani www.lidl-service.com si lahko prenesete ostale priročnike, videoposnetke o izdelkih in namestitveno programsko opremo.

S kodo QR neposredno odprete Lidlovo storitveno spletno stran (www.lidl-service.com), kjer lahko z vnosom številke izdelka (IAN) 380689_2110 odprete ustrezna navodila za uporabo.
