BRUGSANVISNING PTBM 710 B2 PARKSIDE

Drifts- og sikkerhedsinstruktioner

Oversættelse af den originale driftsvejledning

HU

ASZTALI FÚRÓGÉP

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

IT MT

1. Forklaring til symbolerne på maskinen....87
2. Indledning....88
3. Beskrivelse af apparatet (fig. 1-11)....88
4. Leveringsomfang 88
5. Tilsigtet brug 88
6. Sikkerhedsforskrifter 89
7. Tekniske data....91
8. Før ibrugtagning....91
9. Montering....91
10. Betjening....92
11. Transport....93
12. Rengøring og vedligeholdelse 93
13. Opbevaring....93
14. El-tilslutning 93
15. Bortskaffelse og genbrug....94
16. Afhjælpning af fejl....94
17. Garantibevis....95
18. Overensstemmelseserklæring....130

1. Forklaring til symbolerne på maskinen

DK

Advarsell! Tilsidesættelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet!

DK

Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!

DK

Brug beskyttelsesbriller!

DK

Brug høreværn!

DK

Brug åndedrætsværn i støvede omgivelser!

DK

Undgå betjening med langt, løsthængende här. Benyt hårnet.

DK

Undlad brug af handsker.

DK

Kapslingsklasse II (dobbeltisolering)

DK

Pas pål Laserstråling fig. 8, 9

2. Indledning

PRODUCENT:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

BEMÄRK:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

3. Beskrivelse af apparatet (fig. 1-11)

1. Grundplade
2. Hurtigspænder
3. Søjle
4. Tandstang højdejustering
5. Spændegreb højdejustering
6. Spændegreb dybdeanslag
7. Dybdeanslag
8. Händtag
9. Viser dybdeanslag
10. Sluk-kontakt
11. Tænd-kontakt
12. Hastighedsregulator
13. Afstandsholder
14. Borepatron
15. Vingeskruer til parallelanslag
16. Parallelanslag
17. Hurtigspændeskrue
18. Tænd/Sluk-knap laser
19. Stjerneskrue (viser)
20. Skala
21. Unbrakonøgle, 4 mm
22. Borepatronnøgle
23. Marketing

4. Leveringsomfang

• 1 boremaskine
  • 1 hurtigspænder (2)
• 1 grundplade (1)
  • 1 parallelanslag (16)
  • 1 afstandsholder (13)
  • 1 håndtag (8)
  • 1 dybdeanslag (7)
  • 1 spændegreb (6)
  • 1 unbrakonøgle 4 mm (21)
  • 1 borepatronnøgle (22)
• 1 brugsanvisning
  • 1 monteringsmateriale

5. Tilsigtet brug

Bænkboremaskinen er beregnet til boring i metal, træ, kunststof (plast) og fliser.

Borepatronens spændeområde: 1,5 - 13 mm.

Maskinen er beregnet til gør-det-selv-arbejde. Den er ikke designet til kontinuerlig erhvervsmæssig brug. Maskinen er ikke beregnet til at blive betjent af personer under 16 år. Unge over 16 år må kun benytte maskinen under opsyn. Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

Vær opmærksom på, at vores maskiner ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis maskinen bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

6. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

Arbejdspladssikkerhed

a) Hold arbeidsområdet rent og godt oplyst.

Uorden eller uoplyste arbeidsområder kan føre til ulykker.

b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv.

Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, när der arbejdes med elværktøjet.

Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten.

Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c) Hold elværktøj på afstand af regn og fugt.

Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med.

Hold kablet på afstand af varme, olie, skarpe kanter eller bevægelige dele af apparatet. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerkabler, som også er egnet til udendørs brug.

Brug af forlængerkabel, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f) Hvis brug af elværktøjet i fugtigt miljør er uundgåelig, skal der anvendes fejlstrømsrelæ.

Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj.

Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.

b) Brug personlige værnemidler og altid beskyttelsesbriller.

Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller hørevæm, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet.

Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e) Undgå unormale kropsholdninger.

Sørg for at stå sikkert, og hold altid ligevæg- ten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsindretninger, skal man sikre sig, at disse er tilsluttet og bruges rigtigt.

Brug af støvudsugning kan mindske faren pga. støv.

h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet.

Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig.

Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d) Opbevar ubenyttet elværktøj utilgængeligt for børn.

Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

e) Elværktøjer og indsatsværktøjer skal plejes omhyggeligt.

Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner.

Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikker at bruge.

Sikkerhedsforskrifter for boremaskiner

a) Boremaskinen skal sikres. En boremaskine, som ikke er fastgjort korrekt, kan bevæge sig eller vippe, hvilket kan medføre personskader.
b) Emnet skal være fastspændt eller fastgjort på emnesupporten. Undlad at bore i emner, som er for små til at blive sikkert fastspændt. Fastholdning af emnet med hånden kan føre til personskader.
c) Undlad brug af handsker. Handsker kan hænge fast i roterende dele eller borespåner og dermed forårsage personskader.
d) Hold hænderne på afstand af boreområdet, mens elværktøjet kører. Kontakt med roterende dele eller borespåner kan forårsage personskader.
e) Boreværktøjet skal rotere, inden det føres ind mod emnet. Ellers kan boreværktøjet sætte sig fast i emnet og forårsage uventede bevægelser af emnet og personskader.
f) Hvis boreværktøjet sætter sig fast (blokerer), skal man undlade at presse det længere ned, men i stedet slukke for elværktøjet. Undersøg og afhjælp årsagen til blokeringen. Blokering kan medføre uventet bevægelse af emnet og personskader.
g) Undgå lange borespåner ved at afbryde det nedadgående tryk med jævne mellemrum. Skarpe metalspåner kan blive indfanget og forårsage personskader.
h) Fjern aldrig borespåner fra boreområdet, mens elværktøjet kører. Man fjerner spåner ved at flytte boreværktøjet væk fra emnet, slukke for værktøjet og vente på, at elværktøjet stopper.

Brug redskaber som f.eks. børste eller krog til at fjerne spånerne. Kontakt med roterende dele eller borespåner kan forårsage personskader.

i) Det tilladte omdrejningstal for indsatsværktøjer med nominelt omdrejningstal skal være mindst lige så høj som det maksimale omdrejningstal, der er angivet på elværktøjet. Tilbehør, der roterer hurtigere end tilladt, kan knække og blive slynget bort.

Pas på: Laserstråling Kig ikke ind i strålen Laserklasse 2

Beskyt dig og dine omgivelser mod fare for uheld ved at træffe egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskyttede øjne.
• Kig aldrig direkte ind i strålen.
• Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.
• Vær forsigtig - udføres der procedurer, der afviger fra dem, der er angivet her, kan dette føre til en farlig strålingseksponering.
• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.
• Laseren må ikke erstattes med en laser af en anden type.
• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant.
• Mærkning og placering af advarselsmærkater, se fig. 8 og 9

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

Restrisici

Selv om man betjener elværktøjet forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:

• Lungeskader, hvis der ikke bruges egnet støvmaske.
• Høreskader, hvis der ikke bruges egnet høreværn.
• Helbredsskader som følge af hånd-arm-vibrationer, hvis maskinen bruges i længere tid eller ikke styres og vedligeholdes korrekt.

7. Tekniske data

Vekselstrømsmotor 220 - 240 V\~ 50 Hz

Nominal effekt S1 710 Watt

Borepatronens spændeområde....1,5 - 13 mm

Boreslaglængde maks. 70 mm

Mål grundplade....320 x 305 mm

Afstand mellem borepatron og bundplade....280 mm

Vægt ca....8,3 kg

Bølgelængde laser....650 nm

Effekt laser ....../< 1 mW

* Ved kontinuerlig driftstid på 5 minutter følger en hvileperiode, indtil maskinens temperatur afviger mindre end 2 K (2°C) fra stuetemperaturen.

Emnet skal som minimum have en højde på 3 mm og en bredde på 45 mm.

Sørg for, at emnet altid sikres med spændeanordningen.

Udhængende emner skal evt. afstøttes med ekstra støtter i siderne.

Stoj

Støjværdierne er bestemt i overensstemmelse med EN 62841.

Lydtryksniveau L_pA 89,6 dB(A)

Usikkerhed K_ A 3 dB

Lydeffektniveau L_WA 102,6 dB(A)

Usikkerhed K_WA 3 dB

Brug høreværn.

Støjpåvirkning kan føre til høretab.

De angivne støjemissionsværdier er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne et elværktøj med et andet.

De angivne støjemissionsværdier kan også bruges til at gen- nemføre en indledende vurdering af belastningen.

Advarsel:

• Støjemissionsværdierne kan afvige fra den angivne værdi, när elværktøjet rent faktisk bruges, afhængigt af hvordan elværktøjet bruges, og af, hvilken type emne der bearbejdes.
• Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

8. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.

- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

PAS PÅ

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Kontrollér maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som elværktøjet blev leveret med.
• Lange ledninger (forlængerkabler) skal undgås.
• Brug ikke elværktøjet i fugtige eller våde rum.
• Elværktøjet må kun bruges i egnede rum (god ventilation).

9. Montering

⚠ Pas på!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

⚠ Advarsel! Træk altid netstikket ud af stikkontakten, inden der foretages indstillinger på maskinen.

9.1 Montering af grundplade og søjle (fig. 2)

1. Skub hurtigspænderen (2) ind over søjlen (3).
2. Sæt søjlen (3) ind i grundpladen (1) på en sådan måde, at styretappen i den nederste ende af søjlen (3) indføres i noten i grundpladens (1) holder.
3. Spænd de formonterede fastgørelsesskruer (A) fast på bagsiden af grundpladen (1) med unbrakonøglen (21).

9.2 Montering af parallelanslag (fig. 4)

1. Skub parallelanslaget (16) ind i noten i grundpladen (1).
2. Sørg for, at notstenene flugter i noterne under vingeskruerne for parallelanslaget (15).
3. Anbring parallelanslaget (16) i den ønskede position, og spænd vingeskruerne for parallelslaget (15) fast.

9.3 Montering af håndtag (fig. 2)

1. Fjern den formonterede fastgørelsesskrue (B).
2. Kontrollér, at afstandsholdren (13) sidder ordentligt fast.
3. Skub håndtaget (8) på holderen (G), som vist i Fig. 2.
4. Læg møtrikkerne (C) ind i udsparingen i håndtaget (8), og spænd fastgørelsesskruen (B) til.

9.4 Montering af dybdeanslag (fig. 2)

1. Indsæt dybdeanslaget (7) i udsparingen i huset.
2. Monter spændegrebet for dybdeanslaget (6) som vist på fig. 2.

9.5 Montering på en arbejdsflade (fig. 4)

Fastgør maskinen på arbejdsfladen ved at skrue grundpladen (1) fast på arbejdsfladen.

10. Betjening

10.1 Højdejustering (fig. 2, 3)

Afhængigt af emnehøjden eller -længden kan man indstille maskinoverdelens position.

1. Hold fast i håndtaget (8).
2. Åbn spændegrebet for højdejustering (5).
3. Bestem maskinoverdelens position med håndtaget (8).
4. Fastlås maskinoverdelens position med spændegrebet for højdejustering (5).

Pas på! I maskinoverdelens nederste position skal man sikre sig, at denne ikke køres ud over markeringen (23).

Fastlås maskinoverdelen i denne position med spændegrebet for højdejustering (5). Ellers risikerer man, at der sker skader på føringen.

10.2 Indstilling af boredybde (fig. 1, 11)

1. Løsn spændegrebet på dybdeanslaget (6).
2. Udfør en prøveboring. Så snart den ønskede dybde er nået, spænder man atter spændegrebet for dybdeanslag (6) fast.
3. Dybdeanslaget (7) er nu låst i den ønskede boredybde.
4. Kontrollér derefter dybdeanslagets position. Hvis det viste mål ikke stemmer overens med den faktiske boredybde, kan man justere viseren (9).
5. Løsn stjerneskruen (19) for viseren (9).
6. Stil viseren (9) i den korrekte position i forhold til skalanen (20).
7. Spænd stjerneskruen (19) fast igen.

10.3 Fastspænding/løsning af værktøj (fig. 5, 6) Forsigtig! Husk at fjerne borepatronnøglen. Fare for personskade, hvis borepatronnøgle slynges bort.

10.3.1 Fastspænding

1. Indsæt borepatronnøglen (22).
2. Drej borepatronnøglen (22) imod urets retning for at åbne spændemuffen (D).
3. Indsæt indsatsværktøjet (E).
4. Hold indsatsværktøjet (E) fast.
5. Drej borepatronnøglen (22) imod urets retning for at lukke spændemuffen (D) og sikre indsatsværktøjet.
6. Kontrollér, at indsatsværktøjet (E) sidder ordentligt fast.
7. Tag borepatronnøglen (22) af igen.

10.3.2 Lösning

1. Indsæt borepatronnøglen (22).
2. Drej borepatronnøglen (22) imod urets retning, til indsatsværktøjet (E) kan tages ud.
3. Træk borepatronnøglen (22) af igen.

10.4 Indjustering af emne (fig. 1)

1. Aktiver krydslinjelaseren via Tænd/Sluk-knappen (18).
2. Skæringspunktet mellem de to laserlinjer angiver præcist borets midtpunkt.
3. Indstil markeringen på emnet på laserkrydset.

10.5 Fastspænding af emne (fig. 7)

Det emne, der skal bearbejdes, skal kunne fastspændes sikkert. Undlad at bearbejde emner, som ikke kan fastspændes.

Udsparingen i hurtigspænderen skal være indjusteret midt i boringen. Ellers kan boret eller borepatronen blive blokeret af hurtigspænderen.

1. Positioner emnet ved hjælp af krydslinjelaseren.
2. Løsn hurtigspændeskruen (17).
3. Lad hurtigspænderen (2) ligge på emnet.
4. Drej hurtigspændeskruen (17) i urets retning for at spænde emnet.
5. Man løsner hurtigspænderen (2) ved at dreje hurtigspændeskruen (17) imod urets retning.

10.6 Fastspænding af større emner (fig. 7)

1. Løsn vingeskruerne for parallelanslaget (15), og indsæt parallelanslaget (16) i noterne i grundpladen.
2. Fastspænd vingeskruerne for parallelanslaget (15).
3. Indjuster emnet i forhold til parallelanslaget (16), og spænd det fast med hurtigspænderen (2).

Advarsel! For emner, der er bredere eller længere end bordoverfladen, skal man sørge for tilstrækkelig afstøtning f.eks. i form af understøtninger eller såvbukke.

Emner, som er længere eller bredere end bænkboremaskinens grundplade, kan vippe uden fast understøttelse. Hvis emnet vipper, kan det beskadige borepatronbeskyttelsen eller skæreværktøjet.

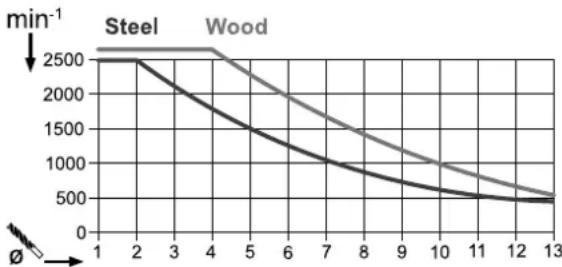

10.7 Indstilling af omdrejningstal (fig. 1)

Det rigtige omdrejningstal afhænger af det emne, der skal be-arbejdes, og indstilles i forhold til værktøjets diameter.

10.7.1 Elektronisk hastighedsregulering

Ved hjælp af den elektroniske hastighedsregulering kan man indstille hastigheden trinløst:

Indstil hastigheden vha. hastighedsregulatoren (12).

Det aktuelle omdrejningstal (hastighed) kan aflæses ved hjælp af markeringen på hastighedsregulatoren (12).

10.8 Tænding/slukning (fig. 1)

Tænding: Aktiver strømslutteren (11) for at tænde maskinen.

Slukning: Aktiver afbryderen (10) for at slukke maskinen.

10.9 Boreproces (fig. 1, 7)

1. Indjustér emnet, og spænd det.
2. Start maskinen, og indstil hastigheden.

3. Til boring bevæger man håndtaget (8) med ensartet fremføring, til man har opnået den ønskede boredybde. Ved boring af metaller afbryder man fremføringen et kort øjeblik for at bryde spånen.

4. Når man har nået boredybden, drejer man håndtaget (8) tilbage i udgangsposition.

5. Sluk for maskinen.

11. Transport

⚠ Advarsell! Træk lysnetstikket ud inden transport!

- Hold elværktøjet på grundpladen (1), när det skal transporteres.

⚠ Advarsell! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

⚠ Arbejde, der ikke er beskrevet i denne driftsvejledning, må kun gennemføres på et autoriseret værksted. Der må kun benyttes originale dele. Lad maskinen køle helt af, inden du påbegynder vedligeholdelses- og rengøringsarbejde.

⚠️ Fare for forbrænding!

Inden hver brug skal man kontrollere maskinen for synlige fejl og mangler såsom løse, slidte eller beskadigede dele, korrekt montering af skruer eller andre dele. Udskift beskadigede dele.

12.2 Rengøring

Undlad brug af rengørings- eller opløsningsmidler. Kemiske stoffer kan angribe maskinens plastdele. Rengør aldrig maskinen under rindende vand.

• Rengør maskinen grundigt efter hver brug.
• Rengør udluftningsåbningerne og maskinens overflader med en blød børste, en pensel eller en klud.
• Fjern evt. spåner, støv og smuds med en støvsuger.
• Husk at smøre bevægelige dele med jævne mellemrum.

I maskinen er der ingen dele, der skal vedligeholdes.

12.4 Udskiftning af borepatronen (fig. 1, 5, 10)

⚠ Advarsel! Træk netstikket ud!

Nødvendigt værktøj (medfølger ikke):

• Fjern indsatsværktøjet, som beskrevet under 10.3.2.
• Spænd spændemuffen (D) fast ved at dreje borepatronnøglen (22) i urets retning.
• Hold borepatronen (14) fast med den ene hånd, mens du med gaffelnøglen (27 mm) bevæger møtrikken (F) ned i urets retning.
• Så snart borepatronen (14) er løsnet fra akselsædet, kan den tages af.
• Man fastspænder den nye borepatron i omvendt rækkefølge.

Borepatronen må kun udskiftes med borepatroner, som er godkendt af producenten.

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kontaktkul, bor

* følger ikke nødvendigvis med leverancen!

13. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frost-sikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30 °C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

14. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

14.1 Vigtig information

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen.

14.2 Beskadiget strømtilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger. Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gennem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, när den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen "H05VV-F".

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Hvis det bliver nødvendigt at udskifte tilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå sikkerhedstrusler.

14.3 AC motor

Netspændingen skal være 220 - 240 V\~ 50Hz.

- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

15. Bortskaffelse og genbrug

Enheden er emballeret for at forhindre transportskader. Denne emballage er råmateriale og kan dermed genanvendes eller kan returneres til råmateriale-kredsløbet. Enheden og dens tilbehør er fremstillet af forskellige materialer som f.eks. metal og plast. Defekte komponenter skal bortskaffes som specialaffald. Spørg i specialbutikken eller i hos kommunen!

Emballagen består af miljøvenlige materialer, der kan bortskaffes på lokale genbrugsstationer.

Informationer om muligheder for bortskaffelse af gamle apparater fås ved henvendelse til kommunen.

Gamle apparater må ikke smides ud sammen med det almindelige husholdningsaffald!

Dette symbol gør opmærksom på, at dette produkt ikke må smides ud sammen med det almindelige husholdningsaffald iht. WEEE-direktiv (2012/19/EU) og nationale love. Dette produkt skal afleveres til udvalgte samlesteder. Dette kan ske f.eks. ved at returnere det i forbindelse med køb af et lignende produkt eller ved at aflevere det på en autoriseret genbrugsstation, hvor gamle elektriske og elektroniske apparater genbruges. Forkert håndtering af gamle apparater kan have negative følger for miljøet og menneskers sundhed, fordi disse evt. er fremstillet af farlige stoffer, der ofte findes i gamle elektriske og elektroniske apparater. Den korrekte bortskaffelse af produktet bidrager desuden til en effektiv udnyttelse af naturlige ressourcer. Informationen om samlesteder for gamle apparater fås ved henvendelse til kommunen, de offentlige organer til bortskaffelse af affald, et autoriseret sted til bortskaffelse af gamle elektriske og elektroniske apparater eller renovationen.

16. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Maskine starter ikke	Motor, kabel eller stik defekt, hussikring sprunget	Stikkontakt, nettislutningsledning, ledning, netstik kontrolle-res; evt. reparation skal udføres af elinstallatør. Kontrol af hussikring
	Strømslutter/afbryder (11/10) defekt Reparation forestås af kundeservice
	Motor defekt Reparation forestås af kundeservice
Kraftige vibrationer	Grundplade (1) ikke fikseret Maskine sikres på arbejdsbænk el.lign.
	Værktøj ikke fastspændt i centreret position Kontrollér værktøj i borepatron (14)
Motor bliver let overop-hedet	Overbelastning af motor, utilstrækkelig køling af motor.	Overbelastning af motor under boring skal forhindres.Fjern støv fra motoren, så der sikres optimal køling af motoren.
Motor støjer for meget Viklinger beskadiget, motor defekt. Kontrol forestås af kundeservice

17. Garantibevis

Kære kunde,

Alle vores produkter gennemgår strenge kvalitetskontrol for at sikre, at de når dig i perfekt stand. I det usandsynlige tilfælde, at enheden udvikler en fejl, bedes du kontakte vores serviceafdeling på den adresse, der vises på dette garantibevis. Selvfølgelig, hvis du foretrækker at ringe til os så er vi også glade for at tilbyde vores bistand under servicenummer trykt nedenfor. Bemærk følgende betingelser, som garantikrav kan gøres:

• Disse garanti vilkår omfatte yderligere garanti rettigheder og påvirker ikke dine lovbestemte rettigheder for garanti. Vi vil ikke debitere dig for denne garanti.
• Vores garanti dækker kun problemer forårsaget af materiale- eller produktionsfejl, og det er begrænset til afhjælpning af disse mangler eller udskiftning af enheden. Bemærk, at vores enheder ikke er designet til brug i kommercielle, handel eller industrielle applikationer. Derfor er garantien ugyldig, hvis udstyret bruges i kommerciel, handel eller industrielle applikationer eller for andre tilsvarende aktiviteter. Følgende er også udelukket fra vores garanti: kompensation for transportskader, skader forårsaget af manglende overholdelse af installations-/monteringsvejledning eller skader forårsaget af uprofessionel installation, manglende overholdelse brugsanvisningen (f.eks tilslutning til den forkerte netspænding eller strøm type), misbrug eller uhensigtsmæssig brug (såsom overbelastning af apparatet eller brug af ikke-godkendte værktøj eller tilbehør), manglende overholdelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet (f.eks sand, sten eller støv), virkninger af vold eller ydre påvirkninger (f.eks skader forårsaget af enheden bliver droppet) og normal slitage som følge af korrekt funktion af apparatet.

Garantien erklæres ugyldige, hvis der gøres forsøg på at manipulere med enheden.

- Garantien er gyldig i en periode på 3 år fra købsdatoen af enheden. Garantikrav skal indsendes inden udløbet af perioden garanti senest to uger efter defekten blive bemærket. Ingen garantikrav vil blive accepteret efter udløbet af garantiperioden. Den oprindelige garantiperiode fortsat anvendelse til enheden, selvom reparationer udføres eller dele udskiftes. I sådanne tilfælde, det udførte arbejde eller dele monteret vil ikke resultere i en forlængelse af garantiperioden, og ingen ny garanti bliver aktiv for det udførte eller dele monteret arbejde. Dette gælder også, når der anvendes en tjeneste på stedet.

- For at du kan gøre dit garantikrav gældende, bedes du kontakte nedenstående serviceadresse. Hvis reklamationen ligger inden for garantiperioden, vil vi fremsende dig en returnmærkat, med hvilken du gratis kan returnere dit defekte apparat til os. Det ville hjælpe os, hvis du kunne beskrive karakteren af problemet så detaljeret som muligt. Hvis fejlen er dækket af vores garanti så din enhed vil enten blive repareret med det samme og returneret til dig, eller vi vil sende dig en ny enhed.

Selvfølgelig er vi også glade tilbyde en afgiftsudløsende reparationsservice for eventuelle mangler, der ikke er omfattet af anvendelsområdet for denne garanti eller til enheder, som ikke længere er dækket. At drage fordel af denne service, skal du sende enheden til vores service-adresse.

Tjeneste-Hotline (DK):

00800 4003 4003

(0,00 €/Min.)

Tjeneste-mail (DK):

[e-mail]

Tjeneste Adresse (DK):

Sotek

Charlottevej 30 E

DK - 4270 Hong

PDF ONLINE www.idi-service.com

På www.lidl-service.com kan du downloade disse og mange flere manualer, produktvideoer og installations-software.

Med QR-koden kan du få direkte adgang til Lidl-service-siden (www.lidl-service.com) og åbne din betjenings-vejledning ved at indtaste artikelnummeret (IAN) 380689_2110.

Indice:

Pagina:
