GEBRUIKSAANWIJZING PTBM 710 B2 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele handleiding

PL

WIERTARKA STOŁOWA

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

①

NL / BE Bedienings- en veiligheidsinstructies Pagina 33

CZ	Pokyny pro obsluhu a bezpečnostní pokyny	Strana	44
PL	Wskazówki dotyczące obsługi i bezpieczeństwa		Strona	54
SK	Pokyny pre obsluhu a bezpečnostné pokyny		Strana	65
ES	Instrucciones de utilización y de seguridad		Página 75
DK	Drifts- og sikkerhedsinstruktioner		Side	86
IT / MT	Indicazioni per l'uso e per la sicurezza	Pagina 96
HU	Kezelési és biztonsági útmutató		Oldal	107
SI	Navodila za upravljanje in varnostna opozorila		Stran 119

1. Verklaring van de symbolen op het apparaat....34
2. Inleiding....35
3. Beschrijving van het toestel (afb. 1-11)....35
4. Meegeleverd....35
5. Beoogd gebruik ....35
6. Veiligheidsvoorschriften 36
7. Technische gegevens....38
8. Voor de ingebruikname 38
9. Montage....39
10. Bediening....39
11. Transport....40
12. Reiniging en onderhoud 40
13. Opslag....41
14. Elektrische aansluiting....41
15. Afvalverwerking en hergebruik 41
16. Verhelpen van storingen....42
17. Garantiebewijs....43
18. Conformiteitsverklaring....130

1. Verklaring van de symbolen op het apparaat

Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig!

Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften!

Draag een veiligheidsbril!

Draag gehoorbescherming!

Bescherm de luchtwegen bij stofontwikkeling!

Draag lang haar niet los. Gebruik een haarnetje.

Draag geen handschoenen.

Beschermingsklasse II (dubbel geïsoleerd)

Let opl Laserstraling afb. 8, 9

2. Inleiding

FABRIKANT:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

AANWIJZING:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• veronachtzaming van de instructies voor de bediening,
• reparaties door derden, niet geautoriseerde vakmensen,
• inbouw en vervanging van nietoriginele onderdelen,
• niet doelmatig gebruik,
• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruiksaanwijzing is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorgvuldig nageleefd worden.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimum-leeftijd moet aangehouden worden.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

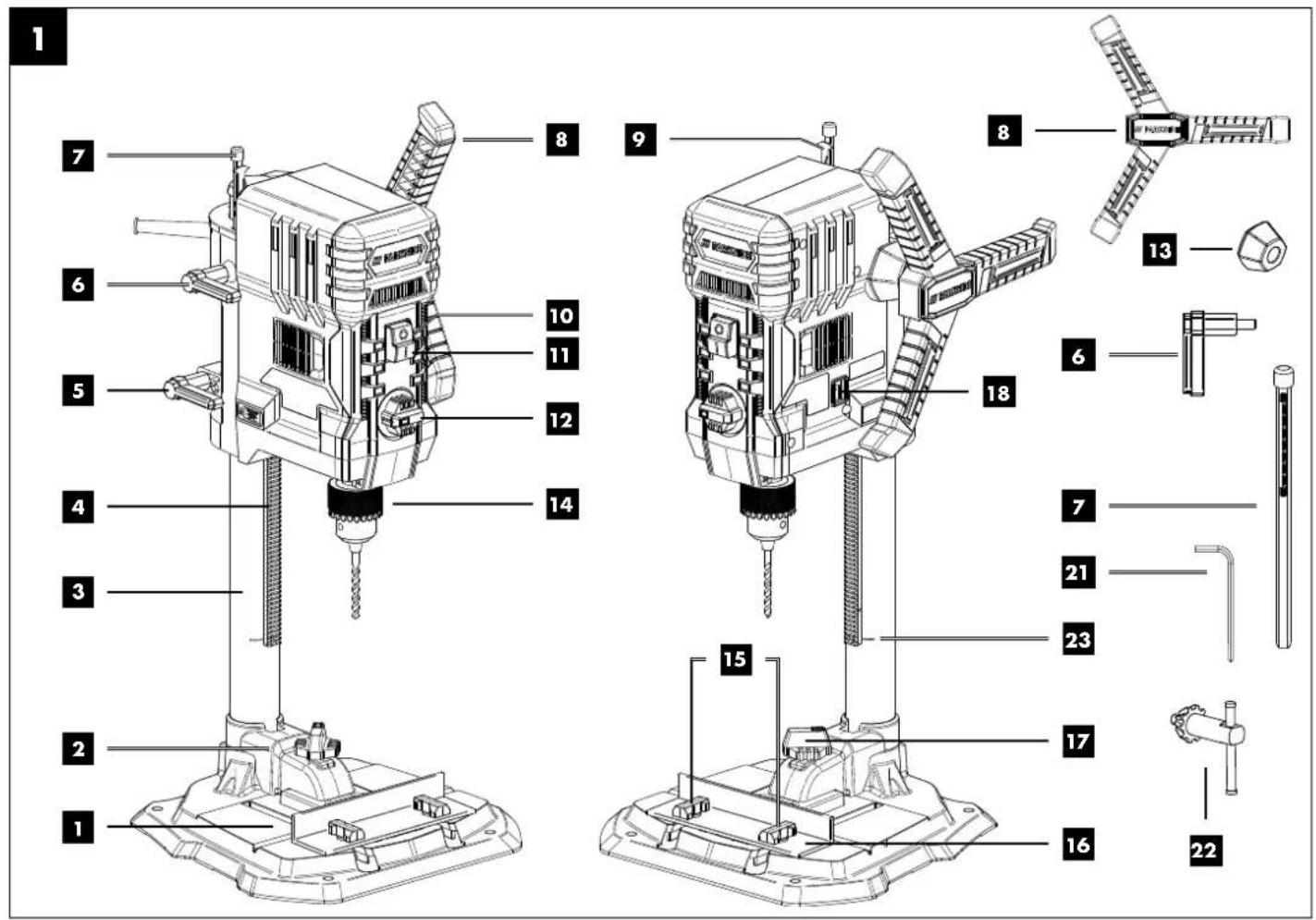

3. Beschrijving van het toestel (afb. 1-11)

1. Grondplaat
2. Snelspanner
3. Kolom
4. Tandheugel hoogteverstelling
5. Klemhendel hoogteverstelling
6. Klemhendel diepteaanslag
7. Diepteaanslag
8. Handgreep
9. Aanwijzer diepteaanslag
10. Uit-schakelaar
11. Aan-schakelaar
12. toerenregelaar
13. Afstandhouder
14. boorkop
15. Vleugelschroeven voor parallelaanslag
16. Parallelaanslag
17. Snelspanschroef
18. Aan/uit-schakelaar laser
19. Kruiskopschroef (aanwijzer)
20. Schaalverdeling
21. Inbussleutel, 4 mm
22. Boorkopsleutel
23. Marketing

4. Meegeleverd

• 1 Boormachine
  • 1 Snelspanner (2)
  • 1 Grondplaat (1)
  • 1 Parallelaanslag (16)
  • 1 Afstandhouder (13)
  • 1 Handgreep (8)
  • 1 Diepteaanslag (7)
  • 1 Klemhendel (6)
  • 1 Inbussleutel, 4 mm (21)
  • 1 Boorkopsleutel (22)
  • 1 Gebruikshandleiding
  • 1 Montagemateriaal

5. Beoogd gebruik

De kolomboormachine is ontworpen voor het boren in metaal, hout, kunststof en tegels.

Spanbereik boorkop: 1,5 - 13 mm.

Het apparaat is bedoeld voor gebruik door doe-het-zelvers. Het is niet ontworpen voor continu commercieel gebruik. Het apparaat is niet bedoeld voor gebruik door personen jonger dan 16 jaar. Jongeren vanaf 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriele toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriele ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

6. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften voor elektrische apparaten

⚠ WAARSCHUWING! Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrisch apparaat zijn meegeleverd. Het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht.
Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevin-den.
Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap.
Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen.

De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.

b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.

c) Houd elektrisch gereedschap uit de buurt van regen of vocht.

Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.

d) Gebruik het snoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.

e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruikt buiten.
Het gebruik van een voor buiten geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden vermeden, gebruik dan een aardlekschakelaar.
Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrisch gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril.

Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een helm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.

c) Voorkom onbedoelde inbedrijfstelling. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.

d) Verwijder instelgereedschap of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.

e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.

f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.

g) Als er stof- en opvangrichtingen gemonteerd kunnen worden, moet u controleren of deze aangesloten zijn en correct worden gebruikt. Het gebruik van een stofafzuiging kan gevaar door sto verminderen.

h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

Gebruik en behandeling van het elektrisch gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt.

Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.

c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt.

Deze voorzorgsmaatregelen voorkomen dat het elektrische gereedschap onbedoeld start.

d) Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen.

Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken.

Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrisch gereedschap.

f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden komt minder snel vast te zitten en is makkelijker te gebruiken.

g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen.

Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hiermee blijft veilig gebruik van het elektrisch gereedschap gewaarborgd.

Veiligheidsvoorschriften voor boormachines

a) De boormachine moet vastgezet worden. Een onjuist bevestigde boormachine kan bewegen of kantelen en dit kan verwondingen veroorzaken.
b) Het werkstuk moet met de werkstuksteun worden vastgeklemd of bevestigd. Boor niet in werkstukken die te klein zijn om veilig vast te klemmen. Als u het werkstuk met de hand vasthoudt, kan dat tot verwondingen leiden.
c) Draag geen handschoenen. Handschoenen kunnen door draaiende delen of boorspaanders worden vastgegrepen, wat tot verwondingen kan leiden.
d) Houd uw handen buiten het boorbereik als het elektrisch gereedschap in bedrijf is. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.
e) Het boorgereedschap moet draaien voordat u het naar het werkstuk brengt. Anders kan de boor in het werkstuk vastlopen en kunnen onverwachte bewegingen van het werkstuk verwondingen veroorzaken.
f) Als de boor vastloopt, moet u de boor niet verder naar beneden duwen en het elektrisch gereedschap uitschakelen. Bepaal de oorzaak van het vastlopen en verhelp dit probleem. Het vastlopen kan tot een onverwachte beweging van het werkstuk en tot verwondingen leiden.
g) Voorkom lange boorspaanders door de neerwaartse druk regelmatig te onderbreken. Scherpe metaalspaanders kunnen vast komen te zitten en verwondingen veroorzaken.
h) Verwijder nooit boorspaanders uit het boorbereik als het elektrisch gereedschap in bedrijf is. Om spaanders te verwijderen, beweegt u het boorgereedschap van het werkstuk af, schakelt u het elektrisch gereedschap uit en wacht u tot het boorgereedschap is gestopt. Gebruik hulpmiddelen zoals een borstel of haak om de spaanders te verwijderen. Contact met draaiende delen of boorspaanders kan verwondingen veroorzaken.
i) Het toegestane toerental van inzetstukken met een nominaal toerental moet minstens zo hoog zijn als het maximale toerental dat op het elektrisch gereedschap staat vermeld. Accessoires die sneller draaien dan toegestaan, kunnen afbreken en weggeslingerd worden.

Let op! Laserstraling

Niet in de laserstraal kijken

Laserklasse 2

Bescherm uzelf en uw omgeving door het nemen van de juiste voorzorgsmaatregelen ten behoeve van ongevallenpreventie!

• Niet direct in de laserstraal kijken zonder oogbescherming.

• Nooit direct in de straalbundel kijken.

• Richt de laserstraal nooit op reflecterende oppervlakken en personen of dieren. Ook een laserstraal met een laag vermogen kan oogletsel veroorzaken.

• Let op! Als andere dan de hier aangegeven handelswijzen worden toegepast, kan dit tot een gevaarlijke stralingsexplosie leiden.
• Lasermodule nooit openen. Dit kan tot onverwachte blootstelling aan straling leiden.
• De laser mag niet door laser van een ander type worden vervangen.
• Reparaties aan de laser mogen uitsluitend door de fabrikant van de laser of een bevoegde dealer worden uitgevoerd.
• Aanduiding en aanbrenglocatie van het waarschuwingsetiket, zie afbeelding 8 en 9.

⚠ WAARSCHUWING! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

Restrisico's

Ook als u dit elektrisch apparaat conform de voorschriften gebruikt, blijven er altijd restrisico's bestaan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:

• Longschade, als geen geschikt stofmasker wordt gedragen.
• Gehoorschade, als de voorgeschreven gehoorbescherming niet wordt gedragen.
• Lichamelijk letsel door trillingen van hand en arm als het apparaat gedurende langere tijd wordt gebruikt of niet conform de voorschriften wordt bediend en onderhouden.

* Na een ononderbroken bedrijfsduur van 5 minuten volgt een pauze totdat de temperatuur van het apparaat minder dan 2 K (2 °C) van de omgevingstemperatuur afwijkt.

Het werkstuk moet minimaal een hoogte van 3 mm en een breedte van 45 mm hebben.

Zorg ervoor dat het werkstuk altijd met de kleminrichting is geborgd.

Overhangende werkstukken moeten evt. door extra steunen aan de zijkant worden ondersteund.

Geluid

De geluidswaarden zijn bepaald volgens EN 62841.

Geluidsdrukniveau L _A ......89,6 dB(A)

Onzekerheid K _BA 3 dB

Geluidsvermogensniveau L_WA 102,6 dB(A)

Onzekerheid K_WA 3 dB

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

De opgegeven geluidsemissiewaarden zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden kunnen ook worden gebruikt als eerste indicatie van de belasting.

Waarschuwing:

• De geluidsemissies kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrisch apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.
• Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

8. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkingsen transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

Controleer vóór het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het elektrisch apparaat heeft bezorgd.
• Lange snoeren (verlengsnoeren) moeten worden vermeden.
• Gebruik het elektrisch apparaat niet in een vochtige of natte ruimte.
• Het elektrisch apparaat mag alleen in daartoe geschikte (goed geventileerde) ruimtes worden gebruikt.

9. Montage

⚠ Let op!

Het apparaat moet voor de ingebruikname volledig zijn ge- monteerd!

⚠ Controleer vóór het aansluiten van het apparaat of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

⚠ Waarschuwing! Trek altijd de voedingsstekker eruit voordat u instellingen aan het apparaat uitvoert.

9.1 Grondplaat en kolom monteren (afb. 2)

1. Schuif de snelspanner (2) over de kolom (3).
2. Plaats de kolom (3) zo in de grondplaat (1) dat de geleidingspen aan het onderste uiteinde van de kolom (3) in de groef van de grondplaat (1) vastklikt.
3. Draai de voorgemonteerde bevestigingsschroeven (A) aan de achterkant van de grondplaat (1) vast met de inbussleutel (21).

9.2 Parallelaanslag monteren (afb. 4)

1. Schuif de parallelaanslag (16) in de groeven van de grondplaat (1).
2. Zorg ervoor dat de schuifblokken onder de vleugelschroeven voor de parallelaanslag (15) op de groeven zijn uitgelijnd.
3. Verplaats de parallelaanslag (16) naar de gewenste positie en draai de vleugelschroeven voor de parallelaanslag (15) vast.

1. Verwijder de voorgemonteerde bevestigingsschroef (B).
2. Let op de juiste bevestiging van de afstandhouder (13).
3. Schuif de handgreep (8) op de opname (G), zoals weergegeven in Afb. 2.
4. Plaats de moer (C) in de uitsparing in de handgreep (8) en haal de bevestigingsschroef (B) aan.

9.4 Montage diepteaanslag (afb. 2)

1. Breng de diepteaanslag (7) van bovenaf in de uitsparing van de behuizing.
2. Monteer de klemhendel diepteaanslag (6), zoals weergegeven in Afb. 2.

9.5 Apparaat op een werkoppervlak monteren (afb. 4)

Bevestig het apparaat op het werkoppervlak door de grondplaat (1) op het werkoppervlak vast te schroeven.

10. Bediening

10.1 Hoogteverstelling (afb. 2, 3)

U kunt de positie van de machinekop aanpassen aan de hoogte van het werkstuk of de lengte van het gereedschap.

1. Houd de handgreep (8) vast.
2. Open de klemhendel voor de hoogteverstelling (5).
3. Bepaal de positie van de machinekop met de handgreep (8).
4. Zet de machinekop op deze positie vast met de klemhendel voor de hoogteverstelling (5).

Let op! In de laagste positie van de machinekop moet u erop letten dat deze niet voorbij het uiteinde van de markering (23) wordt verplaatst.

Borg de machinekop in deze positie met de klemhendel hoogteverstelling (5). Als dit niet wordt gedaan, kan de geleiding beschadigd raken.

10.2 Boordiepte instellen (afb. 1, 11)

Met de diepteaanslag (7) kunt u de boordiepte bepalen.

1. Open de klemhendel voor de diepteaanslag (6).
2. Voer een proefboring uit. Zodra de gewenste diepte is bereikt, haalt u de klemhendel diepteaanslag (6) weer aan.
3. De diepteaanslag (7) is nu op de gewenste boordiepte vergrendeld.
4. Controleer aansluitend de positie van de diepteaanslag. Als de weergegeven maat niet overeenkomt met de feitelijke boordiepte, kan de aanwijzer (9) worden bijgesteld.
5. Draai de kruiskopschroef (19) van de aanwijzer (9) los.
6. Stel de aanwijzer (9) in op de juiste positie van de schaalverdeling (20).
7. Draai de kruiskopschroef (19) weer vast.

10.3 Gereedschapvastklemmen/losmaken (afb. 5, 6)

Voorzichtig! Zorg ervoor dat de boorkopsleutel niet vast komt te zitten. Gevaar voor letsel door het wegslingeren van de boorkopsleutel.

10.3.1 Vastklemmen

1. Plaats de boorkopsleutel (22).
2. Draai de boorkopsleutel (22) tegen de klok in om de spanhuls (D) te openen.
3. Plaats het inzetstuk (E).
4. Houd het inzetstuk (E) vast.
5. Draai de boorkopsleutel (22) met de klok mee om de spanhuls (D) te sluiten en het inzetstuk te borgen.
6. Controleer het inzetstuk (E) op vaste zitting.
7. Haal de boorkopsleutel (22) er weer af.

10.3.2 Losmaken

1. Plaats de boorkopsleutel (22).
2. Draai de boorkopsleutel (22) tegen de klok in, totdat het inzetstuk (E) kan worden verwijderd.
3. Haal de boorkopsleutel (22) er weer af.

10.4 Werkstuk uitlijnen (afb. 1)

1. Schakel de kruislijnlaser via de aan/uit-schakelaar (18) in.
2. Het snijpunt van beide laserlijnen geeft exact het boormiddelpunt weer.
3. Lijn uw markering op het werkstuk uit op het laserkruis.

10.5 Werkstuk vastklemmen (afb. 7)

Het te bewerken werkstuk moet veilig kunnen worden vastgeklemd. Bewerk geen werkstukken die niet kunnen worden vastgeklemd.

De uitsparing van de snelspanner moet gecentreerd ten opzichte van het boorgat zijn uitgelijnd. Anders kan de boor of boorvoering door de snelspanner worden geblokkeerd.

1. Positioneer het werkstuk met behulp van de kruislijnlaser.
2. Draai de snelspanschroef (17) los.
3. Laat de snelspanner (2) op het werkstuk rusten.
4. Draai de snelspanschroef (17) rechtsom om het werkstuk vast te klemmen.
5. Om de snelspanner (2) te ontgrendelen, draait u de snel-spanschroef (17) linksom.

10.6 Grotere werkstukken vastklemmen (afb. 7)

Gebruik voor grotere werkstukken de parallelaanslag (16):

1. Draai de vleugelschroeven van de parallelaanslag (15) los en plaats de parallelaanslag (16) in de groeven van de grondplaat.
2. Draai de vleugelschroeven van de parallelaanslag (15) vast.
3. Lijn uw werkstuk uit op de parallelaanslag (16) en klem het vast met de snelspanner (2).

Waarschuwing! Bij werkstukken die breder of langer zijn dan het tafelblad, moet u voor voldoende ondersteuning zorgen, bijvoorbeeld met onderstellen of zaagbokken.

Werkstukken die langer of breder zijn dan de grondplaat van de kolomboormachine, kunnen omkantelen als ze niet stevig worden ondersteund. Als het werkstuk kantelt, kan het de boorkopbescherming of het snijgereedschap beschadigd raken.

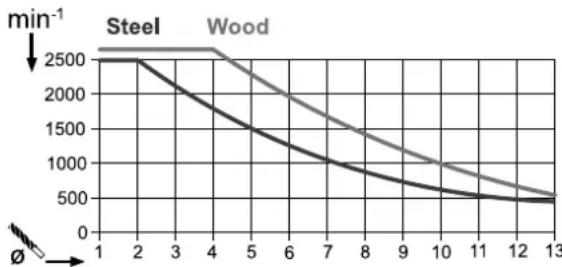

10.7 Toerental instellen (afb. 1)

Het juiste toerental moet afhankelijk van het te bewerken werkstuk en de gereedschapsdiameter worden ingesteld.

Met de elektronische toerenregeling kunt u het toerental traploos instellen:

Stel het toerental in met behulp van de toerenregelaar (12).

Het actuele toerental kan aan de hand van de aanduiding op de toerenregelaar (12) worden afgelezen.

10.8 In-/uitschakelen (afb. 1)

Inschakelen: Druk op de Aan-schakelaar (11) om het apparaat in te schakelen.

Uitschakelen: Druk op de Uit-schakelaar (10) om het apparaat uit te schakelen.

10.9 Boren (afb. 1, 7)

1. Lijn het werkstuk uit en klem het vast.

2. Start het apparaat en stel het toerental in.

3. Voor het boren beweegt u de handgreep (8) met gelijkmatige aanvoer, totdat de gewenste boordiepte is bereikt. Bij het boren van metalen moet u de beweging van het handwiel kortstondig onderbreken, zodat de spanen kunnen afbreken.

4. Als u de boordiepte hebt bereikt, brengt u de handgreep (8) weer terug naar de uitgangspositie.
5. Schakel het apparaat uit.

11. Transport

⚠ Waarschuwing! Trek voor elk transport de netstekker uit het stopcontact!

- Houd het elektrisch gereedschap vast bij de grondplaat (1) om het te transporteren.

12. Reiniging en onderhoud

⚠ Waarschuwing! Trek altijd de stekker uit het stopcontact voordat u instellings-, instandhoudings- of reparatiewerkzaamheden uitvoert!

12. 1 Algemene onderhoudswerkzaamheden

⚠ Werkzaamheden die niet in deze gebruikshandleiding worden beschreven, door een gespecialiseerde werkplaats laten uitvoeren. Gebruik uitsluitend originele onderdelen. Laat het apparaat altijd afkoelen voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd.

⚠ Er bestaat gevaar voor brandwonden!

Controleer het apparaat voor elk gebruik op zichtbare defecten, zoals losse, versleten of beschadigde onderdelen, of loszittende bouten of andere onderdelen. Vervang beschadigde onderdelen.

12.2 Reiniging

Gebruik geen reinigings- of oplosmiddelen. Chemische stoffen kunnen de kunststof onderdelen van het apparaat aantasten. Reinig het apparaat nooit onder stromend water.

• Reinig het apparaat grondig na elk gebruik.
• Reinig de ventilatieopeningen en het oppervlak van het apparaat met een zachte borstel, een kwast of een doek.
• Verwijder spaanders, stof en vuil zo nodig met een stofzuiger.
• Smeer bewegende delen regelmatig.

12.3 Onderhoud

In het apparaat bevinden zich geen onderdelen die onderhoud vereisen.

12.4 Boorkop vervangen (afb. 1, 5, 10)

⚠ Waarschuwing! Netstekker loskoppelen!

Benodigd gereedschap (niet bij de levering inbegrepen): 1x steeksleutel 27 mm

• Verwijder het inzetstuk, zoals beschreven onder 10.3.2.
• Haal de spanhuls (D) vast aan, door de boorkopsleutel (22) met de klok mee te dracien.

• Houd de boorkop (14) met een hand vast, terwijl u met de steeksleutel (27 mm) de moer (F) met de klok mee naar onderen beweegt.

• Zodra de boorkop (14) van de as is losgehaald, kan deze worden verwijderd.

• Zet de nieuwe boorkop in omgekeerde volgorde vast.
  De boorkop mag alleen worden vervangen door een boorkop die door de fabrikant is goedgekeurd.
  Bestelnummer: 390 6814 001

12.5 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtstukken*: Koolborstels, boor

* niet persé in de leveringsomvang opgenomen!

13. Opslag

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrisch apparaat in de originele verpakking.

Dek het elektrisch apparaat af ter bescherming tegen stof en vocht.

Bewaar de gebruikshandleiding bij het elektrische apparaat.

14. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

14.1 Algemene instructies

Bij overbelasting van de motor schakelt deze vanzelf uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld.

14.2 Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deu- openingen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stopcontact is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitkabel niet op het elektriciteitsnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend netsnoeren met de aanduiding "H05VV-F".

Op de aansluitkabel moet de typeaanduiding vermeld staan.

Als het snoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

14.3 Wisselstroommotor

De netspanning moet 220 - 240 V\~ 50 Hz bedragen.

- Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter.

Aansluitingen en reparaties van de elektrische uitrusting mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de motor

15. Afvalverwerking en hergebruik

Het apparaat zit in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en kan dus opnieuw gebruikt worden of kan terugkeren in de kringloop van grondstoffen.

Het apparaat en de accessoires ervan bestaan uit verschillende soorten materiaal, zoals metaal en kunststoffen. Verwijder defecte componenten als speciaal afval. Informeer hiernaar bij uw speciaalzaak of bij de gemeente!

De verpakking is gemaakt van milieuvriendelijke materialen die u bij lokale recyclingcentra kunt inleveren.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Oude apparatuur mag niet bij het huisafval worden gegooid!

Dit symbool geeft aan dat dit product conform de richtlijn inzake verbruikte elektrische en elektronische apparatuur (2012/19/EU) en nationale wettelijke bepalingen niet bij het huishoudelijk vuil mag worden gegooid.

Dit product moet bij een hiervoor bestemde verzamelpunt worden afgegeven. Dit kan bijv. door teruggave bij de aanschaf van een soortgelijk product of door inlevering bij een erkend verzamelpunt voor het recyclen van verbruikte elektrische en elektronische apparatuur. Het onjuist handelen van oude apparatuur kan door mogelijke gevaarlijke stoffen, die veelal in verbruikte elektrische en elektronische apparatuur zijn verwerkt, negatieve effecten op het milieu en de gezondheid van de mens hebben. Door een juiste afvoer van dit product levert u bovendien een bijdrage aan een effectief gebruik van natuurlijke ressources. Informatie inzake inzamelpunten voor verbruikte apparatuur kunt u opvragen bij de gemeente, de publieke afvalverwerker, een erkend afvalverwerkingsstation voor het afvoeren van verbruikte elektrische en elektronische apparatuur of uw afvalverwerkingsstation.

16. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Apparaat start niet	Motor, kabel of stekker defect, huiszekering wordt geactiveerd	Stopcontact, netsnoer, leiding en stekker controleren en zo nodig door een elektricien laten repareren. Huiszekering controleren
	Aan/uit-schakelaar (11/10) defect Reparatie door klantenservice
	Motor defect Reparatie door klantenservice
Krachtige trillingen	Grondplaat (1) niet vastgezet Machine op werkbank	o.i.d. bevestigen
	Gereedschap niet gecentreerd vastgeklemd Gereedschap in boorkop (14) controleren
Motor raakt snel oververhit	Overbelasting van de motor, ontoereikende koeling van de motor.	Voorkom overbelasting van de motor tijdens het boren, verwijder stof van de motor om een optimale koeling van de motor te garanderen.
De motor maakt te veel lawaai	Wikkelingen beschadigd, motor defect. Controle door klantenservice

17. Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

• Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
• De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door nietnaleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet.

Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.

• De garantieperiode bedraagt 3 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.
• Om een garantieclaim geldend te maken neem contact op met het hieronder vermelde serviceadres. Als de klacht binnen de garantieperiode valt, ontvangt u van ons een retourbon waarmee u uw defecte apparaat gratis naar ons kunt retourneren. Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Service-hotline / Hotline du service (NL):

00800 4003 4003

(0,00 €/Min.)

Op www.lidl-service.com kunt u deze en talloze andere handleidingen, productvideo's en installatiesoftware downloaden.

Met de QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 380689_2110 uw gebruikshandleiding openen.

Obsah:

Strana:

Bestillingsnummer: 390 6814 001

12.5 Serviceinformationer
