Bronze 650W - Napajalnik PC Volcano - Brezplačna navodila za uporabo

Vrsta izdelka	Napajanje za PC
Znamka	Volcano
Model	Bronze 650W
Nazivna moč	650 W
Certifikat	80 PLUS Bronze
Vhodna napetost	AC 220-240 V, 50 Hz
Vhodni tok	4-6 A
Priključek matične plošče	1x 20+4 pinov
CPU priključek	1x 4+4 pinov
PCI-E priključek	1x 6+2 pinov
SATA priključki	4x
Molex priključki	3x
Mini-Molex priključki	1x
Dimenzije (pribl.)	150 x 140 x 86 mm
Teža (pribl.)	2 kg
Ventilator	120 mm
Kabli	Nemodularno
Zaščite	Preobremenitev, prenapetost, kratek stik
Uporaba	Notranjost, namizni računalnik
Vzdrževanje	Občasno čiščenje s stisnjenim zrakom
Varnostna navodila	Odklopiti pred čiščenjem, ne odpirati
Recikliranje	Skladno z WEEE, oddati na zbirno mesto

Pogosto zastavljena vprašanja - Bronze 650W Volcano

Kako namestiti napajanje Volcano Bronze 650W?

Izključite napajalni kabel iz vtičnice in napajanja. Odprite ohišje računalnika, odstranite staro napajanje, če je prisotno. Nov napajalnik postavite v ohišje in priključite kable na matično ploščo (priključek 20+4 pinov), procesor (4+4 pinov), SATA naprave, Molex itd. Zaprite ohišje in priključite napajalni kabel. Prepričajte se, da je stikalo v položaju 'I'.

Kaj storiti, če se napajanje ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen v vtičnico in napajanje. Prepričajte se, da je stikalo 'I/O' v položaju 'I' (vklopljeno). Preverite, ali so vsi priključki pravilno vstavljeni. Če težava vztraja, preizkusite z drugim kablom ali drugo vtičnico. V skrajnem primeru se posvetujte s strokovnjakom.

Ali lahko odprem ohišje napajanja?

Ne, nikoli ne odpirajte ohišja. Napajanje vsebuje visokonapetostne kondenzatorje, ki ostanejo nevarni tudi po izklopu. Odpiranje razveljavi garancijo in predstavlja tveganje električnega udara. Vsak poseg naj opravi strokovnjak.

Kako očistiti napajanje?

Izključite napajanje iz električne vtičnice. Uporabite stisnjen zrak, da izpihate prah skozi rešetke ventilatorja. Ne uporabljajte tekočin. To čiščenje izvajajte občasno (vsaj enkrat mesečno), da preprečite pregrevanje. Če umazanija vztraja, se obrnite na strokovnjaka.

Kakšna moč napajanja je priporočena za moj računalnik?

Posvetujte se s prodajalcem ali strokovnjakom, da določite ustrezno moč za vašo konfiguracijo. Izogibajte se neprekinjenemu delovanju napajanja pri polni obremenitvi, saj to skrajša njegovo življenjsko dobo. Moč 650 W ustreza večini potrošniških konfiguracij s srednjeročno grafično kartico.

Kateri priključki so priloženi napajalniku?

Napajalnik je opremljen z naslednjimi priključki:
- 1x 20+4 pinov za matično ploščo
- 1x 4+4 pinov za CPU
- 1x 6+2 pinov za grafično kartico PCI-E
- 4x SATA priključki
- 3x 4-pinski Molex priključki
- 1x 4-pinski mini-Molex priključek

Ali je napajanje Volcano Bronze 650W modularno?

Ne, ta model ni modularni. Kabli so trajno pritrjeni na napajalni blok. Za modularno ožičenje preverite druge modele iz serije Volcano.

Kaj storiti v primeru okvare napajanja v garanciji?

Ne poskušajte ga popraviti sami. Obrnite se na prodajalca ali servis Volcano. Odpiranje ohišja bi razveljavilo garancijo. Priložite dokazilo o nakupu in opis težave.

Kako odstraniti napajanje ob koncu življenjske dobe?

Ne odvrzite napajanja med gospodinjske odpadke. V skladu z direktivo WEEE ga oddajte na zbirno mesto za električne in elektronske odpadke (zbirni center, trgovina itd.). To omogoča recikliranje materialov in preprečuje tveganje za okolje.

Ali lahko uporabim napajanje z napetostjo 110 V?

Ne, to napajanje je zasnovano samo za vhodno napetost 220-240 V AC pri 50 Hz. Uporaba pri 110 V ga lahko poškoduje ali povzroči nepravilno delovanje. Preverite specifikacije vaše regije in po potrebi uporabite transformator.

NAVODILA ZA UPORABO Bronze 650W Volcano

Priročnik za uporabo računalniškega napajalnika MODECOM

Uvod:

Zahvaljujemo se vam za nakup napajalnika MODECOM in njegovo namestitev v vašem računalniku. Da bi zagotovili varno, pravilno in dolgotrajno delovanje napajalnika, si pred njegovo namestitvijo in prvim zagonom pozorno preberite ta priročnik za uporabo in ravnajte v skladu z vsemi navedenimi točkami.

Varnostna opozorila in navodila:

Računalniški napajalnik je električna naprava, delujoča pod visoko napetostjo, ki je nevarna človeškemu zdravju ali življenju: AC 220–240V / 50Hz / 4–6A. Po odklopu napajalnika iz električnega omrežja, napajalnik še nekaj časa shranjuje nevarno visoko napetost v kapacitivnih elementih (kondenzatorjih).

Napajalnik je namenjen izključno domači ali pisarniški uporabi v osebnih stacionarnih računalnikih.

Iz varnostnih razlogov ter zaradi ohranitve pravic, ki vam izhajajo iz naslova jamstva in garancije, upoštevajte sledeče:

• ne dotikajte se napajalnika / računalnika z mokrimi ali vlažnimi rokami ali predmeti,
• ne postavljajte računalnika z napajalnikom v bližino grelnika ali drugega vira toplote,
• ne prekrivajte ventilatorjev in prezračevalnih odprtin na računalniškem ohišju,
• ne uporabljajte napajalnika v okolju povečane vlažnosti ali prašnosti,
• ne spreminjajte kablov in/ali vtičev ter drugih elementov napajalnika,
• ne potiskajte predmetov v odprtine napajalnika,
• ne odstranjujte nobenih oznak, pečatov, nalepk in serijskih številk z napajalnika,
• ne odpirajte ohišja napajalnika.

Nepooblaščeno odpiranje ohišja napajalnika, uporaba kablov, ki niso priloženi k napajalniku, in vstavljanje predmetov v notranjost napajalnika, lahko povzročijo električni udar.

Namestitev / zamenjava napajalnika v stacionarnem računalniku:

Namestitev napajalnika mora izvesti strokovni servis / prodajalec.

Pred namestitvijo ali zamenjavo napajalnika pozorno preberite priročnik za uporabo ohišja in ostalih komponent računalnika. Za zagotovitev pravilnega in dolgotrajnega delovanja računalniškega kompleta poskrbite, da je napajalnik MODECOM, glede na tehnične

parametre, v skladu s konfiguracijo računalnika in ne bo neprekinjeno deloval pod največjo obremenitvijo.

1. Izključite napajalni kabel iz električnega omrežja AC 230 in napajalnika.
2. Odprite ohišje računalnika v skladu s priročnikom za uporabo ohišja.
3. Odstranite vse vtiče obstoječega napajalnika iz matične plošče in drugih komponent računalnika: trdega diska, čitalcev, optičnih pogonov ipd.
4. Odstranite napajalnik iz ohišja računalnika v skladu s priročnikom za uporabo ohišja.
5. Namestite novi napajalnik MODECOM v ohišje. Priključite kable na matično ploščo in druge naprave v obratnem vrstnem redu kot pri odstranitvi starega napajalnika.
6. Preverite, ali so vse komponente pravilno priključene.
7. Zaprite ohišje in priključite napajalni kabel na napajalnik in električno omrežje AC 230V.
8. Preverite pravilnost delovanja računalniškega kompleta.

Ravnanje v primeru težav:

1. Prepričajte se, ali vse komponente računalnika delujejo pravilno in niso bile poškodovane pred menjavo napajalnika.
2. Preverite, ali ste izbrali napajalnik, ki ustreza trenutni konfiguraciji računalnika in je z njo popolnoma združljiv.
3. Prepričajte se, da je napajalni kabel AC 230V pravilno priključen na napajalnik in električno omrežje.
4. Preverite, ali je gumb „I/O“ v položaju „I“.
5. Preverite, ali so vse komponente pravilno priključene na računalnik, ali se priključki tesno prilegajo, ali prihaja do kratkega stika in ali do težav prihaja zaradi drugih nepravilnosti namestitve.
6. Preverite povezavo vseh komponent računalnika med seboj in napajalnikom.

Izbira ustreznega modela napajalnika:

Glede na raznolikost računalniških kompletov in veliko število modelov napajalnikov z različnimi tehničnimi parametri, proizvajalec ne more vplivati na uporabnikovo izbiro pri specifikaciji napajalnika in konfiguraciji računalnika, v katerem je napajalnik nameščen. Izbira ustreznega modela napajalnika zagotavlja njegovo dolgotrajno in pravilno delovanje, zato se more uporabnik o tem posvetovati s prodajalcem napajalnika ali računalniškega kompleta. Morebitne reklamacije z naslova nepravilnega delovanja napajalnika zaradi izbire napačnega modela, katerega parametri niso v skladu s konfiguracijo računalnika, proizvajalec ne bo upošteval.

Računalniški napajalnik sestavljajo elektrolitski kondenzatorji, ki se med dolgotrajnim delovanjem pod visoko obremenitvijo izsušijo. Zato je priporočljivo, da izberete zmogljivost napajalnika v skladu s potrebami računalniškega kompleta tako, da bo napajalnik lahko neprekinjeno deloval z visoko zmogljivostjo. Neprekinjeno delovanje pri največji zmogljivosti lahko pripomore k znatnemu znižanju življenjske dobe napajalnika in neuravnoteženemu

delovanju na preobremenjenih napetostnih linijah, kar privede do različnih napak. Tehnični parametri in tabela električne obremenitve so na vsakem napajalniku MODECOM. Kontrolo in vzdrževanje napajalnika ter hladilnih elementov računalniškega kompleta priporočamo vsaj enkrat mesečno.

Proizvajalec ne odgovarja za nepravilno delovanje napajalnika in nastalo škodo v primeru:

• poškodbe ali uničenja zaradi delovanja višje sile ali dejavnika iz okolja – električni tok, požar, poplava, potres, vlaga, čezmerna vročina, obremenitev ali prašnost ter neustrezno vzdrževanje;
• normalne obrabe kapacitivnih elementov, pri katerih sta življenjska doba in kakovost delovanja odvisna predvsem od načina uporabe;
• spreminjanja komponent napajalnika in kablov.

Vzdrževanje napajalnika:

Napajalnik je treba občasno očistiti zaradi umazanije, ki nastane zaradi kroženja zraka po njegovi notranjosti. Pred čiščenjem napajalnika s stisnjenim zrakom se prepričajte, da je napajalnik odklopljen iz električnega omrežja 230V.

Čiščenje napajalnika je treba opraviti izven stavbe ali v prostoru z nameščenim sistemom za odvod prahu. Osnovno čiščenje temelji na pihanju umazanije iz notranjosti napajalnika in z ventilatorskih lopatic. Če umazanije ni mogoče odstraniti s stisnjenim zrakom in je zato potreben poseg v notranjost napajalnika, se obrnite na prodajalca v obdobju veljavne garancije/jamstva ali na specializiran računalniški servis. Uporaba neočiščenega napajalnika lahko povzroči napake v računalniškem delovanju, zmanjšanje zmogljivosti delovanja hladilnega sistema in privede do resnih napak.

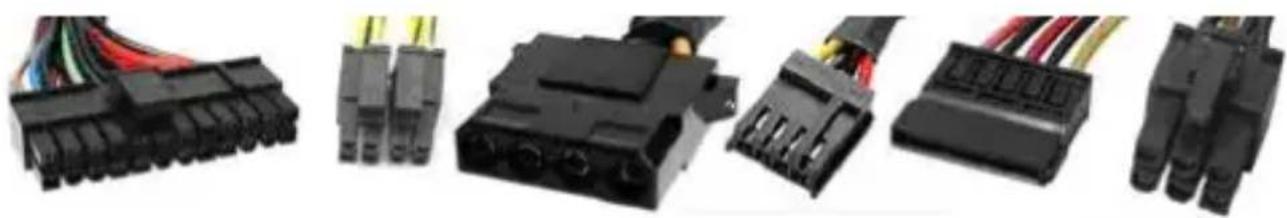

Najpogostejši priključki računalniškega napajalnika:

1. Vhod:
2. vtičnica 230V

3. Izhod:

4. napajalni priključek za matično ploščo MAINPOWER - 20pin ali 24pin (20+4)

5. napajalni priključek za procesor ATX12V / P4 / EPS12V - 4 pin ali 4+4 pin
6. napajalni priključek za zunanje naprave 4 pin t. i. MOLEX (trdi diski HDD, optični pogoni ODD)
7. napajalni priključek za zunanje naprave 4-pin t. i. mini MOLEX (čitalci kartic, disketni pogoni ipd.)
8. napajalni priključek za naprave standarda Serial ATA SATA (trdi diski HDD, optični pogoni ODD)

- napajalni priključek za grafične kartice PCI-E – 6 pin ali 6+2 pin, odvisno od priporočila in navodila proizvajalca grafične kartice.

Število in vrsta priključkov je odvisna od modela napajalnika. Uporabnik more biti pri izbiri napajalnika pozoren ne samo na njegovo moč, ampak tudi na število potrebnih priključkov, velikost napajalnika in način njegove namestitve v ohišje računalnika. Izbrani modeli napa-jalnikov MODECOM imajo modularne kable, ki omogočajo priklop potrebnega števila žic.

Navodila za ravnanje z odpadki:

Za izdelek velja Direktiva 2002/96/ES Evropskega parlamenta in Sveta o odpadni električni in elektronski opremi z dne 27. januarja 2003. V skladu s to direktivo odpadnih električnih in elektronskih naprav ni dovoljeno odvreči med običajne gospodinjske odpadke, ampak jih je treba prinesti na posebna zbirna mesta.

Dodatne informacije o MODECOM izdelkih najdete na internetni strani: www.modecom.eu

Izdelek je narejen iz visokokakovostnih materialov in delov, ki se lahko reciklirajo in ponovno uporabijo. Če se na izdelku, njegovi embalaži ali v navodilih za uporabo nahaja simbol prečrtanega smetnjaka na kolesih, to pomeni, da je pri ravnanju s tem izdelkom treba upoštevati evropsko Direktivo 2012/19/EU. Ta simbol označuje prepoved odlaganja odpadne električne in elektronske opreme skupaj z običajnimi gospodinjskimi odpadki. Vaša dolžnost je, da izrabljeno električno in elektronsko opremo predate v odstranitev na posebna zbirna mesta za ločeno zbiranje odpadkov, tj. v zbirnih centrih izvajalcev lokalnih služb ali v trgovinah ob nakupu novega izdelka. Ustrezno odstranjevanje odpadne električne in elektronske opreme preprečuje negativne posledice onesnaževanja okolja in nastajanja nevarnosti za zdravje, do katere lahko pride zaradi morebitnih nevarnih snovi v odpadni opremi ali zaradi njenega nepravilnega shranjevanja ter predelave. Ločeno zbiranje odpadne opreme je hkrati tudi eden izmed načinov pridobivanja materialov in delov iz katerih so narejeni novi izdelki. Pri ponovni uporabi in predelavi odpadne opreme, tj. recikliranju, imajo zelo pomembno vlogo gospodinjstva, ki lahko znatno prispevajo k ohranjanju čistega

okolja. Glede na to, da so gospodinjstva tudi eden izmed glavnih uporabnikov manjših električnih in elektronskih naprav, lahko s pravilnim ravnanjem z odpadno opremo v veliki meri vplivajo na pridobivanje sekundarnih surovin. Nepravilno odlaganje odpadne električne in elektronske opreme se lahko v skladu z nacionalnimi predpisi ustrezno kaznuje.
