HEX 850W GOLD - Napajalnik Volcano - Brezplačna navodila za uporabo

Vrsta izdelka	Napajalnik za osebni računalnik (notranji napajalnik)
Znamka	Volcano
Model	HEX 850W GOLD
Nazivna moč	850 W
Energijska učinkovitost	Certifikat 80 PLUS Gold
Vhodna napetost	AC 220-240 V, 50 Hz, 4-6 A
Glavni priključek	20+4 nožic za matično ploščo
Priključek CPU	ATX12V / P4 / EPS12V 4+4 nožic
Periferni priključki	Molex 4 nožice, Mini-Molex 4 nožice
Priključki SATA	Da (Serial ATA)
Priključki grafične kartice	12V HPWR (odvisno od modela)
Združljivost	Namizni računalniki, standardna konfiguracija
Vgrajene zaščite	Zaščita pred prenapetostjo, previsokim tokom, kratkim stikom, pregrevanjem
Hlajenje	Ventilator (pihanje zraka)
Vzdrževanje	Občasno čiščenje s stisnjenim zrakom, pred čiščenjem odklopite
Varnost	Ne odpirajte ohišja, ne uporabljajte z mokrimi rokami, izogibajte se vlagi in prahu
Popravljivost	Zaupajte strokovnjaku; nepooblaščeno odpiranje razveljavi garancijo
Garancija	Pogojna garancija (glej pogoje)
Približne dimenzije	Standard ATX (ni navedeno v navodilih)
Približna teža	Približno 1,5–2 kg (ocenjeno)
Okoljske informacije	Skladno z direktivo OEEO, obvezno recikliranje

Pogosto zastavljena vprašanja - HEX 850W GOLD Volcano

Kako namestiti napajalnik Volcano HEX 850W GOLD?

Odklopite napajalni kabel iz vtičnice, odprite ohišje računalnika, odklopite stari napajalnik, namestite novega, priključite kable na matično ploščo in periferne naprave, nato zaprite in priključite kabel. Za več podrobnosti si oglejte priročnik.

Kateri priključki so priloženi napajalniku HEX 850W GOLD?

Priključki vključujejo: 20+4 nožic za matično ploščo, 4+4 nožic za CPU, Molex 4 nožice, Mini-Molex, SATA in priključek za grafično kartico 12V HPWR (odvisno od modela).

Ali lahko odprem ohišje napajalnika za popravilo?

Ne, nepooblaščeno odpiranje izpostavlja tveganju električnega udara in razveljavi garancijo. Vsa popravila zaupajte strokovnjaku.

Kako očistiti napajalnik?

Odklopite napajalnik iz omrežja, nato uporabite stisnjen zrak za izpihovanje prahu v notranjosti in na lopaticah ventilatorja. To operacijo izvajajte občasno, vsaj enkrat na mesec.

Kateri so bistveni varnostni ukrepi?

Ne dotikajte se napajalnika z mokrimi rokami, izogibajte se vlagi in prahu, ne zamašite ventilatorjev in vedno odklopite pred kakršnim koli posegom. Notranja napetost ostaja nevarna tudi po odklopu.

Kaj storiti, če se računalnik po namestitvi ne vklopi?

Preverite, ali je napajalni kabel dobro priključen, ali je stikalo na »I«, ali so vsi priključki pravilno nameščeni in ali ni kratkega stika. Če težava ne izgine, se posvetujte s strokovnjakom.

Kako izbrati pravo moč napajalnika za moj računalnik?

Izračunajte skupno porabo svojih komponent (matična plošča, procesor, grafična kartica, diski). Napajalnik ne sme delovati neprekinjeno pri polni obremenitvi; predvidite vsaj 20-odstotno rezervo. Model 850 W je primeren za vrhunsko igralno konfiguracijo.

Je napajalnik združljiv z vsemi ohišji?

Standardni format ATX se prilagaja večini namiznih ohišij. Preverite dimenzije svojega ohišja in razporeditev pritrdilnih točk. Nekatera ohišja zahtevajo poseben format.

Kaj pomeni certifikat 80 PLUS Gold?

Zagotavlja energijski izkoristek najmanj 87 % pri 100-odstotni obremenitvi in do 90 % pri 50-odstotni obremenitvi. To zmanjša porabo in odvečno toploto.

Kako reciklirati stari napajalnik?

Ne zavrzite ga med gospodinjske odpadke. Odnesite ga na zbirno mesto OEEO (odpadna električna in elektronska oprema) ali k svojemu prodajalcu. Recikliranje omogoča pridobivanje materialov.

NAVODILA ZA UPORABO HEX 850W GOLD Volcano

Priročnik za uporabo računalniškega napajalnika MODECOM

SI

Uvod:

Zahvaljujemo se vam za nakup napajalnika MODECOM in njegovo namestitev v vašem računalniku. Da bi zagotovili varno, pravilno in dolgotrajno delovanje napajalnika, si pred njegovo namestitvijo in prvim zagonom pozorno preberite ta priročnik za uporabo in ravnajte v skladu z vsemi navedenimi točkami.

Varnostna opozorila in navodila:

Računalniški napajalnik je elektricna naprava, delujoča pod visoko napetostjo, ki je nevarna Človeskemu zdravju aliŽiviljenju: AC 220-240V / 50Hz / 4-6A. Po odklopu napajalnika iz elektricnega omrežja, napajalnik še nekaj Časa shranjuje nevarno visoko napetost v kapacitivnih elementih (kondenzatorjih).

Napajalnik je namejen izključno domaci ali pisarníski uporabi v osebnih stacionarnih računalnikih.

Iz varnostnih razlogov ter zaradi ohranitve pravic, ki vam izhajajo iz naslova jamstva in garancije, upostevestaje sledeče:

• ne dotikajte se napajalnika / računalnika z mokrimi ali vlăznimi rokami ali predmeti,
• ne postavljaje računalnika z napajalnikom v blizino grelnika ali drugegavira toplote,
• ne prekrivajte ventilatorjev in prezračevalnih odprtin na računalniškem ohišju,
• ne uporabljaje napajalnika v okolju povečane vlažnosti ali prašnosti,
• ne spreminjaje kablov in/ali vtičev ter drugih elementov napajalnika,
• ne potiskajte predmetov v odprtine napajalnika,
  ne odstranjujte nobenih oznak, pečatov, nalepk in serijskih stevilk z napajalnika,
  ne odpirajte ohijsa napajalnika.

Nepooblasceno odpiranje ohijsa napajalnika, uporaba kablov, ki niso prilozeni k napajalniku, in vstavljanje predmetov v notranjost napajalnika, lahko povzrocijo elektrichi udar.

Namestitev / zamenjava napajalnika v stacionarnem računalniku:

Namestitev napajalnika mora izvesti strokovni servis / prodajalec.

Pred namestitvijo ali zamenjavo napajalnika pozorno preberite priročnik za uporabo ohišja in ostalih component računalnika. Za zagotovitev pravilnega in dolgot-

rajnega delovanja računalniškega kompleta poskrbite, da je napajalnik MODECOM, glede na tehnicne parametre, v skladu s konfiguracijo računalnika in ne bo neprekinjeno deloval pod najvećjo obretenitvijo.

1. Izkljucite napajalni kabel iz elektricnega omrežja AC 230 in napajalnika.
2. Odprit eohijse raucunalnika v skladu s prirocnikom za uporabo ohijsa.
3. Odstranite vse vtice obstojecega napajalnika iz matične plošće in drugih kom- ponent računalnika: trdega diska, Čitalcev, optic.nih pogonov ipd.
4. Odstranite napajalnik iz ohišja računalnika v skladu s priročnikom za uporabo ohišja.
5. Namestite novi napajalnik MODECOM v ohišje. Prikljucite kable na matićno plošćo in druge naprave v obratnem vrstnem redu kot pri odstranitvi starega napajalnika.
6. Preverite, ali so vse componente pravilno priključene.
7. Zaprite ohišje in priključite napajalni kabel na napajalnik in elektricno omrežje AC 230V.
8. Preverite pravilnost delovanja računalniškega kompleta.

Ravnanje v primeru težav:

1. Prepričajte se, ali vse componente računalnika delujejo pravilno in niso bile poškodovane pred menjav o napajalnika.
2. Preverite, ali ste izbrali napajalnik, ki ustreza trenutni konfiguraciji računalnika in je z njo popolnama združljiv.
3. Preprčajte se, da je napajalni kabel AC 230V pravilno priključen na napajalnik in elektricno omrežje.
4. Preverite, ali je gumb "I/O" v položaju "I".
5. Preverite, ali so vse komponente pravilno priključene na računalnik, ali se priključki tesno prilegajo, ali prihaja do kratkega stika in ali do težav prihaja zaradi drugih nepravilnosti namestitve.
6. Preverite povezavo vseh component računalnika med seboj in napajalnikom.

Izbira ustreznegamodelanapajalnika:

Glede na raznolikost računalniških kompletov in veliko stevilo modelov napajalnikov z razlicnimi tehnici nimi parametri, proizvajalec ne more vplivati na uporabnikovo izbiro pri specifikaciji napajalnika in konfiguraciji računalnika, v katerem je napajalnik namescen. Izbira ustrezna forma napajalnika zagotavlja njegovo dolgotrajno in pravilno delovanje, zato se more uporabnik o tem posvetovati s prodajalcem napajalnika ali računalniškega kompleta. Morebitne reklamacije z naslova nepravilnega delovanja napajalnika zaradi izbirenapacnega modela, katerega parametri niso v skladu s konfiguraciono računalnika, proizvajalec ne bo uposteval.

Računalniški napajalnik sestavljago elektrolitski kondenzatorji, ki se med dolgotrajnim delovanjem pod visoko obretenitvijo izsušijo. Zato je priporočljivo, da izberete zmogljivost napajalnika v skladu s potrebami računalniškega kompleta takо, da bo napajalnik lahko neprekinjeno deloval z visoko zmogljivostjo. Neprekinjeno delovanje pri njavecji zmogljivosti lahko priptomore kznatnemu znižanjuŽiviljenjske dobe napajalnika in neuravnoteženemu delovanju na preobremenjenih napetostnih linijah, kar privede do razlicnih napak. Tehnici parametri inabela elektricne obretenitve so na vsakem napajalniku MODECOM. Kontrolo in vzdřevanje napajalnika ter hladilnih elementov računalniškega kompleta priporočamo vsaj enkrat mesečno.

Proizvajalec ne odgovarja za nepravilno delovanje napajalnika in nastalo škodo vprimeru:

• poskodbe ali unicenja zaradi delovanja visje sile ali dejavnika iz okolja elektricni tok, požar, poplava, potres, vlaga, Čezmerna vročina, obremenitev ali prašnost ter neustrezno vzdřevanje;
• normalne obrabe kapacitivnih elementov, pri katerih staŽiviljenjska doba in kakovost delovanja odvisna predvsem od načina uporabe;
• spreminanja component napajalnika in kablov.

Vzdrževanje napajalnika:

Napajalnik je treba obcasno očistiti zaradi umazanjë, ki nastane zaradi kroženja zraka po njegovи notranjosti. Pred cisćenjem napajalnika s stisnjenim zrakom se prepričajte, da je napajalnik odklopljen iz elektricnega omrežja 230V.

Ciscenje napajalnika je treba opraviti izven stavbe ali v prostoru z namescenim systemom za odvod prahu. Osnovno ciscenje temelji na pihanju umazanije iz notranjosti napajalnika in z ventilatorskih lopatic. Ce umazanije ni mogoce odstraniti s stisjenim zrakom in je zato potreben poseg v notranjost napajalnika, se obrnite na prodajalca v obdobju veljavne garancije/jamstva ali na specializiran računalniški servis. Uporaba neočišenega napajalnika lahko povzroci napake v računalniškem delovanju, zmanjsanjezmogljivosti delovanja hladilnegasaistema in privede do resnih napak.

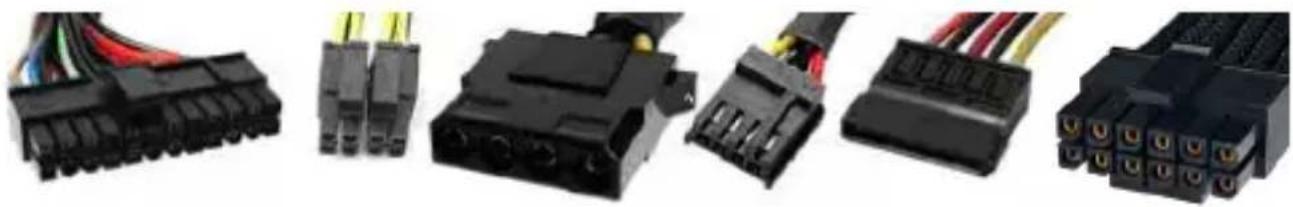

Najpogostejiš priključki računalniškega napajalnika:

1.Vhod:
- vtčnica 230V
2. Izhod:

• napajalni priključek za matićno plošćo MAINPOWER - 20pin ali 24pin (20+4)
• napajalni priključek za procesor ATX12V / P4 / EPS12V - 4 pin ali 4+4 pin

• napajalni priključek za zunanje naprave 4 pin t. i. MOLEX (trdi diski HDD, opticni pogoni ODD)

• napajalni priključek za zunanje naprave 4-pin t. i. mini MOLEX (čitalci kartic, disketi pogoni ipd.)

• napajalni priključek za napravě standarda Serial ATA SATA (trdi diski HDD, opticni pogoni ODD)
• napajalni priključek za graficne kartice 12V HPWR, odvisno od priporočila in navodila proizvajalca graficne kartice.

Število in vrsta priključkov je odvisna od modela napajalnika. Uporabnik more biti pri izbiri napajalnika pozoren ne samo na njegovo moč, ampak tudi na število potrebnih priključkov, velikost napajalnika in način njegove namestitve v ohišje računalnika. Izbrani modeli napajalnikov MODECOM imajo modularne kable, ki omogocajo priklop potrebnega številaŽic.

Izdelek je narejen iz visokokakovostnih materialov in delov, ki se lahko reciklirajo in ponovno uporabijo. Ce se na izdelku, njegovi embalazi ali v navodilih za uporabo nahaja simbol precrtanega smetnjaka na kolesih, to pomeni, da je pri ravnaju s tem izdelkom treba upostevati evropsko Direktivo 2012/19/EU. Ta simbol označuje prepoved odlaganja opadne elektricne in elektronske oprešekupaj z obiciajnimi gospodinjskimi opadki. Vaša dolžnost je, da izrabljeno elektricno in elektronsko opre mo predate v odstranitev na posebna zbirna mesta za ločeno zbiranje opadkov, tj. v zbirnih centrih izvajalcev lokalnih sluzb ali v trgovinah ob nakupu novega izdelka. Ustrezno odstranjevanje opadne elektricne in elektronske opreme preprećuje negativne posledice onesnaževanja okolja in nastajanja nevarnosti za zdravje, do katere lahko pride zaradi morebitnih nevarnih snovi v opadni opremi ali zaradi njenega nepravlnega shranjevanja ter predelave. Ločeno zbiranje opadne opreme je hkrati tudi eden izmed načinov pridobivanja materialov in delov iz katerih so narejeni novi izdelki. Pri ponovni uporabi in predelavi opadne opreme, tj. recikliranju, imajo zelo pomembno vlogo gospodinjstva, ki lahko znatno prispevajo kohranjanju Čistega okolja. Glede na to, da so gospodinjstva tudi eden izmed glavnih uporabnikov manjiših elektricnih in elektronskih naprav, lahko s pravilnim ravnanjem z opadno opremo v veliki meri vplivajo na pridobivanje sekundarnih surovin. Nepravlno odlaganje opadne elektricne in elektronske opreme se lahko v skladu z nacionalnimi predpisi ustrezno kaznuje.
