NAVODILA ZA UPORABO HEX 850W PLATINUM Volcano

Priročnik za uporabo računalniškega napajalnika MODECOM

SI

Uvod:

Zahvaljujemo se vam za nakup napajalnika MODECOM in njegovo namestitev v vašem računalniku. Da bi zagotovili varno, pravilno in dolgotrajno delovanje napajalnika, si pred njegovo namestitvijo in prvim zagonom pozorno preberite ta priročnik za uporabo in ravnajte v skladu z vsemi navedenimi točkami.

Varnostna opozorila in navodila:

Računalniški napajalnik je električna naprava, delujoča pod visoko napetostjo, ki je nevarna človeškemu zdravju ali življenju: AC 220-240V / 50Hz / 4-6A. Po odklopu napajalnika iz električnega omrežja, napajalnik še nekaj časa shranjuje nevarno visoko napetost v kapacitivnih elementih (kondenzatorjih).

Napajalnik je namenjen izključno domači ali pisarniški uporabi v osebnih stacionarnih računalnikih.

Iz varnostnih razlogov ter zaradi ohranitve pravic, ki vam izhajajo iz naslova jamstva in garancije, upoštevajte sledeče:

• ne dotikajte se napajalnika / računalnika z mokrimi ali vlažnimi rokami ali predmeti,
• ne postavljajte računalnika z napajalnikom v bližino grelnika ali drugega vira toplote,
• ne prekrivajte ventilatorjev in prezračevalnih odprtin na računalniškem ohišju,
• ne uporabljajte napajalnika v okolju povečane vlažnosti ali prašnosti,
• ne spreminjajte kablov in/ali vtičev ter drugih elementov napajalnika,
• ne potiskajte predmetov v odprtine napajalnika,
• ne odstranjujte nobenih oznak, pečatov, nalepk in serijskih številk z napa-jalnika,
• ne odpirajte ohišja napajalnika.

Nepooblaščeno odpiranje ohišja napajalnika, uporaba kablov, ki niso priloženi k napajalniku, in vstavljanje predmetov v notranjost napajalnika, lahko povzročijo električni udar.

Namestitev / zamenjava napajalnika v stacionarnem računalniku:

Namestitev napajalnika mora izvesti strokovni servis / prodajalec.

Pred namestitvijo ali zamenjavo napajalnika pozorno preberite priročnik za uporabo ohišja in ostalih komponent računalnika. Za zagotovitev pravilnega in dolgot-

rajnega delovanja računalniškega kompleta poskrbite, da je napajalnik MODECOM, glede na tehnične parametre, v skladu s konfiguracijo računalnika in ne bo neprekinjeno deloval pod največjo obremenitvijo.

1. Izključite napajalni kabel iz električnega omrežja AC 230 in napajalnika.

2. Odprite ohišje računalnika v skladu s priročnikom za uporabo ohišja.

3. Odstranite vse vtiče obstoječega napajalnika iz matične plošče in drugih komponent računalnika: trdega diska, čitalcev, optičnih pogonov ipd.

4. Odstranite napajalnik iz ohišja računalnika v skladu s priročnikom za uporabo ohišja.

5. Namestite novi napajalnik MODECOM v ohišje. Priključite kable na matično ploščo in druge naprave v obratnem vrstnem redu kot pri odstranitvi starega napajalnika.

6. Preverite, ali so vse komponente pravilno priključene.

7. Zaprite ohišje in priključite napajalni kabel na napajalnik in električno omrežje AC 230V.

8. Preverite pravilnost delovanja računalniškega kompleta.

Ravnanje v primeru težav:

1. Prepričajte se, ali vse komponente računalnika delujejo pravilno in niso bile poškodovane pred menjavo napajalnika.

2. Preverite, ali ste izbrali napajalnik, ki ustreza trenutni konfiguraciji računalnika in je z njo popolnoma združljiv.

3. Prepričajte se, da je napajalni kabel AC 230V pravilno priključen na napajalnik in električno omrežje.

4. Preverite, ali je gumb „I/O“ v položaju „I“.

5. Preverite, ali so vse komponente pravilno priključene na računalnik, ali se priključki tesno prilegajo, ali prihaja do kratkega stika in ali do težav prihaja zaradi drugih nepravilnosti namestitve.

6. Preverite povezavo vseh komponent računalnika med seboj in napajalnikom.

Izbira ustreznega modela napajalnika:

Glede na raznolikost računalniških kompletov in veliko število modelov napajalnikov z različnimi tehničnimi parametri, proizvajalec ne more vplivati na uporabnikovo izbiro pri specifikaciji napajalnika in konfiguraciji računalnika, v katerem je napajalnik nameščen. Izbira ustreznega modela napajalnika zagotavlja njegovo dolgotrajno in pravilno delovanje, zato se more uporabnik o tem posvetovati s prodajalcem napajalnika ali računalniškega kompleta. Morebitne reklamacije z naslova nepravilnega delovanja napajalnika zaradi izbire napačnega modela, katerega parametri niso v skladu s konfiguracijo računalnika, proizvajalec ne bo upošteval.

Računalniški napajalnik sestavljajo elektrolitski kondenzatorji, ki se med dolgotrajnim delovanjem pod visoko obremenitvijo izsušijo. Zato je priporočljivo, da izberete zmogljivost napajalnika v skladu s potrebami računalniškega kompleta tako, da bo napajalnik lahko neprekinjeno deloval z visoko zmogljivostjo. Neprekinjeno delovanje pri največji zmogljivosti lahko pripomore k znatnemu znižanju življenjske dobe napajalnika in neuravnoteženemu delovanju na preobremenjenih napetostnih linijah, kar privede do različnih napak. Tehnični parametri in tabela električne obremenitve so na vsakem napajalniku MODECOM. Kontrolo in vzdrževanje napajalnika ter hladilnih elementov računalniškega kompleta priporočamo vsaj enkrat mesečno.

Proizvajalec ne odgovarja za nepravilno delovanje napajalnika in nastalo škodo v primeru:

• poškodbe ali uničenja zaradi delovanja višje sile ali dejavnika iz okolja električni tok, požar, poplava, potres, vlaga, čezmerna vročina, obremenitev ali prašnost ter neustrezno vzdrževanje;
• normalne obrabe kapacitivnih elementov, pri katerih sta življenjska doba in ka- kovost delovanja odvisna predvsem od načina uporabe;
• spreminjanja komponent napajalnika in kablov.

Vzdrževanje napajalnika:

Napajalnik je treba občasno očistiti zaradi umazanije, ki nastane zaradi kroženja zraka po njegovi notranjosti. Pred čiščenjem napajalnika s stisnjenim zrakom se pre-pričajte, da je napajalnik odklopljen iz električnega omrežja 230V.

Čiščenje napajalnika je treba opraviti izven stavbe ali v prostoru z nameščenim sistemom za odvod prahu. Osnovno čiščenje temelji na pihanju umazanije iz notranjosti napajalnika in z ventilatorskih lopatic. Če umazanije ni mogoče odstraniti s stisnjenim zrakom in je zato potreben poseg v notranjost napajalnika, se obrnite na prodajalca v obdobju veljavne garancije/jamstva ali na specializiran računalniški servis. Uporaba neočiščenega napajalnika lahko povzroči napake v računalniškem delovanju, zmanjšanje zmogljivosti delovanja hladilnega sistema in priveđe do resnih napak.

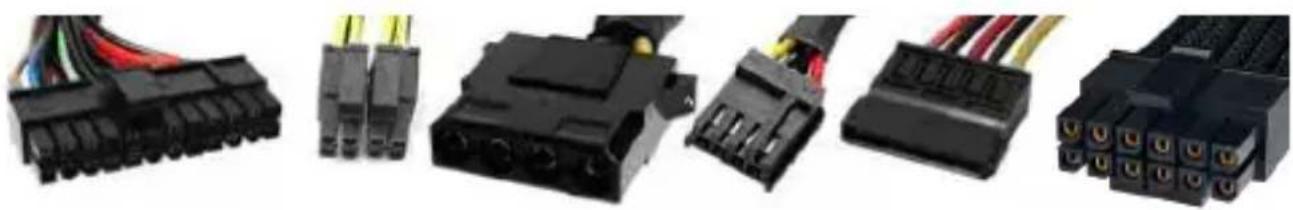

Najpogostejši priključki računalniškega napajalnika:

1. Vhod:
2. vtičnica 230V

3. Izhod:

4. napajalni priključek za matično ploščo MAINPOWER - 20pin ali 24pin (20+4)

5. napajalni priključek za procesor ATX12V / P4 / EPS12V - 4 pin ali 4+4 pin
6. napajalni priključek za zunanje naprave 4 pin t. i. MOLEX (trdi diski HDD, optični pogoni ODD)

- napajalni priključek za zunanje naprave 4-pin t. i. mini MOLEX (čitalci kartic, disketni pogoni ipd.)

- napajalni priključek za naprave standarda Serial ATA SATA (trdi diski HDD, optični pogonj ODD)

- napajalni priključek za grafične kartice 12V HPWR, odvisno od priporočila in navodila proizvajalca grafične kartice.

Število in vrsta priključkov je odvisna od modela napajalnika. Uporabnik more biti pri izbiri napajalnika pozoren ne samo na njegovo moč, ampak tudi na število potrebnih priključkov, velikost napajalnika in način njegove namestitve v ohišje računalnika. Izbrani modeli napajalnikov MODECOM imajo modularne kable, ki omogočajo priklop potrebnega števila žic.

Izdelek je narejen iz visokokakovostnih materialov in delov, ki se lahko reciklirajo in ponovno uporabijo. Če se na izdelku, njegovi embalaži ali v navodilih za uporabo nahaja simbol prečrtanega smetnjaka na kolesih, to pomeni, da je pri ravnanju s tem izdelkom treba upoštevati evropsko Direktivo 2012/19/EU. Ta simbol označuje prepoved odlaganja odpadne električne in elektronske opreme skupaj z običajnimi gospodinjskimi odpadki. Vaša dolžnost je, da izrabljeno električno in elektronsko opremo predate v odstranitev na posebna zbirna mesta za ločeno zbiranje odpadkov, tj. v zbirnih centrih izvajalcev lokalnih služb ali v trgovinah ob nakupu novega izdelka. Ustrezno odstranjevanje odpadne električne in elektronske opreme preprečuje negativne posledice onesnaževanja okolja in nastajanja nevarnosti za zdravje, do katere lahko pride zaradi morebitnih nevarnih snovi v odpadni opremi ali zaradi njenega nepravilnega shranjevanja ter predelave. Ločeno zbiranje odpadne opreme je hkrati tudi eden izmed načinov pridobivanja materialov in delov iz katerih so narejeni novi izdelki. Pri ponovni uporabi in predelavi odpadne opreme, tj. recikliranju, imajo zelo pomembno vlogo gospodinjstva, ki lahko znatno prispevajo k ohranjanju čistega okolja. Glede na to, da so gospodinjstva tudi eden izmed glavnih uporabnikov manjših električnih in elektronskih naprav, lahko s pravilnim ravnanjem z odpadno opremo v veliki meri vplivajo na pridobivanje sekundarnih surovin. Nepravilno odlaganje odpadne električne in elektronske opreme se lahko v skladu z nacionalnimi predpisi ustrezno kaznuje.
