NÁVOD K OBSLUZE HEX 850W PLATINUM Volcano

Uživatelský manuál pro počítačový napájecí zdroj MODECOM

cz

Úvod:

Děkujeme, že jste se rozhodli zakoupit a nainstalovat do Vašeho počítače napájecí zdroj značky MODECOM.

Před instalací a prvním uvedením do provozu, si přečtěte tento manuál a pro zajištění bezpečného, správné a dlouhodobého provozu napájecího zdroje, postupujte podle jednotlivých bodů.

Upozornění a bezpečnostní instrukce:

PC napájecí zdroj je elektrické zařízení pracující při vysokém napětí, které je nebezpečné pro život nebo zdraví lidí: AC 220-240 V / 50Hz / 4-6A. Po odpojení napájecího zdroje ze sítě, je vysoké napětí ještě dlouhou dobu uloženy v kapacitních prvcích (kondenzátorech), což může být nebezpečné.

Tento napájecí zdroj je určen výhradně pro domácí nebo kancelářské použití ve stolních počítačích.

Z bezpečnostních důvodů a z důvodu ztráty záruky, byste neměli provádět následující kroky:

- Nedotýkejte se napájecího zdroje ani počítače mokrýma nebo vlhkýma rukama nebo jinými vlhkými předměty.

- Nepokládejte počítač s napájecím zdrojem do blízkosti topného tělesa nebo jiného zdroje tepla.

- Neblokujte ventilátor a větrací otvory počítače.

- Nepoužívejte napájecí zdroj v podmínkách zvýšené vlhkosti nebo zvýšené prašnosti.

- Neotvírejte a neupravujte zapojení konektorů a / nebo dalších komponentů napájecího zdroje.

- Nevkládejte předměty do otvorů napájecího zdroje.

- Neodstraňujte z napájecího zdroje žádné značky, pečeti, štítky nebo sériová čísla.

- Neotvírejte kryt napájecího zdroje.

Neoprávněné otevření zařízení, používání jiných, než dodaných kabelů, vkládání objektů dovnitř, mohou způsobit elektrický šok.

Instalace / výměna napájecího zdroje ve vašem počítači:

Montáž napájecího zdroje by měl provádět profesionální servis / prodejce.

Před instalací nebo výměnou napájecího zdroje, se řídte pokyny z návodu pro počítačovou skřín a další počítačové komponenty. Ujistěte se, že napájecí zdroj MO-DECOM se shoduje s konfigurací počítače z hlediska technických parametrů, a že nebude pracovat s maximálním zatížením v nepřetržitém režimu. To umožní hladký a dlouhodobý provoz vašeho počítačového systému.

1. odpojte napájecí kabel ze zásuvky 230V a od napájení.
2. otevřete váš počítač podle návodu.
3. odpojte všechny koncovky ze základní desky a další komponenty počítače: pevné disky, čtečky karet, optické mechaniky, atd.
4. vytáhněte napájecí zdroj z počítačové skříně podle návodu.
5. nainstalujte nový napájecí zdroj MODECOM v PC skříni. Zapojte kabely ze základní desky a další zařízení v opačném pořadí jaké bylo při demontáži starého napájecího zdroje.
6. zajistěte, aby všechny komponenty byly správně připojeny.
7. Zavřete kryt a připojte napájecí kabel do napájecího zdroje a do zásuvky AC 230V.
8. Zkontrolujte správné fungování celého počítačového systému.

V případě problémů:

1. Ujistěte se, že všechny komponenty v počítači pracují správně a napájecí zdroj není poškozen.
2. ujistěte se, že napájecí zdroj je správně nakonfigurován a je plně kompatibilní s počítačem.
3. zkontrolujte, zda je napájecí kabel pevně připojen k napájecímu zdroji a k zá-suvce AC 230V.
4. ověřte, že „l / O“ vypínač je nastaven na „l“.
5. Zkontrolujte, zda jsou všechny komponenty počítače správně připojeny, konektory k sobě správně přiléhají, zda se nejedná o zkrat nebo jinou abnormalitu.
6. zkontrolujte připojení všech komponentů počítače k sobě navzájem a k napájení.

Vyberte si správný model napájecího zdroje:

Vzhledem k různorodosti počítačových sestav a velké množství modelů napájecích zdrojů s různými technickými parametry, výrobce nemá vliv na uživatelovu volbu modelu a parametry napájecího zdroje, který používá, ani na konfiguraci počí-

tače, na kterém je namontován. Při výběru vhodného napájecího zdroje, který zajistí dlouhodobý a bezporuchový provoz, by se měl uživatel poradit s dealerem napájecího zdroje nebo prodejcem celého počítače. Případné reklamace týkající se poruchy napájecího zdroje v důsledku nevhodného výběru z hlediska jeho parametrů na konfiguraci s počítačem nebudou výrobcem uznány.

Konstrukce PC napájecího zdroje zahrnuje elektrolytické kondenzátory, které vysychají během dlouhodobého provozu při vysokém zatížení. Z tohoto důvodu se doporučuje zvolit energetickou účinnost výstupu napájecího zdroje v závislosti na potřebách vašeho počítačového systému tak, aby měl napájecí zdroj trvale velkou rezervu výkonu. Trvalý provoz při maximálním zatížení může vést k významnému zkrácení životnosti napájecího zdroje, nestabilnímu napětí na přetížených linkách a vést ke všem druhům poruch. Specifikace a načítání dat je umístěno na každém napájecím zdroji MODECOM. Doporučujeme kontrolovat a udržovat napájecí zdroj, stejně jako další prvky odpovědné za chlazení vašeho počítačového systému, pravidelně, alespoň jednou za měsíc.

Výrobce není odpovědný za nesprávné fungování napájecího zdroje a škodu v případě:

• Poškození nebo zničení z důvodu vyšší moci nebo faktoru životního prostředí, tj. elektrický výboj, požár, povodeň, zemětřesení, vlhkost, příliš vysoké teploty, nadměrné zatížení, nadměrná prašnost a nedostatek řádné údržby.
• Přirozeného opotřebení kapacitních prvků, kde čas a kvalita práce do značné míry závisí na způsobu použití.
• Modifikace komponentů napájecího zdroje a kabeláže.

Údržba napájecího zdroje:

Počítačový napájecí zdroj by měl být pravidelně čištěn od nečistot, které se do něj dostávají cirkulací vzduchu proudícího přes jeho vnitřek. Před čištěním napájecího zdroje se ujistěte, že napájecí zdroj byl odpojen od elektrické sítě 230V.

Čištění napájecího zdroje by mělo být provedeno mimo budovy, nebo v místnosti, kde je instalován systém odsávání prachu. Základní čištění zahrnuje vyfukování nečistot zevnitř napájecího zdroje a z lopatek ventilátoru. Pokud nečistoty nelze odstranit stlačeným vzduchem a je nutný zásah do nitra napájení, předejte jej prodejci během záruční doby / záruky nebo specializovanému počítačovému servisu. Používání znečištěného napájecího zdroje může vést k poruše počítače, snížení účinnosti chladicího systému, případně k vážnějším nehodám.

Nejběžnější konektory počítačového napájecího zdroje:

1.Vstup:

- Zásuvka 230V

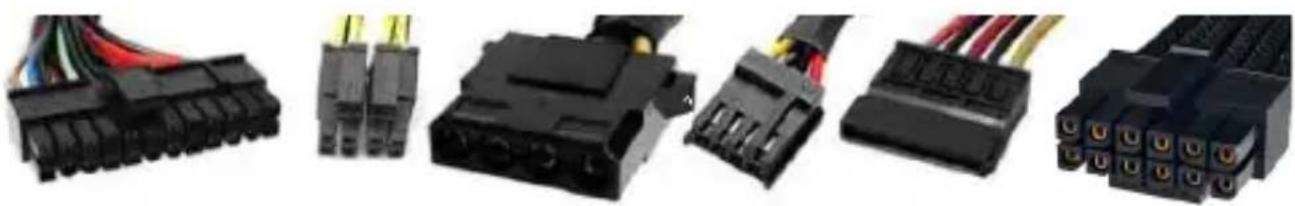

2. Výstup:

• Konektory základní desky - 20pin nebo 24pin (20 + 4)
• Konektor napájení CPU ATX12V / P4 / EPS12V - 4 pin nebo 4 + 4 pin
• Periferní zařízení 4 pinový napájecí konektor Molex (pevné disky HDD, ODD optické mechaniky)
• Periferní 4 pinový napájecí konektor, MINI MOLEX (čtečky karet, disketové jednotky, atd.)
• Periferní napájecí konektor Serial ATA standardu SATA (pevné disky HDD, ODD optické mechaniky)
• Konektor napájení grafické karty, 12V HPWR, podle doporučení pokynů výrobce grafické karty.

Počet a typ napájecích konektorů závisí na modelu napájecího zdroje. Při výběru napájecího zdroje, by měl uživatel věnovat pozornost nejen jeho jmenovitému výkonu, ale také požadovanému množství a typu konektorů, velikosti napájení a způsobu jeho instalace ve skříni.

Tento přístroj byl navržen a vyroben z materiálů a vysoce kvalitních recyklovatelných komponentů. Pokud zařízení, jeho obal, návod k obsluze, atd. jsou označeny přeškrtnutým kontejnerem, zname-ná to, že jsou předmětem odděleného sběru komunálního odpadu v souladu se směrnící 2012/19 / UE Evropského parlamentu a Rady. Takové označení znamená, že elektrická a elektronická zařízení po použití nelze vyhodit s jinými odpady z domácnosti. Uživatel je povinen vrátit použité zařízení do určeného sběrného místa pro odpad elektrických a elektronických zařízení. Sběrná místa, včetně lokálních sběrných míst, obchodů či místních sběren, zajistí vhodný způsob likvidace těchto zařízení. Správná likvidace starých přístrojů pomáhá zabránit škodlivým následkům pro lidské zdraví a životní prostředí, vyplývajících z možného výskytu nebezpečných látek v zařízeních a z nesprávného skladování a zpracování takového zařízení. Tříděný sběr také pomáhá obnovit materiály a komponenty, ze kterých byly zařízení vyrobeny. Domácnost hraje klíčovou roli v přispívání k recyklaci a opětovnému využití odpadních zařízení. Domácnosti jsou také jedním z největších uživatelů malých zařízení. Správné nakládání s odpadem podporuje recyklaci. V případě nevhodného nakládání s odpady, mohou být stanoveny sankce v souladu s vnitrostátními právními předpisy.
