Bronze 650W - PC Zdroj Volcano - Bezplatný návod k obsluze

Typ produktu	Zdroj pro PC
Značka	Volcano
Model	Bronze 650W
Jmenovitý výkon	650 W
Certifikace	80 PLUS Bronze
Vstupní napětí	AC 220-240 V, 50 Hz
Vstupní proud	4-6 A
Konektor základní desky	1x 20+4 pinů
Konektor CPU	1x 4+4 pinů
Konektor PCI-E	1x 6+2 pinů
SATA konektory	4x
Molex konektory	3x
Mini-Molex konektory	1x
Rozměry (přibližně)	150 x 140 x 86 mm
Hmotnost (přibližně)	2 kg
Ventilátor	120 mm
Kabeláž	Nemodulární
Ochrany	Přetížení, přepětí, zkrat
Použití	Vnitřní, stolní počítač
Údržba	Pravidelné čištění stlačeným vzduchem
Bezpečnostní pokyny	Před čištěním odpojit, neotvírat
Recyklace	V souladu s OEEZ, odevzdat na sběrném místě

Často kladené otázky - Bronze 650W Volcano

Jak nainstalovat zdroj Volcano Bronze 650W?

Odpojte napájecí kabel ze zásuvky a ze zdroje. Otevřete skříň počítače, pokud je přítomen starý zdroj, vyjměte jej. Umístěte nový zdroj do skříně a připojte kabely k základní desce (konektor 20+4 pinů), k procesoru (4+4 pinů), k SATA zařízením, Molex atd. Zavřete skříň a zapojte napájecí kabel. Ujistěte se, že je vypínač v poloze 'I'.

Co dělat, když se zdroj nespouští?

Zkontrolujte, zda je napájecí kabel správně zapojen do zásuvky a do zdroje. Ujistěte se, že vypínač 'I/O' je v poloze 'I' (zapnuto). Zkontrolujte, zda jsou všechny konektory správně zasunuty. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo zásuvku. V krajním případě se obraťte na odborníka.

Mohu otevřít kryt zdroje?

Ne, nikdy neotvírejte kryt. Zdroj obsahuje vysokonapěťové kondenzátory, které zůstávají nebezpečné i po odpojení. Otevření ruší záruku a představuje riziko úrazu elektrickým proudem. Veškeré zásahy musí provádět odborník.

Jak vyčistit zdroj?

Odpojte zdroj ze zásuvky. Použijte stlačený vzduch k vyfoukání prachu přes mřížky ventilátoru. Nepoužívejte kapalinu. Toto čištění provádějte pravidelně (alespoň jednou měsíčně), aby nedošlo k přehřátí. Pokud nečistoty přetrvávají, kontaktujte odborníka.

Jaký výkon zdroje je doporučen pro můj počítač?

Poradíte se s prodejcem nebo odborníkem, abyste určili vhodný výkon pro vaši sestavu. Vyhněte se provozu zdroje nepřetržitě na plný výkon, protože to zkracuje jeho životnost. Výkon 650 W je vhodný pro většinu běžných sestav s grafickou kartou střední třídy.

Jaké konektory jsou dodávány se zdrojem?

Zdroj je dodáván s následujícími konektory:
- 1x 20+4 pinů pro základní desku
- 1x 4+4 pinů pro CPU
- 1x 6+2 pinů pro grafickou kartu PCI-E
- 4x SATA konektory
- 3x 4pinové Molex konektory
- 1x 4pinový mini-Molex konektor

Je zdroj Volcano Bronze 650W modulární?

Ne, tento model není modulární. Kabely jsou trvale připevněny k bloku zdroje. Pro modulární kabeláž se podívejte na jiné modely řady Volcano.

Co dělat v případě poruchy zdroje v záruce?

Nepokoušejte se o opravu sami. Kontaktujte prodejce nebo zákaznický servis Volcano. Otevření krytu by zrušilo záruku. Doložte doklad o koupi a popis problému.

Jak zlikvidovat zdroj na konci životnosti?

Zdroje nevyhazujte do domovního odpadu. V souladu se směrnicí OEEZ jej odevzdejte na sběrném místě pro elektrický a elektronický odpad (sběrný dvůr, prodejna atd.). To umožní recyklaci materiálů a zabrání rizikům pro životní prostředí.

Mohu použít zdroj s napětím 110 V?

Ne, tento zdroj je určen pouze pro vstupní napětí 220-240 V AC při 50 Hz. Použití na 110 V může zdroj poškodit nebo způsobit nesprávnou funkci. Zkontrolujte specifikace vaší oblasti a v případě potřeby použijte transformátor.

NÁVOD K OBSLUZE Bronze 650W Volcano

Uživatelský manuál pro počítačový napájecí zdroj MODECOM

Úvod:

Děkujeme, že jste se rozhodli zakoupit a nainstalovat do Vašeho počítače napájecí zdroj značky MODECOM.

Před instalací a prvním uvedením do provozu, si přečtěte tento manuál a pro zajištění bezpečného, správné a dlouhodobého provozu napájecího zdroje, postupujte podle jednotlivých bodů.

Upozornění a bezpečnostní instrukce:

PC napájecí zdroj je elektrické zařízení pracující při vysokém napětí, které je nebezpečné pro život nebo zdraví lidí: AC 220-240 V / 50Hz / 4-6A. Po odpojení napájecího zdroje ze sítě, je vysoké napětí ještě dlouhou dobu uloženy v kapacitních prvcích (kondenzátorech), což může být nebezpečné.

Tento napájecí zdroj je určen výhradně pro domácí nebo kancelářské použití ve stolních počítačích.

Z bezpečnostních důvodů a z důvodu ztráty záruky, byste neměli provádět následující kroky:

• Nedotýkejte se napájecího zdroje ani počítače mokrýma nebo vlhkýma rukama nebo jinými vlhkými předměty.
• Nepokládejte počítač s napájecím zdrojem do blízkosti topného tělesa nebo jiného zdroje tepla.
• Neblokujte ventilátor a větrací otvory počítače.
• Nepoužívejte napájecí zdroj v podmínkách zvýšené vlhkosti nebo zvýšené prašnosti.
• Neotvírejte a neupravujte zapojení konektorů a / nebo dalších komponentů napájecího zdroje.
• Nevkládejte předměty do otvorů napájecího zdroje.
• Neodstraňujte z napájecího zdroje žádné značky, pečeti, štítky nebo sériová čísla.
• Neotvírejte kryt napájecího zdroje.

Neoprávněné otevření zařízení, používání jiných, než dodaných kabelů, vkládání objektů dovnitř, mohou způsobit elektrický šok.

Instalace / výměna napájecího zdroje ve vašem počítači:

Montáž napájecího zdroje by měl provádět profesionální servis / prodejce.

Před instalací nebo výměnou napájecího zdroje, se říd'te pokyny z návodu pro počítačovou skřín a další počítačové komponenty. Ujistěte se, že napájecí zdroj MODECOM se shoduje s konfigurací počítače z hlediska technických parametrů, a že nebude pracovat s maximálním zatížením v nepřetržitém režimu. To umožní hladký a dlouhodobý provoz vašeho počítačového systému.

1. odpojte napájecí kabel ze zásuvky 230V a od napájení.
2. otevřete váš počítač podle návodu.
3. odpojte všechny koncovky ze základní desky a další komponenty počítače: pevné disky, čtečky karet, optické mechaniky, atd.
4. vytáhněte napájecí zdroj z počítačové skříně podle návodu.
5. nainstalujte nový napájecí zdroj MODECOM v PC skříni. Zapojte kabely ze základní desky a další zařízení v opačném pořadí jaké bylo při demontáži starého napájecího zdroje.
6. zajistěte, aby všechny komponenty byly správně připojeny.
7. Zavřete kryt a připojte napájecí kabel do napájecího zdroje a do zásuvky AC 230V.
8. Zkontrolujte správné fungování celého počítačového systému.

V případě problémů:

1. Ujistěte se, že všechny komponenty v počítači pracují správně a napájecí zdroj není poškozen.
2. ujistěte se, že napájecí zdroj je správně nakonfigurován a je plně kompatibilní s počítačem.
3. zkontrolujte, zda je napájecí kabel pevně připojen k napájecímu zdroji a k zásuvce AC 230V.
4. ověřte, že „I / O“ vypínač je nastaven na „I“.
5. Zkontrolujte, zda jsou všechny komponenty počítače správně připojeny, konektory k sobě správně přiléhají, zda se nejedná o zkrat nebo jinou abnormalitu.
6. zkontrolujte připojení všech komponentů počítače k sobě navzájem a k napájení.

Vyberte si správný model napájecího zdroje:

Vzhledem k různorodosti počítačových sestav a velké množství modelů napájecích zdrojů s různými technickými parametry, výrobce nemá vliv na uživatelovu volbu modelu a parametry napájecího zdroje, který používá, ani na konfiguraci počítače, na kterém je na-montován. Při výběru vhodného napájecího zdroje, který zajistí dlouhodobý a bezporuchový provoz, by se měl uživatel poradit s dealerem napájecího zdroje nebo prodejcem celého počítače. Případné reklamace týkající se poruchy napájecího zdroje v důsledku nevhodného výběru z hlediska jeho parametrů na konfiguraci s počítačem nebudou výrobcem uznány.

Konstrukce PC napájecího zdroje zahrnuje elektrolytické kondenzátory, které vysychají během dlouhodobého provozu při vysokém zatížení. Z tohoto důvodu se doporučuje zvolit energetickou účinnost výstupu napájecího zdroje v závislosti na potřebách vašeho počítačového systému tak, aby měl napájecí zdroj trvale velkou rezervu výkonu. Trvalý provoz při maximálním zatížení může vést k významnému zkrácení životnosti napájecího zdroje, nestabilnímu napětí na přetížených linkách a vést ke všem druhům poruch. Specifikace a načítání dat je umístěno na každém napájecím zdroji MODECOM. Doporučujeme kontrolovat a udržovat napájecí zdroj, stejně jako další prvky odpovědné za chlazení vašeho počítačového systému, pravidelně, alespoň jednou za měsíc.

Výrobce není odpovědný za nesprávné fungování napájecího zdroje a škodu v případě:

• Poškození nebo zničení z důvodu vyšší moci nebo faktoru životního prostředí, tj. elektrický výboj, požár, povodeň, zemětřesení, vlhkost, příliš vysoké teploty, nadměrné zatížení, nadměrná prašnost a nedostatek řádné údržby.
• Přirozeného opotřebení kapacitních prvků, kde čas a kvalita práce do značné míry závisí na způsobu použití.
• Modifikace komponentů napájecího zdroje a kabeláže.

Údržba napájecího zdroje:

Počítačový napájecí zdroj by měl být pravidelně čištěn od nečistot, které se do něj do-stávají cirkulací vzduchu proudícího přes jeho vnitřek. Před čištěním napájecího zdroje se ujistěte, že napájecí zdroj byl odpojen od elektrické sítě 230V.

Čištění napájecího zdroje by mělo být provedeno mimo budovy, nebo v místnosti, kde je instalován systém odsávání prachu. Základní čištění zahrnuje vyfukování nečistot zevnitř napájecího zdroje a z lopatek ventilátoru. Pokud nečistoty nelze odstranit stlačeným vzduchem a je nutný zásah do nitra napájení, předejte jej prodejci během záruční doby / záruky nebo specializovanému počítačovému servisu. Používání znečištěného napájecího zdroje může vést k poruše počítače, snížení účinnosti chladicího systému, případně k vážnějším nehodám.

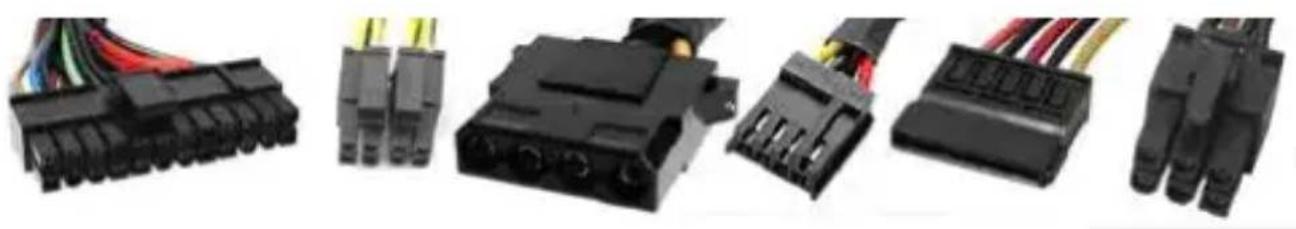

Nejběžnější konektory počítačového napájecího zdroje:

1.Vstup:
- Zásuvka 230V
2. Výstup:
- Konektory základní desky - 20pin nebo 24pin (20 + 4)
- Konektor napájení CPU ATX12V / P4 / EPS12V - 4 pin nebo 4 + 4 pin
- Periferní zařízení 4 pinový napájecí konektor Molex (pevné disky HDD, ODD optické mechaniky)

• Periferní 4 pinový napájecí konektor, MINI MOLEX (čtečky karet, disketové jednotky, atd.)
• Periferní napájecí konektor Serial ATA standardu SATA (pevné disky HDD, ODD optické mechaniky)
• Konektor napájení grafické karty, PCI-E - 6 pin nebo 6 + 2 pin, podle doporučení pokynů výrobce grafické karty.

Počet a typ napájecích konektorů závisí na modelu napájecího zdroje. Při výběru napájecího zdroje, by měl uživatel věnovat pozornost nejen jeho jmenovitému výkonu, ale také požadovanému množství a typu konektorů, velikosti napájení a způsobu jeho instalace ve skříni.

Pokyny k likvidaci:

Tento produkt podléhá směrnici 2002/96 / ES Evropského parlamentu a Rady ze dne 27. ledna 2003 o odpadních elektrických a elektronických zařízení.

Není dovoleno vyhazovat domácí elektrický a elektronický odpad. Tato zařízení musí být doručeny a zlikvidovány v sběrném místě.

Další informace o produktech značky MODECOM naleznete na adrese: www.modecom.cz

Údržba napájacieho zdroja:

Tento přístroj byl navržen a vyroben z materiálů a vysoce kvalitních recyklovatelných komponentů. Pokud zařízení, jeho obal, návod k obsluze, atd. jsou označeny přeškrtnutým kontejnerem, znamená to, že jsou předmětem odděleného sběru komunálního odpadu v souladu se směrnicí 2012/19 / UE Evropského parlamentu a Rady. Takové označení znamená, že elektrická a elektronická zařízení po použití nelze vyhodit s jinými odpady z domácnosti. Uživatel je povinen vrátit použité zařízení do určeného sběrného místa pro odpad elektrických a elektronických zařízení. Sběrná místa, včetně lokálních sběrných míst, obchodů či místních sběren, zajistí vhodný způsob likvidace těchto zařízení. Správná likvidace starých přístrojů pomáhá zabránit škodlivým následkům pro lidské zdraví a životní prostředí, vyplývajících z možného výskytu nebezpečných látek v zařízeních a z nesprávného skladování a zpracování takového zařízení. Tříděný sběr také pomáhá obnovit materiály a komponenty, ze kterých byly zařízení vyrobeny. Domácnost hraje klíčovou roli v přispívání k recyklaci a opětovnému využití odpadních zařízení. Domácnosti jsou také jedním z největších uživatelů malých zařízení. Správné nakládání s odpadem podporuje recyklaci. V případě nevhodného nakládání s odpady, mohou být stanoveny sankce v souladu s vnitrostátními právními předpisy.
