ПОСІБНИК КОРИСТУВАЧА Bronze 650W Volcano

Інструкція з експлуатації комп'ютерного блоку живлення MODECOM

Вступ:

Дякуємо за вибір комп'ютерного блоку живлення MODECOM. Щоб забезпечити коректну, безпечну і довгострокову роботу блоку живлення, перед установкою та першим запуском уважно прочитайте цю інструкцію, дотримуючись всіх її пунктів.

Застереження та вказівки з техніки безпеки:

Блок живлення є електричним пристроєм, який працює під високою напругою, що є небезпечною для здоров'я та життя людей: АС 220–240V/50Hz/4-6А. Після відключення від електричної мережі, блок живлення ще довго накопичує в конденсаторах небезпечно високу напругу.

Блок живлення призначений тільки для домашнього чи офісного використання в стаціонарних персональних комп'ютерах.

З міркувань безпеки, а також щоб не втратити гарантійні зобов'язання, не можна виконувати наведені нижче дії:

• торкатися блоку живлення / комп'ютера мокрими або вологими руками або предметами.
• розташовувати комп'ютер з блоком живлення в безпосередній близькості від обігрівача або іншого джерела тепла.
• закривати вентилятори та вентиляційні отвори корпусу комп'ютера.
• використовувати блок живлення в умовах підвищеної вологості повітря або підвищеної запиленості.
• модифікувати кабелі / штекери та інші елементи блоку живлення.
  • вкладати сторонні предмети в отвори блоку живлення.
• усувати з блоку живлення будь-які ознаки, пломби, наклейки чи серійні номери.
  • відкривати корпус блоку живлення.

Несанкціоноване відкриття корпусу блоку живлення, використовування інших кабелів, крім тих, що надаються в комплекті, вкладання предметів в середину погрожує ураженням струмом.

Установка / заміна блоку живлення в стаціонарному комп'ютері:

Установка блоку живлення повинна бути виконана професійним сервісним центром / продавцем.

Перед установкою або заміною блоку живлення треба ознайомитися з інструкцією з експлуатації системного блоку та інших компонентів комп'ютера. Впевніться, що блок живлення MODECOM був правильно підібраний до конфігурації комп'ютера у відношенні технічних параметрів та не буде постійно працювати з максимальною напругою, що забезпечить безаварійну та тривалу роботу комп'ютера.

1. Відключіть кабель живлення від розетки АС 230V та від блоку живлення.
2. Відкрийте системний блок, дотримуючись інструкції з експлуатації системного блоку.
3. Відключіть всі штекери попереднього блоку живлення від материнської плати та інших компонентів комп'ютера: твердого диску, оптичних приводів и т.п.
4. Вийміть блок живлення з системного блоку, дотримуючись інструкції з експлуатації системного блоку.
5. Встановіть новий блок живлення MODECOM у системний блок. Підключіть кабелі від материнської плати та інших компонентів комп'ютера в зворотному порядку, ніж підчас демонтажу старого блоку живлення.
6. Впевніться, що всі компоненти буди коректно підключені.
7. Закрийте системний блок і підключіть кабель живлення до блоку живлення та до розетки АС 230V.
8. Перевірте правильність роботи комп'ютера.

Дії у разі виникнення проблем:

1. Впевніться, що всі компоненти комп'ютера в робочому стані і не були ушкоджені перед заміною блоку живлення.
2. Перевірте, чи блок живлення був правильно підібраний до актуальної конфігурації комп'ютера і є повністю сумісним з нею.
3. Впевніться, що кабель живлення АС 230V був правильно підключений як до блоку живлення, так і до розетки.
4. Перевірте, чи кнопка "І/О" блоку живлення знаходиться у положенні "І"
5. Перевірте, чи всі компоненти комп'ютера були правильно підключені, чи не має короткого замикання або іншої помилки підчас установки.
6. Перевірте підключення всіх компонентів комп'ютера поміж собою та блоком живлення.

Вибір відповідної моделі блоку живлення:

З погляду на різноманітність комп'ютерів та велику кількість моделей блоків живлення з різними технічними характеристиками, виробник не має впливу на вибір користу-

вача щодо специфікації блоку живлення та конфігурації комп'ютера, до якого він встановлюється. Питання вибору відповідного блоку живлення, що забезпечить тривалу і безаварійну роботу, користувач повинен скерувати до продавця блоку живлення або комп'ютера. Можливі проблеми в роботі блоку живлення, що виникають з неправильного підбору його параметрів даної конфігурації комп'ютера, не можуть бути визнані виробником.

Блок живлення містить в своєї конструкції електролітичні конденсатори, які висихають підчас тривалого використання в умовах високого навантаження. Тому рекомендується підбирати потужність блоку живлення до потреб комп'ютера так, щоб блок живлення постійно працював з великим запасом потужності. Безперервна робота з максимальними параметрами може бути причиною значного скорочення життєздатності блоку живлення, нестабільної роботи на перевантажених лініях напруги та призвести до різноманітних дефектів. Технічні характеристики та таблиця електричних навантажень розташовані на кожному блоці живлення MODECOM. Технічне обслуговування блоку живлення, так само, як і компонентів, що відповідають за охолодження комп'ютера, рекомендуємо проводити періодично, не рідше ніж раз на місяць.

Виробник не відповідає за неправильну роботу блоку живлення та збитки, заподіяні в разі:

• ушкодження / знищення через форс-мажорні обставини або екологічні фактори, тобто: електричний розряд, пожежа, повінь, землетрус, вологість, надмірно висока температура, надмірне навантаження, надмірне запилення та відсутність належного технічного обслуговування.
• натурального зносу конденсаторів, час та якість праці яких в значній мірі залежить від способу використовування.
• модифікації елементів блоку живлення та кабелів.

Технічна обслуга блоку живлення:

Комп'ютерний блок живлення необхідно періодично чистити від забруднень, що виникають з циркуляції повітря через його корпус. Перед тим, як чистити блок живлення стисненим повітрям, впевніться, що блок живлення був відключений від електричної мережі 230V.

Очищення блоку живлення повинно відбуватися на відкритому повітрі або в приміщенні, обладнаному витяжкою. Полягає воно у видмухуванні забруднень з середини блоку живлення та лопаток вентилятора. Якщо забруднень не можна усунути стисненим повітрям і потрібне втручання до середини блоку живлення, слід звернутися до продавця (якщо діє гарантія) або до спеціалізованого комп'ютерного сервісу. Використовування забрудненого блоку живлення може бути причиною некоректної роботи комп'ютера, зниження продуктивності системи охолодження і призвести до серйозних поломок.

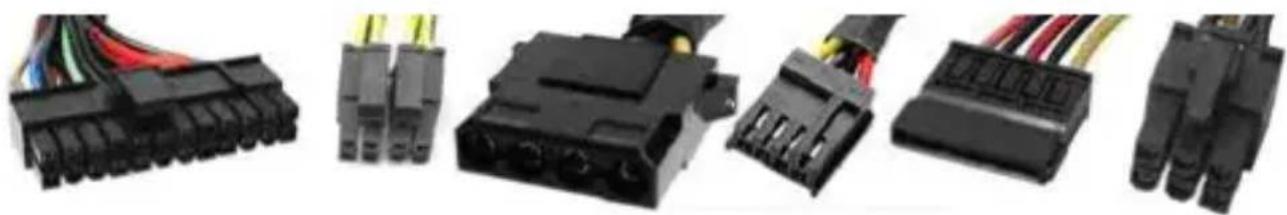

Найбільш розповсюджені роз'єми комп'ютерного блоку живлення:

1. Вхід:
2. роз'єм живлення 230V
3. Вихід:
4. штекер живлення материнської плати MAINPOWER - 20pin або 24pin (20+4)
5. штекер живлення процесора ATX12V / P4 / EPS12V - 4 pin або 4+4 pin
6. штекер живлення периферійних пристроїв 4 pin MOLEX (диски HDD, оптичні приводи ODD)
7. штекер живлення периферійних пристроїв 4-pin mini MOLEX (картрідери, флоппі-дисководи і т.п.)
8. штекер живлення пристроїв стандарту Serial ATA SATA (диски HDD, оптичні приводи ODD)
9. штекер живлення відеокарти PCI-E – 6 pin або 6+2 pin відповідно до рекомендацій виробника та інструкції з обслуговування відеокарти

Кількість та тип штекерів живлення залежить від моделі блоку живлення. Підчас ви- бору блоку живлення користувач повинен звернути увагу не тільки на його потужність, а також на кількість необхідних для підключення штекерів, розмір блоку живлення та спо- сіб його установки до корпусу комп'ютера. Окремі моделі блоків живлення MODECOM мають модульну кабельну систему, що дозволяє підібрати необхідну кількість потрібних для підключення кабелів.

Рекомендації з утилізації:

Продукт підлягає Директиві 2002/96/WE Європейської спільноти від 27 січня 2003 щодо відпрацьованого електричного й електронного обладнання. Не дозволяється викидати відпрацьованого електричного й електронного обладнання до звичайних контейнерів для сміття. Ці пристрої треба утилізувати, доставляючи їх до спеціального пункту збору.

Додаткову інформацію про продукти MODECOM можна знайти на сайті: www.modecom.eu.
