Bronze 750W - Блок живлення ПК Volcano - Безкоштовний посібник користувача

Тип продукту	Блок живлення ПК
Бренд	Volcano
Модель	Bronze 750W
Номінальна потужність	750 Вт
Ефективність	Сертифікація Bronze (типово 82-85%)
Вхідна напруга	Змінний струм 220-240 В, 50 Гц, 4-6 А
Форм-фактор	Стандартний ATX
Приблизні розміри	150 x 140 x 86 мм
Приблизна вага	2,5 кг
Основний роз'єм материнської плати	20+4 контакти
Роз'єм CPU	4+4 контакти (ATX12V / EPS12V)
Роз'єми периферії	Molex, Mini Molex, SATA, PCI-E 6+2 контакти
Модульне підключення	Ні (фіксовані кабелі)
Вентилятор	1 вентилятор на 120 мм (приблизно)
Захист	OVP, OCP, SCP, OTP (може відрізнятися)
Встановлення	Рекомендовано фахівцем
Очищення	Продувка стисненим повітрям після відключення
Обслуговування	Щомісячна перевірка охолодження
Безпека	Не відкривайте корпус, ризик ураження електричним струмом
Гарантія	Гарантія виробника (не вказано)
Утилізація	Не викидати з побутовим сміттям, утилізація WEEE
Призначення	Настільний комп'ютер, домашній або професійний

Часті запитання - Bronze 750W Volcano

Як правильно встановити блок живлення Bronze 750W?

Перед встановленням від'єднайте кабель живлення від розетки. Відкрийте корпус комп'ютера, видаліть старий блок живлення (якщо є), потім встановіть новий. Підключіть кабелі до материнської плати (роз'єм 20+4 контакти), до процесора (4+4 контакти) та до периферії (SATA, Molex, PCI-E). Закрийте корпус і підключіть кабель живлення. Переконайтеся, що кнопка I/O знаходиться в положенні "I". Для отримання додаткових відомостей зверніться до інструкції.

Яка реальна потужність блоку живлення Volcano Bronze 750W?

Модель Bronze 750W забезпечує безперервну потужність 750 Вт. Однак рекомендується не перевищувати 80% цього навантаження при безперервному використанні для оптимізації терміну служби та стабільності. Технічні характеристики струму по лініях вказані на етикетці продукту.

Як очистити блок живлення ПК?

Від'єднайте блок живлення від мережі 230 В. Використовуйте струмінь стисненого повітря, щоб видути пил зсередини, особливо на лопатях вентилятора. Виконуйте цю операцію в добре провітрюваному приміщенні або на вулиці. Ніколи не розбирайте корпус, оскільки конденсатори зберігають небезпечну напругу навіть після відключення.

Що робити, якщо комп'ютер не вмикається після встановлення?

Перевірте, чи кабель живлення добре підключений з обох боків і чи працює розетка. Переконайтеся, що вимикач I/O на блоці живлення знаходиться в положенні "I". Перевірте, чи всі роз'єми правильно вставлені: материнська плата, CPU, GPU, диски. Можливе коротке замикання або несправний компонент. Якщо проблема не зникає, зверніться до фахівця.

Чи сумісний цей блок живлення з моєю материнською платою?

Bronze 750W використовує основний роз'єм ATX 20+4 контакти, сумісний з усіма сучасними материнськими платами ATX. Для материнських плат, які потребують роз'єм CPU 4+4 контакти (ATX12V/EPS12V), блок живлення його забезпечує. Також перевірте наявність вільного місця у вашому корпусі (стандартні розміри ATX).

Який типовий термін служби цього блоку живлення?

Термін служби залежить від умов експлуатації: температури, навантаження, якості струму. При нормальному використанні (навантаження нижче 80% та хороша вентиляція) може становити 5-10 років. Електролітичні конденсатори з часом висихають, особливо при сильному нагріванні або тривалому перевантаженні.

Чи тихий блок живлення Volcano Bronze 750W?

Рівень шуму залежить від вбудованого вентилятора (ймовірно, 120 мм). При нормальній роботі він помірний. При сильному навантаженні вентилятор може обертатися швидше і стати чутним. Щоб мінімізувати шум, забезпечте хорошу циркуляцію повітря в корпусі.

Чи можна використовувати цей блок живлення для потужної відеокарти?

Так, блок живлення має роз'єми PCI-E 6+2 контакти для відеокарт. Потужності 750 Вт достатньо для більшості конфігурацій з однією високопродуктивною відеокартою. Однак перевірте споживання вашої карти та рекомендації виробника.

Як дізнатися, чи несправний мій блок живлення?

Типові ознаки включають: комп'ютер не вмикається, випадкові перезавантаження, синій екран або незвичні звуки (шипіння, клацання). Якщо ви підозрюєте несправність, по можливості протестуйте з іншим блоком живлення. Ніколи не відкривайте блок живлення самостійно; зверніться до авторизованого сервісного центру.

Як утилізувати старий блок живлення?

Не викидайте його з побутовим сміттям. Відповідно до Директиви WEEE (2012/19/EU), віднесіть його до пункту збору електронних відходів (сміттєзвалище, магазин тощо). Переробка дозволяє відновити матеріали та уникнути екологічних ризиків.

ПОСІБНИК КОРИСТУВАЧА Bronze 750W Volcano

Інструкція з експлуатації комп'ютерного блоку живлення MODECOM

Вступ:

Дякуємо за вибір комп'ютерного блоку живлення MODECOM. Щоб забезпечити коректну, безпечну і довгострокову роботу блоку живлення, перед установкою та першим запуском уважно прочитайте цю інструкцію, дотримуючись всіх її пунктів.

Застереження та вказівки з техніки безпеки:

Блок живлення є електричним пристроєм, який працює під високою напругою, що є небезпечною для здоров'я та життя людей: АС 220–240V/50Hz/4-6А. Після відключення від електричної мережі, блок живлення ще довго накопичує в конденсаторах небезпечно високу напругу.

Блок живлення призначений тільки для домашнього чи офісного використання в стаціонарних персональних комп'ютерах.

З міркувань безпеки, а також щоб не втратити гарантійні зобов'язання, не можна виконувати наведені нижче дії:

• торкатися блоку живлення / комп'ютера мокрими або вологими руками або предметами.
• розташовувати комп'ютер з блоком живлення в безпосередній близькості від обігрівача або іншого джерела тепла.
• закривати вентилятори та вентиляційні отвори корпусу комп'ютера.
• використовувати блок живлення в умовах підвищеної вологості повітря або підвищеної запиленості.
• модифікувати кабелі / штекери та інші елементи блоку живлення.
  • вкладати сторонні предмети в отвори блоку живлення.
• усувати з блоку живлення будь-які ознаки, пломби, наклейки чи серійні номери.
  • відкривати корпус блоку живлення.

Несанкціоноване відкриття корпусу блоку живлення, використовування інших кабелів, крім тих, що надаються в комплекті, вкладання предметів в середину погрожує ураженням струмом.

Установка / заміна блоку живлення в стаціонарному комп'ютері:

Установка блоку живлення повинна бути виконана професійним сервісним центром / продавцем.

Перед установкою або заміною блоку живлення треба ознайомитися з інструкцією з експлуатації системного блоку та інших компонентів комп'ютера. Впевніться, що блок живлення MODECOM був правильно підібраний до конфігурації комп'ютера у відношенні технічних параметрів та не буде постійно працювати з максимальною напругою, що забезпечить безаварійну та тривалу роботу комп'ютера.

1. Відключіть кабель живлення від розетки АС 230V та від блоку живлення.
2. Відкрийте системний блок, дотримуючись інструкції з експлуатації системного блоку.
3. Відключіть всі штекери попереднього блоку живлення від материнської плати та інших компонентів комп'ютера: твердого диску, оптичних приводів и т.п.
4. Вийміть блок живлення з системного блоку, дотримуючись інструкції з експлуатації системного блоку.
5. Встановіть новий блок живлення MODECOM у системний блок. Підключіть кабелі від материнської плати та інших компонентів комп'ютера в зворотному порядку, ніж підчас демонтажу старого блоку живлення.
6. Впевніться, що всі компоненти буди коректно підключені.
7. Закрийте системний блок і підключіть кабель живлення до блоку живлення та до розетки АС 230V.
8. Перевірте правильність роботи комп'ютера.

Дії у разі виникнення проблем:

1. Впевніться, що всі компоненти комп'ютера в робочому стані і не були ушкоджені перед заміною блоку живлення.
2. Перевірте, чи блок живлення був правильно підібраний до актуальної конфігурації комп'ютера і є повністю сумісним з нею.
3. Впевніться, що кабель живлення АС 230V був правильно підключений як до блоку живлення, так і до розетки.
4. Перевірте, чи кнопка "І/О" блоку живлення знаходиться у положенні "І"
5. Перевірте, чи всі компоненти комп'ютера були правильно підключені, чи не має короткого замикання або іншої помилки підчас установки.
6. Перевірте підключення всіх компонентів комп'ютера поміж собою та блоком живлення.

Вибір відповідної моделі блоку живлення:

З погляду на різноманітність комп'ютерів та велику кількість моделей блоків живлення з різними технічними характеристиками, виробник не має впливу на вибір користу-

вача щодо специфікації блоку живлення та конфігурації комп'ютера, до якого він встановлюється. Питання вибору відповідного блоку живлення, що забезпечить тривалу і безаварійну роботу, користувач повинен скерувати до продавця блоку живлення або комп'ютера. Можливі проблеми в роботі блоку живлення, що виникають з неправильного підбору його параметрів даної конфігурації комп'ютера, не можуть бути визнані виробником.

Блок живлення містить в своєї конструкції електролітичні конденсатори, які висихають підчас тривалого використання в умовах високого навантаження. Тому рекомендується підбирати потужність блоку живлення до потреб комп'ютера так, щоб блок живлення постійно працював з великим запасом потужності. Безперервна робота з максимальними параметрами може бути причиною значного скорочення життєздатності блоку живлення, нестабільної роботи на перевантажених лініях напруги та призвести до різноманітних дефектів. Технічні характеристики та таблиця електричних навантажень розташовані на кожному блоці живлення MODECOM. Технічне обслуговування блоку живлення, так само, як і компонентів, що відповідають за охолодження комп'ютера, рекомендуємо проводити періодично, не рідше ніж раз на місяць.

Виробник не відповідає за неправильну роботу блоку живлення та збитки, заподіяні в разі:

• ушкодження / знищення через форс-мажорні обставини або екологічні фактори, тобто: електричний розряд, пожежа, повінь, землетрус, вологість, надмірно висока температура, надмірне навантаження, надмірне запилення та відсутність належного технічного обслуговування.
• натурального зносу конденсаторів, час та якість праці яких в значній мірі залежить від способу використовування.
• модифікації елементів блоку живлення та кабелів.

Технічна обслуга блоку живлення:

Комп'ютерний блок живлення необхідно періодично чистити від забруднень, що виникають з циркуляції повітря через його корпус. Перед тим, як чистити блок живлення стисненим повітрям, впевніться, що блок живлення був відключений від електричної мережі 230V.

Очищення блоку живлення повинно відбуватися на відкритому повітрі або в приміщенні, обладнаному витяжкою. Полягає воно у видмухуванні забруднень з середини блоку живлення та лопаток вентилятора. Якщо забруднень не можна усунути стисненим повітрям і потрібне втручання до середини блоку живлення, слід звернутися до продавця (якщо діє гарантія) або до спеціалізованого комп'ютерного сервісу. Використовування забрудненого блоку живлення може бути причиною некоректної роботи комп'ютера, зниження продуктивності системи охолодження і призвести до серйозних поломок.

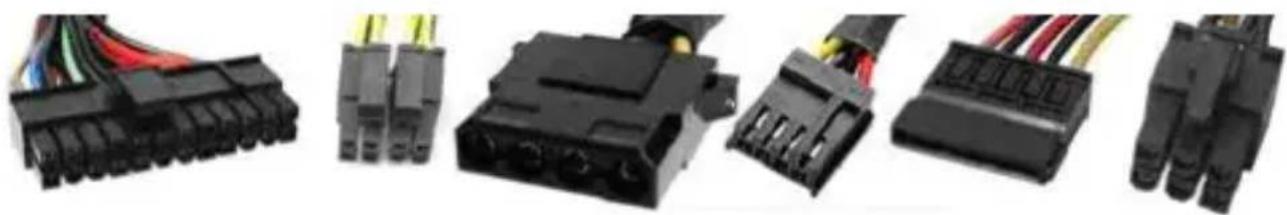

Найбільш розповсюджені роз'єми комп'ютерного блоку живлення:

1. Вхід:

- роз'єм живлення 230V

1. Вихід:

2. штекер живлення материнської плати MAINPOWER - 20pin або 24pin (20+4)

3. штекер живлення процесора ATX12V / P4 / EPS12V - 4 pin або 4+4 pin
4. штекер живлення периферійних пристроїв 4 pin MOLEX (диски HDD, оптичні приводи ODD)
5. штекер живлення периферійних пристроїв 4-pin mini MOLEX (картрідери, флоппі-дисководи і т.п.)
6. штекер живлення пристроїв стандарту Serial ATA SATA (диски HDD, оптичні приводи ODD)
7. штекер живлення відеокарти PCI-E – 6 pin або 6+2 pin відповідно до рекомендацій виробника та інструкції з обслуговування відеокарти

Кількість та тип штекерів живлення залежить від моделі блоку живлення. Підчас ви- бору блоку живлення користувач повинен звернути увагу не тільки на його потужність, а також на кількість необхідних для підключення штекерів, розмір блоку живлення та спо- сіб його установки до корпусу комп'ютера. Окремі моделі блоків живлення MODECOM мають модульну кабельну систему, що дозволяє підібрати необхідну кількість потрібних для підключення кабелів.

Рекомендації з утилізації:

Продукт підлягає Директиві 2002/96/WE Європейської спільноти від 27 січня 2003 щодо відпрацьованого електричного й електронного обладнання. Не дозволяється викидати відпрацьованого електричного й електронного обладнання до звичайних контейнерів для сміття. Ці пристрої треба утилізувати, доставляючи їх до спеціального пункту збору.

Додаткову інформацію про продукти MODECOM можна знайти на сайті: www.modecom.eu.
