Bronze 750W - PC Zdroj Volcano - Bezplatný návod na obsluhu

Typ produktu	PC zdroj
Značka	Volcano
Model	Bronze 750W
Menovitý výkon	750 W
Účinnosť	Certifikácia Bronze (typicky 82-85%)
Vstupné napätie	AC 220-240 V, 50 Hz, 4-6 A
Formát	Štandard ATX
Približné rozmery	150 x 140 x 86 mm
Približná hmotnosť	2,5 kg
Hlavný konektor základnej dosky	20+4 pinov
CPU konektor	4+4 pinov (ATX12V / EPS12V)
Periférne konektory	Molex, Mini Molex, SATA, PCI-E 6+2 pinov
Modulárne káblovanie	Nie (pevné káble)
Ventilátor	1 ventilátor 120 mm (odhad)
Ochrany	OVP, OCP, SCP, OTP (s výhradou)
Inštalácia	Odporúčaná profesionálom
Čistenie	Vyfúkanie stlačeným vzduchom po odpojení
Údržba	Mesačná kontrola chladenia
Bezpečnosť	Neotvárajte kryt, riziko úrazu elektrickým prúdom
Záruka	Záruka výrobcu (neuvedená)
Likvidácia	Nelikvidujte s domovým odpadom, recyklácia OEEZ
Určené použitie	Stolný počítač, domáci alebo profesionálny

Často kladené otázky - Bronze 750W Volcano

Ako správne nainštalovať zdroj Bronze 750W?

Pred akoukoľvek inštaláciou odpojte napájací kábel zo zásuvky. Otvorte skrinku počítača, vyberte starý zdroj, ak je prítomný, a potom umiestnite nový. Pripojte káble k základnej doske (konektor 20+4 pinov), k procesoru (4+4 pinov) a k perifériám (SATA, Molex, PCI-E). Zatvorte skrinku a zapojte napájací kábel. Skontrolujte, či je tlačidlo I/O v polohe "I". Pre viac podrobností si prečítajte návod.

Aký je skutočný výkon zdroja Volcano Bronze 750W?

Model Bronze 750W poskytuje trvalý výkon 750 wattov. Odporúča sa však neprekračovať 80% tohto zaťaženia pri nepretržitom používaní, aby sa optimalizovala životnosť a stabilita. Špecifikácie prúdu na jednotlivých vetvách sú uvedené na štítku produktu.

Ako vyčistiť PC zdroj?

Odpojte zdroj zo siete 230V. Použite prúd stlačeného vzduchu na vyfúkanie prachu zvnútra, najmä na lopatky ventilátora. Túto operáciu vykonajte na dobre vetranom mieste alebo vonku. Nikdy nerozoberajte kryt, pretože kondenzátory si uchovávajú nebezpečné napätie aj po odpojení.

Čo robiť, ak sa počítač po inštalácii nezapne?

Skontrolujte, či je napájací kábel riadne zapojený na oboch koncoch a či zásuvka funguje. Uistite sa, že prepínač I/O na zdroji je v polohe "I". Overte, či sú všetky konektory správne zasunuté: základná doska, CPU, GPU, disky. Zvážte možnosť skratu alebo chybnej súčiastky. Ak problém pretrváva, kontaktujte odborníka.

Je tento zdroj kompatibilný s mojou základnou doskou?

Bronze 750W používa hlavný ATX konektor 20+4 pinov, kompatibilný so všetkými modernými ATX doskami. Pre dosky vyžadujúce CPU konektor 4+4 pinov (ATX12V/EPS12V) je zdroj vybavený. Skontrolujte tiež voľné miesto v skrinke (štandardné ATX rozmery).

Aká je typická životnosť tohto zdroja?

Životnosť závisí od podmienok používania: teplota, zaťaženie, kvalita prúdu. Pri normálnom používaní (zaťaženie pod 80% a dobré vetranie) môže dosiahnuť 5 až 10 rokov. Elektrolytické kondenzátory časom vysychajú, najmä pri vysokej teplote alebo dlhodobom preťažení.

Je zdroj Volcano Bronze 750W tichý?

Hladina hluku závisí od vstavaného ventilátora (pravdepodobne 120 mm). Pri bežnej prevádzke je mierna. Pri vysokom zaťažení sa ventilátor môže otáčať rýchlejšie a byť počuteľný. Na minimalizáciu hluku zabezpečte dobré prúdenie vzduchu v skrinke.

Môžem použiť tento zdroj pre výkonnú grafickú kartu?

Áno, zdroj má PCI-E konektory 6+2 pinov pre grafické karty. Výkon 750W je dostatočný pre väčšinu špičkových mono-GPU konfigurácií. Skontrolujte však spotrebu svojej karty a odporúčania výrobcu.

Ako zistiť, či je môj zdroj chybný?

Bežné príznaky zahŕňajú: počítač sa nezapína, náhodné reštarty, modrá obrazovka alebo nezvyčajné zvuky (praskanie, klepanie). Ak máte podozrenie na chybu, ak je to možné, otestujte s iným zdrojom. Nikdy neotvárajte zdroj sami; kontaktujte autorizovaný servis.

Ako zlikvidovať starý zdroj?

Nelikvidujte ho s domovým odpadom. V súlade so smernicou OEEZ (2012/19/EÚ) ho odovzdajte na zberné miesto pre elektronický odpad (zberný dvor, predajňa atď.). Recykláciou sa získajú materiály a predíde sa environmentálnym rizikám.

NÁVOD NA OBSLUHU Bronze 750W Volcano

Používatel'ský manuál pre počítačový napájací zdroj MODECOM

Úvod:

Ďakujeme, že ste sa rozhodli zakúpiť a nainštalovat’ do Vášho počítača napájací zdroj značky MODECOM.

Pred inštaláciou a prvým uvedením do prevádzky, si prečítajte tento manuál a pre zabezpečenie bezpečnej, správnej a dlhodobej prevádzky napájacieho zdroja, postupujte podľa jednotlivých bodov.

Upozornenia a bezpečnostné inštrukcie:

PC napájací zdroj je elektrické zariadenie pracujúce pri vysokom napátí, ktoré je nebezpečné pre život alebo zdravie l'udí: AC 220-240 V / 50Hz / 4-6A. Po odpojení napá-jacieho zdroja zo siete, je vysoké napätie ešte dlhú dobu uložené v kapacitných prvkoch (kondenzátoroch), čo môže byť nebezpečné.

Tento napájací zdroj je určený výhradne pre domáce alebo kancelárske použitie v stolových počítačoch.

Z bezpečnostných dôvodov a z dôvodu straty záruky, by ste nemali vykonávať nasledujúce kroky:

- Nedotýkajte sa napájacieho zdroja ani počítača mokrými alebo vlhkými rukami alebo inými vlhkými predmetmi.

- Neumiestňujte počítač s napájacím zdrojom do blízkosti vykurovacieho telesa alebo iného zdroja tepla.

- Neblokujte ventilátor a vetracie otvory počítača.

- Nepoužívajte napájací zdroj v podmienkach zvýšenej vlhkosti alebo zvýšenej prašnosti.

- Neotvárajte a neupravujte zapojenie konektorov a / alebo d'alších komponentov napájacieho zdroja.

- Nevkladajte predmety do otvorov napájacieho zdroja.

- Neodstraňujte z napájacieho zdroja žiadne značky, pečate, štítky alebo sériové čísla.

- Neotvárajte kryt napájacieho zdroja.

Neoprávnené otvorenie zariadenia, používanie iných, než dodaných káblov, vkladanie objektov dovnútra, môžu spôsobit' elektrický šok.

Inštalácia / výmena napájacieho zdroja vo vašom počítači:

Montáž napájacieho zdroja by mal vykonávať profesionálny servis / predajca.

Pred inštaláciou alebo výmenou napájacieho zdroja, sa riad'te pokynmi z návodu pre počítačovú skriňu a d'alšie počítačové komponenty. Uistite sa, že napájací zdroj MODE-COM sa zhoduje s konfiguráciou počítača z hl'adiska technických parametrov, a že nebude pracovať s maximálnym zaťažením v nepretržitom režime. To umožní hladkú a dlhodobú prevádzku vášho počítačového systému.

1. odpojte napájací kábel zo zásuvky 230V a od napájania.
2. otvorte váš počítač podl'a návodu.
3. odpojte všetky koncovky zo základnej dosky a d'alšie komponenty počítača: pevné disky, čítačky kariet, optické mechaniky, atd'.
4. vytiahnite napájací zdroj z počítačovej skrine podľa návodu.
5. nainštalujte nový napájací zdroj MODECOM v PC skrini. Zapojte káble zo základnej dosky a d'alšie zariadenia v opačnom poradí aké bolo pri demontáži starého napájacieho zdroja.
6. zabezpečte, aby všetky komponenty boli správne pripojené.
7. Zatvorte kryt a pripojte napájací kábel do napájacieho zdroja a do zásuvky AC 230V.
8. Skontrolujte správne fungovanie celého počítačového systému.

V prípade problémov:

1. Uistite sa, že všetky komponenty v počítači pracujú správne a napájací zdroj nie je poškodený.
2. uistite sa, že napájací zdroj je správne nakonfigurovaný a je plne kompatibilný s počítačom.
3. skontrolujte, či je napájací kábel pevne pripojený k napájaciemu zdroju a k zásuvke AC 230V.
4. overte, že „I / O” vypínač je nastavený na „I”.
5. Skontrolujte, či sú všetky komponenty počítača správne pripojené, konektory k sebe správne priliehajú, či sa nejedná o skrat alebo inú abnormalitu.
6. skontrolujte pripojenie všetkých komponentov počítača k sebe navzájom a k napájaniu.

Vyberte si správny model napájacieho zdroja:

Vzhľadom na rôznorodost' počítačových zostáv a veľké množstvo modelov napájacích zdrojov s rôznymi technickými parametrami, výrobca nemá vplyv na užívatel'ovu vol'bu modelu a parametre napájacieho zdroja, ktorý používa, ani na konfiguráciu počítača, na ktorom je namontovaný. Pri výbere vhodného napájacieho zdroja, ktorý zabezpečí dlhodobú a bezporuchovú prevádzku, by sa mal používatel' poradit' s dílerom napájacieho zdroja alebo

predajcom celého počítača. Prípadné reklamácie týkajúce sa poruchy napájacieho zdroja v dôsledku nevhodného výberu z hľadiska jeho parametrov na konfiguráciu s počítačom nebudú výrobcom uznané.

Konštrukcia PC napájacieho zdroja zahřna elektrolytické kondenzátory, ktoré vysychajú počas dlhodobej prevádzky pri vysokom zaťažení. Z tohto dôvodu sa odporúča zvolit' energetickú účinnosť výstupu napájacieho zdroja v závislosti na potrebách vášho počítačového systému tak, aby mal napájací zdroj trvalo veľkú rezervu výkonu. Trvalá prevádzka pri maximálnom zaťažení môže viest' k významnému skráteniu životnosti napájacieho zdroja, nestabilnému napätiu na preťažených linkách a viest' ku všetkým druhom porúch. Špecifikácia a načítanie dát je umiestnené na každom napájacom zdroji MODECOM. Odporúčame kontrolovať a udržiavať napájací zdroj, rovnako ako d'alšie prvky zodpovedné za chladenie vášho počítačového systému, pravidelne, aspoň raz za mesiac.

Výrobca nie je zodpovedný za nesprávne fungovanie napájacieho zdroja a škodu v prípade:

• Poškodenia alebo zničenia z dôvodu vyššej moci alebo faktoru životného prostredia, tj. elektrický výboj, požiar, povodeň, zemetrasenie, vlhkost', príliš vysoké teploty, nadmerné zaťaženie, nadmerná prašnosť a nedostatok riadnej údržby.
• Prirodzeného opotrebenia kapacitných prvkov, kde čas a kvalita práce do značnej miery závisí na spôsobe použitia.
• Modifikácie komponentov napájacieho zdroja a kabeláže.

Počítačový napájací zdroj by mal byť pravidelne čistený od nečistôt, ktoré sa doň dos-távajú cirkuláciou vzduchu prúdiaceho cez jeho vnútro. Pred čistením napájacieho zdroja sa uistite, že napájací zdroj bol odpojený od elektrickej siete 230V.

Čistenie napájacieho zdroja by malo byť vykonané mimo budovy, alebo v miestnosti, kde je inštalovaný systém odsávania prachu. Základné čistenie zahřňa vyfukovanie nečistôt z vnútra napájacieho zdroja a z lopatiek ventilátora. Ak nečistoty nemožno odstránit’ stlačeným vzduchom a je potrebný zásah do vnútra napájania, odovzdajte ho predajcovi počas záručnej doby/ záruky alebo špecializovanému počítačovému servisu. Používanie znečisteného napájacieho zdroja môže viest’ k poruche počítača, zníženiu účinnosti chladiaceho systému, prípadne k vážnejším nehodám.

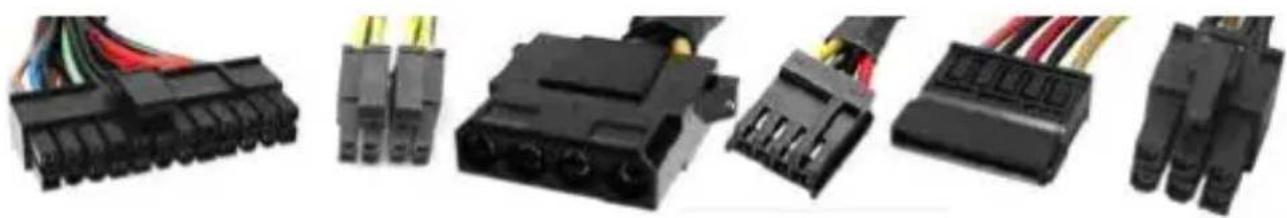

Najbežnejšie konektory počítačového napájacieho zdroja:

1.Vstup:
- zásuvka 230V
2. Výstup:
- Konektory základnej dosky - 20pin alebo 24pin (20+4)

• Konektor napájania CPU ATX12V / P4 / EPS12V - 4 pin alebo 4 + 4 pin
• Periférne zariadenie 4 pinový napájací konektor Molex (pevné disky HDD, ODD optické mechaniky)
• Periférny 4 pinový napájací konektor, MINI MOLEX (čítačky kariet, disketové jednotky, atd').
• Periférny napájací konektor Serial ATA štandardu SATA (pevné disky HDD, ODD optické mechaniky)
• Konektor napájania grafickej karty, PCI-E - 6 pin alebo 6 + 2 pin, podľa odporúčania pokynov výrobcu grafickej karty.

Počet a typ napájacích konektorov závisí od modelu napájacieho zdroja. Pri výbere napájacieho zdroja, by mal užívatel' venovať pozornosť nielen jeho menovitému výkonu, ale tiež požadovanému množstvu a typu konektorov, veľkosti napájania a spôsobu jeho inštalácie v skrini.

Pokyny k likvidácii:

Tento produkt podlieha smernici 2002 /96/ES Európskeho parlamentu a Rady z 27 januára 2003 o odpade z elektrických a elektronických zariadení.

Nie je dovolené vyhadzovat' domáci elektrický a elektronický odpad. Tieto zariadenia musia byt' doručené a zlikvidované v zbernom mieste.

Đalšie informácie o produktoch značky MODECOM nájdete na adrese: www.modecom.sk

Tento prístroj bol navrhnutý a vyrobený z materiálov a vysoko kvalitných recyklovatelňých komponentov. Pokial' zariadenie, obal, návod na obsluhu, atd'. sú označené preškrtnutým kontajnerom, znamená to, že sú predmetom separovaného zberu komunálneho odpadu v súlade so smernicou 2012/19 / UE Európskeho parlamentu a Rady. Takéto označenie znamená, že elektrické a elektronické zariadenia po použití nemožno vyhodiť s iným odpadom z domácnosti. Užívateľ je povinný vrátit' použité zariadenie do určeného zberného miesta pre odpad elektrických a elektronických zariadení. Zberné miesta, vrátane lokálnych zberných miest, obchodov či miestnych zberní, zabezpečia vhodný spôsob likvidácie takýchto zariadení. Správna likvidácia starých prístrojov pomáha zabrániť škodlivým následkom pre l'udské zdravie a životné prostredie, vyplývajúce z možnej prítomnosti nebezpečných látok v zariadeniach a z ne-správneho skladovania a spracovania takéhoto zariadenia. Triedený zber tiež pomáha obnoviť materiály a komponenty, z których boli zariadenia vyrobené. Domácnost' hrá klůčovú úlohu v prispievaní k recyklácii a opätovnému využitiu odpadových zariadení. Domácnosti sú tiež jedným z najväčších používateľov malých zariadení. Správne nakladanie s odpadom podporuje recykláciu. V prí-pade nevhodného nakladania s odpadmi, môžu byť stanovené sankcie v súlade s vnútroštátnymi právnymi predpismi.
