Bronze 750W - Alimentation PC Volcano - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	Volcano
Modèle	Bronze 750W
Puissance nominale	750 W
Efficacité	Certification Bronze (typique 82-85%)
Tension d'entrée	AC 220-240 V, 50 Hz, 4-6 A
Facteur de forme	ATX standard
Dimensions approximatives	150 x 140 x 86 mm
Poids approximatif	2,5 kg
Connecteur principal carte mère	20+4 broches
Connecteur CPU	4+4 broches (ATX12V / EPS12V)
Connecteurs périphériques	Molex, Mini Molex, SATA, PCI-E 6+2 broches
Câblage modulaire	Non (câbles fixes)
Ventilateur	1 ventilateur de 120 mm (estimation)
Protections	OVP, OCP, SCP, OTP (sous réserve)
Installation	Recommandée par un professionnel
Nettoyage	Soufflage à l'air comprimé après débranchement
Entretien	Contrôle mensuel du refroidissement
Sécurité	Ne pas ouvrir le boîtier, risque de choc électrique
Garantie	Garantie constructeur (non précisée)
Élimination	Ne pas jeter aux ordures ménagères, recyclage DEEE
Usage prévu	Ordinateur de bureau, domestique ou professionnel

FOIRE AUX QUESTIONS - Bronze 750W Volcano

Comment installer correctement l'alimentation Bronze 750W ?

Avant toute installation, débranchez le cordon d'alimentation de la prise murale. Ouvrez le boîtier de l'ordinateur, retirez l'ancienne alimentation si présente, puis placez la nouvelle. Connectez les câbles à la carte mère (connecteur 20+4 broches), au processeur (4+4 broches), et aux périphériques (SATA, Molex, PCI-E). Refermez le boîtier et branchez le cordon d'alimentation. Vérifiez que le bouton I/O est sur "I". Consultez la notice pour plus de détails.

Quelle est la puissance réelle de l'alimentation Volcano Bronze 750W ?

Le modèle Bronze 750W fournit une puissance continue de 750 watts. Cependant, il est recommandé de ne pas dépasser 80% de cette charge en utilisation continue pour optimiser la durée de vie et la stabilité. Les spécifications de courant par rail sont indiquées sur l'étiquette du produit.

Comment nettoyer l'alimentation PC ?

Débranchez l'alimentation du secteur 230V. Utilisez un jet d'air comprimé pour souffler la poussière à l'intérieur, notamment sur les pales du ventilateur. Effectuez cette opération dans un espace bien aéré ou à l'extérieur. Ne démontez jamais le boîtier, car les condensateurs conservent une tension dangereuse même après débranchement.

Que faire si l'ordinateur ne s'allume pas après installation ?

Vérifiez que le cordon d'alimentation est bien branché aux deux extrémités et que la prise murale fonctionne. Assurez-vous que l'interrupteur I/O de l'alimentation est sur "I". Contrôlez que tous les connecteurs sont correctement enfichés : carte mère, CPU, GPU, disques. Envisagez un court-circuit ou un composant défectueux. Si le problème persiste, contactez un professionnel.

Cette alimentation est-elle compatible avec ma carte mère ?

Le Bronze 750W utilise un connecteur principal ATX 20+4 broches, compatible avec toutes les cartes mères ATX récentes. Pour les cartes mères nécessitant un connecteur CPU 4+4 broches (ATX12V/EPS12V), l'alimentation le fournit. Vérifiez également l'espace disponible dans votre boîtier (dimensions standard ATX).

Quelle est la durée de vie typique de cette alimentation ?

La durée de vie dépend des conditions d'utilisation : température, charge, qualité du courant. En utilisation normale (charge inférieure à 80% et bonne ventilation), elle peut atteindre 5 à 10 ans. Les condensateurs électrolytiques se dessèchent avec le temps, surtout en cas de forte chaleur ou de surcharge prolongée.

L'alimentation Volcano Bronze 750W est-elle silencieuse ?

Le niveau sonore dépend du ventilateur intégré (probablement 120mm). En fonctionnement normal, il reste modéré. Sous forte charge, le ventilateur peut tourner plus vite et devenir audible. Pour minimiser le bruit, assurez une bonne circulation d'air dans le boîtier.

Puis-je utiliser cette alimentation pour une carte graphique puissante ?

Oui, l'alimentation dispose de connecteurs PCI-E 6+2 broches pour les cartes graphiques. La puissance de 750W est suffisante pour la plupart des configurations mono-GPU haut de gamme. Vérifiez toutefois la consommation de votre carte et les recommandations du fabricant.

Comment savoir si mon alimentation est défectueuse ?

Les signes courants incluent : l'ordinateur ne s'allume pas, redémarrages aléatoires, écran bleu, ou bruits inhabituels (grésillement, cliquetis). Si vous suspectez un défaut, testez avec un autre bloc d'alimentation si possible. N'ouvrez jamais l'alimentation vous-même ; contactez un service agréé.

Comment éliminer l'ancienne alimentation ?

Ne la jetez pas aux ordures ménagères. Conformément à la directive DEEE (2012/19/UE), rapportez-la à un point de collecte pour déchets électroniques (déchèterie, magasin, etc.). Le recyclage permet de récupérer les matériaux et d'éviter des risques environnementaux.

MODE D'EMPLOI Bronze 750W Volcano

Manuel d'utilisation pour le bloc d'alimentation PC MODECOM

Introduction:

Nous vous remercions d'avoir acheté et installé sur votre ordinateur l'alimentation MODECOM. Pour assurer un fonctionnement sûr, adéquat et à long terme de l'alimentation, avant son installation et mise en service, veuillez s'il vous plaît lire ces instructions et observer tous ses points.

Consignes de sécurité et avertissements importants:

L'Alimentation PC est un appareil électrique fonctionnant à haute tension, dangereuse pour la santé ou la vie humaine: AC 220–240V/50Hz/4-6A. Après déconnexion du réseau, une tension haute et dangereuse est stockée pendant une longue période dans les éléments capacitifs (condensateurs) de l'alimentation.

L'alimentation est destiné à une utilisation à la maison ou au bureau, dans les ordinateurs de bureau.

Pour des raisons de sécurité, sous peine de déchéance de tous les droits de garantie, il est interdit de :

• toucher l'alimentation/PC avec les mains ou les objets mouillés ou humides
• placer l'ordinateur avec l'alimentation à proximité de l'appareil de chauffage ou d'une autre source de chaleur
• obstruer les ventilateurs et les conduits d'aération d'ordinateur
• utiliser l'alimentation dans des conditions d'humidité accrue ou de concentration de poussière élevée
• modifier le câblage et/ou les bouchons et d'autres composants d'alimentation.
• introduire des objets dans les ouvertures d'alimentation.
• supprimer de l'alimentation toutes les marques, scellés de sécurité, autocollants, ou numéros de série
• ouvrir le boîtier d'alimentation

L'ouverture du boîtier non autorisée, l'utilisation des câbles autres que ceux fournis, l'insertion des objets à l'intérieur du produit peuvent provoquer un choc électrique.

Installation/ remplacement de l'alimentation de votre ordinateur PC:

L'installation de l'alimentation devrait être effectuée par un service professionnel/ revendeur. Avant d'installer ou de remplacer l'alimentation, lisez attentivement le manuel d'utilisation pour le boîtier et pour d'autres composants d'un ordinateur. Assurez-vous que l'alimentation MODECOM est adaptée correctement à la configuration de l>ordinateur en termes de paramètres techniques et qu'elle ne va pas fonctionner sous une charge maximale en mode continu, ce qui permettra un bon fonctionnement à long terme de votre ensemble ordinateur.

1. Débranchez le cordon d'alimentation de la prise murale 230V AC et de l'alimentation.
2. Ouvrez le boîtier de l'ordinateur en suivant les instructions de l'utilisation concernant ce boîtier.
3. Retirez tous les bouchons de l'alimentation existante de la carte mère et d'autres composants PC : disque dur, lecteurs optiques, etc.
4. Retirez l'alimentation du boîtier de l'ordinateur en suivant les instructions de l'utilisation du boîtier.
5. Posez un nouveau bloc d'alimentation MODECOM dans un boitier d'ordinateur. Connectez les câbles à la carte mère et aux autres dispositifs dans l'ordre inverse comme dans le cas du démantèlement de l'ancienne bloc d'alimentation.
6. Veillez à ce que tous les composants soient connectés correctement.
7. Fermez le boitier et branchez le câble d'alimentation au bloc d'alimentation et à la prise de courant AC 230V.
8. Vérifier le bon fonctionnement de votre ensemble ordinateur.

En cas de problèmes:

1. Assurez-vous que tous les composants de l'ordinateur sont en bon état et ne sont pas endommagés avant de remplacer un bloc d'alimentation.
2. Vérifiez si l'alimentation est correctement adaptée à la configuration actuelle de l'ordinateur et entièrement compatible avec elle.
3. Assurez-vous que le cordon d'alimentation 230V est correctement connecté à la fois à l'alimentation et à la prise de courant.
4. Vérifiez que le bouton «l/O» d'alimentation est réglé sur «l».
5. Vérifiez si tous les composants de l'ordinateur sont correctement connectés, si les connecteurs adhérent correctement les uns aux autres, s'il n'y a pas de court-circuit ou d'autres anomalies de montage.
6. Vérifiez la connexion de tous les composants d'un ordinateur les uns aux autres et à l'alimentation.

Choix d'un bloc d'alimentation adéquat:

En raison de la diversité des ensembles ordinateur et d'un grand nombre de modèles de blocs d'alimentation possédant des paramètres techniques différents, le fabricant n'a pas

d'impact sur le choix d'utilisateur concernant les spécifications d'un bloc d'alimentation et la configuration d'un ordinateur utilisé, dans lequel ce bloc d'alimentation est monté.

L'utilisateur devrait consulter avec le vendeur la question d'une alimentation adéquate, assurant un fonctionnement à long terme et sans problèmes. Toutes les plaintes de dysfonctionnement dû à un mauvais choix des paramètres par rapport à la configuration utilisée de l'ordinateur, ne peuvent pas être traités par le fabricant.

Le bloc d'alimentation comprend dans sa construction des condensateurs électrolytiques qui se desséchent lors de fonctionnement à long terme sous une charge élevée. Par conséquent, il est recommandé de sélectionner le rendement de courant d'un bloc d'alimentation de votre ensemble ordinateur de sorte que l'alimentation travaille en continu avec la puissance à revendre. Le fonctionnement continu à une performance maximale peut conduire à une réduction significative de la durée de vie de l'alimentation, un fonctionnement instable sur les lignes surchargées et aussi à toutes sortes de défauts. Les spécifications techniques et un tableau actuel de charge sont marqués sur chaque bloc d'alimentation MODECOM. Nous vous recommandons le contrôle et l'entretien de votre bloc d'alimentation ainsi que des éléments responsables de refroidissement d'un ensemble ordinateur, périodiquement, au moins une fois par mois.

Le fabricant n'est pas responsable du mauvais fonctionnement de l'alimentation et des dommages causés en cas de :

• dommages ou destruction par force majeure ou facteur environnemental tel que: décharge électrique, incendie, inondation, tremblement de terre, humidité, chaleur excessive, charge excessive, poussière excessive et manque d'entretien adéquat.
• usure naturelle des éléments capacitifs dont le temps et la qualité du travail dépendent en grande partie de l'utilisation.
• modification des composants d'alimentation et du câblage.

Maintenance de l'alimentation:

L'alimentation PC doit être nettoyée périodiquement des impuretés résultant de la circulation de l'air circulant à travers son intérieur. Avant de nettoyer l'alimentation à l'air comprimé assurez-vous que l'alimentation a été déconnectée du réseau électrique 230V.

Le nettoyage de l'alimentation doit être effectué à l'extérieur du bâtiment ou dans la pièce où est installé un extracteur de poussière. Le nettoyage de base implique le soufflage des saletés de l'intérieur d'alimentation et des pales de ventilateur. Si la saleté ne peut pas être enlevé à l'air comprimé et les interventions sont nécessaires à l'intérieur de l'alimentation, si la garantie est valide, contactez le vendeur ou la société spécialisée dans la réparation d'ordinateurs. L'utilisation de l'alimentation qui n'est pas propre peut provoquer des dysfonctionnements de votre ordinateur, l'abaissement de la performance du système de refroidissement et conduire à des avaries graves.

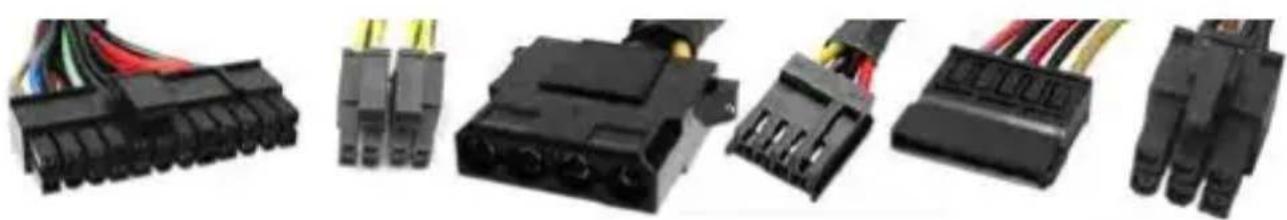

Les connecteurs les plus communs de l'alimentation PC:

1. Entrée:

- prise de courant 230V

1. Sortie:

- connecteur d'alimentation pour carte mère MAINPOWER- 20 broches ou 24 broches (20+4)

- connecteur d'alimentation pour processeur ATX12V / P4 / EPS12V- 4 broches ou 4+4 broches

- connecteur d'alimentation MOLEX, utilisé par certains périphériques internes à 4 broches,

(disques durs HDD, lecteurs optiques ODD)

• connecteur d'alimentation mini MOLEX, utilisé par certains périphériques internes à 4 broches ( lecteurs de cartes , lecteurs de disquettes , etc.)
• connecteur d'alimentation pour dispositifs à interface Serial ATA SATA ( disques durs HDD, lecteurs optiques ODD)
• connecteur d'alimentation pour cartes graphiques PCI-E- 6 broches ou 6+2 broches, selon les recommandations et les instructions du fabricant

Le nombre et le type des connecteurs d'alimentation dépend du modèle du bloc d'alimentation. Lors de la sélection l'utilisateur doit prêter attention non seulement à la puissance d'un bloc d'alimentation, mais aussi à la quantité réquise des connecteurs, la taille du bloc d'alimentation et le mode de sa mise en place dans le boîtier. Certains modèles d'alimentations MODECOM ont un câblage modulaire permettant la sélection de la bonne quantité de câblage nécessaire.

Lignes directrices relatives à l'élimination :

Ce produit est soumis à la directive 2002/96/CE du Parlement Européen et du Conseil européen du 27 Janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). Il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques.

Pour obtenir des renseignements supplémentaires sur les produits MODECOM visitez notre site Web: www.modecom.eu

Cet appareil a été conçu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. La présence du symbole de poubelle sur roues barrée sur un produit, emballage, manuel etc. indique que ce dernier doit être collecté séparément, conformément à la Directive du Parlement européen et du Conseil 2012/19/UE. Un tel marquage indique que les équipements électriques et électroniques après leur période d'utilisation, ne doivent pas être traités comme des déchets ménagers. L'utilisateur est obligé à recycler le matériel utilisé en le rapportant jusqu'à un point de collecte des déchets électriques et électroniques. Les personnes menant les points de collecte, y compris les points de collecte locaux, magasins et unités munici - pales, constituent un système approprié permettant de retourner un tel équipement. L'élimination appropriée de l'équipement utilisé permet d'éviter les conséquences nocives sur la santé humaine et sur l'environnement naturel, résultant de la présence éventuelle de composants dangereux dans les équi-

pements et d'un mauvais entreposage et traitement de ces équipements. La collecte séparée permet également de récupérer des matériaux et des com - posants dont ce dispositif a été fabriqué. Un ménage joue un rôle important en contribuant à la réutilisation et la récupération, y compris le recyclage d'un équipement utilisé, à ce stade on forme des attitudes qui visent le bien com - mun- un environnement naturel propre. Les ménages sont également l'un des plus grands utilisateurs de petits équipements et leur utilisation rationnelle, à ce stade, affecte la récupération des matières premières secondaires. L' élimi nation inadéquate de ce produit peut être soumise à des sanctions en vertu de la législation nationale.
