Bronze 750W - Блок питания ПК Volcano - Бесплатное руководство пользователя

Тип продукта	Блок питания ПК
Бренд	Volcano
Модель	Bronze 750W
Номинальная мощность	750 Вт
Эффективность	Сертификация Bronze (типично 82-85%)
Входное напряжение	AC 220-240 В, 50 Гц, 4-6 А
Форм-фактор	Стандарт ATX
Приблизительные размеры	150 x 140 x 86 мм
Приблизительный вес	2,5 кг
Основной разъем материнской платы	20+4 контакта
Разъем ЦП	4+4 контакта (ATX12V / EPS12V)
Разъемы периферии	Molex, Mini Molex, SATA, PCI-E 6+2 контакта
Модульная кабельная система	Нет (фиксированные кабели)
Вентилятор	1 вентилятор 120 мм (оценка)
Защиты	OVP, OCP, SCP, OTP (при условии)
Установка	Рекомендуется профессионалом
Очистка	Продувка сжатым воздухом после отключения
Обслуживание	Ежемесячный контроль охлаждения
Безопасность	Не открывать корпус, риск поражения электрическим током
Гарантия	Гарантия производителя (не указана)
Утилизация	Не выбрасывать в бытовые отходы, переработка WEEE
Назначение	Настольный компьютер, домашний или офисный

Часто задаваемые вопросы - Bronze 750W Volcano

Как правильно установить блок питания Bronze 750W?

Перед установкой отключите кабель питания от розетки. Откройте корпус компьютера, извлеките старый блок питания, если он есть, затем установите новый. Подключите кабели к материнской плате (разъем 20+4 контакта), процессору (4+4 контакта) и периферии (SATA, Molex, PCI-E). Закройте корпус и подключите кабель питания. Убедитесь, что переключатель I/O находится в положении "I". Обратитесь к инструкции для получения дополнительных сведений.

Какова реальная мощность блока питания Volcano Bronze 750W?

Модель Bronze 750W обеспечивает постоянную мощность 750 Вт. Однако рекомендуется не превышать 80% этой нагрузки при непрерывном использовании для оптимизации срока службы и стабильности. Спецификации тока по каждой линии указаны на этикетке продукта.

Как чистить блок питания ПК?

Отключите блок питания от сети 230 В. Используйте струю сжатого воздуха, чтобы выдуть пыль внутри, особенно на лопасти вентилятора. Проводите эту процедуру в хорошо проветриваемом помещении или на улице. Никогда не разбирайте корпус, так как конденсаторы сохраняют опасное напряжение даже после отключения.

Что делать, если компьютер не включается после установки?

Проверьте, что кабель питания подключен с обеих сторон и розетка работает. Убедитесь, что переключатель I/O блока питания находится в положении "I". Проверьте, что все разъемы правильно вставлены: материнская плата, ЦП, GPU, диски. Рассмотрите возможность короткого замыкания или неисправного компонента. Если проблема не устранена, обратитесь к специалисту.

Совместим ли этот блок питания с моей материнской платой?

Bronze 750W использует основной разъем ATX 20+4 контакта, совместимый со всеми современными материнскими платами ATX. Для материнских плат, требующих разъем ЦП 4+4 контакта (ATX12V/EPS12V), блок питания его предоставляет. Также проверьте доступное пространство в вашем корпусе (стандартные размеры ATX).

Каков типичный срок службы этого блока питания?

Срок службы зависит от условий эксплуатации: температуры, нагрузки, качества тока. При нормальном использовании (нагрузка менее 80% и хорошая вентиляция) он может достигать 5–10 лет. Электролитические конденсаторы со временем высыхают, особенно при сильном нагреве или длительной перегрузке.

Является ли блок питания Volcano Bronze 750W тихим?

Уровень шума зависит от встроенного вентилятора (вероятно, 120 мм). При нормальной работе он остается умеренным. При сильной нагрузке вентилятор может вращаться быстрее и становиться слышимым. Чтобы минимизировать шум, обеспечьте хорошую циркуляцию воздуха в корпусе.

Могу ли я использовать этот блок питания для мощной видеокарты?

Да, блок питания имеет разъемы PCI-E 6+2 контакта для видеокарт. Мощности 750 Вт достаточно для большинства конфигураций с одной высокопроизводительной видеокартой. Однако проверьте потребление вашей карты и рекомендации производителя.

Как узнать, неисправен ли мой блок питания?

Распространенные признаки: компьютер не включается, случайные перезагрузки, синий экран или необычные звуки (шипение, щелчки). Если вы подозреваете неисправность, по возможности протестируйте с другим блоком питания. Никогда не вскрывайте блок питания самостоятельно; обратитесь в авторизованный сервис.

Как утилизировать старый блок питания?

Не выбрасывайте его в бытовые отходы. В соответствии с директивой WEEE (2012/19/ЕС) сдайте его в пункт сбора электронных отходов (свалка, магазин и т. д.). Переработка позволяет восстановить материалы и избежать рисков для окружающей среды.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bronze 750W Volcano

Руководство пользователя блока питания MODECOM

Введение:

Благодарим Вас за то, что Вы выбрали блок питания MODECOM для Вашего компьютера. Чтобы обеспечить безопасную, корректную и продолжительную работу блока питания, перед его установкой и первым включением надо ознакомиться с настоящей инструкцией и соблюдать все положения.

Предупреждения и руководства по мерам безопасности:

Блок питания - это электрическое устройство под высоким напряжением безопасным для здоровья и жизни человека. АС 220–240V/50Hz/4-6A. Долгие время после отключения от электрической сети, блок питания сберегает безопасное высокое напряжение в емкостных элементах (конденсаторах).

Блок питания предназначенный только для личного использования или в офисе для персонального компьютера.

Ради безопасности, под страховом недействительности залога/гарантии, нельзя делать нижеуказанного:

• дотрагиваться блока питания/компьютера мокрыми или влажными руками или предметами.
• хранить компьютер с блоком питания поблизости нагревателя или другого источника тепла.
  • перекрывать вентиляторы и вентиляционные каналы корпуса компьютера.
• использовать блок питания в условиях повышенной влажности воздуха или повышенного опыления.
• модифицировать кабельную систему и/или вилок, а также других элементов блока питания.
  • вкладывать предметы в отверстия блока питания.
• устранять каких-либо отметок, уплотнений, этикеток или серийных номеров.
• открывать корпус блока питания.

Несанкционированное открытие корпуса блока питания, использование кабели других, чем поставленные вместе с блоком питания или вкладывание предметов внутрь блока могут быть причиной поражения электрическим током.

Монтировка/замещение блока питания в настольном компьютере:

Монтировка должна быть завершена сервисным центром или продавцом.

Перед монтировкой или замещением блока питания надо ознакомиться с руководством пользователя корпуса и остальных компонентов компьютера. Надо убедиться, что блок питания MODECOM совпадает с конфигурацией компьютера по отношению к техническим параметрам и не будет постоянно работать с максимальной нагрузкой, благодаря чему можно обеспечить беспроблемную и продолжительную работу Вашего компьютера.

1. Отключить силовой кабель от розетки AC 230V и блока питания.
2. Открыть корпус компьютера согласно положениям руководства пользователя корпуса.
3. Отключить все вилки прежнего блока питания от материнской платы и других компонентов компьютера: жесткого диска, ридеров, оптических приводов, итп.
4. Отнять блок питания от корпуса компьютера согласно положениям руководства пользователя корпуса.
5. Фиксировать новый блок питания MODECOM при корпусе. Подключить кабели материнской платы и других устройств в обратном порядке по отношению к демонтировке прежнего блока питания.
6. Убедиться, что все компоненты подключены правильно.
7. Закрыть корпус и подключить силовой кабель к блоку питания и розетки AC 230V.
8. Проверить правильность работы компьютера.

Поведение в случае проблем:

1. Убедиться, что все компоненты компьютера работают правильно и не повреждены до замещения блока питания.
2. Проверить совпадение блока питания с актуальной конфигурацией компьютера и их взаимную совместимость.
3. Убедиться, что силовой кабель АС 230V подключен правильно к блоку питания и розетки.
4. Проверить положение кнопки «I/O» (она должна быть в положении «I»)
5. Проверить правильное подключение всех компонентов компьютера, совместимость разъемов, отсутствие короткого замыкания или монтажные дефекты.
6. Проверить соединения всех компонентов компьютера по отношению друг к другу и к блоку питания.

Избрание лучшей модели блока питания:

По поводу разнообразия компьютеров и большое число блоков питания с различными техническими параметрами, производитель никак не влияет на решение пользователя по отношению к спецификации блока питания и конфигурации компьютера, в котором он фиксирован. Относительно блока питания, который должен работать долго и бес никаких проблем, надо посоветоваться с продавцом блока питания или компьютера. Все жалобы по неправильному функционированию блока питания возникающие с неправильной подборки параметров к конфигурации компьютера будут отклонены.

Блок питания компьютера в своем строении включает электролитические конденсаторы, которые застывают во время продолжительной эксплуатации под большой загрузкой. Поэтому, советуется подобрать токовую производительность блока питания для нагрузки компьютера, чтобы блок питания постоянно работал с большим запасом мощности. Постоянная работа при максимальных параметрах может вызывать сокращение стойкости блока питания, нестабильную работу на перегруженных линиях напряженности и привести к различным поломкам. Технические параметры и таблица токовых нагрузок помещается на каждом блоке питания MODECOM. Мы советуем наблюдение и периодический уход как за блоком питания, так и за компонентами осуществляющими охлаждение компьютера не реже чем раз в месяце.

Производитель не несет ответственности за неправильную работу блока питания и поломки возникшие вследствие:

• вред и поломки возникшие вследствие влияния форс мажора или факторы окружающей среды, т.е. электрический разряд, пожар, наводнение, землетрясение, влажность, чрезмерная теплота, чрезмерная нагрузка, чрезмерное загрязнение и отсутствие ухода
• нормального использования емкостных элементов, которых время и качество работы зависят в большой степени от способа использования
• модифицирования элементов блока питания и кабельной системы

Уход за блоком питания:

Блок питания должен быть периодически очищаемый от загрязнений вытекающих из циркуляции воздуха переходящего внутри блока питания. Перед очисткой блока питания сжатым воздухом надо убедиться, что он быт отключен от розетки 230V.

Очистка блока питания должна быть осуществлена вне дома или в помещении с встроенной пылеудалающей системой. Простая очистка состоит в выдутии загрязнений из внутри блока питания и с лопасти вентилятора. Если загрязнения не удастся удалить сжатым воздухом и надо перейти к внутри блока питания, советуется обратиться к продавцу в период существования гарантии/залога или специализированному компьютерному центру. Использование загрязненного блока питания может вызывать порочную работу компьютера, сокращение производительности системы охлаждения и привести к серьезным сбоям.

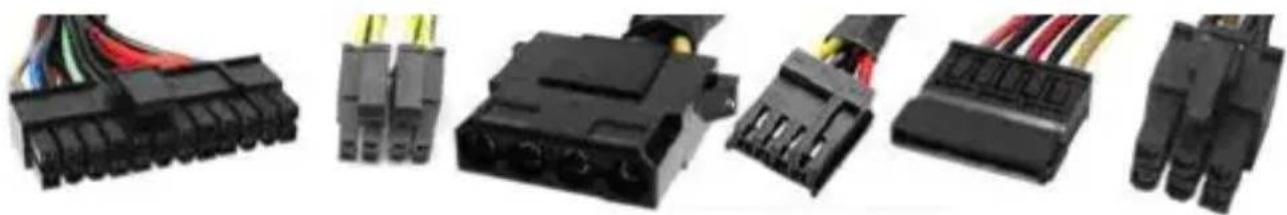

Стандартные разъемы блока питания компьютера:

1. Вход:
2. розетка 230V
3. Выход:
4. вилка питания материнской платы MAINPOWER - 20-pin либо 24-pin (20+4)
5. вилка питания процессора ATX12V / P4 / EPS12V - 4-pin либо 4+4-pin
6. вилка питания компьютерной периферии 4-pin, т.е. MOLEX (жесткие диски HDD, оптические приводы ODD)
7. вилка питания компьютерной периферии 4-pin, т.е. мини-MOLEX (устройства чтения карт, приводы, итп.)
8. вилка питания в стандарте Serial ATA SATA (жесткие диски HDD, оптические приводы ODD)
9. вилка питания видеокарт PCI-E – 6-pin или 6+2-pin согласно советам и руководствам производителя видеокарты

Число и тип вилок питания зависит от модели блока питания. Во выборе блока питания, пользователю надо обратить внимание не только на его мощность, но также на число вилок необходимых для подключения, его размер и способ фиксирования в корпусе. Некоторые модели блоков питания MODECOM имеют модулярную кабельную систему позволяющую на подборку правильного числа кабели, которые надо подключить.

Советы по утилизации:

Продукт подвергается директиве 2002/96/WE Европейского Парламента и Европейского Совета от дня 27-ого Января 2003 «Об отработанном электрическом и электронном оборудовании (WEEE)». Запрещается выбрасывать отработанные электрические устройства в обычный мусор. Эти устройства надо утилизировать, выбрасывая их в предназначенные контейнеры.

Добавительную информацию о продуктах MODECOM найдете на веб-страницы: www.modecom.eu.
