РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HEX 850W PLATINUM Volcano

Руководство пользователя блока питания MODECOM

RU

Введение:

Благодарим Вас за то, что Вы выбрали блок питания MODECOM для Вашего компьютера. Чтобы обеспечить безопасную, корректную и продолжительную работу блока питания, перед его установкой и первым включением надо ознакомиться с настоящей инструкцией и соблюдать все положения.

Предупреждения и руководства по мерам безопасности:

Блок питания - это электрическое устройство под высоким напряжением безопасным для здоровья и жизни человека. АС 220–240V/50Hz/4-6A. Долгие время после отключения от электрической сети, блок питания сберегает безопасное высокое напряжение в емкостных элементах (конденсаторах).

Блок питания предназначенный только для личного использования или в офисе для персонального компьютера.

Ради безопасности, под страхом недействительности залога/гарантии, нельзя делать нижеуказанного:

• дотрагиваться блока питания/компьютера мокрыми или влажными руками или предметами.
• хранить компьютер с блоком питания поблизости нагревателя или другого источника тепла.
• перекрывать вентиляторы и вентиляционные каналы корпуса компьютера.
• использовать блок питания в условиях повышенной влажности воздуха или повышенного опыления.
• модифицировать кабельную систему и/или вилок, а также других элементов блока питания.
  • вкладывать предметы в отверстия блока питания.
• устранять каких-либо отметок, уплотнений, этикеток или серийных номеров.
• открывать корпус блока питания.

Несанкционированное открытие корпуса блока питания, использование кабели других, чем поставленные вместе с блоком питания или вкладывание предметов внутрь блока могут быть причиной поражения электрическим током.

Монтировка/замещение блока питания в настольном компьютере:

Монтировка должна быть завершена сервисным центром или продавцом.

Перед монтировкой или замещением блока питания надо ознакомиться с руководством пользователя корпуса и остальных компонентов компьютера. Надо убедиться, что блок питания MODECOM совпадает с конфигурацией компьютера по отношению к техническим параметрам и не будет постоянно работать с максимальной нагрузкой, благодаря чему можно обеспечить беспроблемную и продолжительную работу Вашего компьютера.

1. Отключить силовой кабель от розетки АС 230V и блока питания.
2. Открыть корпус компьютера согласно положениям руководства пользователя корпуса.
3. Отключить все вилки прежнего блока питания от материнской платы и других компонентов компьютера: жесткого диска, ридеров, оптических приводов, итп.
4. Отнять блок питания от корпуса компьютера согласно положениям руководства пользователя корпуса.
5. Фиксировать новый блок питания MODECOM при корпусе. Подключить кабели материнской платы и других устройств в обратном порядке по отношению к демонтировке прежнего блока питания.
6. Убедиться, что все компоненты подключены правильно.
7. Закрыть корпус и подключить силовой кабель к блоку питания и розетки AC 230V.
8. Проверить правильность работы компьютера.

Поведение в случае проблем:

1. Убедиться, что все компоненты компьютера работают правильно и не повреждены до замещения блока питания.
2. Проверить совпадение блока питания с актуальной конфигурацией компьютера и их взаимную совместимость.
3. Убедиться, что силовой кабель AC 230V подключен правильно к блоку питания и розетки.
4. Проверить положение кнопки «I/O» (она должна быть в положении «I»)
5. Проверить правильное подключение всех компонентов компьютера, совместимость разъемов, отсутствие короткого замыкания или монтажные дефекты.
6. Проверить соединения всех компонентов компьютера по отношению друг к другу и к блоку питания.

Избрание лучшей модели блока питания:

По поводу разнообразия компьютеров и большое число блоков питания с различными техническими параметрами, производитель никак не влияет на решение пользователя по отношению к спецификации блока питания и конфигурации компьютера, в котором он фиксирован. Относительно блока питания, который должен работать долго и бес никаких проблем, надо посоветоваться с продавцом блока питания или компьютера. Все жалобы по неправильному функционированию блока питания возникающие с неправильной подборки параметров к конфигурации компьютера будут отклонены.

Блок питания компьютера в своем строении включает электролитические конденсаторы, которые застывают во время продолжительной эксплуатации под большой загрузкой. Поэтому, советуется подобрать токовую производительность блока питания для нагрузки компьютера, чтобы блок питания постоянно работал с большим запасом мощности. Постоянная работа при максимальных параметрах может вызывать сокращение стойкости блока питания, нестабильную работу на перегруженных линиях напряженности и привести к различным поломкам. Технические параметры и таблица токовых нагрузок помещается на каждом блоке питания MODECOM. Мы советуем наблюдение и периодический уход как за блоком питания, так и за компонентами осуществляющими охлаждение компьютера не реже чем раз в месяце.

Производитель не несет ответственности за неправильную работу блока питания и поломки возникшие вследствие:

• вред и поломки возникшие вследствие влияния форс мажора или факторы окружающей среды, т.е. электрический разряд, пожар, наводнение, землетрясение, влажность, чрезмерная теплота, чрезмерная нагрузка, чрезмерное загрязнение и отсутствие ухода
• нормального использования емкостных элементов, которых время и качество работы зависят в большой степени от способа использования
• модифицирования элементов блока питания и кабельной системы

Уход за блоком питания:

Блок питания должен быть периодически очищаемый от загрязнений вытекающих из циркуляции воздуха переходящего внутри блока питания. Перед очисткой блока питания сжатым воздухом надо убедиться, что он быт отключен от розетки 230V.

Очистка блока питания должна быть осуществлена вне дома или в помещении с встроенной пылеудалающей системой. Простая очистка состоит в выдутии загрязнений из внутри блока питания и с лопасти вентилятора. Если загрязнения не удастся удалить сжатым воздухом и надо перейти к внутри блока питания, советуется обратиться к продавцу в период существования гаран-

тии/залога или специализированному компьютерному центру. Использование загрязненного блока питания может вызывать порочную работу компьютера, сокращение производительности системы охлаждения и привести к серьезным сбоям.

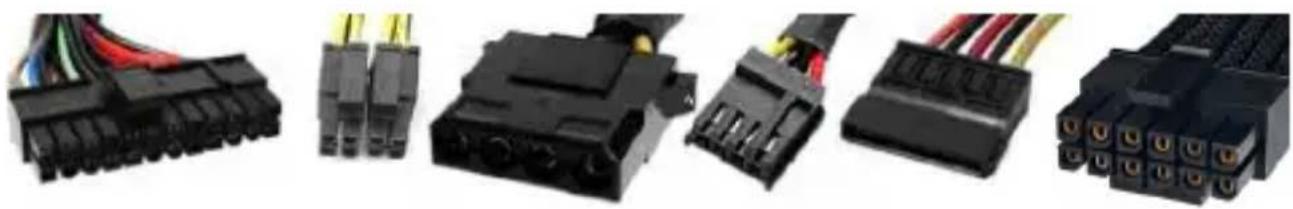

Стандартные разъемы блока питания компьютера:

1. Вход:

- розетка 230V

1. Выход:

- вилка питания материнской платы MAINPOWER - 20-pin либо 24-pin (20+4)

- вилка питания процессора ATX12V / P4 / EPS12V - 4-pin либо 4+4-pin

- вилка питания компьютерной периферии 4-pin, т.е. MOLEX (жесткие диски HDD, оптические приводы ODD)

- вилка питания компьютерной периферии 4-pin, т.е. мини-MOLEX (устройства чтения карт, приводы, итп.)

- вилка питания в стандарте Serial ATA SATA (жесткие диски HDD, оптические приводы ODD)

- вилка питания видеокарт 12V HPWR согласно советам и руководствам производителя видеокарты

Число и тип вилок питания зависит от модели блока питания. Во выборе блока питания, пользователю надо обратить внимание не только на его мощность, но также на число вилок необходимых для подключения, его размер и способ фиксирования в корпусе. Некоторые модели блоков питания MODECOM имеют модулярную кабельную систему позволяющую на подборку правильного числа кабели, которые надо подключить.
