Bronze 750W - Napajalnik PC Volcano - Brezplačna navodila za uporabo

Vrsta izdelka	Napajalnik za računalnik
Znamka	Volcano
Model	Bronze 750W
Nazivna moč	750 W
Učinkovitost	Certifikat Bronze (tipično 82-85%)
Vhodna napetost	AC 220-240 V, 50 Hz, 4-6 A
Oblikovan faktor	Standard ATX
Približne dimenzije	150 x 140 x 86 mm
Približna teža	2,5 kg
Glavni konektor matične plošče	20+4 nožice
CPU konektor	4+4 nožice (ATX12V / EPS12V)
Periferni konektorji	Molex, Mini Molex, SATA, PCI-E 6+2 nožice
Modularno ožičenje	Ne (fiksni kabli)
Ventilator	1 ventilator 120 mm (ocena)
Zaščite	OVP, OCP, SCP, OTP (pod pogojem)
Namestitev	Priporočljivo s strani strokovnjaka
Čiščenje	Pihanje s stisnjenim zrakom po odklopu
Vzdrževanje	Mesečno preverjanje hlajenja
Varnost	Ne odpirajte ohišja, nevarnost električnega udara
Garancija	Garancija proizvajalca (ni določena)
Odstranitev	Ne odlagajte med gospodinjske odpadke, recikliranje OEEO
Predvidena uporaba	Namizni računalnik, domači ali poslovni

Pogosto zastavljena vprašanja - Bronze 750W Volcano

Kako pravilno namestiti napajalnik Bronze 750W?

Pred vsako namestitvijo odklopite napajalni kabel iz stenske vtičnice. Odprite ohišje računalnika, odstranite stari napajalnik, če je prisoten, nato namestite novega. Priključite kable na matično ploščo (konektor 20+4 nožice), procesor (4+4 nožice) in periferne naprave (SATA, Molex, PCI-E). Zaprite ohišje in priključite napajalni kabel. Preverite, da je stikalo I/O v položaju "I". Za več podrobnosti si oglejte priročnik.

Kakšna je dejanska moč napajalnika Volcano Bronze 750W?

Model Bronze 750W zagotavlja neprekinjeno moč 750 vatov. Vendar je priporočljivo, da pri neprekinjeni uporabi ne presegate 80 % te obremenitve, da optimizirate življenjsko dobo in stabilnost. Specifikacije toka po tirih so navedene na nalepki izdelka.

Kako očistiti napajalnik računalnika?

Odklopite napajalnik iz omrežja 230V. Uporabite curek stisnjenega zraka, da izpihate prah iz notranjosti, zlasti s lopatic ventilatorja. To izvedite v dobro prezračenem prostoru ali na prostem. Nikoli ne razstavljajte ohišja, saj kondenzatorji ohranjajo nevarno napetost tudi po odklopu.

Kaj storiti, če se računalnik po namestitvi ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen na obeh koncih in ali stenska vtičnica deluje. Prepričajte se, da je stikalo I/O na napajalniku v položaju "I". Preverite, ali so vsi konektorji pravilno vstavljeni: matična plošča, CPU, GPU, diski. Pomislite na kratek stik ali okvaro komponente. Če težava vztraja, se obrnite na strokovnjaka.

Ali je ta napajalnik združljiv z mojo matično ploščo?

Bronze 750W uporablja glavni konektor ATX 20+4 nožice, ki je združljiv z vsemi sodobnimi matičnimi ploščami ATX. Za matične plošče, ki potrebujejo CPU konektor 4+4 nožice (ATX12V/EPS12V), napajalnik to zagotavlja. Preverite tudi razpoložljivi prostor v vašem ohišju (standardne dimenzije ATX).

Kakšna je tipična življenjska doba tega napajalnika?

Življenjska doba je odvisna od pogojev uporabe: temperature, obremenitve, kakovosti toka. Pri normalni uporabi (obremenitev pod 80 % in dobro prezračevanje) lahko doseže 5 do 10 let. Elektrolitski kondenzatorji se s časom izsušijo, zlasti pri visoki vročini ali dolgotrajni preobremenitvi.

Ali je napajalnik Volcano Bronze 750W tih?

Raven hrupa je odvisna od vgrajenega ventilatorja (verjetno 120 mm). Pri normalnem delovanju ostaja zmerna. Pri visoki obremenitvi se lahko ventilator vrti hitreje in postane slišen. Za zmanjšanje hrupa poskrbite za dobro kroženje zraka v ohišju.

Ali lahko ta napajalnik uporabim za zmogljivo grafično kartico?

Da, napajalnik ima konektorje PCI-E 6+2 nožice za grafične kartice. Moč 750 W zadostuje za večino visokokakovostnih konfiguracij z enim GPU. Vendar preverite porabo vaše kartice in priporočila proizvajalca.

Kako vem, ali je moj napajalnik pokvarjen?

Pogosti znaki vključujejo: računalnik se ne vklopi, naključni ponovni zagoni, modri zaslon ali nenavadni zvoki (brnenje, klikanje). Če sumite na napako, preizkusite z drugim napajalnikom, če je mogoče. Nikoli ne odpirajte napajalnika sami; obrnite se na pooblaščeni servis.

Kako odstraniti stari napajalnik?

Ne odvrzite ga med gospodinjske odpadke. V skladu z direktivo OEEO (2012/19/EU) ga odnesite na zbirno mesto za elektronske odpadke (odlagališče, trgovina itd.). Recikliranje omogoča pridobivanje materialov in preprečuje okoljska tveganja.

NAVODILA ZA UPORABO Bronze 750W Volcano

Priročnik za uporabo računalniškega napajalnika MODECOM

Uvod:

Zahvaljujemo se vam za nakup napajalnika MODECOM in njegovo namestitev v vašem računalniku. Da bi zagotovili varno, pravilno in dolgotrajno delovanje napajalnika, si pred njegovo namestitvijo in prvim zagonom pozorno preberite ta priročnik za uporabo in ravnajte v skladu z vsemi navedenimi točkami.

Varnostna opozorila in navodila:

Računalniški napajalnik je električna naprava, delujoča pod visoko napetostjo, ki je nevarna človeškemu zdravju ali življenju: AC 220–240V / 50Hz / 4–6A. Po odklopu napajalnika iz električnega omrežja, napajalnik še nekaj časa shranjuje nevarno visoko napetost v kapacitivnih elementih (kondenzatorjih).

Napajalnik je namenjen izključno domači ali pisarniški uporabi v osebnih stacionarnih računalnikih.

Iz varnostnih razlogov ter zaradi ohranitve pravic, ki vam izhajajo iz naslova jamstva in garancije, upoštevajte sledeče:

• ne dotikajte se napajalnika / računalnika z mokrimi ali vlažnimi rokami ali predmeti,
• ne postavljajte računalnika z napajalnikom v bližino grelnika ali drugega vira toplote,
• ne prekrivajte ventilatorjev in prezračevalnih odprtin na računalniškem ohišju,
• ne uporabljajte napajalnika v okolju povečane vlažnosti ali prašnosti,
• ne spreminjajte kablov in/ali vtičev ter drugih elementov napajalnika,
• ne potiskajte predmetov v odprtine napajalnika,
• ne odstranjujte nobenih oznak, pečatov, nalepk in serijskih številk z napajalnika,
• ne odpirajte ohišja napajalnika.

Nepooblaščeno odpiranje ohišja napajalnika, uporaba kablov, ki niso priloženi k napajalniku, in vstavljanje predmetov v notranjost napajalnika, lahko povzročijo električni udar.

Namestitev / zamenjava napajalnika v stacionarnem računalniku:

Namestitev napajalnika mora izvesti strokovni servis / prodajalec.

Pred namestitvijo ali zamenjavo napajalnika pozorno preberite priročnik za uporabo ohišja in ostalih komponent računalnika. Za zagotovitev pravilnega in dolgotrajnega delovanja računalniškega kompleta poskrbite, da je napajalnik MODECOM, glede na tehnične

parametre, v skladu s konfiguracijo računalnika in ne bo neprekinjeno deloval pod največjo obremenitvijo.

1. Izključite napajalni kabel iz električnega omrežja AC 230 in napajalnika.
2. Odprite ohišje računalnika v skladu s priročnikom za uporabo ohišja.
3. Odstranite vse vtiče obstoječega napajalnika iz matične plošče in drugih komponent računalnika: trdega diska, čitalcev, optičnih pogonov ipd.
4. Odstranite napajalnik iz ohišja računalnika v skladu s priročnikom za uporabo ohišja.
5. Namestite novi napajalnik MODECOM v ohišje. Priključite kable na matično ploščo in druge naprave v obratnem vrstnem redu kot pri odstranitvi starega napajalnika.
6. Preverite, ali so vse komponente pravilno priključene.
7. Zaprite ohišje in priključite napajalni kabel na napajalnik in električno omrežje AC 230V.
8. Preverite pravilnost delovanja računalniškega kompleta.

Ravnanje v primeru težav:

1. Prepričajte se, ali vse komponente računalnika delujejo pravilno in niso bile poškodovane pred menjavo napajalnika.
2. Preverite, ali ste izbrali napajalnik, ki ustreza trenutni konfiguraciji računalnika in je z njo popolnoma združljiv.
3. Prepričajte se, da je napajalni kabel AC 230V pravilno priključen na napajalnik in električno omrežje.
4. Preverite, ali je gumb „I/O“ v položaju „I“.
5. Preverite, ali so vse komponente pravilno priključene na računalnik, ali se priključki tesno prilegajo, ali prihaja do kratkega stika in ali do težav prihaja zaradi drugih nepravilnosti namestitve.
6. Preverite povezavo vseh komponent računalnika med seboj in napajalnikom.

Izbira ustreznega modela napajalnika:

Glede na raznolikost računalniških kompletov in veliko število modelov napajalnikov z različnimi tehničnimi parametri, proizvajalec ne more vplivati na uporabnikovo izbiro pri specifikaciji napajalnika in konfiguraciji računalnika, v katerem je napajalnik nameščen. Izbira ustreznega modela napajalnika zagotavlja njegovo dolgotrajno in pravilno delovanje, zato se more uporabnik o tem posvetovati s prodajalcem napajalnika ali računalniškega kompleta. Morebitne reklamacije z naslova nepravilnega delovanja napajalnika zaradi izbire napačnega modela, katerega parametri niso v skladu s konfiguracijo računalnika, proizvajalec ne bo upošteval.

Računalniški napajalnik sestavljajo elektrolitski kondenzatorji, ki se med dolgotrajnim delovanjem pod visoko obremenitvijo izsušijo. Zato je priporočljivo, da izberete zmogljivost napajalnika v skladu s potrebami računalniškega kompleta tako, da bo napajalnik lahko neprekinjeno deloval z visoko zmogljivostjo. Neprekinjeno delovanje pri največji zmogljivosti lahko pripomore k znatnemu znižanju življenjske dobe napajalnika in neuravnoteženemu

delovanju na preobremenjenih napetostnih linijah, kar privede do različnih napak. Tehnični parametri in tabela električne obremenitve so na vsakem napajalniku MODECOM. Kontrolo in vzdrževanje napajalnika ter hladilnih elementov računalniškega kompleta priporočamo vsaj enkrat mesečno.

Proizvajalec ne odgovarja za nepravilno delovanje napajalnika in nastalo škodo v primeru:

• poškodbe ali uničenja zaradi delovanja višje sile ali dejavnika iz okolja – električni tok, požar, poplava, potres, vlaga, čezmerna vročina, obremenitev ali prašnost ter neustrezno vzdrževanje;
• normalne obrabe kapacitivnih elementov, pri katerih sta življenjska doba in kakovost delovanja odvisna predvsem od načina uporabe;
• spreminjanja komponent napajalnika in kablov.

Vzdrževanje napajalnika:

Napajalnik je treba občasno očistiti zaradi umazanije, ki nastane zaradi kroženja zraka po njegovi notranjosti. Pred čiščenjem napajalnika s stisnjenim zrakom se prepričajte, da je napajalnik odklopljen iz električnega omrežja 230V.

Čiščenje napajalnika je treba opraviti izven stavbe ali v prostoru z nameščenim sistemom za odvod prahu. Osnovno čiščenje temelji na pihanju umazanije iz notranjosti napajalnika in z ventilatorskih lopatic. Če umazanije ni mogoče odstraniti s stisnjenim zrakom in je zato potreben poseg v notranjost napajalnika, se obrnite na prodajalca v obdobju veljavne garancije/jamstva ali na specializiran računalniški servis. Uporaba neočiščenega napajalnika lahko povzroči napake v računalniškem delovanju, zmanjšanje zmogljivosti delovanja hladilnega sistema in privede do resnih napak.

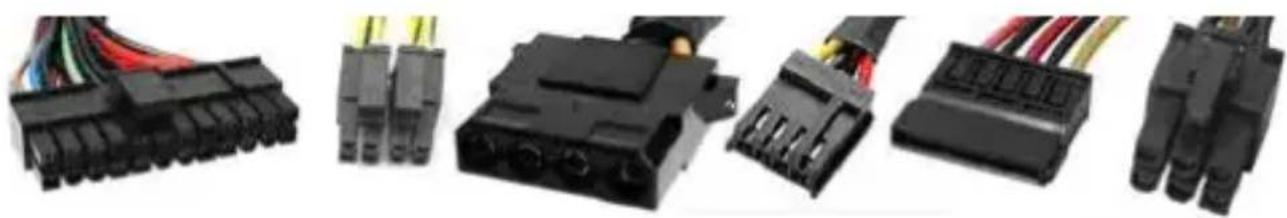

Najpogostejši priključki računalniškega napajalnika:

1. Vhod:
2. vtičnica 230V

3. Izhod:

4. napajalni priključek za matično ploščo MAINPOWER - 20pin ali 24pin (20+4)

5. napajalni priključek za procesor ATX12V / P4 / EPS12V - 4 pin ali 4+4 pin
6. napajalni priključek za zunanje naprave 4 pin t. i. MOLEX (trdi diski HDD, optični pogoni ODD)
7. napajalni priključek za zunanje naprave 4-pin t. i. mini MOLEX (čitalci kartic, disketni pogoni ipd.)
8. napajalni priključek za naprave standarda Serial ATA SATA (trdi diski HDD, optični pogoni ODD)

- napajalni priključek za grafične kartice PCI-E – 6 pin ali 6+2 pin, odvisno od priporočila in navodila proizvajalca grafične kartice.

Število in vrsta priključkov je odvisna od modela napajalnika. Uporabnik more biti pri izbiri napajalnika pozoren ne samo na njegovo moč, ampak tudi na število potrebnih priključkov, velikost napajalnika in način njegove namestitve v ohišje računalnika. Izbrani modeli napa-jalnikov MODECOM imajo modularne kable, ki omogočajo priklop potrebnega števila žic.

Navodila za ravnanje z odpadki:

Za izdelek velja Direktiva 2002/96/ES Evropskega parlamenta in Sveta o odpadni električni in elektronski opremi z dne 27. januarja 2003. V skladu s to direktivo odpadnih električnih in elektronskih naprav ni dovoljeno odvreči med običajne gospodinjske odpadke, ampak jih je treba prinesti na posebna zbirna mesta.

Dodatne informacije o MODECOM izdelkih najdete na internetni strani: www.modecom.eu

Izdelek je narejen iz visokokakovostnih materialov in delov, ki se lahko reciklirajo in ponovno uporabijo. Če se na izdelku, njegovi embalaži ali v navodilih za uporabo nahaja simbol prečrtanega smetnjaka na kolesih, to pomeni, da je pri ravnanju s tem izdelkom treba upoštevati evropsko Direktivo 2012/19/EU. Ta simbol označuje prepoved odlaganja odpadne električne in elektronske opreme skupaj z običajnimi gospodinjskimi odpadki. Vaša dolžnost je, da izrabljeno električno in elektronsko opremo predate v odstranitev na posebna zbirna mesta za ločeno zbiranje odpadkov, tj. v zbirnih centrih izvajalcev lokalnih služb ali v trgovinah ob nakupu novega izdelka. Ustrezno odstranjevanje odpadne električne in elektronske opreme preprečuje negativne posledice onesnaževanja okolja in nastajanja nevarnosti za zdravje, do katere lahko pride zaradi morebitnih nevarnih snovi v odpadni opremi ali zaradi njenega nepravilnega shranjevanja ter predelave. Ločeno zbiranje odpadne opreme je hkrati tudi eden izmed načinov pridobivanja materialov in delov iz katerih so narejeni novi izdelki. Pri ponovni uporabi in predelavi odpadne opreme, tj. recikliranju, imajo zelo pomembno vlogo gospodinjstva, ki lahko znatno prispevajo k ohranjanju čistega

okolja. Glede na to, da so gospodinjstva tudi eden izmed glavnih uporabnikov manjših električnih in elektronskih naprav, lahko s pravilnim ravnanjem z odpadno opremo v veliki meri vplivajo na pridobivanje sekundarnih surovin. Nepravilno odlaganje odpadne električne in elektronske opreme se lahko v skladu z nacionalnimi predpisi ustrezno kaznuje.
