Bronze 750W - Fuente de alimentación para computadora Volcano - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación para PC
Marca	Volcano
Modelo	Bronze 750W
Potencia nominal	750 W
Eficiencia	Certificación Bronze (típica 82-85%)
Tensión de entrada	CA 220-240 V, 50 Hz, 4-6 A
Factor de forma	ATX estándar
Dimensiones aproximadas	150 x 140 x 86 mm
Peso aproximado	2,5 kg
Conector principal placa base	20+4 pines
Conector CPU	4+4 pines (ATX12V / EPS12V)
Conectores periféricos	Molex, Mini Molex, SATA, PCI-E 6+2 pines
Cableado modular	No (cables fijos)
Ventilador	1 ventilador de 120 mm (estimación)
Protecciones	OVP, OCP, SCP, OTP (sujeto a cambios)
Instalación	Recomendada por un profesional
Limpieza	Soplado con aire comprimido tras desconectar
Mantenimiento	Control mensual de la refrigeración
Seguridad	No abrir la carcasa, riesgo de descarga eléctrica
Garantía	Garantía del fabricante (no especificada)
Eliminación	No tirar a la basura doméstica, reciclaje RAEE
Uso previsto	Ordenador de sobremesa, doméstico o profesional

Preguntas frecuentes - Bronze 750W Volcano

¿Cómo instalar correctamente la fuente de alimentación Bronze 750W?

Antes de cualquier instalación, desconecte el cable de alimentación de la toma de corriente. Abra la carcasa del ordenador, retire la fuente anterior si la hay, luego coloque la nueva. Conecte los cables a la placa base (conector 20+4 pines), al procesador (4+4 pines) y a los periféricos (SATA, Molex, PCI-E). Cierre la carcasa y enchufe el cable de alimentación. Verifique que el interruptor I/O esté en "I". Consulte el manual para más detalles.

¿Cuál es la potencia real de la fuente de alimentación Volcano Bronze 750W?

El modelo Bronze 750W proporciona una potencia continua de 750 vatios. Sin embargo, se recomienda no superar el 80% de esta carga en uso continuo para optimizar la vida útil y la estabilidad. Las especificaciones de corriente por raíl se indican en la etiqueta del producto.

¿Cómo limpiar la fuente de alimentación del PC?

Desconecte la fuente de la red 230V. Utilice un chorro de aire comprimido para soplar el polvo del interior, especialmente en las aspas del ventilador. Realice esta operación en un espacio bien ventilado o al exterior. No desmonte nunca la carcasa, ya que los condensadores mantienen una tensión peligrosa incluso después de desconectar.

¿Qué hacer si el ordenador no enciende después de la instalación?

Verifique que el cable de alimentación esté bien conectado en ambos extremos y que la toma de corriente funcione. Asegúrese de que el interruptor I/O de la fuente esté en "I". Controle que todos los conectores estén correctamente insertados: placa base, CPU, GPU, discos. Considere un cortocircuito o un componente defectuoso. Si el problema persiste, contacte a un profesional.

¿Esta fuente de alimentación es compatible con mi placa base?

La Bronze 750W utiliza un conector principal ATX 20+4 pines, compatible con todas las placas base ATX recientes. Para placas que requieren un conector CPU 4+4 pines (ATX12V/EPS12V), la fuente lo proporciona. Verifique también el espacio disponible en su carcasa (dimensiones estándar ATX).

¿Cuál es la vida útil típica de esta fuente de alimentación?

La vida útil depende de las condiciones de uso: temperatura, carga, calidad de la corriente. En uso normal (carga inferior al 80% y buena ventilación), puede alcanzar de 5 a 10 años. Los condensadores electrolíticos se secan con el tiempo, especialmente con calor elevado o sobrecarga prolongada.

¿La fuente de alimentación Volcano Bronze 750W es silenciosa?

El nivel de ruido depende del ventilador integrado (probablemente 120 mm). En funcionamiento normal, se mantiene moderado. Bajo carga elevada, el ventilador puede girar más rápido y volverse audible. Para minimizar el ruido, asegure una buena circulación de aire en la carcasa.

¿Puedo usar esta fuente de alimentación para una tarjeta gráfica potente?

Sí, la fuente dispone de conectores PCI-E 6+2 pines para tarjetas gráficas. La potencia de 750W es suficiente para la mayoría de configuraciones mono-GPU de gama alta. Verifique sin embargo el consumo de su tarjeta y las recomendaciones del fabricante.

¿Cómo saber si mi fuente de alimentación está defectuosa?

Los signos comunes incluyen: el ordenador no enciende, reinicios aleatorios, pantalla azul, o ruidos inusuales (zumbido, clic). Si sospecha un defecto, pruebe con otra fuente si es posible. No abra nunca la fuente usted mismo; contacte a un servicio autorizado.

¿Cómo desechar la fuente de alimentación vieja?

No la tire a la basura doméstica. De acuerdo con la directiva RAEE (2012/19/UE), llévela a un punto de recogida de residuos electrónicos (punto limpio, tienda, etc.). El reciclaje permite recuperar los materiales y evitar riesgos ambientales.

MANUAL DE USUARIO Bronze 750W Volcano

Manual de uso de la fuente de alimentación de MODECOM

Introducción:

Les agradecemos que decidieron comprar e instalar en su ordenador la fuente de alimentación de MODECOM. Para garantizarles el funcionamiento correcto y continuo de esta fuenta, antes de su instalación y la primera iniciación, hay que familiarizarse con este manual y aplicar todas las instrucciones.

Advertencias e instrucciones de seguridad

Una fuente de alimentación es un dispositivo eléctrico que trabaja bajo la tensión alta, peligrosa para la salud o vida humana: AC 220–240V/50Hz/4-6A. Después de descindectarla de la red eléctrica, la fuente de alimentación mantiene en sus elementos capacitivos (condensadores) la tensión alta peligrosa. La fuente está destinada solamente al uso en los equipos personales de escritorio en casa o en oficina. Por causa de seguridad, so pena de pérdida de beneficios resultantes de la garantía, no están permitidas las siguientes acciones:

• tocar la fuente/ordenador con las manos u objetos mojados o humedos
• colocar el ordenador con la fuente en la cercanía de los radiadores u otras fuentes térmicas
• cubrir los ventiladores y canales de ventilación de la caja de PC
• usar la fuente en condiciones polvorientas o de humedad aumentada
• modificar los cables y/o enchufes u otros elementos de la fuente
• introducir objetos a los agujeros de la fuente
• remover de la fuente signos, sellos, pegatinas o números de serie
  • abrir la caja de la fuente

Apertura no autorizada de la fuente de alimentación, uso de cables distintos que los suministrados en el set, introducción de los objetos a su interior, puede causar una descarga eléctrica

Instalación/cambio de la fuente en el ordenador de escritorio

La instalación de la fuente de alimentación debe ser realizada por un servicio profesional o por el vendedor.

Antes de la instalación o cambio de la fuente, hay que leer el manual del uso de la caja y de otros elementos del ordenador. Hay que asegurarse que la fuente MODECOM se fue elegida correctamente y en compatibilidad con las configuraciones del ordenador, según sus

parámetros técnicos, y que el ordenador no va a estar trabajando de modo continuo con la carga máxima, lo que va a permitir el funcionamiento largo y sin complicaciones del set entero del ordenador.

1. Desenchufar el cable de alimentación de la tomada eléctrica AC 230V y de la fuente de alimentación
2. Abrir la caja del ordenador según el manual de uso de la caja.
3. Desenchufar todos los enchufes de la fuente anterior de la placa principal y otros componentes del ordenador: disco duro, lector de tarjetas, discos, etc.
4. Remover la fuente de la caja del ordenador según las instrucciones del uso de la caja.
5. Instalar la nueva fuente de MODECOM en la caja. Conectar los cables con la placa principal y los demas dispositivos en el orden inverso al que se desmontó la fuente anterior.
6. Asegurarse de que todos los componentes fueron conectados correctamente.
7. Cerrar la caja y conectar el cable de alimentación a la fuente y a la toma de la red eléctrica AC 230V.
8. Verificar si el conunto de euipo funciona bien.

Procedimiento en caso de problemas:

1. Asegurarse de que todos los componentes del ordenador están funcionando correctamente y no fueron dañados antes de reemplazo de la fuente.
2. Verificar si la fuente elegida es correcta y está completamente compatible con la configuración actual del ordenador.
3. Asuegrar de que el cable eléctrico AC 230V está conectado correctamente tanto a la fuente de alimentación como también a la red eléctrica.
4. Chequear si el botón "I/O" está en la posición "I".
5. Verificar si todos los elementos del ordenador estñan conectador de manera correcta, si las conexiones están adheridas una a otra, si no hay corocircuitos u otras irregularidades en el montaje.
6. Verificar conexión de todos los elementos del ordenador entre ellos y en relación a la fuente de alimentación

Elección del modelo adecuado de fuente:

Por la razón de que hay una variedad de conjuntos de equipos y alta cantidad de modelos de fuentes de alimentación con diferentes parámetros técnicos, la elección del cliente en cuanto a la especificación de la fuente y configuración del ordenador en el cual será instalada, no depende del fabricante. Para asegurarse el funcionamiento continuo e insustancial el cliente debe consultar la mejor selección con el vendedor de la fuente o del ordenador. Reclamos de funcionamiento defectuoso de la fuente, resultado de emparejo inadecuado de parámetros a la configuración del ordenador, no serán consideradas.

Una fuente de alimentación tiene en su construcción condensadores electrolíticos que se secan por el uso de larga duración y con mucha carga. Por lo tanto, se recomienda em-

parejar el rendimiento de la fuente con la demanda del conjunto del equipo en tal manera de que la fuente pueda funcionar con gran margen de potencia. Su funcionamiento en los parámetros máximos puede resultar en acortamiento de la vida de la fuente, funcionamiento inestable de líneas de tensión saturadas y llevar a fallos de diferentes tipos. Los parámetros técnicos y la tabela de cargas eléctricas está colocada en cada fuente de MODECOM. Recomendamos hacer control y mantenimiento periódicamente tanto de la fuente como también de otros elementos responsables por el enfríamiento del equipo, al menos una vez por mes.

El fabricante no se responsabiliza por el funcionamiento incorrecto de la fuente y daños que son resultados de:

• deterioro o destrucción por fuerzas mayores u otro factor ambiental, ej. descargas eléctricas, incendios, inundaciones, terremotos, humedad, calor excesivo, carga excesiva, condiciones altamente polvorientas y falta de mantenimiento relevante.
• desgaste natural de los elementos capacitativos, calidad de los cuales y tiempo de trabajo dependen de la manera de su uso.
• modificación de los elementos de la fuente y conexiones

Mantenimiento de la fuente

La fuente debe ser ser limpiada periodicamente de la suciedad derivada de la circulación del aire que pasa por su interior. Antes de realizar la limpieza con aire comprimido hay que asegurarse de que la fuente está desconectada de la red eléctrica 230V.

La limpieza debe realizarse al aire libre o en una sala equipada en extractor de polvo. La limpieza básica consiste en la espiración de la suciedad del interior de la fuente y de las paletas del ventilador. Si no es posible remover la suciedad con el aire comprimido y es necesario inspeccionar el interior de la fuente, hay que presentarse al vendedor durante el período de la garantía o al servicio técnico informático. Uso de una fuente contaminada puede resultar en el funcionamiento defectuoso del ordenador, reducción de efectividad del sistema de enfríamiento y llevar a averías graves.

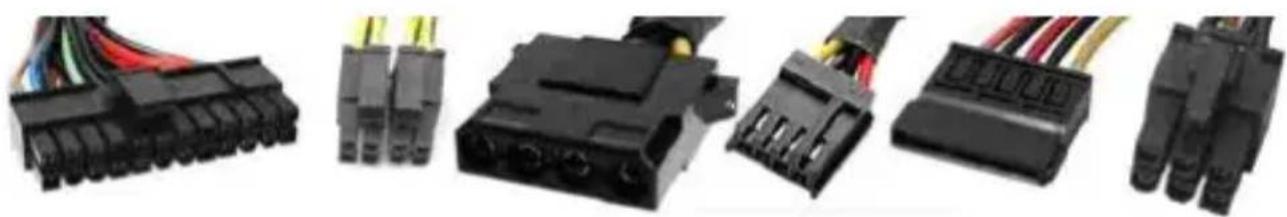

Conectores más populares de la fuente de alimentación:

1. Entrada

-toma eléctrica 230V

2. Salida

• clavija de alimentación de la placa principal MAINPOWER - 20pin o 24pin (20+4)
• clavija de alimentación de procesador ATX12V / P4 / EPS12V - 4 pin o 4+4 pin
• clavija de alimentación de dispositivos periféricos 4 pin MOLEX (discos duros HDD, drives ópticos ODD)

• clavija de alimentación de dispositivos periféricos 4-pin mini MOLEX (lectores de tarjetas, drives de discos, etc.)

• clavija de alimentación de dispositivos en el standard Serial ATA SATA (discos duros HDD, drives ópticos ODD)

• clavija de alimentación de tarjetas gráficas PCI-E - 6 pin o 6+2 pin según las instrucciones y manual del fabricante de la tarjeta gráfica

La cantidad y tipo de clavijas depende del modelo de la fuente. Al elegir la fuente, el usuario debe prestar atención no solamente a su capacidad sino también a la cantidad de las clavijas requeridas para su conexión, el tamaño de la fuente y la manera de su instalación en la caja. Unos modelos de las fuentes de MODECOM están equipados en cables modulares que permite seleccionar la cantidad de los cables necesaria para la conexión.

Indicaciones sobre el reciclaje

El producto está sujeto a la Directiva 2002/96/WE del Parlamento Europeo y del Consejo Europeo del día 27 de enero 2003 (RAEE) sobre residuos de aparatos eléctricos y electrónicos. No está permitido tirar los dispositivos usados a los cubos de basura comunes. Estos dispositivos deben ser reciclados en puntos de recogida especiales.

Más información sobre los productos MODECOM pueden encontrar en la página www.modecom.eu

Este dispositivo ha sido diseñado y fabricado con materiales y componentes reutilizables de alta calidad. Si el dispositivo, su embalaje, instrucciones de uso, etc. están marcados con el contenedor de basura tachado, significa que están sujetos a la recogida de residuos selectiva de residuos domésticos de acuerdo con la la Directiva 2012/19 / UE del Parlamento Europeo y del Consejo. Esta marca informa que los equipos eléctricos y electrónicos no se deben desechar junto con la basura doméstica después de que han sido utilizados. El usuario está obligado a llevar el equipo utilizado a un punto de recogida de residuos eléctricos y electrónicos. Los que dirigen estos puntos de recogida, incluyendo los puntos de recogida locales, tiendas o unidades de la comuna, proporcionan sistema cómodo que permite desechar ese equipo. Herramientas adecuadas de gestión de residuos ayudan prevenir las conse - cuencias que son perjudiciales para las personas y el medio ambiente que es resultado de los materiales peligrosos utilizados en el dispositivo, así como del almacenamiento y el procesamiento incorrecto. Colección de residuos domésticos separados ayuda en reciclaje de materiales y componentes de las cuales se hizo el dispositivo. Un hogar desempeña un papel crucial en la contribución a reciclar y reutilizar los desechos de equipos. Esta es la etapa en la que se conforman los conceptos básicos que influyen en gran medida el medio am - biente que es nuestro bien común. Los hogares son también uno de los mayores usuarios de aparatos eléctricos pequeños. En esta etapa la gestión razonable ayuda y favorece el reciclaje. En el caso del manejo inadecuado de los desechos, las sanciones fijas pueden ser impuestas de conformidad con las normas legales nacionales.
