Bronze 650W - Fuente de alimentación para computadora Volcano - Manual de uso y guía de instrucciones gratis

Tipo de producto	Fuente de alimentación para PC
Marca	Volcano
Modelo	Bronze 650W
Potencia nominal	650 W
Certificación	80 PLUS Bronze
Tensión de entrada	AC 220-240 V, 50 Hz
Corriente de entrada	4-6 A
Conector placa base	1x 20+4 pines
Conector CPU	1x 4+4 pines
Conector PCI-E	1x 6+2 pines
Conectores SATA	4x
Conectores Molex	3x
Conectores mini-Molex	1x
Dimensiones (aprox.)	150 x 140 x 86 mm
Peso (aprox.)	2 kg
Ventilador	120 mm
Cableado	No modular
Protecciones	Sobrecarga, sobretensión, cortocircuito
Uso	Interior, ordenador de escritorio
Mantenimiento	Limpieza periódica con aire comprimido
Instrucciones de seguridad	Desconectar antes de limpiar, no abrir
Reciclaje	Conforme a RAEE, llevarlo a un punto de recogida

Preguntas frecuentes - Bronze 650W Volcano

¿Cómo instalar la fuente de alimentación Volcano Bronze 650W?

Desconecte el cable de alimentación de la toma y de la fuente de alimentación. Abra la caja del ordenador, retire la fuente de alimentación vieja si la hay. Coloque la nueva fuente de alimentación en la caja y conecte los cables a la placa base (conector 20+4 pines), al procesador (4+4 pines), a los periféricos SATA, Molex, etc. Cierre la caja y enchufe el cable de alimentación. Asegúrese de que el interruptor esté en 'I'.

¿Qué hacer si la fuente de alimentación no enciende?

Verifique que el cable de alimentación esté bien conectado a la toma y a la fuente de alimentación. Asegúrese de que el interruptor 'I/O' esté en 'I' (posición encendido). Verifique que todos los conectores estén bien insertados. Si el problema persiste, pruebe con otro cable o toma. Como último recurso, consulte a un profesional.

¿Puedo abrir la caja de la fuente de alimentación?

No, nunca abrir la caja. La fuente de alimentación contiene condensadores de alta tensión que siguen siendo peligrosos incluso después de desconectarla. Abrirla anula la garantía y presenta riesgo de descarga eléctrica. Cualquier intervención debe ser realizada por un profesional.

¿Cómo limpiar la fuente de alimentación?

Desconecte la fuente de alimentación de la toma de corriente. Utilice aire comprimido para soplar el polvo a través de las rejillas del ventilador. No use líquidos. Realice esta limpieza periódicamente (al menos una vez al mes) para evitar el sobrecalentamiento. Si la suciedad persiste, contacte a un profesional.

¿Qué potencia de fuente de alimentación se recomienda para mi PC?

Consulte al vendedor o a un especialista para determinar la potencia adecuada para su configuración. Evite hacer funcionar la fuente de alimentación continuamente a plena carga, ya que reduce su vida útil. La potencia de 650 W es adecuada para la mayoría de configuraciones de consumo con una tarjeta gráfica de gama media.

¿Qué conectores se incluyen con la fuente de alimentación?

La fuente de alimentación incluye los siguientes conectores:
- 1x 20+4 pines para placa base
- 1x 4+4 pines para CPU
- 1x 6+2 pines para tarjeta gráfica PCI-E
- 4x conectores SATA
- 3x conectores Molex de 4 pines
- 1x conector mini-Molex de 4 pines

¿La fuente de alimentación Volcano Bronze 650W es modular?

No, este modelo no es modular. Los cables están fijados permanentemente al bloque de alimentación. Para un cableado modular, consulte otros modelos de la gama Volcano.

¿Qué hacer en caso de avería de la fuente de alimentación en garantía?

No intente repararla usted mismo. Contacte al vendedor o al servicio postventa de Volcano. Abrir la caja anularía la garantía. Proporcione el comprobante de compra y la descripción del problema.

¿Cómo desechar la fuente de alimentación al final de su vida útil?

No tire la fuente de alimentación con la basura doméstica. De acuerdo con la directiva RAEE, deposítela en un punto de recogida de residuos eléctricos y electrónicos (punto limpio, tienda, etc.). Esto permite el reciclaje de materiales y evita riesgos para el medio ambiente.

¿Puedo usar la fuente de alimentación con una tensión de 110 V?

No, esta fuente de alimentación está diseñada únicamente para una tensión de entrada de 220-240 V CA a 50 Hz. Usarla a 110 V puede dañarla o provocar un mal funcionamiento. Verifique las especificaciones de su región y use un transformador si es necesario.

MANUAL DE USUARIO Bronze 650W Volcano

Manual de uso de la fuente de alimentación de MODECOM

Introducción:

Les agradecemos que decidieron comprar e instalar en su ordenador la fuente de alimentación de MODECOM. Para garantizarles el funcionamiento correcto y continuo de esta fuenta, antes de su instalación y la primera iniciación, hay que familiarizarse con este manual y aplicar todas las instrucciones.

Advertencias e instrucciones de seguridad

Una fuente de alimentación es un dispositivo eléctrico que trabaja bajo la tensión alta, peligrosa para la salud o vida humana: AC 220–240V/50Hz/4-6A. Después de descindectarla de la red eléctrica, la fuente de alimentación mantiene en sus elementos capacitivos (condensadores) la tensión alta peligrosa. La fuente está destinada solamente al uso en los equipos personales de escritorio en casa o en oficina. Por causa de seguridad, so pena de pérdida de beneficios resultantes de la garantía, no están permitidas las siguientes acciones:

• tocar la fuente/ordenador con las manos u objetos mojados o humedos
• colocar el ordenador con la fuente en la cercanía de los radiadores u otras fuentes térmicas
• cubrir los ventiladores y canales de ventilación de la caja de PC
• usar la fuente en condiciones polvorientas o de humedad aumentada
• modificar los cables y/o enchufes u otros elementos de la fuente
• introducir objetos a los agujeros de la fuente
• remover de la fuente signos, sellos, pegatinas o números de serie
  • abrir la caja de la fuente

Apertura no autorizada de la fuente de alimentación, uso de cables distintos que los suministrados en el set, introducción de los objetos a su interior, puede causar una descarga eléctrica

Instalación/cambio de la fuente en el ordenador de escritorio

La instalación de la fuente de alimentación debe ser realizada por un servicio profesional o por el vendedor.

Antes de la instalación o cambio de la fuente, hay que leer el manual del uso de la caja y de otros elementos del ordenador. Hay que asegurarse que la fuente MODECOM se fue elegida correctamente y en compatibilidad con las configuraciones del ordenador, según sus

parámetros técnicos, y que el ordenador no va a estar trabajando de modo continuo con la carga máxima, lo que va a permitir el funcionamiento largo y sin complicaciones del set entero del ordenador.

1. Desenchufar el cable de alimentación de la tomada eléctrica AC 230V y de la fuente de alimentación
2. Abrir la caja del ordenador según el manual de uso de la caja.
3. Desenchufar todos los enchufes de la fuente anterior de la placa principal y otros componentes del ordenador: disco duro, lector de tarjetas, discos, etc.
4. Remover la fuente de la caja del ordenador según las instrucciones del uso de la caja.
5. Instalar la nueva fuente de MODECOM en la caja. Conectar los cables con la placa principal y los demas dispositivos en el orden inverso al que se desmontó la fuente anterior.
6. Asegurarse de que todos los componentes fueron conectados correctamente.
7. Cerrar la caja y conectar el cable de alimentación a la fuente y a la toma de la red eléctrica AC 230V.
8. Verificar si el conunto de euipo funciona bien.

Procedimiento en caso de problemas:

1. Asegurarse de que todos los componentes del ordenador están funcionando correctamente y no fueron dañados antes de reemplazo de la fuente.
2. Verificar si la fuente elegida es correcta y está completamente compatible con la configuración actual del ordenador.
3. Asuegrar de que el cable eléctrico AC 230V está conectado correctamente tanto a la fuente de alimentación como también a la red eléctrica.
4. Chequear si el botón "I/O" está en la posición "I".
5. Verificar si todos los elementos del ordenador estñan conectador de manera correcta, si las conexiones están adheridas una a otra, si no hay corocircuitos u otras irregularidades en el montaje.
6. Verificar conexión de todos los elementos del ordenador entre ellos y en relación a la fuente de alimentación

Elección del modelo adecuado de fuente:

Por la razón de que hay una variedad de conjuntos de equipos y alta cantidad de modelos de fuentes de alimentación con diferentes parámetros técnicos, la elección del cliente en cuanto a la especificación de la fuente y configuración del ordenador en el cual será instalada, no depende del fabricante. Para asegurarse el funcionamiento continuo e insustancial el cliente debe consultar la mejor selección con el vendedor de la fuente o del ordenador. Reclamos de funcionamiento defectuoso de la fuente, resultado de emparejo inadecuado de parámetros a la configuración del ordenador, no serán consideradas.

Una fuente de alimentación tiene en su construcción condensadores electrolíticos que se secan por el uso de larga duración y con mucha carga. Por lo tanto, se recomienda em-

parejar el rendimiento de la fuente con la demanda del conjunto del equipo en tal manera de que la fuente pueda funcionar con gran margen de potencia. Su funcionamiento en los parámetros máximos puede resultar en acortamiento de la vida de la fuente, funcionamiento inestable de líneas de tensión saturadas y llevar a fallos de diferentes tipos. Los parámetros técnicos y la tabela de cargas eléctricas está colocada en cada fuente de MODECOM. Recomendamos hacer control y mantenimiento periódicamente tanto de la fuente como también de otros elementos responsables por el enfríamiento del equipo, al menos una vez por mes.

El fabricante no se responsabiliza por el funcionamiento incorrecto de la fuente y daños que son resultados de:

• deterioro o destrucción por fuerzas mayores u otro factor ambiental, ej. descargas eléctricas, incendios, inundaciones, terremotos, humedad, calor excesivo, carga excesiva, condiciones altamente polvorientas y falta de mantenimiento relevante.
• desgaste natural de los elementos capacitativos, calidad de los cuales y tiempo de trabajo dependen de la manera de su uso.
• modificación de los elementos de la fuente y conexiones

Mantenimiento de la fuente

La fuente debe ser ser limpiada periodicamente de la suciedad derivada de la circulación del aire que pasa por su interior. Antes de realizar la limpieza con aire comprimido hay que asegurarse de que la fuente está desconectada de la red eléctrica 230V.

La limpieza debe realizarse al aire libre o en una sala equipada en extractor de polvo. La limpieza básica consiste en la espiración de la suciedad del interior de la fuente y de las paletas del ventilador. Si no es posible remover la suciedad con el aire comprimido y es necesario inspeccionar el interior de la fuente, hay que presentarse al vendedor durante el período de la garantía o al servicio técnico informático. Uso de una fuente contaminada puede resultar en el funcionamiento defectuoso del ordenador, reducción de efectividad del sistema de enfríamiento y llevar a averías graves.

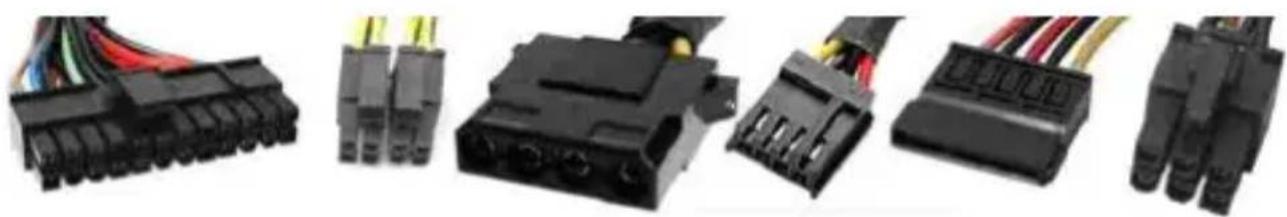

Conectores más populares de la fuente de alimentación:

1. Entrada

-toma eléctrica 230V

2. Salida

• clavija de alimentación de la placa principal MAINPOWER - 20pin o 24pin (20+4)
• clavija de alimentación de procesador ATX12V / P4 / EPS12V - 4 pin o 4+4 pin
• clavija de alimentación de dispositivos periféricos 4 pin MOLEX (discos duros HDD, drives ópticos ODD)

• clavija de alimentación de dispositivos periféricos 4-pin mini MOLEX (lectores de tarjetas, drives de discos, etc.)

• clavija de alimentación de dispositivos en el standard Serial ATA SATA (discos duros HDD, drives ópticos ODD)

• clavija de alimentación de tarjetas gráficas PCI-E - 6 pin o 6+2 pin según las instrucciones y manual del fabricante de la tarjeta gráfica

La cantidad y tipo de clavijas depende del modelo de la fuente. Al elegir la fuente, el usuario debe prestar atención no solamente a su capacidad sino también a la cantidad de las clavijas requeridas para su conexión, el tamaño de la fuente y la manera de su instalación en la caja. Unos modelos de las fuentes de MODECOM están equipados en cables modulares que permite seleccionar la cantidad de los cables necesaria para la conexión.

Indicaciones sobre el reciclaje

El producto está sujeto a la Directiva 2002/96/WE del Parlamento Europeo y del Consejo Europeo del día 27 de enero 2003 (RAEE) sobre residuos de aparatos eléctricos y electrónicos. No está permitido tirar los dispositivos usados a los cubos de basura comunes. Estos dispositivos deben ser reciclados en puntos de recogida especiales.

Más información sobre los productos MODECOM pueden encontrar en la página www.modecom.eu

Este dispositivo ha sido diseñado y fabricado con materiales y componentes reutilizables de alta calidad. Si el dispositivo, su embalaje, instrucciones de uso, etc. están marcados con el contenedor de basura tachado, significa que están sujetos a la recogida de residuos selectiva de residuos domésticos de acuerdo con la la Directiva 2012/19 / UE del Parlamento Europeo y del Consejo. Esta marca informa que los equipos eléctricos y electrónicos no se deben desechar junto con la basura doméstica después de que han sido utilizados. El usuario está obligado a llevar el equipo utilizado a un punto de recogida de residuos eléctricos y electrónicos. Los que dirigen estos puntos de recogida, incluyendo los puntos de recogida locales, tiendas o unidades de la comuna, proporcionan sistema cómodo que permite desechar ese equipo. Herramientas adecuadas de gestión de residuos ayudan prevenir las conse - cuencias que son perjudiciales para las personas y el medio ambiente que es resultado de los materiales peligrosos utilizados en el dispositivo, así como del almacenamiento y el procesamiento incorrecto. Colección de residuos domésticos separados ayuda en reciclaje de materiales y componentes de las cuales se hizo el dispositivo. Un hogar desempeña un papel crucial en la contribución a reciclar y reutilizar los desechos de equipos. Esta es la etapa en la que se conforman los conceptos básicos que influyen en gran medida el medio am - biente que es nuestro bien común. Los hogares son también uno de los mayores usuarios de aparatos eléctricos pequeños. En esta etapa la gestión razonable ayuda y favorece el reciclaje. En el caso del manejo inadecuado de los desechos, las sanciones fijas pueden ser impuestas de conformidad con las normas legales nacionales.
