BEDIENUNGSANLEITUNG Bronze 650W Volcano

MODECOM PC-Netzteil Bedienungsanleitung Einleitung:

Vielen Dank, dass Sie sich für den Kauf und für die Installation des MODECOM PC-Netzteils auf Ihrem Computer entschieden haben. Für die Gewährleistung eines sicheren, sachgerechten und langfristigen Betriebs des PC-Netzteils lesen Sie bitte aufmerksam diese Bedienungsanleitung vor der Installierung und der ersten Inbetriebnahme durch. Befolgen Sie bitte alle Anweisungspunkte.

Warnungen und Sicherheitshinweise:

Das PC-Netzteil ist ein elektrisches Gerät das mit hoher Spannung arbeitet und daher gefährlich für die menschliche Gesundheit und Leben ist: AC 220-240V / 50Hz / 4-6A. Nach der Trennung der Netzspannung speichert das PC-Netzteil noch für einige Zeit eine gefährliche, hohe Spannung in den kapazitiven Elementen (Kondensatoren).

Das PC-Netzteil ist nur für den Heim- und Bürogebrauch in Desktop-PCs gedacht.

Aus Sicherheitsgründen darf man unter Androhung des Verlustes der Gewähr / Garantie, folgenden Aktionen bitte nicht durchführen:

• das PC-Netzteil / den PC mit nassen oder feuchten Händen oder anderen Ge-genständen berühren
• den Computer mit dem PC-Netzteil in die Nähe einer Heizung oder anderen Wärmequelle stellen
• den Ventilator oder die Lüftungskanäle des Computers bedecken
• das PC-Netzteil bei erhöhter Feuchtigkeit oder erhöhter Staubbelastung verwenden
• die Verdrahtung und / oder die Stecker und andere Komponenten des PC-Netzteils ändern
• andere Objekte in die Öffnungen des PC-Netzteils einstecken
• irgendwelche Bezeichnungen. Verschlüsse, Etiketten oder Seriennummer aus dem PC-Netzteil entfernen
  • das PC-Netzteilgehäuse öffnen

Jede nicht autorisierte Gehäuseöffnung, Verwendung anderer Kabel, die nicht im Satz mitgeliefert wurden, oder das Einstecken von Objekten in das Inneren des PC-Netzteils kann einen elektrischen Schlag verursachen.

Installation / Austauschen des PC-Netzteils in Ihrem Computer:

Die Installation des PC-Netzteils sollte von einem professionellen Service / Händler durchgeführt werden.

Vor der Installation oder vor dem Austauschen des PC-Netzteils lesen Sie die Betriebsanleitung des PC-Gehäuses und der anderen PC-Komponenten durch. Stellen Sie sicher, dass das MODECOM-Netzteil richtig an die Konfiguration des Computers in Bezug auf die technischen Parameter abgestimmt ist und dass es nicht mit einer maximalen Belastung im Dauerbetrieb arbeitet – die ermöglicht einen reibungslosen und langfristigen Betrieb des Computersets.

1. Ziehen Sie das Stromkabel aus der Steckdose 230V und aus dem PC-Netzteil raus.
2. Öffnen Sie Ihr PC-Gehäuse gemäß der Bedienanleitung des PC-Gehäuses.
3. Entfernen Sie alle Steckers des PC-Netzteils von der Hauptplatine und von den anderen PC-Komponenten: die Festplatte, Lesegeräte, optische Laufwerke usw.
4. Entfernen Sie das PC-Netzteil aus dem PC-Gehäuse gemäß der Bedienanleitung des PC-Gehäuses.
5. Bauen Sie das neue MODECOM PC-Netzteil passend zum PC-Gehäuse zusammen. Schließen Sie die Kabel zu der Hauptplatine und zu anderen Geräten an (in der umgekehrten Reihenfolge im Vergleich zu der Reihenfolge von dem Abbau des alten PC-Netzteils).
6. Stellen Sie sicher, dass alle Komponenten richtig angeschlossen wurden.
7. Schließen Sie das PC-Gehäuse. Danach schließen Sie das Stromkabel mit dem PC-Netzteil und mit der Steckdose 230V an.
8. Überprüfen Sie, ob der PC richtig funktioniert.

Beim Auftreten von Problemen:

1. Vor dem Austausch des Netzteils stellen Sie sicher, dass alle PC-Komponenten leistungsfähig und nicht beschädigt sind.
2. Überprüfen Sie, ob das PC-Netzteil korrekt an die aktuelle Konfiguration des Computers angepasst ist und ob die richtige Kompatibilität gegeben ist.
3. Stellen Sie sicher, dass das Stromkabel 230V sowohl an dem PC-Netzteil, als auch an der Steckdose korrekt angeschlossen ist.
4. Stellen Sie sicher, dass der „I/O“ Knopf des PC-Netzteils in der richtigen „I“-Lage ist.
5. Überprüfen Sie, ob alle Komponenten richtig mit dem Computer verbunden sind und prüfen sie die Richtigkeit aller Kontaktstellen, beziehungsweise kontrollieren ob es keine Kurzschlüsse oder andere Unstimmigkeiten bei der Montage gibt.
6. Überprüfen Sie die Verbindung aller PC-Komponenten miteinander und mit dem PC-Netzteil.

Die Wahl des richtigen PC-Netzteilmodells:

Aufgrund der Vielfalt von Computer-Sets und der großen Anzahl von PC-Netzteilmodellen mit unterschiedlichen technischen Spezifikationen, hat der Hersteller keinen Einfluss auf die Wahl des Benutzers, die mit verschiedenen Spezifikationen des PC-Netzteils und die be-

nutzte PC-Konfiguration einhergeht. Die Frage, ob das ausgewählte PC-Netzteils ausreicht und, ob es einen langen und störungsfreien Betrieb garantieren kann, soll der Anwender mit dem Händler des Netzteils oder vom PC-Set klären. Alle eventuell vorgetragenen Reklamationen bezüglich einer Störung des PC-Netzteils, die aus der unsachgemäßen Auswahl der zugehörigen Parameter im Vergleich zu ihrer PC-Konfiguration entstanden sind, können vom Hersteller nicht berücksichtigt werden.

Das PC-Netzteil enthält in seinem Aufbau die Elektrolyt-Kondensatoren, die bei langfristigen Betrieb unter hoher Belastung austrocknen. Daher ist die richtige Auswahl der Stromeffizienz des PC-Netzteils von den Anforderungen Ihres Computersets abhängig, damit das Netzteil kontinuierlich mit großen Leistungsreserven arbeiten kann. Ein Dauerbetrieb bei maximaler Leistung kann zu einer erheblichen Verkürzung der Lebensdauer des PC-Netzteils, sowie zu instabilen und überlasteten Spannungsleitungen als auch zu anderen Arten von Störungen führen. Die technischen Parameter und die Tabelle mit Strombelastungen wurden an jedem MODECOM PC-Netzteil platziert. Wir empfehlen mindestens einmal im Monat eine regelmäßige Kontrolle und die Wartung des PC-Netzteils sowie aller Elemente, die für das PC-Kühlsystem verantwortlich sind.

Der Hersteller ist für den unsachgemäßen Betrieb des PC-Netzteils und für verursachte Schäden in folgenden Fällen nicht verantwortlich:

• Beschädigung oder Zerstörung durch höhere Gewalt oder den Umwelteinflüsse, d.h. elektrische Entladung, Feuer, Überschwemmungen, Erdbeben, Feuchtigkeit, übermäßige Hitze, übermäßige Belastung, starken Staub und Pflegemängel.
• Natürliche Abnutzung von kapazitiven Elementen, deren Arbeitszeit und Arbeitsqualität weitgehend von der Nutzung abhängt
• Änderung der Netzteilkomponenten und der Verkabelung

Wartung des Netzteils:

Das PC-Netzteil soll in regelmäßigen Abständen von Verunreinigungen gereinigt werden, die aus der Luftzirkulation seines Inneren resultieren. Vor dem Reinigen des PC-Netzteils mit Druckluft stellen sie sicher, dass das PC-Netzteil vom Stromnetz 230V getrennt wurde.

Die Reinigung des PC-Netzteils sollte außerhalb des Gebäudes oder in einem Raum mit einer installierten Staubabsaugung durchgeführt werden. Grundreinigung beruht auf die Beseitigung vom Schmutz aus dem Inneren des PC-Netzteils und aus den Lüfterflügels mit der Druckluft. Wenn der Schmutz nicht mit der Druckluft zu entfernen ist und ein Eingriff im Inneren des PC-Netzteils erforderlich ist, sollten Sie dies entweder beim Verkäufer (innerhalb der Gewährleistung / Garantie) oder bei einem Computer-Reparatur Spezialisten melden. Die Verwendung des verunreinigten PC-Netzteils kann Fehlfunktionen des Computers oder eine schlechtere Leistung des Kühlsystems verursachen und zu schweren Unfällen führen.

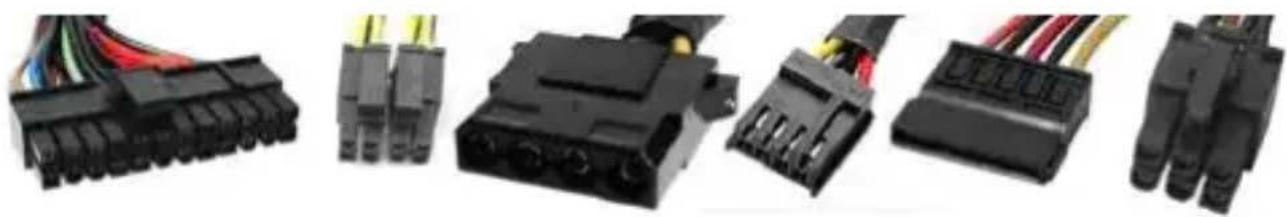

Die häufigsten Netzteilanschlüsse:

1. Eingang:

- 230V Steckdose

1. Ausgang:

2. Stecker für die Leistung der Hauptplatine MAINPOWER - 20pin oder 24pin Stecker (20 + 4)

3. Stecker für die Leistung des Prozessors ATX12V / P4 / EPS12V - 4-pin oder 4 + 4 Pin
4. Stecker für die Leistung der Peripheriegeräte 4-pin-MOLEX d.h. (HDD Festplatten, optische Laufwerke ODD)
5. Stecker für die Leistung der Peripheriegeräte 4-pin d.h. A mini MOLEX (Kartenleser, Floppy-Laufwerke, etc.)
6. Stecker für die Leistung der Standardgeräte Serial ATA (SATA HDD Festplatten, optische Laufwerke ODD)
7. Stecker für die Leistung der Netzgrafikkarte PCI-E - 6-pin oder 6+2-pin nach den Anweisungen des Herstellers der Grafikkarte

Die Anzahl und die Art der Stecker sind vom PC-Netzteilmodell abhängig. Bei der Auswahl des PC-Netzteils soll der Benutzer, nicht nur auf die Stärke, sondern auch auf die Menge der die zum Stromanschluss erforderlichen Stecker, die Größe des Netzteils und die Art und Weise seiner Installation im PC-Gehäuse achten.

Ausgewählte Modelle von MODECOM PC-Netzteilen haben eine modulare Verkabelung, die Ihnen die richtige Anpassung der Menge der zum Stromanschluss benötigten Kabel ermöglicht.

Wiederverwertungshinweise:

Das Produkt fällt unter der Richtlinie 2002/96 /EG des Europäischen Parlaments und des Europäischen Rates vom 27. Januar 2003 über Angelegenheiten von Elektro- und Elektronik-Altgeräte. Man darf die Elektro- und Elektronik-Altgeräte nicht in den Haushaltsmüll werfen. Diese Geräte sind durch Lieferung an einer speziellen Sammelstelle entsorgen.

Weitere Informationen über die MODECOM-Produkte finden Sie unter der Webadresse: www.modecom.eu.

Dieses Gerät wurde aus hochqualitativen Materialien und Komponenten hergestellt, die mehrfach verwendbar sind. Sind das Gerät, Verpackung, Bedienungsanleitung, usw. mit dem Symbol „durchgestrichene Mülltonne“ gekennzeichnet, bedeutet das, dass das Gerät gemäß der EU Richtlinie 2012/19/UE selektiv zu sammeln ist. Dieses Symbol weist darauf hin, dass das Elektro- und Elektronik- Altgerät nach Ablauf seiner Lebensdauer nicht zusammen mit Haushaltabfälle entsorgt werden darf. Der Nutzer ist verpflichtet, das Gerät an diejenigen Entsorgungsträger zurückzugeben, die die Sammlung der Elektro- und Elektronik-Altgeräte durchführen. Die Entsorgungsträger, darunter lokale Sammelstellen, Geschäfte und kommunale Sammelstellen, bilden ein ent sprechendes System, das die Rückgabe dieser Altgeräte ermöglicht. Die ordnungsgemäße Behandlung von Elektro- und Elektronik-Altgeräten trägt dazu bei, dass die für Mensch und Umwelt gefährlichen Auswirkungen, die durch gefährliche Substanzen, sowie durch nicht ordnungsgemäße Lagerung und Weiterverarbeitung der Altgeräte entstehen, vermieden werden. Selektive Sammlung beiträgt dazu, dass die Materialien und Komponenten, aus denen das Gerät hergestellt wurde, recycelt werden können. Der Haushalt kann einen wichtigen Beitrag zur Wiederverwendung und Verwertung (darunter Recycling) des abgenutzten Gerätes leisten. In diesem Stadium ist die Hal- tung zu gestalten, die zur Erhaltung der sauberen Umwelt – unserem gemeinsamen Gut - beiträgt. Haushalte gehören zu der Gruppe der größten Nutzer von Kleingeräten. Rationale Behandlung von Kleingeräten in diesem Stadium hat einen Einfluss auf Verwertung der sekundären Rohstoffen. Im Fall der

falschen Behandlung sind die Sanktionen gemäß geltenden nationalen Rechtsvorschriften zu verhängen.
