Bronze 650W - PC Zdroj Volcano - Bezplatný návod na obsluhu

Typ produktu	PC zdroj
Značka	Volcano
Model	Bronze 650W
Menovitý výkon	650 W
Certifikácia	80 PLUS Bronze
Vstupné napätie	AC 220-240 V, 50 Hz
Vstupný prúd	4-6 A
Konektor základnej dosky	1x 20+4 kolíkov
CPU konektor	1x 4+4 kolíkov
PCI-E konektor	1x 6+2 kolíkov
SATA konektory	4x
Molex konektory	3x
Mini-Molex konektory	1x
Rozmery (približne)	150 x 140 x 86 mm
Hmotnosť (približne)	2 kg
Ventilátor	120 mm
Kabeláž	Nemodulárne
Ochrany	Preťaženie, prepätie, skrat
Použitie	Interiér, stolový počítač
Údržba	Pravidelné čistenie stlačeným vzduchom
Bezpečnostné pokyny	Odpojiť pred čistením, neotvárať
Recyklácia	V súlade s DEEE, odniesť na zberné miesto

Často kladené otázky - Bronze 650W Volcano

Ako nainštalovať zdroj Volcano Bronze 650W?

Odpojte napájací kábel zo zásuvky a zo zdroja. Otvorte skrinku počítača, ak je prítomný starý zdroj, vyberte ho. Umiestnite nový zdroj do skrinky a pripojte káble k základnej doske (konektor 20+4 kolíky), k procesoru (4+4 kolíky), k SATA, Molex atď. Zatvorte skrinku a zapojte napájací kábel. Uistite sa, že vypínač je v polohe 'I'.

Čo robiť, ak sa zdroj nespustí?

Skontrolujte, či je napájací kábel správne zapojený do zásuvky a do zdroja. Uistite sa, že vypínač 'I/O' je v polohe 'I' (zapnuté). Skontrolujte, či sú všetky konektory správne zasunuté. Ak problém pretrváva, vyskúšajte iný kábel alebo zásuvku. V krajnom prípade kontaktujte odborníka.

Môžem otvoriť kryt zdroja?

Nie, nikdy neotvárajte kryt. Zdroj obsahuje vysokonapäťové kondenzátory, ktoré zostávajú nebezpečné aj po odpojení. Otvorením strácate záruku a hrozí riziko úrazu elektrickým prúdom. Akýkoľvek zásah musí vykonať odborník.

Ako vyčistiť zdroj?

Odpojte zdroj zo sieťovej zásuvky. Použite stlačený vzduch na vyfúkanie prachu cez mriežky ventilátora. Nepoužívajte kvapalinu. Čistenie vykonávajte pravidelne (aspoň raz mesačne), aby ste predišli prehriatiu. Ak nečistoty pretrvávajú, kontaktujte odborníka.

Aký výkon zdroja sa odporúča pre môj počítač?

Porozprávajte sa s predajcom alebo odborníkom, aby ste určili vhodný výkon pre vašu konfiguráciu. Vyhnite sa nepretržitej prevádzke zdroja pri plnom zaťažení, pretože to skracuje jeho životnosť. Výkon 650 W je vhodný pre väčšinu bežných konfigurácií so strednou grafickou kartou.

Aké konektory sú súčasťou zdroja?

Zdroj sa dodáva s nasledujúcimi konektormi:
- 1x 20+4 kolíkov pre základnú dosku
- 1x 4+4 kolíkov pre CPU
- 1x 6+2 kolíkov pre grafickú kartu PCI-E
- 4x SATA konektory
- 3x 4-kolíkové Molex konektory
- 1x 4-kolíkový mini-Molex konektor

Je zdroj Volcano Bronze 650W modulárny?

Nie, tento model nie je modulárny. Káble sú trvalo pripevnené k zdroju. Pre modulárne káblovanie si pozrite iné modely z radu Volcano.

Čo robiť v prípade poruchy zdroja v záruke?

Nepokúšajte sa o vlastnú opravu. Kontaktujte predajcu alebo zákaznícky servis Volcano. Otvorením krytu by ste stratili záruku. Poskytnite doklad o kúpe a popis problému.

Ako zlikvidovať zdroj na konci životnosti?

Nevyhadzujte zdroj do domáceho odpadu. V súlade so smernicou DEEE ho odovzdajte na zbernom mieste pre elektrický a elektronický odpad (zberný dvor, predajňa atď.). Umožní to recykláciu materiálov a zabráni rizikám pre životné prostredie.

Môžem použiť zdroj s napätím 110 V?

Nie, tento zdroj je určený len pre vstupné napätie 220-240 V AC pri 50 Hz. Použitie pri 110 V by ho mohlo poškodiť alebo spôsobiť nesprávnu funkciu. Skontrolujte špecifikácie vo vašej oblasti a v prípade potreby použite transformátor.

NÁVOD NA OBSLUHU Bronze 650W Volcano

Používatel'ský manuál pre počítačový napájací zdroj MODECOM

Úvod:

Ďakujeme, že ste sa rozhodli zakúpiť a nainštalovat’ do Vášho počítača napájací zdroj značky MODECOM.

Pred inštaláciou a prvým uvedením do prevádzky, si prečítajte tento manuál a pre zabezpečenie bezpečnej, správnej a dlhodobej prevádzky napájacieho zdroja, postupujte podľa jednotlivých bodov.

Upozornenia a bezpečnostné inštrukcie:

PC napájací zdroj je elektrické zariadenie pracujúce pri vysokom napátí, ktoré je nebezpečné pre život alebo zdravie l'udí: AC 220-240 V / 50Hz / 4-6A. Po odpojení napá-jacieho zdroja zo siete, je vysoké napätie ešte dlhú dobu uložené v kapacitných prvkoch (kondenzátoroch), čo môže byť nebezpečné.

Tento napájací zdroj je určený výhradne pre domáce alebo kancelárske použitie v stolových počítačoch.

Z bezpečnostných dôvodov a z dôvodu straty záruky, by ste nemali vykonávať nasledujúce kroky:

- Nedotýkajte sa napájacieho zdroja ani počítača mokrými alebo vlhkými rukami alebo inými vlhkými predmetmi.

- Neumiestňujte počítač s napájacím zdrojom do blízkosti vykurovacieho telesa alebo iného zdroja tepla.

- Neblokujte ventilátor a vetracie otvory počítača.

- Nepoužívajte napájací zdroj v podmienkach zvýšenej vlhkosti alebo zvýšenej prašnosti.

- Neotvárajte a neupravujte zapojenie konektorov a / alebo d'alších komponentov napájacieho zdroja.

- Nevkladajte predmety do otvorov napájacieho zdroja.

- Neodstraňujte z napájacieho zdroja žiadne značky, pečate, štítky alebo sériové čísla.

- Neotvárajte kryt napájacieho zdroja.

Neoprávnené otvorenie zariadenia, používanie iných, než dodaných káblov, vkladanie objektov dovnútra, môžu spôsobit' elektrický šok.

Inštalácia / výmena napájacieho zdroja vo vašom počítači:

Montáž napájacieho zdroja by mal vykonávať profesionálny servis / predajca.

Pred inštaláciou alebo výmenou napájacieho zdroja, sa riad'te pokynmi z návodu pre počítačovú skriňu a d'alšie počítačové komponenty. Uistite sa, že napájací zdroj MODE-COM sa zhoduje s konfiguráciou počítača z hl'adiska technických parametrov, a že nebude pracovať s maximálnym zaťažením v nepretržitom režime. To umožní hladkú a dlhodobú prevádzku vášho počítačového systému.

1. odpojte napájací kábel zo zásuvky 230V a od napájania.
2. otvorte váš počítač podl'a návodu.
3. odpojte všetky koncovky zo základnej dosky a d'alšie komponenty počítača: pevné disky, čítačky kariet, optické mechaniky, atd'.
4. vytiahnite napájací zdroj z počítačovej skrine podľa návodu.
5. nainštalujte nový napájací zdroj MODECOM v PC skrini. Zapojte káble zo základnej dosky a d'alšie zariadenia v opačnom poradí aké bolo pri demontáži starého napájacieho zdroja.
6. zabezpečte, aby všetky komponenty boli správne pripojené.
7. Zatvorte kryt a pripojte napájací kábel do napájacieho zdroja a do zásuvky AC 230V.
8. Skontrolujte správne fungovanie celého počítačového systému.

V prípade problémov:

1. Uistite sa, že všetky komponenty v počítači pracujú správne a napájací zdroj nie je poškodený.
2. uistite sa, že napájací zdroj je správne nakonfigurovaný a je plne kompatibilný s počítačom.
3. skontrolujte, či je napájací kábel pevne pripojený k napájaciemu zdroju a k zásuvke AC 230V.
4. overte, že „I / O” vypínač je nastavený na „I”.
5. Skontrolujte, či sú všetky komponenty počítača správne pripojené, konektory k sebe správne priliehajú, či sa nejedná o skrat alebo inú abnormalitu.
6. skontrolujte pripojenie všetkých komponentov počítača k sebe navzájom a k napájaniu.

Vyberte si správny model napájacieho zdroja:

Vzhľadom na rôznorodost' počítačových zostáv a veľké množstvo modelov napájacích zdrojov s rôznymi technickými parametrami, výrobca nemá vplyv na užívatel'ovu vol'bu modelu a parametre napájacieho zdroja, ktorý používa, ani na konfiguráciu počítača, na ktorom je namontovaný. Pri výbere vhodného napájacieho zdroja, ktorý zabezpečí dlhodobú a bezporuchovú prevádzku, by sa mal používatel' poradit' s dílerom napájacieho zdroja alebo

predajcom celého počítača. Prípadné reklamácie týkajúce sa poruchy napájacieho zdroja v dôsledku nevhodného výberu z hľadiska jeho parametrov na konfiguráciu s počítačom nebudú výrobcom uznané.

Konštrukcia PC napájacieho zdroja zahřna elektrolytické kondenzátory, ktoré vysychajú počas dlhodobej prevádzky pri vysokom zaťažení. Z tohto dôvodu sa odporúča zvolit' energetickú účinnosť výstupu napájacieho zdroja v závislosti na potrebách vášho počítačového systému tak, aby mal napájací zdroj trvalo veľkú rezervu výkonu. Trvalá prevádzka pri maximálnom zaťažení môže viest' k významnému skráteniu životnosti napájacieho zdroja, nestabilnému napätiu na preťažených linkách a viest' ku všetkým druhom porúch. Špecifikácia a načítanie dát je umiestnené na každom napájacom zdroji MODECOM. Odporúčame kontrolovať a udržiavať napájací zdroj, rovnako ako d'alšie prvky zodpovedné za chladenie vášho počítačového systému, pravidelne, aspoň raz za mesiac.

Výrobca nie je zodpovedný za nesprávne fungovanie napájacieho zdroja a škodu v prípade:

• Poškodenia alebo zničenia z dôvodu vyššej moci alebo faktoru životného prostredia, tj. elektrický výboj, požiar, povodeň, zemetrasenie, vlhkost', príliš vysoké teploty, nadmerné zaťaženie, nadmerná prašnosť a nedostatok riadnej údržby.
• Prirodzeného opotrebenia kapacitných prvkov, kde čas a kvalita práce do značnej miery závisí na spôsobe použitia.
• Modifikácie komponentov napájacieho zdroja a kabeláže.

Počítačový napájací zdroj by mal byť pravidelne čistený od nečistôt, ktoré sa doň dos-távajú cirkuláciou vzduchu prúdiaceho cez jeho vnútro. Pred čistením napájacieho zdroja sa uistite, že napájací zdroj bol odpojený od elektrickej siete 230V.

Čistenie napájacieho zdroja by malo byť vykonané mimo budovy, alebo v miestnosti, kde je inštalovaný systém odsávania prachu. Základné čistenie zahřňa vyfukovanie nečistôt z vnútra napájacieho zdroja a z lopatiek ventilátora. Ak nečistoty nemožno odstránit’ stlačeným vzduchom a je potrebný zásah do vnútra napájania, odovzdajte ho predajcovi počas záručnej doby/ záruky alebo špecializovanému počítačovému servisu. Používanie znečisteného napájacieho zdroja môže viest’ k poruche počítača, zníženiu účinnosti chladiaceho systému, prípadne k vážnejším nehodám.

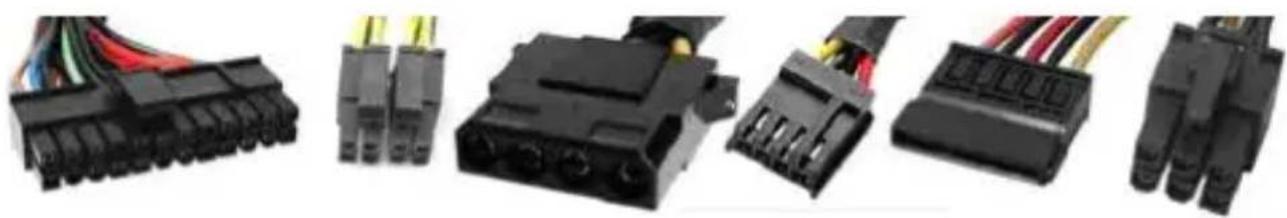

Najbežnejšie konektory počítačového napájacieho zdroja:

1.Vstup:
- zásuvka 230V
2. Výstup:
- Konektory základnej dosky - 20pin alebo 24pin (20+4)

• Konektor napájania CPU ATX12V / P4 / EPS12V - 4 pin alebo 4 + 4 pin
• Periférne zariadenie 4 pinový napájací konektor Molex (pevné disky HDD, ODD optické mechaniky)
• Periférny 4 pinový napájací konektor, MINI MOLEX (čítačky kariet, disketové jednotky, atd').
• Periférny napájací konektor Serial ATA štandardu SATA (pevné disky HDD, ODD optické mechaniky)
• Konektor napájania grafickej karty, PCI-E - 6 pin alebo 6 + 2 pin, podľa odporúčania pokynov výrobcu grafickej karty.

Počet a typ napájacích konektorov závisí od modelu napájacieho zdroja. Pri výbere napájacieho zdroja, by mal užívatel' venovať pozornosť nielen jeho menovitému výkonu, ale tiež požadovanému množstvu a typu konektorov, veľkosti napájania a spôsobu jeho inštalácie v skrini.

Pokyny k likvidácii:

Tento produkt podlieha smernici 2002 /96/ES Európskeho parlamentu a Rady z 27 januára 2003 o odpade z elektrických a elektronických zariadení.

Nie je dovolené vyhadzovat' domáci elektrický a elektronický odpad. Tieto zariadenia musia byt' doručené a zlikvidované v zbernom mieste.

Đalšie informácie o produktoch značky MODECOM nájdete na adrese: www.modecom.sk

Tento prístroj bol navrhnutý a vyrobený z materiálov a vysoko kvalitných recyklovatelňých komponentov. Pokial' zariadenie, obal, návod na obsluhu, atd'. sú označené preškrtnutým kontajnerom, znamená to, že sú predmetom separovaného zberu komunálneho odpadu v súlade so smernicou 2012/19 / UE Európskeho parlamentu a Rady. Takéto označenie znamená, že elektrické a elektronické zariadenia po použití nemožno vyhodiť s iným odpadom z domácnosti. Užívateľ je povinný vrátit' použité zariadenie do určeného zberného miesta pre odpad elektrických a elektronických zariadení. Zberné miesta, vrátane lokálnych zberných miest, obchodov či miestnych zberní, zabezpečia vhodný spôsob likvidácie takýchto zariadení. Správna likvidácia starých prístrojov pomáha zabrániť škodlivým následkom pre l'udské zdravie a životné prostredie, vyplývajúce z možnej prítomnosti nebezpečných látok v zariadeniach a z ne-správneho skladovania a spracovania takéhoto zariadenia. Triedený zber tiež pomáha obnoviť materiály a komponenty, z których boli zariadenia vyrobené. Domácnost' hrá klůčovú úlohu v prispievaní k recyklácii a opätovnému využitiu odpadových zariadení. Domácnosti sú tiež jedným z najväčších používateľov malých zariadení. Správne nakladanie s odpadom podporuje recykláciu. V prí-pade nevhodného nakladania s odpadmi, môžu byť stanovené sankcie v súlade s vnútroštátnymi právnymi predpismi.
