Bronze 650W - Alimentation PC Volcano - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Puissance	650W
Type d'alimentation	ATX
Certification	80 PLUS Bronze
Tension d'entrée	100-240V
Fréquence d'entrée	50-60Hz
Connecteurs principaux	1 x 24-pin, 1 x 4+4 pin CPU, 4 x 6+2 pin PCIe, 6 x SATA, 4 x Molex
Ventilateur	120 mm, silencieux
Dimensions	150 x 140 x 86 mm
Poids	3.5 kg
Utilisation recommandée	Pour PC de jeu et stations de travail
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - Bronze 650W Volcano

Pourquoi mon alimentation Volcano Bronze 650W ne s'allume-t-elle pas ?

Vérifiez que l'alimentation est correctement branchée à la prise électrique et que l'interrupteur au dos de l'alimentation est en position 'ON'. Assurez-vous également que le câble d'alimentation est en bon état.

Mon PC redémarre sans raison avec l'alimentation Volcano Bronze 650W.

Cela peut être dû à une surcharge de l'alimentation ou à un problème de surchauffe. Vérifiez que tous les câbles sont bien connectés et que le refroidissement de votre PC est adéquat.

Comment savoir si mon alimentation Volcano Bronze 650W est défectueuse ?

Essayez de tester l'alimentation avec un autre PC fonctionnel. Si elle ne fonctionne toujours pas, il est possible qu'elle soit défectueuse. Vous pouvez également utiliser un testeur d'alimentation pour vérifier les tensions.

Quels sont les composants maximaux que je peux utiliser avec l'alimentation Volcano Bronze 650W ?

L'alimentation Volcano Bronze 650W peut supporter des configurations de PC avec des cartes graphiques et des processeurs consommant jusqu'à 650W au total. Assurez-vous de vérifier les spécifications de vos composants pour éviter la surcharge.

Est-ce que l'alimentation Volcano Bronze 650W fait du bruit ?

Un léger bruit provenant du ventilateur est normal pendant le fonctionnement. Cependant, si vous entendez des bruits inhabituels tels que des grincements ou des cliquetis, cela peut indiquer un problème avec le ventilateur ou d'autres composants internes.

Comment effectuer le branchement de l'alimentation Volcano Bronze 650W ?

Connectez le câble principal de 24 broches à la carte mère et les câbles d'alimentation supplémentaires (8/4 broches) au processeur. Assurez-vous également de brancher les câbles PCIe pour les cartes graphiques et les connecteurs SATA pour vos disques durs.

Y a-t-il une garantie pour l'alimentation Volcano Bronze 650W ?

Oui, l'alimentation Volcano Bronze 650W est généralement couverte par une garantie de 2 à 5 ans, selon le revendeur. Vérifiez les conditions de garantie spécifiques fournies avec votre achat.

MODE D'EMPLOI Bronze 650W Volcano

Manuel d'utilisation pour le bloc d'alimentation PC MODECOM

Introduction:

Nous vous remercions d'avoir acheté et installé sur votre ordinateur l'alimentation MODECOM. Pour assurer un fonctionnement sûr, adéquat et à long terme de l'alimentation, avant son installation et mise en service, veuillez s'il vous plaît lire ces instructions et observer tous ses points.

Consignes de sécurité et avertissements importants:

L'Alimentation PC est un appareil électrique fonctionnant à haute tension, dangereuse pour la santé ou la vie humaine: AC 220–240V/50Hz/4-6A. Après déconnexion du réseau, une tension haute et dangereuse est stockée pendant une longue période dans les éléments capacitifs (condensateurs) de l'alimentation.

L'alimentation est destiné à une utilisation à la maison ou au bureau, dans les ordinateurs de bureau.

Pour des raisons de sécurité, sous peine de déchéance de tous les droits de garantie, il est interdit de :

• toucher l'alimentation/PC avec les mains ou les objets mouillés ou humides
• placer l'ordinateur avec l'alimentation à proximité de l'appareil de chauffage ou d'une autre source de chaleur
• obstruer les ventilateurs et les conduits d'aération d'ordinateur
• utiliser l'alimentation dans des conditions d'humidité accrue ou de concentration de poussière élevée
• modifier le câblage et/ou les bouchons et d'autres composants d'alimentation.
• introduire des objets dans les ouvertures d'alimentation.
• supprimer de l'alimentation toutes les marques, scellés de sécurité, autocollants, ou numéros de série
• ouvrir le boîtier d'alimentation

L'ouverture du boîtier non autorisée, l'utilisation des câbles autres que ceux fournis, l'insertion des objets à l'intérieur du produit peuvent provoquer un choc électrique.

Installation/ remplacement de l'alimentation de votre ordinateur PC:

L'installation de l'alimentation devrait être effectuée par un service professionnel/ revendeur. Avant d'installer ou de remplacer l'alimentation, lisez attentivement le manuel d'utilisation pour le boîtier et pour d'autres composants d'un ordinateur. Assurez-vous que l'alimentation MODECOM est adaptée correctement à la configuration de l>ordinateur en termes de paramètres techniques et qu'elle ne va pas fonctionner sous une charge maximale en mode continu, ce qui permettra un bon fonctionnement à long terme de votre ensemble ordinateur.

1. Débranchez le cordon d'alimentation de la prise murale 230V AC et de l'alimentation.
2. Ouvrez le boîtier de l'ordinateur en suivant les instructions de l'utilisation concernant ce boîtier.
3. Retirez tous les bouchons de l'alimentation existante de la carte mère et d'autres composants PC : disque dur, lecteurs optiques, etc.
4. Retirez l'alimentation du boîtier de l'ordinateur en suivant les instructions de l'utilisation du boîtier.
5. Posez un nouveau bloc d'alimentation MODECOM dans un boitier d'ordinateur. Connectez les câbles à la carte mère et aux autres dispositifs dans l'ordre inverse comme dans le cas du démantèlement de l'ancienne bloc d'alimentation.
6. Veillez à ce que tous les composants soient connectés correctement.
7. Fermez le boitier et branchez le câble d'alimentation au bloc d'alimentation et à la prise de courant AC 230V.
8. Vérifier le bon fonctionnement de votre ensemble ordinateur.

En cas de problèmes:

1. Assurez-vous que tous les composants de l'ordinateur sont en bon état et ne sont pas endommagés avant de remplacer un bloc d'alimentation.
2. Vérifiez si l'alimentation est correctement adaptée à la configuration actuelle de l'ordinateur et entièrement compatible avec elle.
3. Assurez-vous que le cordon d'alimentation 230V est correctement connecté à la fois à l'alimentation et à la prise de courant.
4. Vérifiez que le bouton «l/O» d'alimentation est réglé sur «l».
5. Vérifiez si tous les composants de l'ordinateur sont correctement connectés, si les connecteurs adhèrent correctement les uns aux autres, s'il n'y a pas de court-circuit ou d'autres anomalies de montage.
6. Vérifiez la connexion de tous les composants d'un ordinateur les uns aux autres et à l'alimentation.

Choix d'un bloc d'alimentation adéquat:

En raison de la diversité des ensembles ordinateur et d'un grand nombre de modèles de blocs d'alimentation possédant des paramètres techniques différents, le fabricant n'a pas

d'impact sur le choix d'utilisateur concernant les spécifications d'un bloc d'alimentation et la configuration d'un ordinateur utilisé, dans lequel ce bloc d'alimentation est monté.

L'utilisateur devrait consulter avec le vendeur la question d'une alimentation adéquate, assurant un fonctionnement à long terme et sans problèmes. Toutes les plaintes de dysfonctionnement dû à un mauvais choix des paramètres par rapport à la configuration utilisée de l'ordinateur, ne peuvent pas être traités par le fabricant.

Le bloc d'alimentation comprend dans sa construction des condensateurs électrolytiques qui se desséchent lors de fonctionnement à long terme sous une charge élevée. Par conséquent, il est recommandé de sélectionner le rendement de courant d'un bloc d'alimentation de votre ensemble ordinateur de sorte que l'alimentation travaille en continu avec la puissance à revendre. Le fonctionnement continu à une performance maximale peut conduire à une réduction significative de la durée de vie de l'alimentation, un fonctionnement instable sur les lignes surchargées et aussi à toutes sortes de défauts. Les spécifications techniques et un tableau actuel de charge sont marqués sur chaque bloc d'alimentation MODECOM. Nous vous recommandons le contrôle et l'entretien de votre bloc d'alimentation ainsi que des éléments responsables de refroidissement d'un ensemble ordinateur, périodiquement, au moins une fois par mois.

Le fabricant n'est pas responsable du mauvais fonctionnement de l'alimentation et des dommages causés en cas de :

• dommages ou destruction par force majeure ou facteur environnemental tel que: décharge électrique, incendie, inondation, tremblement de terre, humidité, chaleur excessive, charge excessive, poussière excessive et manque d'entretien adéquat.
• usure naturelle des éléments capacitifs dont le temps et la qualité du travail dépendent en grande partie de l'utilisation.
• modification des composants d'alimentation et du câblage.

Maintenance de l'alimentation:

L'alimentation PC doit être nettoyée périodiquement des impuretés résultant de la circulation de l'air circulant à travers son intérieur. Avant de nettoyer l'alimentation à l'air comprimé assurez-vous que l'alimentation a été déconnectée du réseau électrique 230V.

Le nettoyage de l'alimentation doit être effectué à l'extérieur du bâtiment ou dans la pièce où est installé un extracteur de poussière. Le nettoyage de base implique le soufflage des saletés de l'intérieur d'alimentation et des pales de ventilateur. Si la saleté ne peut pas être enlevé à l'air comprimé et les interventions sont nécessaires à l'intérieur de l'alimentation, si la garantie est valide, contactez le vendeur ou la société spécialisée dans la réparation d'ordinateurs. L'utilisation de l'alimentation qui n'est pas propre peut provoquer des dysfonctionnements de votre ordinateur, l'abaissement de la performance du système de refroidissement et conduire à des avaries graves.

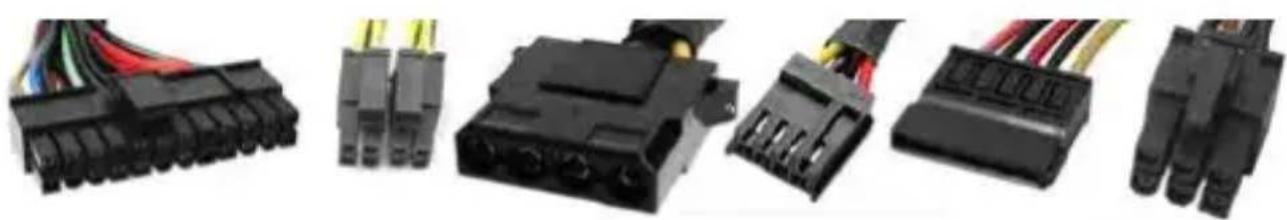

Les connecteurs les plus communs de l'alimentation PC:

1. Entrée:

- prise de courant 230V

1. Sortie:

- connecteur d'alimentation pour carte mère MAINPOWER- 20 broches ou 24 broches (20+4)

- connecteur d'alimentation pour processeur ATX12V / P4 / EPS12V- 4 broches ou 4+4 broches

- connecteur d'alimentation MOLEX, utilisé par certains périphériques internes à 4 broches,

(disques durs HDD, lecteurs optiques ODD)

• connecteur d'alimentation mini MOLEX, utilisé par certains périphériques internes à 4 broches ( lecteurs de cartes , lecteurs de disquettes , etc.)
• connecteur d'alimentation pour dispositifs à interface Serial ATA SATA ( disques durs HDD, lecteurs optiques ODD)
• connecteur d'alimentation pour cartes graphiques PCI-E- 6 broches ou 6+2 broches, selon les recommandations et les instructions du fabricant

Le nombre et le type des connecteurs d'alimentation dépend du modèle du bloc d'alimentation. Lors de la sélection l'utilisateur doit prêter attention non seulement à la puissance d'un bloc d'alimentation, mais aussi à la quantité réquise des connecteurs, la taille du bloc d'alimentation et le mode de sa mise en place dans le boîtier. Certains modèles d'alimentations MODECOM ont un câblage modulaire permettant la sélection de la bonne quantité de câblage nécessaire.

Lignes directrices relatives à l'élimination :

Ce produit est soumis à la directive 2002/96/CE du Parlement Européen et du Conseil européen du 27 Janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). Il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques.

Pour obtenir des renseignements supplémentaires sur les produits MODECOM visitez notre site Web: www.modecom.eu

Cet appareil a été conçu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. La présence du symbole de poubelle sur roues barrée sur un produit, emballage, manuel etc. indique que ce dernier doit être collecté séparément, conformément à la Directive du Parlement européen et du Conseil 2012/19/UE. Un tel marquage indique que les équipements électriques et électroniques après leur période d'utilisation, ne doivent pas être traités comme des déchets ménagers. L'utilisateur est obligé à recycler le matériel utilisé en le rapportant jusqu'à un point de collecte des déchets électriques et électroniques. Les personnes menant les points de collecte, y compris les points de collecte locaux, magasins et unités munici - pales, constituent un système approprié permettant de retourner un tel équipement. L'élimination appropriée de l'équipement utilisé permet d'éviter les conséquences nocives sur la santé humaine et sur l'environnement naturel, résultant de la présence éventuelle de composants dangereux dans les équi-

pements et d'un mauvais entreposage et traitement de ces équipements. La collecte séparée permet également de récupérer des matériaux et des com - posants dont ce dispositif a été fabriqué. Un ménage joue un rôle important en contribuant à la réutilisation et la récupération, y compris le recyclage d'un équipement utilisé, à ce stade on forme des attitudes qui visent le bien com - mun- un environnement naturel propre. Les ménages sont également l'un des plus grands utilisateurs de petits équipements et leur utilisation rationnelle, à ce stade, affecte la récupération des matières premières secondaires. L' élimi nation inadéquate de ce produit peut être soumise à des sanctions en vertu de la législation nationale.
