Tipo de produto	Fonte de alimentação para PC
Marca	Volcano
Modelo	Bronze 650W
Potência nominal	650 W
Certificação	80 PLUS Bronze
Tensão de entrada	AC 220-240 V, 50 Hz
Corrente de entrada	4-6 A
Conector da placa-mãe	1x 20+4 pinos
Conector CPU	1x 4+4 pinos
Conector PCI-E	1x 6+2 pinos
Conectores SATA	4x
Conectores Molex	3x
Conectores mini-Molex	1x
Dimensões (aprox.)	150 x 140 x 86 mm
Peso (aprox.)	2 kg
Ventilador	120 mm
Cablagem	Não modular
Proteções	Sobrecarga, sobretensão, curto-circuito
Utilização	Interior, computador de mesa
Manutenção	Limpeza periódica com ar comprimido
Instruções de segurança	Desconectar antes da limpeza, não abrir
Reciclagem	Conforme WEEE, a ser levado a um ponto de coleta

Perguntas frequentes - Bronze 650W Volcano

Como instalar a fonte de alimentação Volcano Bronze 650W?

Desconecte o cabo de alimentação da tomada e da fonte. Abra o gabinete do computador, remova a fonte antiga se presente. Coloque a nova fonte no gabinete e conecte os cabos à placa-mãe (conector 20+4 pinos), ao processador (4+4 pinos), aos periféricos SATA, Molex, etc. Feche o gabinete e conecte o cabo de alimentação. Certifique-se de que o interruptor está em 'I'.

O que fazer se a fonte não ligar?

Verifique se o cabo de alimentação está bem conectado à tomada e à fonte. Certifique-se de que o interruptor 'I/O' está em 'I' (posição ligada). Verifique se todos os conectores estão corretamente encaixados. Se o problema persistir, teste com outro cabo ou outra tomada. Em último caso, consulte um profissional.

Posso abrir o gabinete da fonte?

Não, nunca abra o gabinete. A fonte contém capacitores de alta tensão que permanecem perigosos mesmo após desconexão. A abertura anula a garantia e apresenta risco de choque elétrico. Qualquer intervenção deve ser realizada por um profissional.

Como limpar a fonte?

Desconecte a fonte da tomada. Use ar comprimido para soprar a poeira através das grades do ventilador. Não use líquido. Realize esta limpeza periodicamente (pelo menos uma vez por mês) para evitar superaquecimento. Se a sujeira persistir, entre em contato com um profissional.

Qual potência de fonte é recomendada para o meu PC?

Consulte o vendedor ou um especialista para determinar a potência adequada à sua configuração. Evite fazer funcionar a fonte continuamente em carga máxima, pois isso reduz sua vida útil. A potência de 650 W é adequada para a maioria das configurações de consumo com uma placa de vídeo de gama média.

Quais conectores são fornecidos com a fonte?

A fonte é fornecida com os seguintes conectores:
- 1x 20+4 pinos para placa-mãe
- 1x 4+4 pinos para CPU
- 1x 6+2 pinos para placa de vídeo PCI-E
- 4x conectores SATA
- 3x conectores Molex de 4 pinos
- 1x conector mini-Molex de 4 pinos

A fonte Volcano Bronze 650W é modular?

Não, este modelo não é modular. Os cabos são fixos permanentemente ao bloco de alimentação. Para uma cablagem modular, consulte outros modelos da linha Volcano.

O que fazer em caso de falha da fonte dentro da garantia?

Não tente consertar você mesmo. Entre em contato com o revendedor ou o serviço pós-venda Volcano. Abrir o gabinete anularia a garantia. Forneça o comprovante de compra e a descrição do problema.

Como descartar a fonte no fim da vida útil?

Não jogue a fonte no lixo doméstico. Em conformidade com a diretiva WEEE, deposite-a em um ponto de coleta para resíduos elétricos e eletrônicos (ecoponto, loja, etc.). Isso permite a reciclagem dos materiais e evita riscos ao meio ambiente.

Posso usar a fonte com uma tensão de 110 V?

Não, esta fonte foi projetada apenas para tensão de entrada de 220-240 V CA a 50 Hz. Usá-la em 110 V pode danificá-la ou causar mau funcionamento. Verifique as especificações da sua região e use um transformador se necessário.

MANUAL DE UTILIZADOR Bronze 650W Volcano

Manual do uso da fonte de alimentação MODECOM

Introdução:

Agradecemos que você decidiu comprar e instalar a fonte de alimentação MODECOM em seu computador. Para garantir o funcionamento correcto e contínuo desta fonte da alimentação, antes da instalação e da primeira iniciação, é preciso se- familiarizar com este manual e aplicar todas as instruções.

Avisos e instruções de segurança

A fonte de alimentação é um dispositivo elétrico que trabalha sob alta tensão, perigosa para a saúde ou vida humana: AC 220-240V / 50Hz / 4-6. Após da desligação dela da rede, o fornecimento de energia se mantém nos seus elementos capacitivos (capacitores) com alta tensão perigosa. A fonte se destina apenas para uso em computadores pessoais de mesa em casa ou no escritório. Por causa da segurança, sob pena de perda de benefícios resultantes da garantia, não são permitidos os seguintes:

• Tocar a fonte /o computador com as mãos ou objetos molhados ou úmidos
• Colocar o computador com a fonte na proximidade de radiadores ou outras fontes de calor
• Cobrir os ventiladores e canáis de ventilação da caixa do PC
• Usar a fonte em condições de poeira ou alta umidade
• Modificar os cabos e / ou plugues ou outros elementos da fonte
• Inserir objetos nos orifícios da fonte
• Retirar os sinais de origem, rótulos, etiquetas ou números de série colocados na fonte
• Abrir a caixa da fonte

Abertura da fonte de alimentação não autorizada, utilização de diferentes cabos dos que foram fornecidos no conjunto, introdução de objectos no interior, pode causar choque elétrico.

Instalação / troca da fonte no computador do escritório desktop

A instalação da fonte de alimentação deve ser realizada por um serviço profissional ou pelo vendedor.

Antes de instalar ou trocar a fonte, você tem que ler o manual do uso da caixa de PC e dos outros elementos do manual do computador. Certifique-se de que a fonte MODECOM

foi escolhida corretamente e em compatibilidade com as configurações do computador, de acordo com os seus parâmetros técnicos, e que o computador não estará trabalhando continuamente com a carga máxima, o que permitirá o funcionamento a longo prazo e sem rpoblemas de todo o conjunto do computador.

1. Desligue o cabo de alimentação da tomada de 230V AC e de fonte de energia elétrica
2. Abra a caixa do computador de acordo com o manual de operação da caixa.
3. Desligue todas as plugues da fonte anterior da placa principal e dos outros componentes do computador: disco rígido, leitor de cartões, discos ópticos, etc.
4. Remover a fonte da caixa do computador conforme indicado no manual do uso da caixa.
5. Instale a nova fonte de MODECOM à caixa de PC. Ligue os fios à placa principal e aos outros dispositivos na ordem inversa do que foi aplicado ao remover a fonte anterior.
6. Verifique que todos os componentes foram conectados corretamente.
7. Feche a caixa e ligue o cabo de alimentação à fonte e a tomada da rede elétrica 230V AC.
8. Verifique se o equipo funciona bem.

Procedimento em caso de problemas:

1. Assegurar-se de que todos os componentes do computador estão funcionando corretamente e não foram danificados antes da troca da fonte.
2. Verifique se a fonte está selecionada corretamente e é totalmente compatível com a configuração atual do computador.
3. Assegurar-se de que o cabo de alimentação AC 230V está devidamente conectado à fonte de alimentação e também à rede de energia.
4. Verifique se o botão "I / O" está na posição "I".
5. Verifique se todos os elementos do computador estão correctamente conectados, se as conexões estão ligados um ao outro, se não houver curto-circuitos ou outras irregularidades na montagem.
6. Verifique todos os elementos de ligação de computador entre si e em relação à fonte de alimentação

Escolhendo o modelo correto da fonte:

Por esta razão que há uma variedade de conjuntos de equipamentos e número elevado de modelos de fontes de alimentação com diferentes parâmetros técnicos, a escolha do cliente quanto à especificação da fonte e da configuração do computador no qual está instalado, não depende do fabricante. Para garantir uma operação contínua e insubstancial o usuário deve consultar a melhor seleção com o vendedor da fonte ou do computador. Reclamos de mau funcionamento da fonte, resultado de parâmetros inadequados que não correspondem à configuração do computador, não serão considerados.

Uma fonte de alimentação tem condensadores electrolíticos na sua construção que se secam por meio da utilização de longa duração e carga elevada. Portanto, recomenda-se combinar o desempenho da fonte com a demanda de todo o equipo de tal modo que a fonte pode operar com grande gama de potência. O seu desempenho nos parâmetros máximos pode resultar numa redução da vida útil da fonte, funcionamento instável das linhas de tensão saturadass e levar a avarias de diferentes tipos. Os parâmetros técnicos e a tabela das cargas eléctricas são colocados em cada fonte da MODECOM. Recomendamos fazer o controle e manutenção regular da fonte e dos outros elementos responsáveis pela refrigeração do equipamento, pelo menos uma vez por mês.

O fabricante não é responsável pelo mau funcionamento da fonte e danos que são o resultado de:

• deterioração ou destruição por força maior ou outro fator ambiental, por exemplo choque elétrico, incêndio, inundação, terremoto, umidade, calor excessivo, carga excessiva, condições altamente empoeiradas e falta de manutenção relevante.
• Desgaste natural dos elementos capacitivos, qualidade dos quais e duração de trabalho deles depende do seu uso.
• Modificação dos elementos e conexões origináis

Manutenção da fonte

A fonte tem de ser periodicamente limpada da poeira que vem da circulação do ar que passa através dela. Antes de fazer a limpeza com ar comprimido verificar de que a fonte está desligada da rede elétrica de 230V.

A limpeza deve ser feita ao ar livre ou em uma sala equipada em extractor de pó. A limpeza básica é a expiração da sujeira dentro do interior da fonte e das paletas da refrigeração. Se você não pode remover a sujeira com ar comprimido e é necessário inspecionar o interior da fonte, tem que se apresentar ao vendedor da fonte durante o período de garantia ou serviço de computador. Usar uma fonte contaminada pode resultar em mau funcionamento do computador, reduzindo a eficácia do sistema de refrigeração e levar a sérios danos.

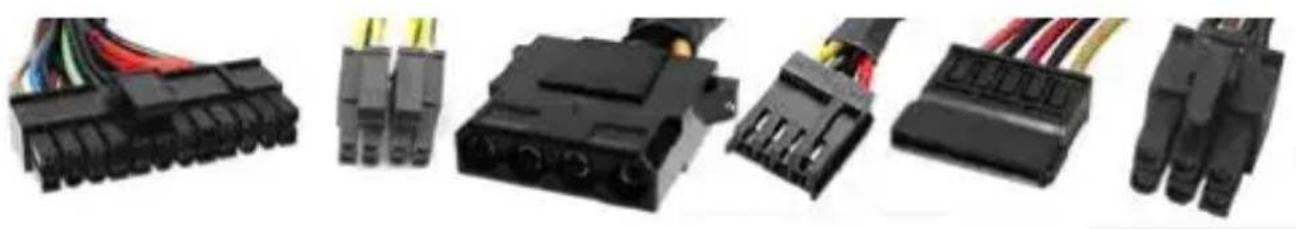

Conectores mais populares da fonte de alimentação:

1. Entrada
   -Toma 230V elétrica
2. Produção
3. Ficha de alimentação da placa principal MAINPOWER - 20 pins ou 24 pins (20 + 4)
4. Ficha de alimentação do processador ATX12V / P4 / EPS12V - 4 pins ou 4 + 4 pins

5. Ficha de alimentação dos dispositivos periféricos 4 pins MOLEX (discos rígidos HDD, unidades ópticas ODD)

6. Ficha de alimentação dos dispositivos periféricos de 4 pins mini-MOLEX (leitores de cartões, unidades de disco, etc.)

7. Ficha de alimentação dos dispositivos no padrão Serial ATA SATA (discos rígidos HDD, unidades ópticas ODD)
8. Ficha de alimentação dos cartões gráficos PCI-E - 6 pins ou 6 + 2 pins de acordo com as instruções e gráficos manuais do fabricante do cartão

A quantidade e tipo de pinos depende do modelo da fonte. Ao escolher o tipo da fonte, o usuário deve prestar atenção não só a sua capacidade, mas também ao número de pinos necessários para as ligações, o tamanho da fonte e forma de instalação na caixa. Algumas fontes de modelos MODECOM estão equipados em cabos modulares que permitem selecionar o número de fios necessários para a conexão.

Notas sobre a reciclagem

O produto está sujeito à Directiva 2002/96 / WE do Parlamento Européu e do Conselho Européu do dia 27 de Janeiro de 2003 (REEE) sobre resíduos de equipamentos eléctricos e electrónicos. Não é permitido jogar os dispositivos utilizados às lixeiras comuns. Estos dispositivos devem ser reciclados em pontos de recolha especial.

Mais informações sobre os produtos MODECOM pode encontrar na página www.modecom.eu

Este dispositivo foi desnehado e fabricado com materiais e componentes reutilizáveis de alta qualidade. Se o dispositivo, a sua embalagem, instruções, etc. são marcados com o símbolo de contêiner de lixeira riscado estão sujeitos a coleta seletiva de lixo doméstico, de acordo com a Directiva 2012/19 / UE do Parlamento Européu e do Conselho. Esta marca informa que o equipamento eléctrico e electrónico não deve ser descartado junto com o lixo doméstico depois de terem sido utilizado. O usuário é obrigado a carregar o equipamento usado para um ponto de recolha de resíduos de equipamentos eléctricos e electrónicos. Aqueles que dirigem esses pontos de coleta, incluin do pontos de recolha locais, lojas ou unidades comunáis fornecem o sistema conveniente que permite descartar esse tipo de equipamento. Ferramentas de gestão adequados de resíduos ajudam em prevenir consequências que são prejudiciáis para as pessoas e o meio ambiente que é o resultado de materiais perigosos utilizados no dispositivo, bem como armazenamento e processamento inadequado. A recolha selectiva de materiais ajuda em reci - clagem de resíduos domésticos e componentes dos quáis o dispositivo foi feita. A casa desempenha um papel crucial, contribuindo para reciclar e reutilizar os resíduos de equipamentos. Esta é a fase onde os conceitos básicos que influenciam em grande parte o ambiente é o nosso bem comum. As famílias também são um dos maiores usuários de pequenos electrodomésticos. Nesta etapa a gestão razoável ajuda e favorece a reciclagem. No caso de manuseio inadequado de resíduos, as penalidades fixas podem ser impostas de acordo com as leis nacionáis.
