Bronze 650W - PC Tápegység Volcano - Ingyenes használati útmutató

Termék típusa	PC tápegység
Márka	Volcano
Modell	Bronze 650W
Névleges teljesítmény	650 W
Tanúsítvány	80 PLUS Bronze
Bemeneti feszültség	AC 220-240 V, 50 Hz
Bemeneti áram	4-6 A
Alaplapi csatlakozó	1x 20+4 tűs
CPU csatlakozó	1x 4+4 tűs
PCI-E csatlakozó	1x 6+2 tűs
SATA csatlakozók	4x
Molex csatlakozók	3x
mini-Molex csatlakozók	1x
Méretek (kb.)	150 x 140 x 86 mm
Súly (kb.)	2 kg
Ventilátor	120 mm
Kábelezés	Nem moduláris
Védelmek	Túlterhelés, túlfeszültség, rövidzárlat
Használat	Beltéri, asztali számítógép
Karbantartás	Időszakos tisztítás sűrített levegővel
Biztonsági utasítások	Tisztítás előtt húzza ki, ne nyissa ki
Újrahasznosítás	WEEE megfelelő, vigye gyűjtőhelyre

Gyakran ismételt kérdések - Bronze 650W Volcano

Hogyan telepítsem a Volcano Bronze 650W tápegységet?

Húzza ki a tápkábelt a konnektorból és a tápegységből. Nyissa ki a számítógép házát, távolítsa el a régi tápegységet, ha van. Helyezze az új tápegységet a házba, és csatlakoztassa a kábeleket az alaplaphoz (20+4 tűs csatlakozó), a processzorhoz (4+4 tűs), a SATA, Molex stb. eszközökhöz. Zárja be a házat, és csatlakoztassa a tápkábelt. Győződjön meg róla, hogy a kapcsoló 'I' állásban van.

Mit tegyek, ha a tápegység nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a konnektorhoz és a tápegységhez. Győződjön meg, hogy az 'I/O' kapcsoló 'I' (be) állásban van. Ellenőrizze, hogy minden csatlakozó megfelelően be van nyomva. Ha a probléma továbbra is fennáll, próbáljon ki másik kábelt vagy konnektort. Végső esetben forduljon szakemberhez.

Kinyithatom a tápegység házát?

Nem, soha ne nyissa ki a házat. A tápegység nagyfeszültségű kondenzátorokat tartalmaz, amelyek kihúzás után is veszélyesek maradnak. A kinyitás érvényteleníti a garanciát, és áramütés veszélyével jár. Minden beavatkozást szakembernek kell végeznie.

Hogyan tisztítsam a tápegységet?

Húzza ki a tápegységet a konnektorból. Használjon sűrített levegőt a por kifújásához a ventilátorrácsokon keresztül. Ne használjon folyadékot. Végezze el ezt a tisztítást időszakosan (legalább havonta egyszer) a túlmelegedés elkerülése érdekében. Ha a szennyeződés továbbra is fennáll, forduljon szakemberhez.

Milyen tápegység teljesítmény ajánlott a számítógépemhez?

Forduljon az eladóhoz vagy szakemberhez a konfigurációjának megfelelő teljesítmény meghatározásához. Kerülje a tápegység folyamatos teljes terhelésen történő működtetését, mert ez csökkenti az élettartamát. A 650 W teljesítmény a legtöbb középkategóriás grafikus kártyával rendelkező felhasználói konfigurációhoz alkalmas.

Milyen csatlakozók járnak a tápegységhez?

A tápegység a következő csatlakozókkal érkezik:
- 1x 20+4 tűs alaplaphoz
- 1x 4+4 tűs CPU-hoz
- 1x 6+2 tűs PCI-E grafikus kártyához
- 4x SATA csatlakozó
- 3x 4 tűs Molex csatlakozó
- 1x 4 tűs mini-Molex csatlakozó

A Volcano Bronze 650W tápegység moduláris?

Nem, ez a modell nem moduláris. A kábelek fixen vannak rögzítve a tápegységhez. Moduláris kábelezéshez tekintse meg a Volcano sorozat más modelljeit.

Mi a teendő garanciális tápegység meghibásodás esetén?

Ne próbálja meg saját maga megjavítani. Vegye fel a kapcsolatot az eladóval vagy a Volcano vevőszolgálatával. A ház kinyitása érvénytelenítené a garanciát. Adja meg a vásárlás bizonylatát és a probléma leírását.

Hogyan ártalmatlanítsam a tápegységet élettartama végén?

Ne dobja a tápegységet a háztartási hulladékba. A WEEE irányelvnek megfelelően vigye elektromos és elektronikus hulladék gyűjtőhelyre (hulladékudvar, üzlet stb.). Ez lehetővé teszi az anyagok újrahasznosítását és elkerüli a környezeti kockázatokat.

Használhatom a tápegységet 110 V feszültséggel?

Nem, ez a tápegység kizárólag 220-240 V AC, 50 Hz bemeneti feszültségre készült. 110 V-on használva károsodhat vagy hibásan működhet. Ellenőrizze a régió specifikációit, és szükség esetén használjon transzformátort.

HASZNÁLATI ÚTMUTATÓ Bronze 650W Volcano

Használati utasítás MODECOM számítógéphez való tápegységhez

Bemutatás:

Köszönjük, hogy számítógépe számára a MODECOM márka által fémjelzett tápegység megvásárlása és beszerlése mellett döntött. A beszerelés és az első indítás előtt olvassa el ezt a használati útmutatót, valamint a tápegység megfelelő és hosszú távú működése érdekében tartsa be a biztonsági utasításokat.

Figyelmeztetés és biztonsági utasítások:

A PC tápegysége magas feszültséggel működő elektronikus eszköz, ami veszélyes az emberek egészségére vagy életére: AC 220-240V / 50Hz / 4-6A. Miután kihúzta a tápegységet a hálózatból, még hosszú ideig veszélyes magas feszültség van eltárolva a kondenzátorokban.

AC adapter kizárólag otthoni vagy irodai használatra lett tervezve asztali PC-hez.

Biztonsági okokól tartsa be az alábbi utasításokat, ellenkező esetben elveszti a garancia jogát:

• Ne érintse meg a tápegységet és a számítógépet nedves vagy vizes kézzel, illetve más nedves tárgyakkal!
• Ne tegye a számítógépet a tápegységgel fütőtest vagy más höforrás közelébe!
• Ne takarja le a számítógépen a ventilátort és a szellőzőket!
• Ne használja a tápegységet megnövekedett páratartalom esetén vagy poros kö- rülmények között!
• Ne nyissa ki és ne módosítsa a vezetékeket és / vagy csatlakozókat, valamint a tápegység egyéb alkatrészeit!
• Ne helyezzen tárgyakat a tápegység nyílásaiba!
• Ne távolítsa el a védjegyeket, pecséteket, címkéket vagy sorozatszámokat a tápegységről!
• Ne nyissa fel a tápegység burkolatát!

A burkolat indokolatlan nyitása, a mellékelt kábeleken kívüli más kábel használata, illetve a burkolat alá illetéktelen tárgyak beillesztése áramütést okozhat.

A számítógépbe a tápegység beszerelése / kicserélése:

Ajánlott, hogy a tápegység beszerelését hozzá értő szakember végezze el.

Mielött beszerelné vagy cserélné a tápegységet, kérjük, olvassa el a gépház, illetve a töb-

bi számítógép alkatrész használati utasítását. Bizonyosodjon meg róla, hogy a MODECOM tápegység megfelelően illeszkedik számítógépe beállításaihoz a műszaki paramétereket tekintve, valamint, hogy nem fog folyamatos üzemmódban maximális terheléssel működni. Ez lehetővé teszi a számítógépe rendszerének gördülékeny és hosszú távú működésének biztosítsát.

1. Húzza ki a tápkábelt az AC 230V-os fali konnektorból és a tápegységből.
2. Nyissa fel a gépházat, ahogy az azon lévő utasítások mutatják!
3. Válassza szét az összes hálózati csatlakozót az alaplapból és más alkatrészeket a számítógépből: merevlemezt, kártyaolvasót, optikai meghajtót..stb
4. Távolítsa el a tápegységet a számítógépházból a gépházon látható instrukciók alapján.
   5..Szerelje be az új MODECOM tápegységet a gépházba. Csatlakoztassa az alaplap kábeleit és más eszközöket a régi tápegység leszerelésének fordított sorrendjében.
5. Bizonyosodjon meg róla, hogy az összes alkatrész megfelelően van csatlakoztatva.
6. Csukja be a gépházat és csatlakoztassa a tápkábelt a tápegységhez és az AC 230V-os konnektrohoz.
7. Ellenőrizze, hogy számítógépe egész rendszere megfelelően működik-e.

Teendők probléma esetén:

1. Mielőtt a tápegységet beillesztené, bizonyosodjon meg róla, hogy a számítógép alkatrészei működőképesek és nem sérültek.
2. Bizonyosodjon meg róla, hogy a tápegység teljesen illeszkedik a számítógép aktuális beállításaihoz és teljesen kompatibilis vele.
3. Bizonyosodjon meg róla, hogy a tápkábel helyesen van csatlakoztatva a tápegységez és az AC 230V-os konnektorhoz is.
4. Ellenőrizze, hogy az "I/O" hálózati kapcsoló a következő helyzetben van: "I".
5. Ellenőrizze, hogy a számítógép összes alkatrésze megfelelően van-e csatlakoztatva, a csatlakozók jól egymáshoz illesztve, van-e rövidzárlat, vagy más rendellenesség az ösz-szeszerelés során.
6. Ellenőrizze, hogy megfelelő-e a számítógép összes alkatrészének a csatlakozása egy-máshoz és a tápegységhez.

A megfelelő tápegység kiválasztása:

A számítógépek, valamint a nagyszámú különböző technikai előírásokkal rendelkező tápegység modellek sokfélesége miatt, a gyártók nem befolyásolják a felhasználó választását a tápegység modelljét és jellemzőit illetően. Azt a beállítást használhatják, ami a számítógépbe be van szerelve. A megfelelő tápegység kiválasztását érintő kérdésben, amely biztosítja a hosszú és hiba mentes működést, a felhasználónak ajánlott a tápegység kereskedőjével konzultálnia, vagy azzal, akitől az egész számítógép szett származik. Bármely panasz, amely a tápegység meghibásodására hivatkozik, ami azért következett be, mert számítógépe beállításaihoz nem megfelelő modellt választott, nem köthető a gyártóhoz.

A PC tápegységben elektrolit kondenzátorok vannak, amik kiszáradnak hosszú távú nagy terhelés folyamán. Ezért azt javasoljuk, hogy a tápegység kimeneti teljesítményének hatásfokát számítógépe rendszerének szükségletei szerint válassza, így a tápegység állandóan nagy energia szintet tud tartani. A tápegység élettartamát lényegesen megrövidíti, ha állandóan maximális paraméterei szerint működteti, a túlterhelt vonalakon az instabil feszültség többféle meghibásodáshoz is vezethet. Minden MODECOM tápegységen megtalálja a műszaki és terhelési adatokat. Azt javasoljuk, hogy rendszeresen, de legalább havonta egyszer ellenőrizze és tartsa karban a tápegységet, valamint a többi alkatrészt, ami számítógépe hűtésért felel.

A gyártó nem felelős a tápegység helytelen használatából fakadó károkért:

• sérülés vagy megsemmisülés vis maior vagy környezeti tényező következtében; azaz elektromos kisülés, tűz, árvíz, földrengés, nedvesség, túlzott hő, túlzott terhelés, nagy menynyiségű por és a megfelelő karbantartás hiánya
• kapacitiv elemek természetes elhasználódása esetén, ahol a munka ideje és minősége jelentős mértékben függ a használattól
  -a tápegység alkatrészeinek és vezetékeinek módosítása esetén

A tápegység karbantartása:

A számítógép tápegységét időközönként meg kell tisztítani a szennyeződésektől, ami a belsejében átáramló levegő miatt keletkezhet. A sűrített levegős tisztítás előtt a tápegységet ellenőrizze, hogy ki van-e húzva a 230V-os hálózatból.

A tápegység tisztítását ajánlott az épületen kívül elvégezni, vagy egy szobában, ahol beépített por-elszívó rendszer van. Az alaptisztítás magában foglalja a kosz kifújását a tápegységből és a ventilátorból. Ha a szennyeződés nem távolítható el sűrített levegő segítségével és beavatkozásra van szükség a tápegység belső részében, kérjük, vigye el a teméket az eladóhoz amíg a garanciális / jótállási időszak tart, vagy specializálódott számítógép szervizbe. A szennyezett tápegység használata a számítógép hibás működéshez vezethet, ami csökkentheti a hűtőrendszer hatékonyságát és komoly sérülésekhez vezethet.

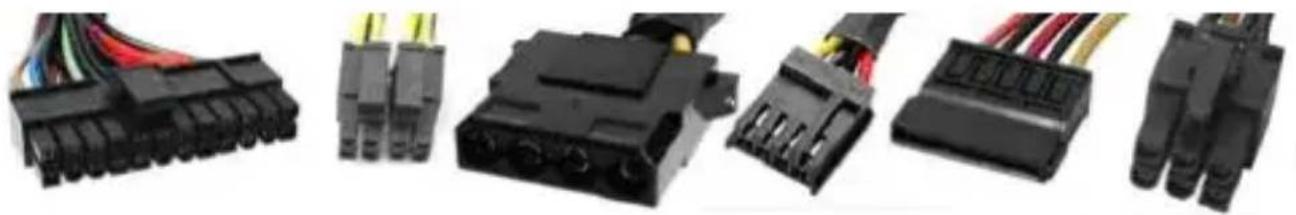

A számítógép tápegységének leggyakoribb konnektorai:

1. Bemenet:
2. 230V-os konnektor
3. Kimenet:
4. alaplap hálózati csatlakozó, főkapcsoló 20pin vagy 24pin (20+4)
5. CPU hálózati csatlakozó ATX12V / P4 / EPS12V - 4 pin vagy 4+4 pin
6. 4 pin perifériás hálózati csatlakozó, MOLEX (HDD merevlemez, ODD optikai meghajtó)

7. 4 pin perifériás hálózati csatlakozó, MINI MOLEX (kártyaolvasó, floppy meghajtó, stb.)

8. perifériás hálózati csatlakozó Serial ATA szabvány, SATA (HDD merevlemez, ODD optikai meghajtó)

9. grafikus kártya hálózati csatlakozó, PCI-E - 6 pin vagy 6+2 pin : a grafikus kártya gyár-tója által ajánlott

A csatlakozók száma és típusa a tápegység modelljétől függ. A tápegység kiválasztásakor, ne csak a megszabott teljesítményt, hanem a szükséges mennyiségű és tipusú csatlakozót, a tápegység méretét, és a gépházba való beszerelésének módját is vegye figyelembe.

Selejtezési irányelvek:

Ez a termék az Európa Parlament 2002/96/ EC irányelve, és az Európai Tanács 2003. január 27-i gyűlésének tárgya alapján elektromos és elektronikus berendezés tipusú hulladéknak minősül.

Tiltott az elektromos és elektronikus háztartási hulladékok kidobása. Ezeket az eszközöket a kijelölt gyűjtőhelyekre kell elhelyezni.

További MODECOM márka termékeit érintő információkért, kérjük látogasson el a következő weboldalra: www.modecom.eu.

Ez az eszköz kiváló minőségű újrahasznosítható anyagokból és alkatrészekből készült. Ha az eszköz csomagolása, használati utasítása..stb. keresztbe áthúzott hulladéktárolóval van megjelölve, azt jelenti, hogy az Európai Parlament és a Tanács 2012/19/EU irányelve vonatkozik rájuk az elkülönített hulladékgyűjtés vonatkozásában. Ez a jelölés arról informál, hogy az elektromos és elektronikus berendezéseket nem szabad a többi háztartási hulladékkal együtt kidobni. A használónak kötelessége a használt berendezést az elektromos és elektronikus hulladékgyűjtő pontokon leadnia. Azok, akik ilyen gyűjtőhelyeket működtetnek, mint például helyi gyűjtő pontok, boltok vagy kommuna egységek, lehetővé teszik, hogy a leselejtezni kívánt terméket kényelmesen le tudják adni a használók. A megfelelő hulladékkezelés lehetővé teszi az olyan következmények elkerülését, amik károsak az ember egészségére és a környezetre az eszközökből származó veszélyes anyagok, valamint ezek nem megfelelő tárolása és feldogozása miatt. A szelektív háztartási hulladékgyűjtés elősegíti az adott eszköz anyagainak és alkatrészeinek újrefelhasználását. A háztartások jelentős mértékben hozzájárulnak a kiselejtezett berendezések újrafelhasználásához és újrahasznosításához. Ezen a szinten lehet az alapokat kialakítani, amik a környezetet nagyban befolyásolják a közjó érdekében. A háztartások az egyik legnagyobb kis elektromos berendezés felhasználók. Ezen a szinten az ésszerű menedzsment nagyban segíti az újrahasznosítást. Nem megfelelő hulladékkezelés esetén, fix szankciókat lehet alkalmazni a nemzeti jogi előírások alapján.
