HEX 850W GOLD - Tápegység Volcano - Ingyenes használati útmutató

Terméktípus	PC tápegység (belső tápegység)
Márka	Volcano
Modell	HEX 850W GOLD
Névleges teljesítmény	850 W
Energiahatékonyság	80 PLUS Gold tanúsítvány
Bemeneti feszültség	AC 220-240 V, 50 Hz, 4-6 A
Fő csatlakozó	20+4 tűs alaplapi csatlakozó
CPU csatlakozó	ATX12V / P4 / EPS12V 4+4 tűs
Periféria csatlakozók	Molex 4 tűs, Mini-Molex 4 tűs
SATA csatlakozók	Igen (Serial ATA)
Grafikus kártya csatlakozók	12V HPWR (modelltől függően)
Kompatibilitás	Asztali számítógépek, szabványos konfiguráció
Beépített védelem	Túlfeszültség, túláram, rövidzárlat, túlmelegedés elleni védelem
Hűtés	Ventilátor (levegőfújás)
Karbantartás	Rendszeres tisztítás sűrített levegővel, tisztítás előtt húzza ki a hálózati csatlakozót
Biztonság	Ne nyissa ki a házat, ne használja nedves kézzel, kerülje a nedvességet és a port
Javíthatóság	Bízza szakemberre; a jogosulatlan nyitás érvényteleníti a garanciát
Garancia	Feltételes garancia (lásd a feltételeket)
Körülbelüli méretek	Szabványos ATX (a leírásban nincs pontosítva)
Körülbelüli súly	Kb. 1,5-2 kg (becsült)
Környezetvédelmi információk	Megfelel a WEEE irányelvnek, kötelező újrahasznosítás

Gyakran ismételt kérdések - HEX 850W GOLD Volcano

Hogyan telepítsem a Volcano HEX 850W GOLD tápegységet?

Húzza ki a tápkábelt a konnektorból, nyissa ki a PC házát, csatlakoztassa le a régi tápegységet, helyezze be az újat, csatlakoztassa a kábeleket az alaplaphoz és a perifériákhoz, majd zárja le és dugja be a kábelt. További részletekért lásd a kézikönyvet.

Milyen csatlakozók járnak az HEX 850W GOLD-hoz?

A csatlakozók a következők: 20+4 tűs alaplapi, 4+4 tűs CPU, Molex 4 tűs, Mini-Molex, SATA, és egy 12V HPWR grafikus kártya csatlakozó (modelltől függően).

Kinyithatom a tápegység házát javítás céljából?

Nem, a jogosulatlan nyitás áramütés veszélyének teszi ki és érvényteleníti a garanciát. Bízzon minden javítást szakemberre.

Hogyan tisztítsam a tápegységet?

Húzza ki a tápegységet a hálózatból, majd sűrített levegővel fújja ki a port a belsejéből és a ventilátor lapátjairól. Végezze el ezt a műveletet rendszeresen, legalább havonta egyszer.

Melyek a legfontosabb biztonsági óvintézkedések?

Ne érintse meg a tápegységet nedves kézzel, kerülje a nedvességet és a port, ne akadályozza a ventilátorokat, és mindig húzza ki a hálózatból bármilyen beavatkozás előtt. A belső feszültség még kihúzás után is veszélyes marad.

Mit tegyek, ha a számítógép nem indul el a telepítés után?

Ellenőrizze, hogy a tápkábel megfelelően be van-e dugva, a kapcsoló „I” állásban van-e, minden csatlakozó megfelelően be van-e téve, és nincs-e rövidzárlat. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Hogyan válasszam ki a megfelelő tápegység teljesítményt a PC-mhez?

Számítsa ki a komponensek (alaplap, processzor, grafikus kártya, merevlemezek) teljes fogyasztását. A tápegység ne működjön folyamatosan teljes terhelésen; hagyjon legalább 20% tartalékot. A 850W-os modell csúcskategóriás játék konfigurációhoz alkalmas.

A tápegység kompatibilis minden házzal?

A szabványos ATX formátum a legtöbb asztali házba illeszkedik. Ellenőrizze a ház méreteit és a rögzítési elrendezést. Egyes házak speciális formátumot igényelnek.

Mit jelent a 80 PLUS Gold tanúsítvány?

Legalább 87%-os hatékonyságot garantál 100%-os terhelésnél, és akár 90%-ot 50%-os terhelésnél. Ez csökkenti a fogyasztást és a hőleadást.

Hogyan hasznosítsam újra a régi tápegységemet?

Ne dobja a háztartási hulladékba. Vigye vissza egy WEEE (elektromos és elektronikus berendezések hulladéka) gyűjtőhelyre vagy a kereskedőjéhez. Az újrahasznosítás lehetővé teszi az anyagok visszanyerését.

HASZNÁLATI ÚTMUTATÓ HEX 850W GOLD Volcano

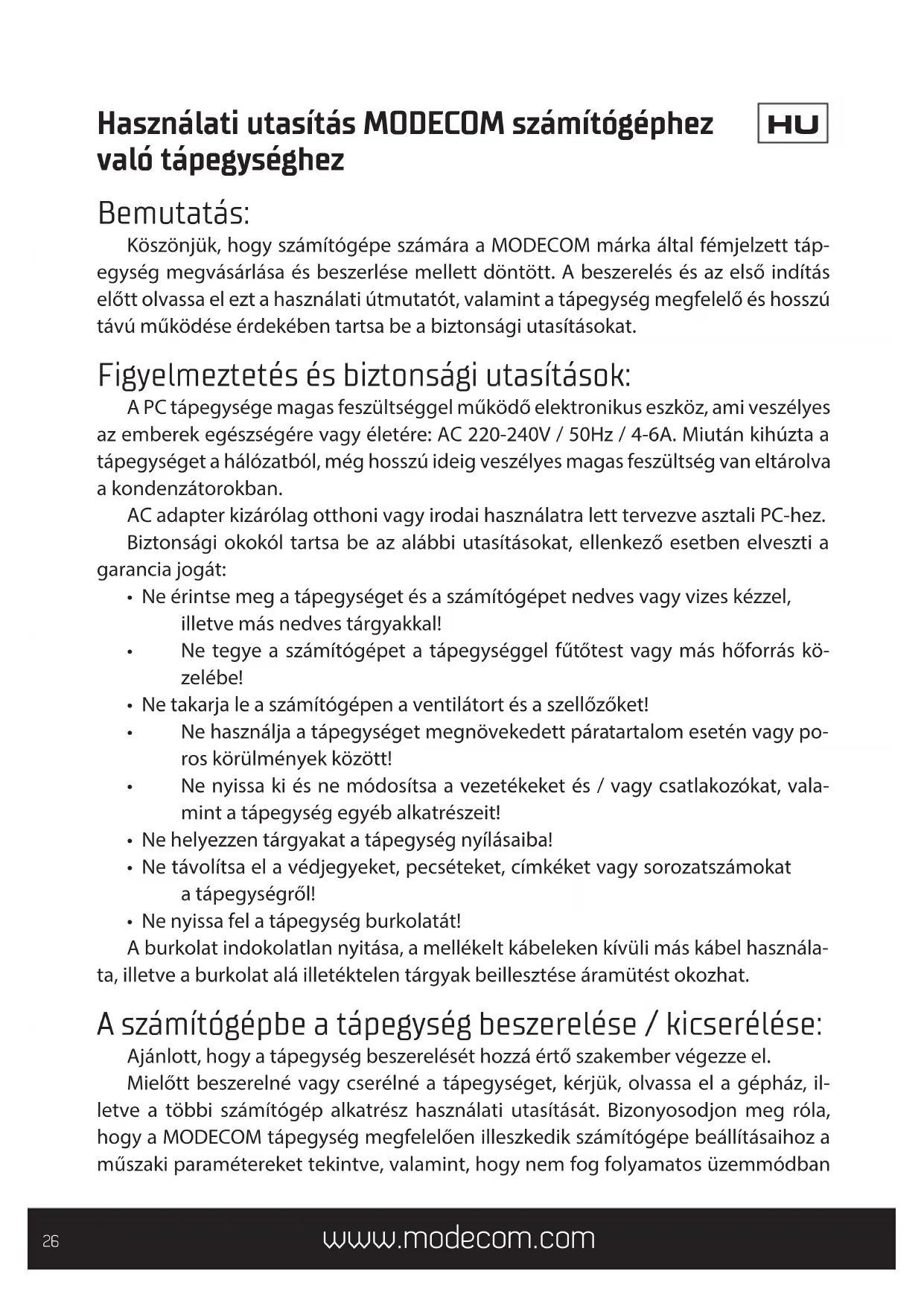

Használatiutasítás MODECOM számítogéphez való pátegységhez

Bemutatas:

Koszönjuk, hovy szamitógepe szamára a MODECOM marka által fémjelzett pátegység megvasárlása és beszerlése mellett dontött. A beszerelés és az elő indítás elött olvassa el ezt a használati utmutató, valamint a pátegység megfelelo és hosszú távú mücködése érdekében tartsa be a biztonsági utasításokat.

Figyelmeztétés ésbiztonságiutasítások:

A PC tapegysége magas feszültseggel mückö elektronikus eszköz, ami veszelyes az emberek egészsegére vagy életère: AC 220-240V / 50Hz / 4-6A. Miután kihúzta a tapegységet a halózataból, meg hosszú ideig vszélyes magas feszültseg van eltarolva a kondenzátorokban.

AC adapter kizárólag otthoni vagy irodai használatralett tervezve asztali PC-hez.

Biztonsági okokól tartsa be az alábbiutasításokat, Ellenkező esetben elvesszti a garancia jogát:

• Ne érintse meg a tapegységet és a számítógépet nedves vagy vizes kézzel, illetve más nedves tárgyakkal!
• Ne tegye a szamítógépet a páegységgel fútôtest vagy más hóforras közelébe!
• Ne takarja le a szamitógépen a ventilatór és a szellozőket!
• Ne használja a pátegységet megnövekedett páratartalom eseten vagy po-roş körülmenyek kozott!
• Ne nyissa ki és ne MODOSITSa a gezetékeket és / vagy csatlakozókat, valamint a pátegység egyeb alkatrészeit!
• Ne helyezzen tárgyakat a pátegység nyílásaiba!
• Ne távolítsa el a védjegyeket, pecséteket, címkéket vagy sorozatszámokat a pápegysegról!
• Ne nyissa fel a tapegység burkolatát!

A burkolat indokolatlan nyitasa, a mellekelt kabeleken kivuli mas kabel hasznalata, illetve a burkolat ala illetektelen targyak beillesztese aramutest okozhat.

A számítógépbe a pátegység beszerelése / kicserélése:

Ajánlott, hogy a pátegység beszerelését hozzá ertő szakember végezze el.

Mielott beszerelné vagy cserélné a tapegységet, kérjuk, olvassa el a gépház, illetve a többi szamítógep alkatrész használati utasításat. Bizonyosodjon meg rola, hogy a MODECOM tapegység megfeleloen illeszkedik szamítógépe beállitásaihoz a muszaki paramétereket tekintve, valamint, hogy nem fog folyamatos üzemmodban

maximalis terheléssel mücködni. Ez lehetové teszi a szamitógepe rendszerénék gordülékeny és hosszú távú mücködénék biztositsat.

1. Húzza ki a tákábelt az AC 230V-os fali konnektorból és a pápegységból.
2. Nyissa fel a gépházat, ahogy az azon lévoutasítások mutatják!
3. Valassza szét az összes halózati csatlakozót az alaplapból és más alkatrészeket a számítógpól: merevlemezt, kártyaolvasót, optikai meghajtót...stb
4. Távolítsa el a pátegységet a számítógepházból a gépházon láthato instrukciók alapján.
5. Szerelje be az uy MODECOM tapegységet a gépházba. Csatlakoztassa az alaplap kábeleit és más eszközöket a régi tapegység leszerelésénék fordított sorrendjényen.
6. Bizonyosodjon meg rola, hogy az összes alkatrész megfeleloen van csatlakoztatva.
7. Csukja be a gépházat és csatlakoztassa a pátkábelt a pátegységhez és az AC 230V-os konnektrohoz.
8. Ellenorizze, hogy szamitogepe egesz rendszere megfeleloen mukodik-e.

Teendők problema esétén:

1. Mielott a tapegységet beillesztene,Bizonyosodjon meg rola, hogy a szamitogep alkatreszei mukodoképesek es nem sérultek.
2. Bizonyosodjon meg rola, hovy a tapegység teljesen illeszkedik a szamítogép aktuális beallitásaihoz és teljesen kompatibilis vele.
3. Bizonyosodjon meg rola, hogy a tapkabel helyesen van csatlakoztatva a tapeqyssegez es az AC 230V-os konnektorhoz is.
4. Ellenorizze, hovy az "I/O" halózati capcsolá a követkežǒ helyzetben yan: "I".
5. Ellenorizze, hogy a szamitogep összes alkatrésze megfeleloen van-e csatlakoztatva, a csatlakozok jol egymashoz illesztve, van-e rovidzárlat, vagy mas rendellenesség az összeszerelés soran.
6. Ellenorizze, hogy megfelelo-e a szamitogep osszes alkatreszenek a csatlakozasa eqymashoz es a tapegységhez.

A megfelelo tapegység kivalasztasa:

A szamítogepek, valamint a nagyszámú kūlönboző technikai elóirásokkal rendelkező pátegység modellek sokfélesége miatt, a gyartok nem befolyasolják a felhasználo valasztásat a pátegység modelljét és jellemzőit illetöen. Azt a beallitást hasznalhatjak, ami a szamítogepe be van szerelve. A megfelelo pátegység kivalasztásat érintő kerdésben, amelybiztositja a hosszú es hiba mentes muködest, a felhasználonak ajánlett a pátegység kereskedöjével konzultánlvia, vagy azzal, akitol az egész szamítogepe szett származik. Barmely panasz, amely a pátegység meghibásodására

hivatkozik, ami azert kovetkezett be, mert szamitógepe beallitásaihoz nem megfelelo modell választott, nem kothető a gyartóhoz.

A PC tapegységben elektrolit kondenzátorok vannak, amik kiszáradnak hosszú támnu nagy terhelés folyamán. Ezert azt javasoljuk, hogy a tapegység kimeneti teljesitmenyének hatásfokát számítogepe rendszerének szükségletei szerint valassza, igy a tapegység állandoan nagy energia szintet tud tartani. A tapegység élettartamát lényegesen megroviditi, ha állandoan maximalis paramétreri szerint muködteti, a tulterhelt vonalakon az instabil feszültség tobbféle meghibásodáshoz is gezethet. Minden MODECOM tapegységen megtalálja a mžsaki és terhelési adatokat. Azt javasoljuk, hogy rendszeresen, de legalább havonta egyszer Ellenőrizze és tartsa karban a tapegységet, valamint a tobbi alkatrészt, am számítogepe hütésérfelel.

A gyártó nem felelos a pátegység helytelen hasznalataból fakado károkér:

• séruples vagy megsemisulés vis maior vagy környezeti tenyező kovetkeztében; azaz elektramos kisulés, tuz, arviz, foldrengés, nedvesség, tulzott ho, tulzott terhelés, nagy mennyiségú por és a megfelelo karbantartás hianya
• kapacitiv elementek természetes elhasznalódása esétén, ahol a munka ideje és minósege jelentós mértékben fugg a hasznalattól
  -a tapegység alkatrészeinek és gezetékeinek modositása esétén

A páegység karbantartása:

A szamítogép páegységét időközönként meg kell tisztitani a szennyeződésektől, ami a besejében átaramló levego miatt keletkezhet. A süritett levegős tisztitás elott a páegységet Ellenőrizze, hogy ki van-e húzva a 230V-os halózataból.

A tapegység tisztitásat ajánlott az épúlen kívül elvegezni, vagy egy szobában, ahol beépītét por-elszívo rendszer van. Az alaptisztítás magában foglalja a kosz ki-fujásat a tapegységból és a ventilatorból. Ha a szennyezóús dem átvolithato el sürī-tett levego segítségevel és beavatkozasra van szükség a tapegység belso résében, kérjuk, vigyel a teméket az eladóhoz amig a garanciális / jotallási idószak tart, vagy specializálodott számítógp szervizbe. A szennyezett tapegység használata a szamítógp hibás mücködeshez gezethet, amicsjokkentheti a hútorendszer hatékonyságát és komoly sérülsekhez gezethet.

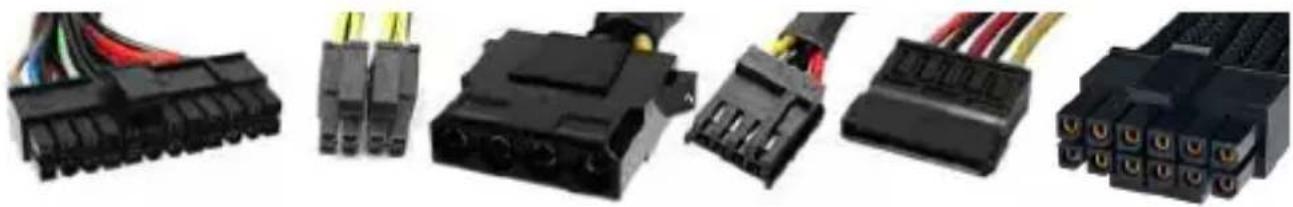

A számítógp páegységénének leggyakoribb konnektorai:

1. Bemenet:
2. 230V-os konnektor
3. Kimenet:
4. alaplap halózati csatlakozó, fókapcsoló 20pin vagy 24pin (20+4)
5. CPU halózati csatlakozó ATX12V / P4 / EPS12V - 4 pin vagy 4+4 pin

6. 4 pin periféris halózati csatlakozó, MOLEX (HDD merevlemez, ODD optikai meghajtó)

7. 4 pin periféris halózati csatlakozó, MINI MOLEX (kártyaolvasó, floppy meghajtó, stb.)

8. periféris hálózati csatlakozó Serial ATA szabvány, SATA (HDD merevlemez, ODD optikai meghajtó)
9. grafikus kártya halózati csatlakozó, 12V HPWR : a grafikus kártya gyártója által ajánlott

A csatlakozók száma és típusa a pátegység modelljétól fugg. A pátegység kivalasztásakor, neCsak a megszabott teljesítmenyt, hanem a szükséges mennyiségú és tipusu csatlakozót, a pátegység méretét, és a gépházba valo beszerelésénék modjat is vegye figyelembe.

Ez az eszkocz kivalo minosegu ujrahasznosithato anyagokbol es alkatreszekbol keszult. Ha az eszkocz csomagolasa, hasznalati utasitasa..stb. keresztbe athuzott hulladektkaroloval van megelolve, azt jenti, hagy az Europai Parliament es a Tanacs 2012/19/EU iranyelve vonatkozik rajuk az elkunitett hulladekgyujtes vonatkozasaban. Ez a jelolés arrol informál, hagy az elektramos es elektronikus berendezeseket nem szabad a tobbi hazartasi hulladekkal egyutt kidobni. A hasznalonak kotelessege a hasznalt berendezest az elektramos es elektronikus hulladekgyujto pontokon leadnia. Azok, akik ilyen gyujtohelyeket mukodtetnek, mint peldaul helyi guyjto pontok, boltok vagy kommuna egysegek, lehetove teszik, hagy a leselejtzejni kivant termeket kenyelmesen le tudjak adni a hasznalok. A megfelelo hulladekkezeler heletove teszi az oyan kovetkezmenyek elkerulsesét, amik karosak az ember egeszsegere es a kornyezetre az eszkozkbol szarmazo veszelyes anyagok, valamint ezek nem megfelelo taro-lasa es feldogozasa miatt. A szelektiv hazartasi hulladekgyujtes elosegiti az adott eszkoz anyagainak es alkatrészeinek uyrefelhasznalasat. A hazartasok jentos mertekben hozzajárulnak a kiselejtetzett berendzesek uyrafelhasznalasahoz es ujrahasnositasahoz. Ezen a szinten lehet az alapokat kialakitani, amik a kornyezetet nagybanbefolyasoljak a kozjo erdekében. A hazrtasok az ewyk legnagyobb kis elektramos berendezes felhasznalok. Ezen a szinten az esszeru menedzsment nagyban segiti az ujrahasnositast. Nem megfelelo hulladekkezel eseten, fix szankciokat lehet alkalmazni a nemzeti jogi elorások alapjan.
