HEX 850W GOLD - Sursă de alimentare Volcano - Manual de utilizare gratuit

Tip de produs	Alimentare pentru PC (bloc de alimentare intern)
Marcă	Volcano
Model	HEX 850W GOLD
Putere nominală	850 W
Eficiență energetică	Certificare 80 PLUS Gold
Tensiune de intrare	AC 220-240 V, 50 Hz, 4-6 A
Conector principal	20+4 pini pentru placa de bază
Conector CPU	ATX12V / P4 / EPS12V 4+4 pini
Conectori periferici	Molex 4 pini, Mini-Molex 4 pini
Conectori SATA	Da (Serial ATA)
Conectori placă grafică	12V HPWR (în funcție de model)
Compatibilitate	Calculatoare desktop, configurație standard
Protecții integrate	Protecție împotriva supratensiunii, supracurentului, scurtcircuitului, supraîncălzirii
Răcire	Ventilator (suflare aer)
Întreținere	Curățare periodică cu aer comprimat, deconectați înainte de curățare
Siguranță	Nu deschideți carcasa, nu folosiți cu mâinile ude, evitați umezeala și praful
Reparabilitate	Încredințați unui profesionist; deschiderea neautorizată anulează garanția
Garanție	Garanție condiționată (vezi condițiile)
Dimensiuni aproximative	Standard ATX (neprecizat în instrucțiuni)
Greutate aproximativă	Aproximativ 1.5-2 kg (estimat)
Informații de mediu	Respectă directiva DEEE, reciclare obligatorie

Întrebări frecvente - HEX 850W GOLD Volcano

Cum se instalează alimentarea Volcano HEX 850W GOLD?

Deconectați cablul de alimentare de la priză, deschideți carcasa PC-ului, deconectați vechea alimentare, plasați-o pe cea nouă, conectați cablurile la placa de bază și la periferice, apoi închideți și conectați cablul. Pentru mai multe detalii, consultați manualul.

Ce conectori sunt furnizați cu HEX 850W GOLD?

Conectorii includ: 20+4 pini pentru placa de bază, 4+4 pini pentru CPU, Molex 4 pini, Mini-Molex, SATA, și un conector pentru placa grafică 12V HPWR (în funcție de model).

Pot deschide carcasa alimentării pentru a o repara?

Nu, deschiderea neautorizată expune la riscuri de șoc electric și anulează garanția. Încredințați orice reparație unui profesionist.

Cum se curăță alimentarea?

Deconectați alimentarea de la rețea, apoi folosiți aer comprimat pentru a sufla praful în interior și pe palele ventilatorului. Efectuați această operațiune periodic, cel puțin o dată pe lună.

Care sunt măsurile de siguranță esențiale?

Nu atingeți alimentarea cu mâinile ude, evitați umezeala și praful, nu blocați ventilatoarele și deconectați întotdeauna înainte de orice intervenție. Tensiunea internă rămâne periculoasă chiar și după deconectare.

Ce fac dacă computerul meu nu pornește după instalare?

Verificați dacă cablul de alimentare este bine conectat, dacă întrerupătorul este pe « I », dacă toți conectorii sunt introduși corect și dacă nu există scurtcircuit. Dacă problema persistă, consultați un profesionist.

Cum aleg puterea corectă a alimentării pentru PC-ul meu?

Calculați consumul total al componentelor dumneavoastră (placă de bază, procesor, placă grafică, discuri). Alimentarea nu trebuie să funcționeze continuu la sarcină maximă; prevedeți o marjă de cel puțin 20%. Modelul 850W este potrivit pentru o configurație de gaming de ultimă generație.

Este alimentarea compatibilă cu toate carcasele?

Formatul standard ATX se potrivește majorității carcaselor desktop. Verificați dimensiunile carcasei dumneavoastră și dispunerea fixărilor. Unele carcase necesită un format specific.

Ce înseamnă certificarea 80 PLUS Gold?

Aceasta garantează un randament energetic de cel puțin 87% la 100% sarcină și până la 90% la 50% sarcină. Aceasta reduce consumul și căldura disipată.

Cum reciclez vechea mea alimentare?

Nu o aruncați la gunoiul menajer. Duceți-o la un punct de colectare DEEE (deșeuri de echipamente electrice și electronice) sau la dealerul dumneavoastră. Reciclarea permite recuperarea materialelor.

MANUAL DE UTILIZARE HEX 850W GOLD Volcano

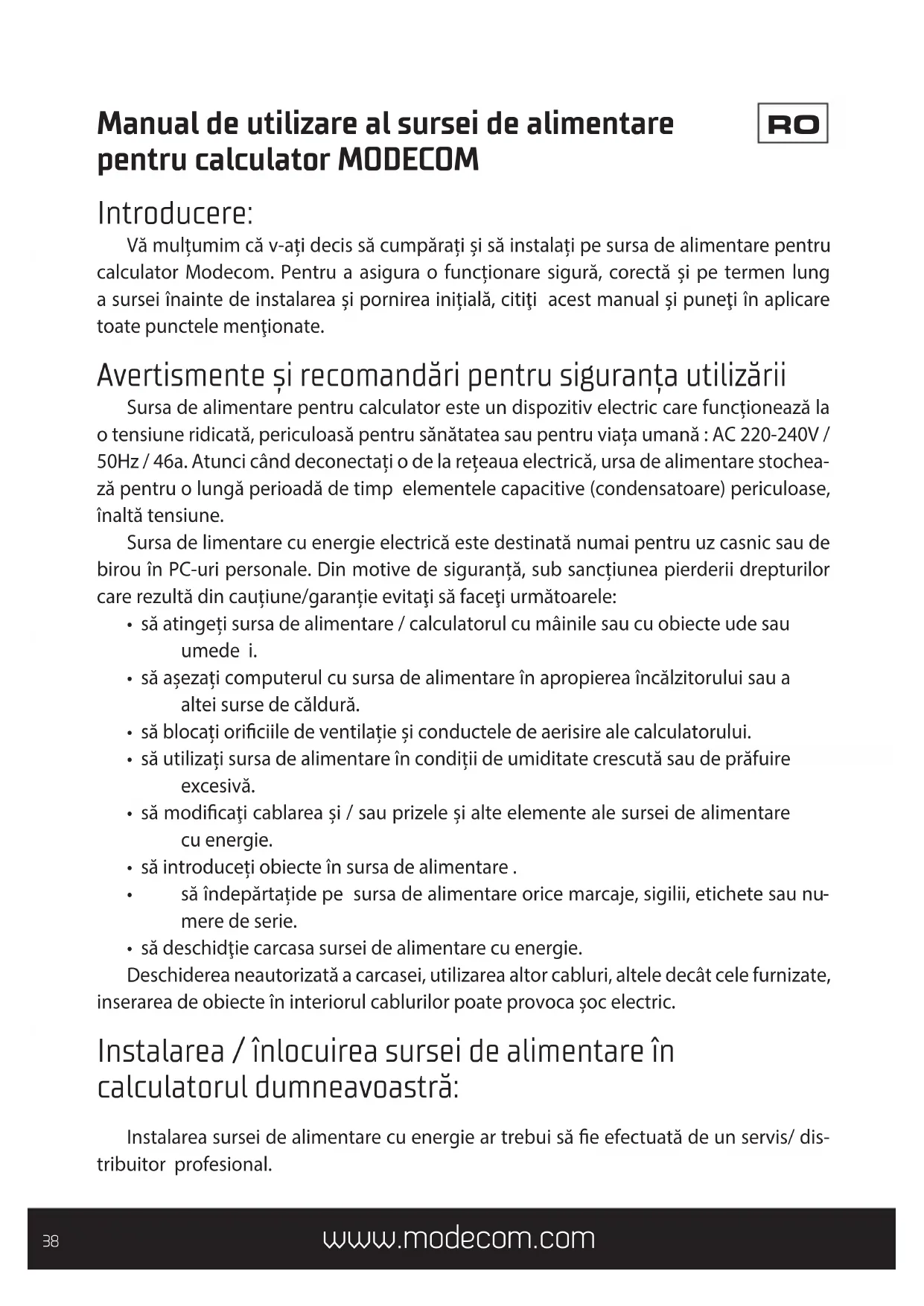

Manual de utilizes al sursei de alimentare pentru calculator MODECOM

Introducere:

Vă multțumim că v-ați decis să cumpăratiși să instalăti pe sursa de alimentare pentru calculator Modecom. pentru a asigura o functiONare sigură, corectăși pe termen lung a sursei înunte de instalareași pornirea initială, citiți acest manualși puneti în aplicare.toate punctelementionate.

Avertismente si recomandari pentru siguranta Utilizarii

Sursa de alimentare pentru calculator este un dispositiv electric care functionează la o tensiune ridicata, periculoasă pentru sanătatea sau pentru viața umană : AC 220-240V / 50Hz / 46a. Atunci candeconectă i de la rețeaua electrică, ursa de alimentare stochează pentru o lungă perioada de tamp elementele capacitive (condensatoare) periculoase, inaltă tensiune.

Sursa de limentare cu energia electrică este destinata numai pentru uz casnic sau de birou în PC-uri personale. Din motive de siguranta, sub sanctiunea pierderii drepturilor care rezulta din cautiune/garantiie evitatei să faceți următoarele:

• să atingeti sursa de alimentare / calculatorul cu mainile sau cu obiecte ude sau umede i.
• sa aseza ti computerul cu sursa de alimentare in apropierea incalzitorului sa a altei surse de caldură.
• să blocati orificiile de ventilatie si conducptele de aeresire ale calculatorului.
• sautilazi sursa de alimentare in condiiti de umiditate crescuta sau de prafuire excessiva.
• sa modificaţi cablarea Şi / Sau prizele Şi alte elemente ale sursei de alimentare cu energia.
• să introduceti objeciţe în sursa de alimentare.
  sàndepartaţide pe sursa de alimentare orice marcaje, sigilii, etichete sau numere de série.
• să deschidtie carcasă sursei de alimentare cu energia.

Deschiderea neAutorizata a carcasei, utilizes area altor cabluri, altele decat cele furnizate, inserarea de obiecte in interiorul caburilor poate provoca soc electric.

Instalarea / ^inlocuirea sursei de alimentare ^in calculatorul dumneavoastră:

Instalarea sursei de alimentare cu energia ar trebui să fie efectuata de un servis/ distribuitor professionnel.

Inainte de a instalala sau de a inlocui sursa de alimentare, consultati instruciunile de utilizes are carcasei si a alter componente ale calculatorului. Asigurati-va c sursa de alimentare cu energia Modecom este adaptata in mod corespunzator la configuraia calculatorului in ceea ce priveste parametrii tehnici si nu va functiona cu o sarcina maxima in mod continuu, ceea ce va permitteduna functiorare si mentinerea unei durate lungi de viata a systemului computerului.

1. Deconnectaţi cablul de alimentare de la priza de curent alternativ 230V Şi sursa de alimentare.
2. Deschideţi calculatorul urmând instrucțiunile de pe carcasă.
3. Deconnectaşi toate prizele sursei vechi de alimentare de la placă de bazăși alte componente ale calculatorului: hard disk-ul, cititoarele, suporturile optice de stocare a datelor, etc..
4. Scoateşisursa de alimentare de la calculator urmând instruţiunile de pe carcasă.
5. Instalați nous a sursă de alimentare Modecom. Conectați caburile cu placă de bazăși cu alte dispositive în ordinea inversă față de ordinea de la demontarea sursei de alimentare vechi.
6. Asiguraţi-vă că toate componentele sunt conectate in mod corespunzător.
7. Inchidei carcasa si conecta cablul de alimentare la adaptor si la przy retelei alimentare AC 230V.
8. Sprawdzić poprawnosć dzialania zestawu komputerowej.

Procedura in cazul unor probleme:

1. Asigurați-vă că toate componentele sunt sunt în stare de fonctionareși nu au fost deteriorate înante de a înlocui sursa de alimentare.
2. Verificazioni daca sursa de alimentare este corect corelata cu configurația actuală a calculatoruluiși este pe deplin compatibil cu aceasta.
3. Asigurați-vă că cablul de alimentare de 230V este corect conectat atât la sursa de alimentareși că si la przyda de alimentare.
4. Verificati dacă butonul "I / O" al alimentatorului este setat in poziția "I"
5. Verificazioni dacà toate componentele computerului au fost conectat corect, connectorii adera in mod corespunzător unul cu celalalt, dacà există un scurt circuit sau alte anomali de asamblare.
6. Verificazioni conexiunea tuturor componentelor computerului unul cu altei ci surls de alimentare.

Alegerea modelului adecvat de sursa de alimentare:

Din cauza diversitài seturilor de calculatoare si a numarului mare de modele surse de alimentare cu energia electrica cu diferite specificazioni tehnice, producatorul nu influentează alegerea utilizatorului cu privire la specificazioni sursei de alimentare cu energia electrica si la configurația computerului適用ata in care este instalata aceasta. Chestiunea

alegerii unei surse de alimentare adecvata caret sa asigure o functionare lunga sfarabe problempentru utilizatorul trebuie consultata cu vanzatorul sursei sau al setului pentru calculator. Orice reclamaatii privind defeciunile sursei de alimentare cauzata de adaptarea necorespunzatoare a parametrilor sai la configuraia calculatorul nu va fi luata in considerare de catre producător.

Sursa de alimentare pentru calculator include in structura sa condensatoare electrolitice sale, care se usucă în timul functiionarii pe termen lung la sarcină ridicata. Prin urmare, se recomanda adaptarea randamentului de current a sursei de alimentare la nevoile systemului computerului, astfel incât alimentarea cu energia electrică sa functioneze în mod continuu cu o rezerva de putere mare. Functionarea continua la performanță maxima poate duce la scurtarea considerabila a duratei de viță a sursei de alimentare, la o functioniare instabilită pe liniile de supraincarcateși la tot felul de defe cate. Specificatiile tehniceși tabelul sarcinilor pe liniile conducfoare de current se aflâ pus pe fiecare sursă de alimentare cu energia Modeco. Vă rugămăș verificatiși intrețineși sursa de alimentare, precumși elementele responsabile pentru răcirea systemului computerului periodic, cel puțin o dataș pe lună.

Producatorul nu este responsabil pentru functiOnarea necorespunzatoare a sursei de alimentare si prejudiceiul cauzat de:

• deteriorarea sau distrugerea din motive de forță majoră sau factor de mediu, adică descârcări electrice, incendii, inundății, cutremure, umiditate, caldură excesivă, sarcină excessiva, graf in excesși lipsa unei intrețineri corespunzătoare.
• uzura natura a elementelor capacitive de rupere, in cazul in care tampul si calitatea muncii depinde in mare masura de modul de folosire.
• modificarea componentelor sursei de alimentare cu energia electrica si a cablarii

Intreinerea sursei de alimentare:

Sursele de alimentare pentru calculator trebuie sare curatae periodice de impuritate care rezulta din circulata aerului care circula prin interiorul lor. Inainte de a curata sursa de alimentare cu aer comprat de alimentare asigura-i-va ca sursa de alimentare a fost deconnectata reteaua electrica 230V.

Curățarea sursei de alimentare ar trebui să fie efectuata in afara cladirii sau intr-o camera dotata cu teava de aerisire. Curățarea de bază constă in suflarea murdăriei din interiorul sursei de alimentareși a paletelor ventilatorului. In cazul in care murdăria nu pot fi indepartata cu aer comprimatși este necessară intervenția in interiorul sursei de alimentare, incest lucru trebuie raportae vânzătorului pe durata cautiunii/garantiei Sau unui servis specializat de reparatiș calculatoare. Folosirea adaptorului de contaminat poate provoca defecciuni ale calculatoruului, scăderea eficien'ei sistemului de răcireși poate conduc la un accident major.

Cele mai freventa conectoare pentru sursele de alimentare pentru calculator:

1. Intrare:
   -priza de racordare 230V
2. lesire:
3. pin de alimentare placă de bază MAINPOWER - 20pin lub 24pin (20+4)
4. pin de alimentare processor ATX12V / P4 / EPS12V - 4 pin lub 4+4 pin
5. pin de alimentare dispositive periferice 4 pin adica. MOLEX (hard disk-uri HDD, unității optice ODD)
6. pin de alimentare dispositive periferice 4-pin adica. mini MOLEX (cititor de cartele, unitatea pentru dischete, itp)
7. pin de alimentare dispositive standard Serial ATA SATA (hard disk-uri HDD, unității optice ODD)
8. pin de alimentare placi grafice 12V HPWR conform recomandarilor si instruktiunilor producatorului placi grafice

Numărulși tipul pinilor de alimentare depinde de modelul sursei. La se selectarea sursei, utilizatorul ar trebui sa acorde atenție nu numai puterii acesteia, dar, de asemenea, numărului de pini necessari, dimensiunii sursei de alimentareși modului de instalare a acsteia in carcasă. Modelele selectate de surse de alimentare Modecom au o cablare modulară va permit sa reglate cantitatea de cabluri necessitiese de pentru conectare.

Acest disposizitiv a fost proiectat si fabricat din materiale si componente de inalta calitate, care sunt adevate pentru refolosire. In cazul in care disposizitivul, ambalajul, manualul, etc au fost marcate cu un simbol ce reprezinta o pubela cu roti barata cu o cruce, inseamna ca acesta este supus colectarii selective in conformitate cu Directiva Parliamentului European si a Consiliului 2012/19/UE. Acest marcaj indica faptul ca astfel de echipamente eletrice si electronice nu pot fi aruncate ulterior utilizarii impreu-na cu alte deseurs din gospodarie. Utilizatorul este obligat sa returneze echipamentul folosit cider la punctele de colectare a echipamentelor eletrice folisite si a deseurilor electronice. Punctele de colectare, inclusiv puncte locale de colectare, magazinele si unitati le municipale, creaaza un system adecvat care permite returnarea echipamentului. Eliminarea corecta a echipamentului folosit ajutla eliminarea efectelor daunatoare pentru sanataea umana si pentru mediu ce rezulta din eventuala prezenta a componentelor periculoase in echipamentele si din depositarea si prelimucrarea necorespunzatoare a acestor echipamente. Colectarea separata, ajutla, de asemenea, la recuperarea materialelor si componentelor scoase din uz pentru producia dispositivului in cauza. Gospodarile joaca un rol important in a contribui la reutilizarea si recuperarea, inclusiv reciclarea echipamentelor scoase din uz, in această etapă se formeză atitudini care influentează comportamentul binelui comun representat de un mediu curat. Gospodarile sunt, de asemenea, unul+dentre cei mai mari utilitori de echipamente mici, iar gestionarea rationala a acestua in această etapă influențează recuperarea materiilor prime secundare. Eliminarea necorespunzatoare a acestui produs poate face obiectul unor sanciuni in temeiul legislatiei nationale.
