HEX 850W GOLD - Netzteil Volcano - Kostenlose Bedienungsanleitung

Produkttyp	PC-Netzteil (internes Netzteil)
Marke	Volcano
Modell	HEX 850W GOLD
Nennleistung	850 W
Energieeffizienz	80 PLUS Gold Zertifizierung
Eingangsspannung	AC 220-240 V, 50 Hz, 4-6 A
Hauptanschluss	20+4 Pin für Mainboard
CPU-Anschluss	ATX12V / P4 / EPS12V 4+4 Pin
Peripherieanschlüsse	Molex 4 Pin, Mini-Molex 4 Pin
SATA-Anschlüsse	Ja (Serial ATA)
Grafikkartenanschlüsse	12V HPWR (je nach Modell)
Kompatibilität	Desktop-Computer, Standardkonfiguration
Integrierte Schutzfunktionen	Überspannungs-, Überstrom-, Kurzschluss-, Überhitzungsschutz
Kühlung	Lüfter (Luftausstoß)
Wartung	Regelmäßige Reinigung mit Druckluft, vor Reinigung Netzstecker ziehen
Sicherheit	Gehäuse nicht öffnen, nicht mit nassen Händen verwenden, Feuchtigkeit und Staub vermeiden
Reparierbarkeit	Fachmann beauftragen; unbefugtes Öffnen führt zum Garantieverlust
Garantie	Bedingte Garantie (siehe Bedingungen)
Ungefähre Abmessungen	Standard ATX (nicht in der Anleitung angegeben)
Ungefähres Gewicht	Ca. 1,5-2 kg (geschätzt)
Umweltinformationen	Entspricht der WEEE-Richtlinie, Recycling Pflicht

Häufig gestellte Fragen - HEX 850W GOLD Volcano

Wie installiere ich das Volcano HEX 850W GOLD Netzteil?

Ziehen Sie das Netzkabel aus der Steckdose, öffnen Sie das PC-Gehäuse, trennen Sie das alte Netzteil, setzen Sie das neue ein, schließen Sie die Kabel an Mainboard und Peripheriegeräte an, schließen Sie das Gehäuse und stecken Sie das Netzkabel ein. Weitere Details entnehmen Sie bitte dem Handbuch.

Welche Anschlüsse werden mit dem HEX 850W GOLD mitgeliefert?

Die Anschlüsse umfassen: 20+4 Pin für Mainboard, 4+4 Pin für CPU, Molex 4 Pin, Mini-Molex, SATA und einen 12V HPWR Grafikkartenanschluss (je nach Modell).

Kann ich das Netzteilgehäuse zur Reparatur öffnen?

Nein, unbefugtes Öffnen birgt Risiken eines Stromschlags und führt zum Garantieverlust. Überlassen Sie Reparaturen einem Fachmann.

Wie reinige ich das Netzteil?

Trennen Sie das Netzteil vom Stromnetz, verwenden Sie dann Druckluft, um Staub im Inneren und auf den Lüfterblättern auszublasen. Führen Sie diese Reinigung regelmäßig, mindestens einmal im Monat, durch.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Berühren Sie das Netzteil nicht mit nassen Händen, vermeiden Sie Feuchtigkeit und Staub, blockieren Sie die Lüfter nicht und ziehen Sie vor jedem Eingriff immer den Netzstecker. Die interne Spannung bleibt auch nach dem Trennen gefährlich.

Was tun, wenn mein Computer nach der Installation nicht startet?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist, der Schalter auf „I“ steht, alle Anschlüsse korrekt sitzen und kein Kurzschluss vorliegt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wie wähle ich die richtige Netzteil-Leistung für meinen PC?

Berechnen Sie den Gesamtverbrauch Ihrer Komponenten (Mainboard, Prozessor, Grafikkarte, Laufwerke). Das Netzteil sollte nicht dauerhaft unter Vollast laufen; planen Sie eine Reserve von mindestens 20 % ein. Das Modell 850W eignet sich für eine High-End-Gaming-Konfiguration.

Ist das Netzteil mit allen Gehäusen kompatibel?

Das Standard-ATX-Format passt in die meisten Desktop-Gehäuse. Überprüfen Sie die Abmessungen Ihres Gehäuses und die Anordnung der Befestigungspunkte. Manche Gehäuse erfordern ein spezielles Format.

Was bedeutet die 80 PLUS Gold Zertifizierung?

Sie garantiert einen Wirkungsgrad von mindestens 87 % bei 100 % Last und bis zu 90 % bei 50 % Last. Dies reduziert den Stromverbrauch und die Abwärme.

Wie recycele ich mein altes Netzteil?

Werfen Sie es nicht in den Hausmüll. Bringen Sie es zu einer WEEE-Sammelstelle (Elektro- und Elektronik-Altgeräte) oder zu Ihrem Händler. Durch Recycling können Materialien zurückgewonnen werden.

BEDIENUNGSANLEITUNG HEX 850W GOLD Volcano

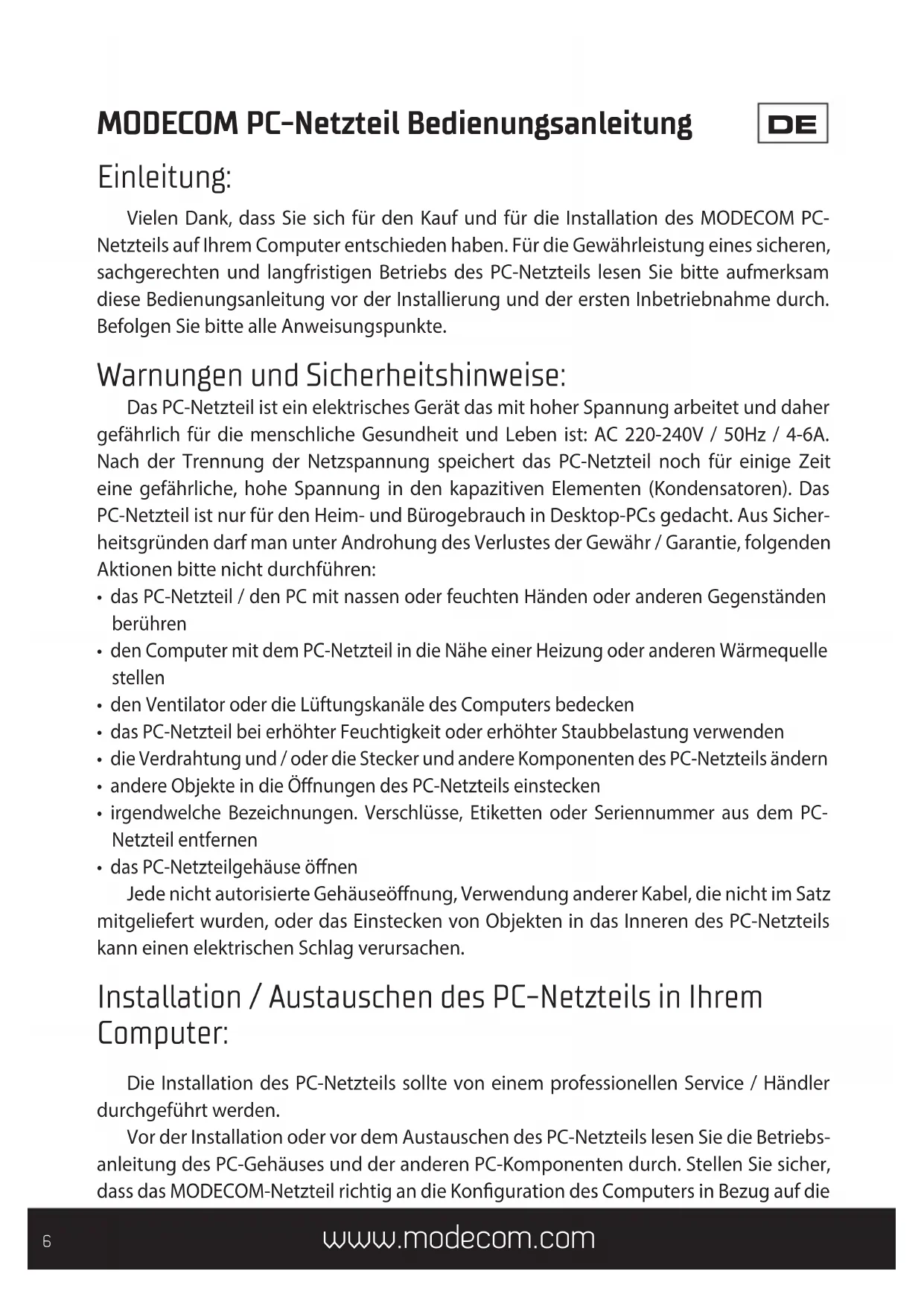

MODECOM PC-Netzteil Bedienungsanleitung

Einleitung:

Vielen Dank, dass Sie sich für den Kauf und für die Installation des MODECOM PC-Netzteils auf Ihr dem Computer entschieden haben. Für die Gewährleistung eines sicheren, sachgerechten und langfristigen Betriebs des PC-Netzteils lesen Sieitte aufmerksam diese Bedienungsanleitung vor der Installierung und der ersten Inbetriebnahme durch. Befolgen Sieitte alle Anweisungspunkte.

Warnings und Sicherheitshinweise:

Das PC-Netzteil ist ein elektrisches Gerät das mit hoher Spannung/arbeitet und darüber gefährlich für die menschliche Gesundheit und Leben ist: AC 220-240V / 50Hz / 4-6A. Nach der Trennung der Netzspannung speichert das PC-Netzteil noch für eine Zeit eine gefährliche, hohe Spannung in den kapazitäten Elementen (Kondensatoren). Das PC-Netzteil ist nur für den Heim- und Bürogebrauch in Desktop-PCs gedacht. Aus Sicherheitsgründen darf man unter Androhung des Verlustes der Gewähr / Garantie, folgenden Aktionenitte nicht durchführten:

• das PC-Netzteil / den PC mit nassen oder feuchten Händen oder anderen Gegenständen berühren
• den Computer mit dem PC-Netzteil in die Nähe einer Heizung oder anderen Wärmequelle stellen
• den Ventilator oder die Luftungskanäle des Computers bedecken
• das PC-Netzteil bei erhöhter Feuchtigkeit oder erhöhter Staubbelastung verwenden
• die Verdrahtung und / oder die Stecker und andere Komponenten des PC-Netzeils ändern
• andere Objekte in die Öffnungen des PC-Netzteils einstecken
• irgendwelche Bezeichnungen. Verschlüsse, Etiketten oder Seriennummer aus dem PC-Netzteil entfernen
  das PC-Netzteilgehäuse öffnen

Jede nicht autorisierte Gehäuseöffnung, Verwendung anderer Kabel, die nicht im Satz mitgeliefert wurden, oder das Einstecken von Objekten in das Inneren des PC-Netzeils kann einen elektrischen Schlag verursachen.

Installation / Austauschen des PC-Netzteils in Ihrem Computer:

Die Installation des PC-Netzteils sollte von einem professionellen Service / Handler durchgeführt werden.

Vor der Installation oder vor dem Austauschen des PC-Netzteilslesen Sie die Betriebsanleitung des PC-Gehäuses und der anderen PC-Komponenten durch. Stellen Sie safer, dass das MODECOM-Netzteil richtig an die Konfiguration des Computers in Bezug auf die

technischen Parameter abgestimmmt ist und dass es nicht mit einer maximalen Belastung im Dauerbetrieb arbeitet – die ermöglicht einen reibungslosen und langfristigen Betrieb des Computersets.

1. Ziehen Sie das Stromkabel aus der Steckdose 230V und aus dem PC-Netzteil raus.
2. Öffnen Sie Ihr PC-Gehäuse gemäß der Bedienanleitung des PC-Gehäuses.
3. Entfernen Sie alle Steckers des PC-Netzteils von der Hauptplatine und von den anderen PC-Komponenten: die Festplatte, Lesegeräte, optische Laufwerke usw.
4. Entfernen Sie das PC-Netzteil aus dem PC-Gehäuse gemäß der Bedienanleitung des PC-Gehäuses.
5. Bauen Sie das neue MODECOM PC-Netzteil passend zum PC-Gehäuse zusammen. Schreiben Sie die Kabel zu der Hauptplatine und zu anderen Geräten an (in der umgekehren Reihenfolge im Vergleich zu der Reihenfolge von dem Abbau des alten PC-Netzteils).
6. Stellen Sie sicher, dass alle Komponenten richtig angeschlossen wurden.
7. Schlieben Sie das PC-Gehäuse. Danach schreiben Sie das Stromkabel mit dem PC-Netzteil und mit der Steckdose 230V an.
8. Überprüfen Sie, ob der PC richtig Funktioniert.

Beim Auftreten von Problemen:

1. Vor dem Austausch des Netzteils stellen Sie sicher, dass alle PC-Komponenten leistungsfähig und nicht beschädigt sind.
2. Überprüfen Sie, ob das PC-Netzteil korrekt an die aktuelle Konfiguration des Computers angepasst ist und ob die richtige Kompatibilität gegeben ist.
3. Stellen Sie sicher, dass das Stromkabel 230V sowohl an dem PC-Netzteil, als auch an der Steckdose korrekt angeschlossen ist.
4. Stellen Sie sicher, dass der „l/O" Knopf des PC-Netzteils in der richtigen „l"-Lage ist.
5. Überprüfen Sie, ob alle Komponenten richtig mit dem Computer verbunden sind und prufen sie dieichtigkeit aller Kontaktstellen, beziehungsweise kontrollieren ob es keine Kurzschlüsse oder andere Unstimmigkeiten bei der Montage gibt.
6. Überprüfen Sie die Verbindung aller PC-Komponenten miteinander und mit dem PC-Netzteil.

Die Wahl des richtigen PC-Netzteilmodells:

Aufgrund der Vielfalt von Computer-Sets und der größten Anzahl von PC-Netzteilmodellen mit entsprechenden technischen Spezifikationen, hat der Hersteller keinen Einfluss auf die Wahl des Benutzers, die mit verschiedenen Spezifikationen des PC-Netzteils und die benutzte PC-Konfiguration einhergeht. Die Frage, ob das ausgewählte PC-Netz-teils ausreicht und, ob es einen langen und störungsfreiern Betrieb garantieren kann, soll der Anwender mit dem Handler des Netzteils oder vom PC-Set klären. Alle eventuell vorgetragenen Reklamationen bezüglich einer Störung des PC-Netzteils, die aus der unsach

gemäßen Auswahl der zugehörigen Parameter im Vergleich zu ihrer PC-Konfiguration entwickelten sind, können vom Hersteller nicht berücksichtigt werden.

Das PC-Netzteil enthalt in seinem Aufbau die Elektrolyt-Kondensatoren, die bei langfristigen Betrieb unter hoher Belastung austrocknen. Daher ist die richtige Auswahr der Stromeffizienz des PC-Netzteils von den Anforderungen Ihres Computersets abhängig, damit das Netzteil kontinuierlich mit großen Leistungsreserven arbeiten kann. Ein Dauerbetrieb bei maximaler Leistung kann zu einer erheblichen Verkürzung der Lebensdauer des PC-Netzteils, sowie zu instabilen und überlasteten Spanningsleitungen als auch zu anderen Arten von Störungen führen. Die technischen Parameter und die Tabelle mit Strombelastungen wurden an jedem MODECOM PC-Netzteil platziert. Wir empfehlen mindestens einmal im Monat eine regelmäßige Kontrolle und die Wartung des PC-Netzteils sowie aller Elemente, die für das PC-Kühlsystem verantwortlich sind.

Der Hersteller ist für den unsachgemäßen Betrieb des PC-Netzteils und für verursache Schäden in folgenden Fälle nicht verantwortlich:

• Beschädigung oder Zerstörung durch höhere Gewalt oder den Umwelterinflüssen, d.h. elektrische Entladung, Feuer, Überschwemmungen, Erdbeben, Feuchtigkeit, übermäßige Hitze, übermäßige Belastung, starken Staub und Pflegemängel.
• Natürliche Abnutzung von kapazitäten Elementen, deren Arbeitszeit und Arbeitsqualitätweitgehend von der Nutzung abhängt
• Änderung der Netzteilkomponenten und der Verkabelung

Wartung des Netzteils:

Das PC-Netzteil soll in regelmäßigen Abständen von Verunreinigungen gereinigt werden, die aus der Luftzirkulation seines Inneren resultieren. Vor dem Reinigen des PC-Netzteils mit Druckluft stellen sie sicher, dass das PC-Netzteil vom Stromnetz 230V getrennt wurde.

Die Reinigung des PC-Netzteils sollte außerhalb des Gebäudes oder in einem Raum mit einer installierten Staubabsaugung durchgeführt werden. Grundreinigung beruht auf die Beseitigung vom Schmutz aus dem Inneren des PC-Netzteils und aus den Lüfterflügels mit der Druckluft. Wenn der Schmutz nicht mit der Druckluft zu entfernen ist und ein Eingriff im Inneren des PC-Netzteils erforderlich ist, sollen den Sie dies entweder beim Verkäuer (innerhalb der Gewährleistung / Garantie) oder bei einem Computer-Reparatur Spezialisten melden. Die Verwendung des verunreinigten PC-Netzteils kann Fehlfunktionen des Computers oder eine schlechtere Leistung des Kühlsystems verursichen und zu schweren Unfallen führen.

Die haufigsten Netzteilanschluss:

1. Eingang:
   -230V Steckdose

2. Ausgang:

3. Stecker für die Leistung der Hauptplatine MAINPOWER - 20pin oder 24pin Stecker (20 + 4)

4. Stecker für die Leistung des Prozessors ATX12V / P4 / EPS12V - 4-pin oder 4 + 4 Pin
5. Stecker für die Leistung der Peripheriegeräte 4-pin-MOLEX d.h. (HDD Festplatten, optische Laufwerke ODD)
6. Stecker für die Leistung der Peripheriegeräte 4-pin d.h. A mini MOLEX (Kartenleser, Floppy-Laufwerke, etc.)
7. Stecker für die Leistung der Standardgeräte Serial ATA (SATA HDD Festplatten, optische Laufwerke ODD)
8. Stecker für die Leistung der Netzgrafikkarte 12V HPWR nach den Anweisungen des Herstellers der Grafikkarte

Die Anzahl und die Art der Stecker sind vom PC-Netzteilmodell abhängig. Bei der Auswahl des PC-Netzteils soll der Benutzer, nicht nur auf die Stärke, sondern auch auf die Menge der die zum Stromanschluss erforderlichen Stecker, die große des Netzteils und die Art und Weise seiner Installation im PC-Gehäuse achten.

Ausgewählte Modèle von MODECOM PC-Netzteilen haben eine modulare Verkabelung, die他们在 die richtige Anpassung der Menge der zum Stromanschluss benötigten Kabel ermöglich.

Dieses Gerät wurde aus hochqualitativen Materialien und Komponenten hergestellt, die mehrfach verwendbar sind. Sind das Gerät, Verpackung, Bedienungsanleitung, usw. mit dem Symbol „durch-gestrichene Mülltonne" gekennzeichnet, bedeutet das, dass das Gerät gemäß der EU Richtlinie 2012/19/UE selektiv zu sammeln ist. Dieses Symbol weist daraufhin, dass das Elektro- und Elektronik-Altgerät nach Ablauf seiner Lebensdauer nicht zusammen mit Haushaltabfälle entsorgt werden darf. Der Nutzer ist verpflichtet, das Gerät an diejenigen Entsorgungsträger zurückzugeben, die die Sammlung der Elektro- und Elektronik-Altgeräte durchführren. Die Entsorgungsträger, darunter lokale Sammelstellen, Geschäfte undCOMMUNALE SAMSELstellen, bilden ein entsprechendes System, das die Rückgabe dieser Altgeräte erhögt. Die ordnungsgemäß Behandlung von Elektro- und Elektronik-Altgerätenträgt dazu bei, dass die für Menschen und Umwelt gefährlichen Auswirkungen, die durch gefährliche Substanzen, sowie durch nicht ordnungsgemäß Lagerung und Weiterverarbeitung der Altgeräte entstehen, vermieden werden. Selective Sammlung beiträgt dazu, dass die Materialien und Komponenten, aus den das Gerät hergestellt wurde, recycliert werden können. Der Haushalt kann einen wichtigen Beitrag zur Wiederverwendung und Verwertung (darunter Recycling) des abgenutzten Gerätes leisten. In this sem Stadium ist die Haltung zu gestalten, die zur Erhaltung der sauberen Umwelt – unserem gemeinsamen Gut – beiträgt. Haushalte gehören zu der Gruppe der größten Nutzer von Kleingeräten. Rationale Behandlung von Kleingeräten in thissem Stadium hat einen Einfluss auf Verwertung der sekundären Rohstoffen. Im Fall der falschen Behandlung sind die Sanktionen gemäß geltenden nationalen Rechtsvorschriften zu verhängen.
