HEX 850W GOLD - Fonte de alimentação Volcano - Manual de utilização gratuito

Tipo de produto	Fonte de alimentação para PC (fonte de alimentação interna)
Marca	Volcano
Modelo	HEX 850W GOLD
Potência nominal	850 W
Eficiência energética	Certificação 80 PLUS Gold
Tensão de entrada	AC 220-240 V, 50 Hz, 4-6 A
Conector principal	20+4 pinos para placa-mãe
Conector CPU	ATX12V / P4 / EPS12V 4+4 pinos
Conectores periféricos	Molex 4 pinos, Mini-Molex 4 pinos
Conectores SATA	Sim (Serial ATA)
Conectores placa de vídeo	12V HPWR (conforme modelo)
Compatibilidade	Computadores de mesa, configuração padrão
Proteções integradas	Proteção contra sobretensão, sobrecorrente, curto-circuito, superaquecimento
Resfriamento	Ventilador (sopro de ar)
Manutenção	Limpeza periódica com ar comprimido, desconectar antes da limpeza
Segurança	Não abrir a caixa, não usar com as mãos molhadas, evitar umidade e poeira
Reparabilidade	Confiar a um profissional; abertura não autorizada anula a garantia
Garantia	Garantia condicional (ver condições)
Dimensões aproximadas	Padrão ATX (não especificado no manual)
Peso aproximado	Aproximadamente 1.5-2 kg (estimado)
Informações ambientais	Respeita a diretiva WEEE, reciclagem obrigatória

Perguntas frequentes - HEX 850W GOLD Volcano

Como instalar a fonte de alimentação Volcano HEX 850W GOLD?

Desconecte o cabo de alimentação da tomada, abra o gabinete do PC, desconecte a fonte antiga, coloque a nova, conecte os cabos à placa-mãe e aos periféricos, depois feche e conecte o cabo. Para mais detalhes, consulte o manual.

Quais conectores são fornecidos com o HEX 850W GOLD?

Os conectores incluem: 20+4 pinos para placa-mãe, 4+4 pinos para CPU, Molex 4 pinos, Mini-Molex, SATA e um conector para placa de vídeo 12V HPWR (conforme o modelo).

Posso abrir a caixa da fonte para repará-la?

Não, a abertura não autorizada expõe a riscos de choque elétrico e anula a garantia. Confie qualquer reparo a um profissional.

Como limpar a fonte de alimentação?

Desconecte a fonte da tomada, depois use ar comprimido para soprar a poeira para dentro e nas pás do ventilador. Realize esta operação periodicamente, pelo menos uma vez por mês.

Quais são as precauções de segurança essenciais?

Não toque na fonte com as mãos molhadas, evite umidade e poeira, não obstrua os ventiladores e sempre desconecte antes de qualquer intervenção. A tensão interna permanece perigosa mesmo após a desconexão.

O que fazer se meu computador não ligar após a instalação?

Verifique se o cabo de alimentação está bem conectado, se o interruptor está em 'I', se todos os conectores estão encaixados corretamente e se não há curto-circuito. Se o problema persistir, consulte um profissional.

Como escolher a potência certa da fonte para o meu PC?

Calcule o consumo total dos seus componentes (placa-mãe, processador, placa de vídeo, discos). A fonte não deve funcionar continuamente em plena carga; preveja uma margem de pelo menos 20%. O modelo 850W é adequado para uma configuração de jogos de alto nível.

A fonte é compatível com todos os gabinetes?

O formato padrão ATX se adapta à maioria dos gabinetes de mesa. Verifique as dimensões do seu gabinete e a disposição das fixações. Alguns gabinetes exigem um formato específico.

O que significa a certificação 80 PLUS Gold?

Ela garante uma eficiência energética de pelo menos 87% a 100% de carga e até 90% a 50% de carga. Isso reduz o consumo e o calor dissipado.

Como reciclar minha fonte antiga?

Não a jogue no lixo doméstico. Leve-a a um ponto de coleta de resíduos de equipamentos elétricos e eletrônicos (REEE) ou ao seu revendedor. A reciclagem permite recuperar os materiais.

MANUAL DE UTILIZADOR HEX 850W GOLD Volcano

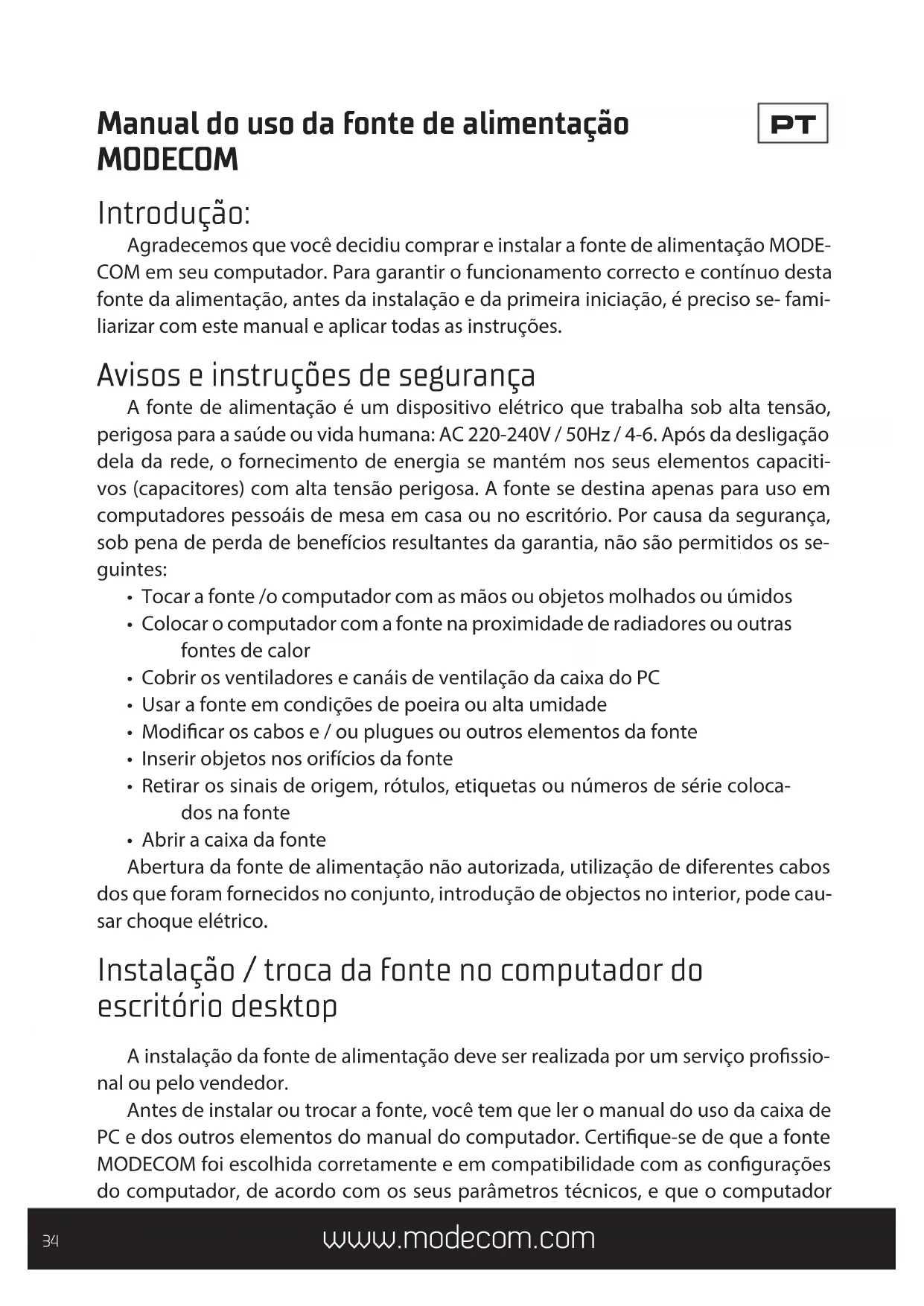

Manual do uso da fonte de alimentação MODECOM

Introdução:

Agradecemos que você decide comprar e instalar a fonte de alimentação MODE-COM em seu computador. Para garantir o Functionamento correto e CONTINUO esta fonte da alimentação, antes da instalação e da primarya iniciação, é preciso se-familiarizar com este manual e aplicar todas as instruções.

Avisos e instruções de segurarça

A fonte de alimentação é um dispositivoétrico que工作的a sob alta tensão, perigosa para a saude ou vida humana: AC 220-240V / 50Hz / 4-6. Após da deslagação dela da rede, o fornecimento de energia se mantém nos seules elementos capacitivos (capacitores) com alta tensão perigosa. A fonte se destina apenas para uso em computadores pessoas de mesa em casa ou no escritório. Por causa da seguranca, sob pena de perda de beneficiços resultantes da garantia, não são permitidos os seguentes:

• Tocar a fonte /o computador com as mãos ou objetos molhados ou úmidos
• Colocar o computations com a fonte na proximidade de radiadores ou outras fontes de calor
• Cobrir os ventiladores e canais de ventilação da caixa do PC
• Usar a fonte em condições de poeira ou alta umidade
• Modificar os cabos e / ou plugged ou outros elementos da fonte
• Inserir objetos nos orificios da fonte
• Retirar os sinais de origem, rótulos, etiquetas ou números de série colocados na fonte
• Abrir a caixa da fonte

Abertura da fonte de alimentação não autorizada, utilizesçao de diferentes cabos dos que foram fornecidos no Conjunto, introducao de objectos no interior, pode causar quando eletrico.

Instalacao / troca da fonte no computador do escritorio desktop

A instalacao da fonte de alimentacao deve ser realizada por um service professional ou pelo vendedor.

Antes de instalar ou trocar a fonte, você tem que ler o manual do uso da caixa de PC e dos outros elementos do manual do computador. Certifique-se de que a fonte MODECOM foi escolhida corretemente e em compatuldade com as configurações do computador, de acordo com os seu parâmetros tíncicos, e que o computador

não está travaíndo continuamente com a entrega Tmaxa, o que permitirá ou funçãoamento a longo prazo e sem rp Problemas de todo o Conjunto do computador.

1. Desligue o cabo de alimentacao da tomada de 230V AC e de fonte de energia eletrica
2. Abra a caixa do computador de acordo com o manual de operacao da caixa.
3. Desligue todas as plugues da fonte anterior da placaprimal e dos outros componentes do computador: disco rigido, leitor de cartoes, discos opticos, etc.
4. Remove a fonte da caixa do computador conforme indicado no manual do uso da caixa.
5. Instale a nova fonte de MODECOM à caixa de PC. Ligue os fios à placá principal e aos outros dispositivos na ordem inversa do que foi aplicado ao remover a fonte anterior.
6. Verifique que todos os componentes foram connectados corretamente.
7. Fecha a caixa e ligue o cabo de alimentação à fonte e a tomada da redeétrica 230V AC.
8. Verifique se o equipo funciona bem.

Procedimento em caso de problemas:

1. Assegurar-se de que todos os componentes do computador estáfuncionando corretamente e não foram danificados antes da troca da fonte.
2. Verifique se a fonte está的选择性 corretamente e é totalmente compatível com a configuração atual do computador.
3. Assegurar-se de que o cabo de alimentação AC 230V está devidamente conec-tado à fonte de alimentação e también à rede de energia.
4. Verifique se o botão "I / O" está na posicao "I".
5. Verifique se todos os elementos do computador está correctamente connectados, se as connexões está ligados um ao除外, se não houver curto-circuitos ou outras irregularidades na montagem.
6. Verifique todos os elementos de ligaçao de computador entre si e em relaço à fonte de alimentacao

Escolhendo o modelo correto da fonte:

Por esta razão que há uma variedade de conjuntos de equipamentos e número elevado de modelos de fontes de alimentação com不同类型 parâmetros tíncicos, a escolha do cliente quando apecifieda da fonte e da configuração do computador no qual está instalado, não Dependce do fabricante. Para garantir uma operação continua e insubstantial o usuário deve registrar a melhor seleção com o vendedor da fonte ou do computador. Reclamos de mau funcionamento da fonte, resultado de parâmetros inadequados que não correspondem à configuração do computador, não serao considerados.

Uma fonte de alimentação tem condensadores electrolyticos na sua Construição que seiram por meio da utilização de longa duração e entrega elevada. Portanto, recomenda-se combinar o desempenho da fonte com a demanda de todo o equipo de tal modo que a fonte pode operar com grande gama de potência. O seu desempenho nos parâmetros máximo pode resultar numa redução da vidautil da fonte, funcimento instavel das linhas de tensão saturadas e levar a avarias de differentes problemas. Os parâmetros téncios e aabela das cargas electrolycas são colocados em cada fonte da MODECOM. Recomendamos fazer o controle e manutençao regular da fonte e dos outros elementos responsaveisela refrigeração do equipamento,leo menos uma vez por mês.

O fabricante não é responsavel pelo mau functimento da fonte e danos que são o resultado de:

• deterioracao ou destruicao por forca maior ou outros fator ambiental, por exempleCHOque eltrico, incendio, inundacao, terremoto, umidade, calor excessivo, carga excessiva, condições altamente empoeiradas e falta de manutencao relevante.
• Desgaste natural dos elementos capac它们,quality dos quais e duração de travailho deles depende do seu uso.
• Modificacao dos elementos e conexoes originais

Manutençao da fonte

A fonte tem de ser periodicamente limpada da poeira que vem da circulacao do ar que passa atraves dela. Antes de fazer a limpeza com ar comprimido vericar de que a fonte está desligada da rede eletrica de 230V.

A limpeza deve ser feita ao ar livre ou em uma sala equipada em extractor de po. A limpeza basia e aexpireda da sujeira dentro do interior da fonte e das palettes da refrigeracao. Se você não pode remove a sujeira com ar comprimido e é necessario inspecionar o interior da fonte, tem que sekek a vendedor da fonte durante o periodo de garantia ou service do computador. Usar uma fonte contaminada pode resultar em mau funcaoamento do computador, reduzindo a eficacia do systema de refrigeracao e levar a sereios danos.

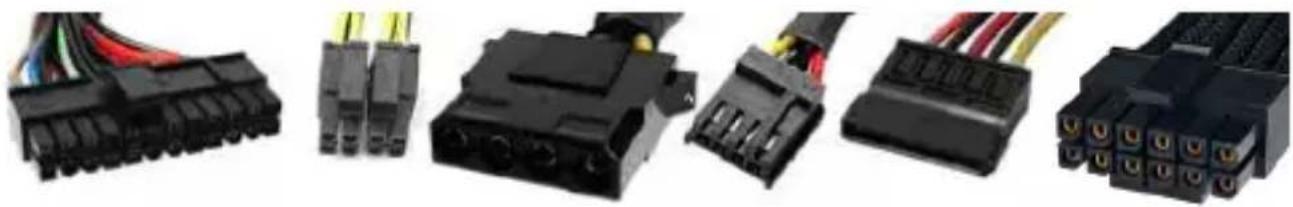

Conectores mais populares da fonte de alimentacao:

1. Entrada
   -Toma 230V elektrica

2. Produção

3. Ficha de alimentação dapla principal MAINPOWER - 20 pins ou 24 pins (20 + 4)

4. Ficha de alimentacao do processor ATX12V / P4 / EPS12V - 4 pins ou 4 + 4 pins

5. Ficha de alimentação dos dispositivos periféricos 4 pins MOLEX (discos rígidos HDD, unidasções opticas ODD)

6. Ficha de alimentação dos dispositivos periféricos de 4 Pins mini-MOLEX (leitores de cartões,鸯 de disco, etc.)

7. Ficha de alimentação dos dispositivos no padrão Serial ATA SATA (discos rígidos HDD, unidasópticas ODD)
8. Ficha de alimentação dos cartões graficos 12V HPWR de acordo com as instruções e graficos manuáis do fabricante do cartão

Aquantityede pinos depende do modelo dafonte.Ao escolher o tipo dafonte,ouusuariodevestprestaratencionnaosoasuca Capacidade,massemao numero de pinos necessarios para asligacoes,o tamanho dafonte e forma de instalação na caixa.Algumas fontes de modelos MODECOM estáequipados em cabos modulares que permitem selecionar o numero de fios necessarios para aconxiao.

Este dispositivo foi desnehado e fabricado com materiais e componentes reutilizaveis de alta qualidade. Se o dispositivo, a sua embalagem, instruções, etc. são marcados com o símbolo de contéiner de lixeira riscado está sujeitos a coleta seleita de lixo dométrico, de acordo com a Direc tiva 2012/19 / UE do Parlamento Europeu e do Conselho.Esta marca informa que o equipamento eletrico e electrónico não deve ser descartado jusqu'à com o lixo dométrico"Afters de terem sido realizado. O Usário é obligado a carregar o equipamento usado para um punto de recolha de resíduos de equipamentos eletricos e electrónicos. Aqueles que dirigem esses pontos de coleta, inclindo pontos de recolha locais, lojas ou unidas comuns éornecem o Sistema conveniente que permitear descartar esse tipo de equipamento. Ferramentas de gestão adequados de resíduos ajudam em prevenir consequências que são prejudiciás para as pessoas e o meio ambiente que é o resultado de materiais perigosos realizados no dispositivo, bem como armazenamento e processamento inadequado. A recolha selectiva de materiais ajuda em reciclagem de resíduos dométricos e componentes dos quais o dispositivo foi feita. A casa desempenha um papel crucial, contribuindo para reciclar e reutilizar os resíduos de equipamentos. Esta é a fase onde os conceitos BASICS que influenciam em grande parte o ambiente é o;, nosso bem comum. As famílias también são um dos maiorres 用户 de很小ens electrodométricos. Nesta etapa a gestão razoavel ajuda e favorece a reciclagem. No caso de manuseio inadequado de resíduos, as penalidades fixas podem ser impostas de acordo com as leis nationais.
