Type de produit	Alimentation pour PC (bloc d'alimentation interne)
Marque	Volcano
Modèle	HEX 850W GOLD
Puissance nominale	850 W
Efficacité énergétique	Certification 80 PLUS Gold
Tension d'entrée	AC 220-240 V, 50 Hz, 4-6 A
Connecteur principal	20+4 broches pour carte mère
Connecteur CPU	ATX12V / P4 / EPS12V 4+4 broches
Connecteurs périphériques	Molex 4 broches, Mini-Molex 4 broches
Connecteurs SATA	Oui (Serial ATA)
Connecteurs carte graphique	12V HPWR (selon modèle)
Compatibilité	Ordinateurs de bureau, configuration standard
Protections intégrées	Protection contre les surtensions, surintensité, court-circuit, surchauffe
Refroidissement	Ventilateur (soufflage d'air)
Entretien	Nettoyage périodique à l'air comprimé, débrancher avant nettoyage
Sécurité	Ne pas ouvrir le boîtier, ne pas utiliser avec des mains mouillées, éviter l'humidité et la poussière
Réparabilité	Confier à un professionnel ; ouverture non autorisée annule la garantie
Garantie	Garantie conditionnelle (voir conditions)
Dimensions approximatives	Standard ATX (non précisé dans la notice)
Poids approximatif	Environ 1.5-2 kg (estimé)
Informations environnementales	Respecte la directive DEEE, recyclage obligatoire

FOIRE AUX QUESTIONS - HEX 850W GOLD Volcano

Comment installer l’alimentation Volcano HEX 850W GOLD ?

Débranchez le cordon d’alimentation de la prise, ouvrez le boîtier du PC, déconnectez l’ancienne alimentation, placez la nouvelle, connectez les câbles à la carte mère et aux périphériques, puis refermez et branchez le cordon. Pour plus de détails, consultez le manuel.

Quels connecteurs sont fournis avec l’HEX 850W GOLD ?

Les connecteurs incluent : 20+4 broches pour carte mère, 4+4 broches pour CPU, Molex 4 broches, Mini-Molex, SATA, et un connecteur pour carte graphique 12V HPWR (selon le modèle).

Puis-je ouvrir le boîtier de l’alimentation pour la réparer ?

Non, l’ouverture non autorisée expose à des risques de choc électrique et annule la garantie. Confiez toute réparation à un professionnel.

Comment nettoyer l’alimentation ?

Débranchez l’alimentation du secteur, puis utilisez de l’air comprimé pour souffler la poussière à l’intérieur et sur les pales du ventilateur. Effectuez cette opération périodiquement, au moins une fois par mois.

Quelles sont les précautions de sécurité essentielles ?

Ne touchez pas l’alimentation avec les mains mouillées, évitez l’humidité et la poussière, n’obstruez pas les ventilateurs, et débranchez toujours avant toute intervention. La tension interne reste dangereuse même après débranchement.

Que faire si mon ordinateur ne s’allume pas après installation ?

Vérifiez que le cordon d’alimentation est bien branché, que l’interrupteur est sur « I », que tous les connecteurs sont correctement enfichés, et qu’il n’y a pas de court-circuit. Si le problème persiste, consultez un professionnel.

Comment choisir la bonne puissance d’alimentation pour mon PC ?

Calculez la consommation totale de vos composants (carte mère, processeur, carte graphique, disques). L’alimentation ne doit pas fonctionner en continu à pleine charge ; prévoyez une marge d’au moins 20 %. Le modèle 850W convient pour une configuration gaming haut de gamme.

L’alimentation est-elle compatible avec tous les boîtiers ?

Le format standard ATX s’adapte à la plupart des boîtiers de bureau. Vérifiez les dimensions de votre boîtier et la disposition des fixations. Certains boîtiers nécessitent un format spécifique.

Que signifie la certification 80 PLUS Gold ?

Elle garantit un rendement énergétique d’au moins 87 % à 100 % de charge, et jusqu’à 90 % à 50 % de charge. Cela réduit la consommation et la chaleur dissipée.

Comment recycler mon ancienne alimentation ?

Ne la jetez pas aux ordures ménagères. Rapportez-la dans un point de collecte DEEE (déchets d’équipements électriques et électroniques) ou chez votre revendeur. Le recyclage permet de récupérer les matériaux.

MODE D'EMPLOI HEX 850W GOLD Volcano

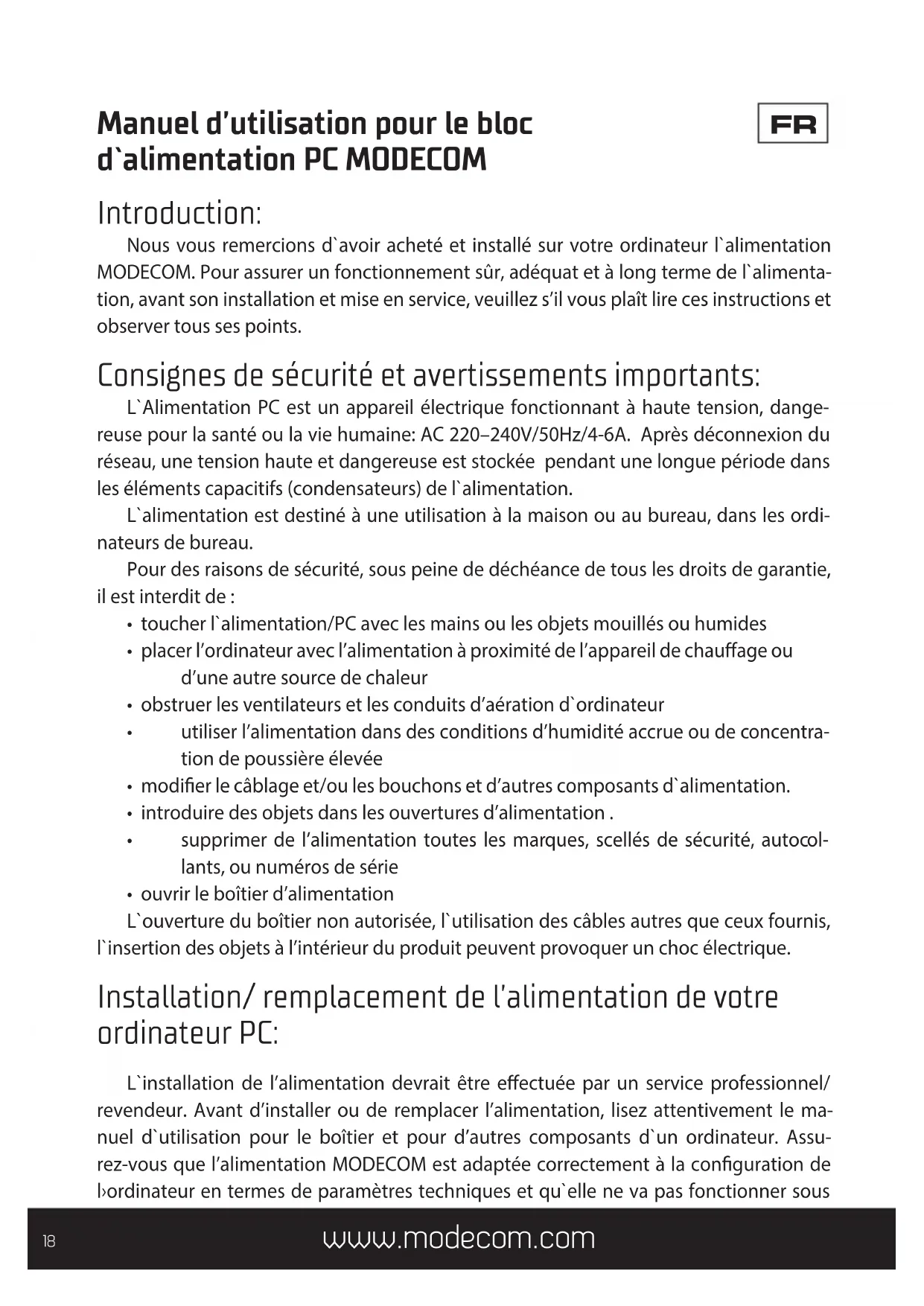

Manuel d'utilisation pour le bloc d'alimentation PC MODECOM

Introduction:

Nosus you remercions d'avoir achete et instalé sur voite ordinateur l'alimentation MODECOM. Pour assurer un fonctionnement sur, adequat et a long terme de l'alimentation, avant son installation et mise en service, veuillez s'il vous plait direc c instructions et observer tous ses points.

Consignes de sécurité et averissements importants:

L'Alimentation PC est un apparéil électrique fonctionnant à haute tension, dangereuse pour la santé ou la vie humaine: AC 220-240V/50Hz/4-6A. Àpres déconnexion du réseau, une tension haute et dangereuse est stockée pendant une longue période dans les éléments capacitifs (condensateurs) de l'alimentation.

L'alimentation est destiné à une utilisation à la maison ou au bureau, dans les ordinateurs de bureau.

Pour des raisons de sécurité, sous peine de déchéance de tous les droits de garantie, il est interdit de:

• toucher l'alimentation/PC avec les mains ou les objets mouillés ou humides

• placer l'ordinateur avec l'alimentation à proximé de l'appareil de chauffage ou d'une autre source de chaleur

• obstruer les ventilateurs et les conduits d'aération d'ordinateur

utiliser l'alimentation dans des conditions d'humidité accrue ou de concentration de poussière élevé

• modifier le câblage et/ou les bouchons et d'autres composants d'alimentation.

• introduire des objets dans les ouvertures d'alimentation.

• supprimer de l'alimentation toutes les marques, scellés de sécurité, autocollants, ou numéroros de série

ouvrir le boitier d'alimentation

L'ouverture du boîtier non autorisée, l'utilisation des cables autres que ceux fournis, l'insertion des objets à l'intérieur du produit peuvent provoquer un choc électrique.

Installation/ remplacement de l'alimentation de votre ordinateur PC:

L'installation de l'alimentation devrait être effectuee par un service professionnel/ revendeur. Avant d'installer ou de remplacer l'alimentation, lisez attentivement le manuel d'utilisation pour le boitier et pour d'autres composants d'un ordinateur. Assurez-vous que l'alimentation MODECOM est adaptee correctement a la configuration de bordinateur en termes de parametes techniques et qu'elle ne va pas fonctionner sous

une charge maximale en mode continu, ce qui permettra un bon fonctionnement à long terme de votre ensemble ordinateur.

1. Débranche le cordon d'alimentation de la prise murale 230V AC et de l'alimentation.
2. Ouvrez le boîtier de l'ordinateur en suivant les instructions de l'utilisation concer-nant ce boîtier.
3. Retirez tous les bouchons de l'alimentation existante de la carte mère et d'autres composants PC : disque dur, lecteurs optiques, etc.
4. Retirez l'alimentation du boîtier de l'ordinateur en suivant les instructions de l'utilisation du boîtier.
5. Posez un nouveau bloc d'alimentation MODECOM dans un boitier d'ordinateur. Connectez les cables à la carte mère et aux autres dispositifs dans l'ordre inverse comme dans le cas du démantélement de l'ancienne bloc d'alimentation.
6. Veillez à ce que tous les composants soient connectés correctement.
7. Fermez le boitier et branchez le cable d'alimentation au bloc d'alimentation et à la prise de courant AC 230V.
8. Vérifier le bon fonctionnement de votre ensemble ordinateur.

En cas de problèmes:

1. Assurez-vous que tous les composants de l'ordinateur sont en bon état et ne sont pas endommages avant de remplacer un bloc d'alimentation.
2. Vérifiez si l'alimentation est correctement adaptée à la configuration actuelle de l'ordinateur et entièrement compatible avec elle.
3. Assurez-vous que le cordon d'alimentation 230V est correctement connecté à la fois à l'alimentation et à la prise de courant.
4. Vérifiez que le bouton «l/O» d'alimentation est régle sur «l».
5. Vérifiez si tous les composants de l'ordinateur sont correctement connectés, si les connecteurs adhérent correctement les uns aux autres, s'il n'y a pas de court-circuit ou d'autres anomalies de montage.
6. Vérifie la connexion de tous les composants d'un ordinateur les uns aux autres et à l'alimentation.

Choix d'un bloc d'alimentation adequat:

En raison de la diversité des ensembles ordinateur et d'un grand nombre de modèles de blocs d'alimentation possédant des paramètres techniques différents, le fabricant n'a pas d'impact sur le choix d'utiliser concernant les specifications d'un bloc d'alimentation et la configuration d'un ordinateur utilisé, dans lequel ce bloc d'alimentation est monté.

L'utilisateur devrait consulter avec le vendeur la question d'une alimentation adequate, assurant un fonctionnement à long terme et sans problèmes. Toutes les plaintes

de dysfonctionnement du à un mauvais choix des paramètres par rapport à la configuration utilisée de l'ordinateur, ne peuvent pas été traités par le fabricant.

Le bloc d'alimentation comprend dans sa construction des condensateurs electrolytiques qui se desschent lors de fonctionnement à long terme sous une charge elevée. Par conséquent, il est recommandé de sélectionner le rendement de courant d'un bloc d'alimentation de votre ensemble ordinateur de sorte que l'alimentation travaille en continu avec la puissance à revendre. Le fonctionnement continue à une performance maximale peut conduire à une réduction significative de la durée de vie de l'alimentation, un fonctionnement instable sur les lignes surchargees et aussi à toutes sortes de defaults. Les spécifications techniques et un tableau actuel de charge sont marqués sur chaque bloc d'alimentation MODECOM. Nous vous recommendons le contrôle et l'entretien de votre bloc d'alimentation ainsi que des éléments responsables de refroidissement d'un ensemble ordinateur, périodiquement, au moins une fois par mois.

Le fabricant n'est pas responsable du mauvais fonctionnement de l'alimentation et des dommages causés en cas de :

• dommages ou destruction par force majeure ou facteur environnemental tel que: décharge électrique, incendie, inondation, tremblement de terre, humidité, chaleur excessive, charge excessive, poussière excessive et manque d'entretien ajustat.
• usure naturelle des éléments capacitifs dont le temps et la qualité du travail dépendent en grande partie de l'utilisation.
• modification des composants d'alimentation et du câblage.

Maintenance de l'alimentation:

L'alimentation PC doit être nettoyée périodiquement des impuretés resultant de la circulation de l'air circulant à travers son interieur. Avant de nettoyer l'alimentation à l'air comprime assurez-vous que l'alimentation a été déconnectee du réseau électrique 230V.

Le nettoyage de l'alimentation doit être effectué à l'extérieur du batiment ou dans la piece où est installé un extracteur de poussière. Le nettoyage de base implique le souffrage des saletés de l'intérieur d'alimentation et des pales de ventilateur. Si la salete ne peut pas être enlevé à l'air comprime et les interventions sont nécessaires à l'intérieur de l'alimentation, si la garantie est valide, contactez le vendeur ou la société spécialisée dans la réparation d'ordinateurs. L'utilisation de l'alimentation qui n'est pas propre peut provoquer des dysfonctionnements de votre ordinateur, l'abaissement de la performance du système de refroidissement et conduire à des avaries graves.

Les connecteurs les plus commons de l'alimentation PC:

1. Entrée:

2. prise de courant 230V
   2.Sortie:

3. connecteur d'alimentation pour carte mère MAINPOWER- 20 broches ou 24 broches (20 + 4)

4. connecteur d'alimentation pour processeur ATX12V / P4 / EPS12V-4 broches ou 4+4 broches
5. connecteur d'alimentation MOLEX, utilisé par certains périhériques internes à 4 broches,

(disques durs HDD, lecteurs optiques ODD)

• connecteur d'alimentation mini MOLEX, utilisé par certains périhériques internes à 4 broches (lecteurs de cartes, lecteurs de disquettes, etc.)
• connecteur d'alimentation pour dispositifs à interface Serial ATA SATA (disques durs HDD, lecteurs optiques ODD)
• connecteur d'alimentation pour cartes graphiques 12V HPWR broches, selon les recommandations et les instructions du fabricant

Le nombre et le type des connecteurs d'alimentation dépend du modele du bloc d'alimentation. Lors de la selection I'utilise doit préter attention non seulement à la puissance d'un bloc d'alimentation, mais aussi à la quantité réquise des connecteurs, la taille du bloc d'alimentation et le mode de sa mise en place dans le boîtier. Certains modèles d'alimentations MODECOM ont un câblage modulaire permettant la sélection de la bonne quantité de câblage nécessaire.

Cet apparéil a été concu et fabriqué avec des matériaux et composants de haute qualité pouvant être recyclés et réutilisés. La présence du symbole de poubelle sur roues barrière sur un produit, emballage, manuel etc. indique que ce dernier doit être collecté séparément, conformément à la Directive du Parlement européen et du Conseil 2012/19/UE. Un tel marquage indique que les équipements ELECTriques et Electroniques après leur période d'utilisation, ne doivent pas être traités comme des déchets menagers. L'utilitaire est obligé à recycler le matériel utilisé en le rapportant jusqu'à un point de collecte des déchets ELECTriques et Electroniques. Les personnes menant les points de collecte, y compris les points de collecte locaux, magasins et unités municipales, constituent un système approprié permettant de returner un tel équipement. L'élimination appropriée de l'opération utilisé permet d'éviter les conséquences nocives sur la santé humaine et sur l'environnement naturel, résultat de la présence eventuelle de composants dangereux dans les équipements et d'un mauvais entroposage et traitement de ces équipements. La collecte séparée permet également de recuperer des matériaux et des composants dont ce dispositif a été fabriqué. Un menage joue un role important en contribuant à la réutilisation et la recupération, y compris le recyclage d'un équipement utilisé, à ce stade on forme des attitudes qui visent le bien commun- un environnement naturel propre. Les menages sont également l'un des plus grands utilisateurs de petits équipements et leur utilisation rationnelle, à ce stade, affecte la recupération des matières premières secondaires. L'élimination inadéquate de ce produit peut être soumise à des sanctions en vertu de la législation nationale.
