Bronze 750W - PC Tápegység Volcano - Ingyenes használati útmutató

Termék típusa	PC tápegység
Márka	Volcano
Modell	Bronze 750W
Névleges teljesítmény	750 W
Hatékonyság	Bronze tanúsítvány (jellemző 82-85%)
Bemeneti feszültség	AC 220-240 V, 50 Hz, 4-6 A
Alaki tényező	ATX szabvány
Megközelítő méretek	150 x 140 x 86 mm
Megközelítő tömeg	2,5 kg
Alaplap fő csatlakozó	20+4 tűs
CPU csatlakozó	4+4 tűs (ATX12V / EPS12V)
Periféria csatlakozók	Molex, Mini Molex, SATA, PCI-E 6+2 tűs
Moduláris kábelezés	Nem (fix kábelek)
Ventilátor	1 db 120 mm-es ventilátor (becslés)
Védelemek	OVP, OCP, SCP, OTP (fenntartással)
Telepítés	Szakember által javasolt
Tisztítás	Nyomás alatti levegővel való fújás leválasztás után
Karbantartás	Hűtés havi ellenőrzése
Biztonság	Ne nyissa ki a házat, áramütésveszély!
Garancia	Gyártói garancia (nem meghatározott)
Megsemmisítés	Ne dobja a háztartási hulladékba, WEEE újrahasznosítás
Rendeltetésszerű használat	Asztali számítógép, háztartási vagy professzionális

Gyakran ismételt kérdések - Bronze 750W Volcano

Hogyan kell helyesen telepíteni a Bronze 750W tápegységet?

Minden telepítés előtt húzza ki a hálózati kábelt a fali csatlakozóból. Nyissa ki a számítógép házát, távolítsa el a régi tápegységet, ha van, majd helyezze be az újat. Csatlakoztassa a kábeleket az alaplaphoz (20+4 tűs csatlakozó), a processzorhoz (4+4 tűs), és a perifériákhoz (SATA, Molex, PCI-E). Zárja vissza a házat, és csatlakoztassa a hálózati kábelt. Győződjön meg arról, hogy a I/O kapcsoló "I" állásban van. További részletekért olvassa el a használati útmutatót.

Mi a Volcano Bronze 750W tápegység tényleges teljesítménye?

A Bronze 750W modell 750 watt folyamatos teljesítményt biztosít. Az élettartam és stabilitás optimalizálása érdekében azonban ajánlott nem meghaladni a terhelés 80%-át folyamatos használat során. A sávonkénti áram specifikációk a termék címkéjén találhatók.

Hogyan kell tisztítani a PC tápegységet?

Húzza ki a tápegységet a 230V-os hálózatból. Használjon sűrített levegős fúvókát a por kifújásához belülről, különösen a ventilátor lapátjairól. Végezze ezt a műveletet jól szellőző helyen vagy a szabadban. Soha ne szerelje szét a házat, mert a kondenzátorok még leválasztás után is veszélyes feszültséget tárolnak.

Mit tegyek, ha a számítógép nem kapcsol be a telepítés után?

Ellenőrizze, hogy a hálózati kábel mindkét végén megfelelően csatlakoztatva van-e, és a fali aljzat működik-e. Győződjön meg arról, hogy a tápegység I/O kapcsolója "I" állásban van. Ellenőrizze, hogy minden csatlakozó megfelelően van-e dugva: alaplap, CPU, GPU, merevlemezek. Fontolja meg a rövidzárlatot vagy hibás alkatrészt. Ha a probléma továbbra is fennáll, forduljon szakemberhez.

Ez a tápegység kompatibilis az alaplapommal?

A Bronze 750W ATX 20+4 tűs fő csatlakozót használ, amely kompatibilis minden modern ATX alaplappal. Az olyan alaplapokhoz, amelyek 4+4 tűs CPU csatlakozót (ATX12V/EPS12V) igényelnek, a tápegység biztosítja azt. Ellenőrizze a házban rendelkezésre álló helyet is (ATX szabvány méretek).

Mi ennek a tápegységnek a tipikus élettartama?

Az élettartam a használati körülményektől függ: hőmérséklet, terhelés, áramminőség. Normál használat mellett (80% alatti terhelés és jó szellőzés) akár 5-10 év is lehet. Az elektrolit kondenzátorok idővel kiszáradnak, különösen magas hőmérséklet vagy hosszan tartó túlterhelés esetén.

A Volcano Bronze 750W tápegység csendes?

A zajszint a beépített ventilátortól függ (valószínűleg 120 mm). Normál működés közben mérsékelt marad. Nagy terhelés alatt a ventilátor gyorsabban foroghat és hallhatóvá válhat. A zaj minimalizálása érdekében biztosítson megfelelő légáramlást a házban.

Használhatom ezt a tápegységet egy erős grafikus kártyához?

Igen, a tápegység rendelkezik PCI-E 6+2 tűs csatlakozókkal a grafikus kártyákhoz. A 750W teljesítmény elegendő a legtöbb csúcskategóriás egy-GPU konfigurációhoz. Mindazonáltal ellenőrizze a kártya fogyasztását és a gyártó ajánlásait.

Hogyan tudhatom meg, hogy a tápegységem hibás?

A gyakori jelek közé tartozik: a számítógép nem kapcsol be, véletlenszerű újraindulások, kék képernyő, vagy szokatlan zajok (sistergés, kattogás). Ha hibát gyanít, lehetőség szerint tesztelje egy másik tápegységgel. Soha ne nyissa ki a tápegységet; forduljon erre feljogosított szervizhez.

Hogyan ártalmatlanítsam a régi tápegységet?

Ne dobja a háztartási hulladékba. A WEEE irányelvnek (2012/19/EU) megfelelően vigye el egy elektronikai hulladékgyűjtő pontra (hulladékudvar, bolt, stb.). Az újrahasznosítás lehetővé teszi az anyagok visszanyerését és a környezeti kockázatok elkerülését.

HASZNÁLATI ÚTMUTATÓ Bronze 750W Volcano

Használati utasítás MODECOM számítógéphez való tápegységhez

Bemutatás:

Köszönjük, hogy számítógépe számára a MODECOM márka által fémjelzett tápegység megvásárlása és beszerlése mellett döntött. A beszerelés és az első indítás előtt olvassa el ezt a használati útmutatót, valamint a tápegység megfelelő és hosszú távú működése érdekében tartsa be a biztonsági utasításokat.

Figyelmeztetés és biztonsági utasítások:

A PC tápegysége magas feszültséggel működő elektronikus eszköz, ami veszélyes az emberek egészségére vagy életére: AC 220-240V / 50Hz / 4-6A. Miután kihúzta a tápegységet a hálózatból, még hosszú ideig veszélyes magas feszültség van eltárolva a kondenzátorokban.

AC adapter kizárólag otthoni vagy irodai használatra lett tervezve asztali PC-hez.

Biztonsági okokól tartsa be az alábbi utasításokat, ellenkező esetben elveszti a garancia jogát:

• Ne érintse meg a tápegységet és a számítógépet nedves vagy vizes kézzel, illetve más nedves tárgyakkal!
• Ne tegye a számítógépet a tápegységgel fütőtest vagy más höforrás közelébe!
• Ne takarja le a számítógépen a ventilátort és a szellőzőket!
• Ne használja a tápegységet megnövekedett páratartalom esetén vagy poros kö- rülmények között!
• Ne nyissa ki és ne módosítsa a vezetékeket és / vagy csatlakozókat, valamint a tápegység egyéb alkatrészeit!
• Ne helyezzen tárgyakat a tápegység nyílásaiba!
• Ne távolítsa el a védjegyeket, pecséteket, címkéket vagy sorozatszámokat a tápegységről!
• Ne nyissa fel a tápegység burkolatát!

A burkolat indokolatlan nyitása, a mellékelt kábeleken kívüli más kábel használata, illetve a burkolat alá illetéktelen tárgyak beillesztése áramütést okozhat.

A számítógépbe a tápegység beszerelése / kicserélése:

Ajánlott, hogy a tápegység beszerelését hozzá értő szakember végezze el.

Mielött beszerelné vagy cserélné a tápegységet, kérjük, olvassa el a gépház, illetve a töb-

bi számítógép alkatrész használati utasítását. Bizonyosodjon meg róla, hogy a MODECOM tápegység megfelelően illeszkedik számítógépe beállításaihoz a műszaki paramétereket tekintve, valamint, hogy nem fog folyamatos üzemmódban maximális terheléssel működni. Ez lehetővé teszi a számítógépe rendszerének gördülékeny és hosszú távú működésének biztosítsát.

1. Húzza ki a tápkábelt az AC 230V-os fali konnektorból és a tápegységből.
2. Nyissa fel a gépházat, ahogy az azon lévő utasítások mutatják!
3. Válassza szét az összes hálózati csatlakozót az alaplapból és más alkatrészeket a számítógépből: merevlemezt, kártyaolvasót, optikai meghajtót..stb
4. Távolítsa el a tápegységet a számítógépházból a gépházon látható instrukciók alapján.
   5..Szerelje be az új MODECOM tápegységet a gépházba. Csatlakoztassa az alaplap kábeleit és más eszközöket a régi tápegység leszerelésének fordított sorrendjében.
5. Bizonyosodjon meg róla, hogy az összes alkatrész megfelelően van csatlakoztatva.
6. Csukja be a gépházat és csatlakoztassa a tápkábelt a tápegységhez és az AC 230V-os konnektrohoz.
7. Ellenőrizze, hogy számítógépe egész rendszere megfelelően működik-e.

Teendők probléma esetén:

1. Mielőtt a tápegységet beillesztené, bizonyosodjon meg róla, hogy a számítógép alkatrészei működőképesek és nem sérültek.
2. Bizonyosodjon meg róla, hogy a tápegység teljesen illeszkedik a számítógép aktuális beállításaihoz és teljesen kompatibilis vele.
3. Bizonyosodjon meg róla, hogy a tápkábel helyesen van csatlakoztatva a tápegységez és az AC 230V-os konnektorhoz is.
4. Ellenőrizze, hogy az "I/O" hálózati kapcsoló a következő helyzetben van: "I".
5. Ellenőrizze, hogy a számítógép összes alkatrésze megfelelően van-e csatlakoztatva, a csatlakozók jól egymáshoz illesztve, van-e rövidzárlat, vagy más rendellenesség az ösz-szeszerelés során.
6. Ellenőrizze, hogy megfelelő-e a számítógép összes alkatrészének a csatlakozása egy-máshoz és a tápegységhez.

A megfelelő tápegység kiválasztása:

A számítógépek, valamint a nagyszámú különböző technikai előírásokkal rendelkező tápegység modellek sokfélesége miatt, a gyártók nem befolyásolják a felhasználó választását a tápegység modelljét és jellemzőit illetően. Azt a beállítást használhatják, ami a számítógépbe be van szerelve. A megfelelő tápegység kiválasztását érintő kérdésben, amely biztosítja a hosszú és hiba mentes működést, a felhasználónak ajánlott a tápegység kereskedőjével konzultálnia, vagy azzal, akitől az egész számítógép szett származik. Bármely panasz, amely a tápegység meghibásodására hivatkozik, ami azért következett be, mert számítógépe beállításaihoz nem megfelelő modellt választott, nem köthető a gyártóhoz.

A PC tápegységben elektrolit kondenzátorok vannak, amik kiszáradnak hosszú távú nagy terhelés folyamán. Ezért azt javasoljuk, hogy a tápegység kimeneti teljesítményének hatásfokát számítógépe rendszerének szükségletei szerint válassza, így a tápegység állandóan nagy energia szintet tud tartani. A tápegység élettartamát lényegesen megrövidíti, ha állandóan maximális paraméterei szerint működteti, a túlterhelt vonalakon az instabil feszültség többféle meghibásodáshoz is vezethet. Minden MODECOM tápegységen megtalálja a műszaki és terhelési adatokat. Azt javasoljuk, hogy rendszeresen, de legalább havonta egyszer ellenőrizze és tartsa karban a tápegységet, valamint a többi alkatrészt, ami számítógépe hűtésért felel.

A gyártó nem felelős a tápegység helytelen használatából fakadó károkért:

• sérülés vagy megsemmisülés vis maior vagy környezeti tényező következtében; azaz elektromos kisülés, tűz, árvíz, földrengés, nedvesség, túlzott hő, túlzott terhelés, nagy menynyiségű por és a megfelelő karbantartás hiánya
• kapacitiv elemek természetes elhasználódása esetén, ahol a munka ideje és minősége jelentős mértékben függ a használattól
  -a tápegység alkatrészeinek és vezetékeinek módosítása esetén

A tápegység karbantartása:

A számítógép tápegységét időközönként meg kell tisztítani a szennyeződésektől, ami a belsejében átáramló levegő miatt keletkezhet. A sűrített levegős tisztítás előtt a tápegységet ellenőrizze, hogy ki van-e húzva a 230V-os hálózatból.

A tápegység tisztítását ajánlott az épületen kívül elvégezni, vagy egy szobában, ahol beépített por-elszívó rendszer van. Az alaptisztítás magában foglalja a kosz kifújását a tápegységből és a ventilátorból. Ha a szennyeződés nem távolítható el sűrített levegő segítségével és beavatkozásra van szükség a tápegység belső részében, kérjük, vigye el a teméket az eladóhoz amíg a garanciális / jótállási időszak tart, vagy specializálódott számítógép szervizbe. A szennyezett tápegység használata a számítógép hibás működéshez vezethet, ami csökkentheti a hűtőrendszer hatékonyságát és komoly sérülésekhez vezethet.

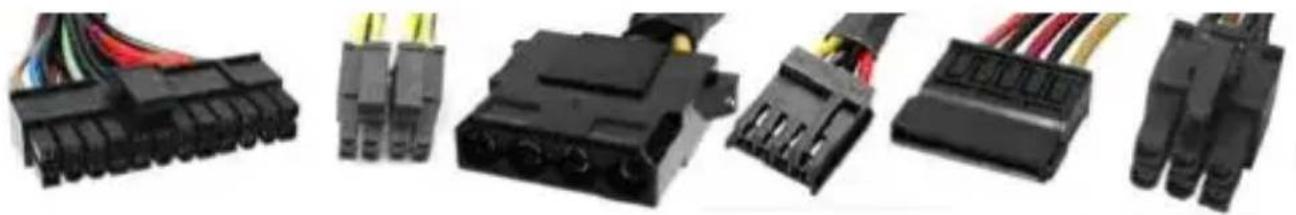

A számítógép tápegységének leggyakoribb konnektorai:

1. Bemenet:

- 230V-os konnektor

1. Kimenet:

2. alaplap hálózati csatlakozó, főkapcsoló 20pin vagy 24pin (20+4)

3. CPU hálózati csatlakozó ATX12V / P4 / EPS12V - 4 pin vagy 4+4 pin
4. 4 pin perifériás hálózati csatlakozó, MOLEX (HDD merevlemez, ODD optikai meghajtó)

5. 4 pin perifériás hálózati csatlakozó, MINI MOLEX (kártyaolvasó, floppy meghajtó, stb.)

6. perifériás hálózati csatlakozó Serial ATA szabvány, SATA (HDD merevlemez, ODD optikai meghajtó)

7. grafikus kártya hálózati csatlakozó, PCI-E - 6 pin vagy 6+2 pin : a grafikus kártya gyár-tója által ajánlott

A csatlakozók száma és típusa a tápegység modelljétől függ. A tápegység kiválasztásakor, ne csak a megszabott teljesítményt, hanem a szükséges mennyiségű és tipusú csatlakozót, a tápegység méretét, és a gépházba való beszerelésének módját is vegye figyelembe.

Selejtezési irányelvek:

Ez a termék az Európa Parlament 2002/96/ EC irányelve, és az Európai Tanács 2003. január 27-i gyűlésének tárgya alapján elektromos és elektronikus berendezés tipusú hulladéknak minősül.

Tiltott az elektromos és elektronikus háztartási hulladékok kidobása. Ezeket az eszközöket a kijelölt gyűjtőhelyekre kell elhelyezni.

További MODECOM márka termékeit érintő információkért, kérjük látogasson el a következő weboldalra: www.modecom.eu.

Ez az eszköz kiváló minőségű újrahasznosítható anyagokból és alkatrészekből készült. Ha az eszköz csomagolása, használati utasítása..stb. keresztbe áthúzott hulladéktárolóval van megjelölve, azt jelenti, hogy az Európai Parlament és a Tanács 2012/19/EU irányelve vonatkozik rájuk az elkülönített hulladékgyűjtés vonatkozásában. Ez a jelölés arról informál, hogy az elektromos és elektronikus berendezéseket nem szabad a többi háztartási hulladékkal együtt kidobni. A használónak kötelessége a használt berendezést az elektromos és elektronikus hulladékgyűjtő pontokon leadnia. Azok, akik ilyen gyűjtőhelyeket működtetnek, mint például helyi gyűjtő pontok, boltok vagy kommuna egységek, lehetővé teszik, hogy a leselejtezni kívánt terméket kényelmesen le tudják adni a használók. A megfelelő hulladékkezelés lehetővé teszi az olyan következmények elkerülését, amik károsak az ember egészségére és a környezetre az eszközökből származó veszélyes anyagok, valamint ezek nem megfelelő tárolása és feldogozása miatt. A szelektív háztartási hulladékgyűjtés elősegíti az adott eszköz anyagainak és alkatrészeinek újrefelhasználását. A háztartások jelentős mértékben hozzájárulnak a kiselejtezett berendezések újrafelhasználásához és újrahasznosításához. Ezen a szinten lehet az alapokat kialakítani, amik a környezetet nagyban befolyásolják a közjó érdekében. A háztartások az egyik legnagyobb kis elektromos berendezés felhasználók. Ezen a szinten az ésszerű menedzsment nagyban segíti az újrahasznosítást. Nem megfelelő hulladékkezelés esetén, fix szankciókat lehet alkalmazni a nemzeti jogi előírások alapján.
