NAVODILA ZA UPORABO LD 16-8 125 R Flex

Upute za uporabu 198

Održavanje i njega 201

Zbrinjavanje 202

Cε-suglasnost 202

Simboli, ki se uporabljajo v teh navodilih 203

Simboli na elektrichem orodju 203

Za vašo varnost 203

Navodila za uporabo 209

Vzdrževanje in nega 212

Podatki o odlaganju 213

Izjava o skladnosti 213

Izjava o omejitvi odgovornosti 213

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Oznacuje grozecko nevarnost. Ce opozorila ne uposteval, lahko povzrocite smrt ali zelo hude poskodbe.

POZORI

Oznacuje grozeco nevarnost. Ce opozorila ne upostevate, lahko povzrocite smrt ali zelo hude poskodbe.

OPOMBA

Oznacuje nasvete o uporabi in pomembne informacije.

Simboli na elektrichnem orodju

Pred vklopom elektricega orodja preberite navodila za uporabo!

Nosite očala!

Informaciye o odlaganju stare naprave! (oglejte si stran 213)!

Za vašo varnost

POZORI

Pred uporabo elektricnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino:

• ta navodila za uporabo,
  splošna varnostna navodila za ravnanje z elektrčnimi orodji, ki so vam na voljo v prilozemem dokumentu (st. dokumenta: 315.915),
• trenutno veljavna pravila na mestu uporabe in predpise o preprecevanju nesreč.

Elektricno orodje je zasnovano v skladu s tehnicnimi standardi in veljavnimi predpisi za tehnicno varnost. Kljub temu lahko pride pri njegovi uporabi do nevarosti zaŽiviljenje in telo uporabnika ali pretjih oseb in do škode na orodju oz. do druge materialne škode. Elektricno orodje je dovoljeno uporabljiati le

• v predvidene namene in

• v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Brusilnik za sanacije LD 16-8 125 R / LDE 16-8 125 R je namenjen

• profesionalni uporabi v industrij in obrti,
• suhemu brusenju in glajenju betona, ometa, estriha, pescena, smota in asfalta,
  brusenju barvanih povrsin in ostankov lepila na betonu ali estrihu,
• uporabi z diamantnimi nastavki, ki jih FLEX ponuja za to orodje in so primerni za stevilo vrtljajev vsaj 9.000 vrt/min.

Uporaba rezalnih plošć, plošć za kosmačenje, lamelnih brusilnih plošć inŽičnih krtac ni dovoljena.

Pri uporabi brusilnika za sanacije

LD 16-8 125 R / LDE 16-8 125 R je treba priklopiti sesalnik razreda M.

Varnostna navodila

POZOR!

Preberite vsa varnostna navodila in napotke. Pri neupoštevanju varnostnih navodil in napotkov lahko nastanejo takné posledice, kot so elektrčni udar, požar ali težke telesne poskodbe. Varnostna navodila si spravite za uporabo v prihodnosti.

To orodje je treba uporabljati kot brusilnik. Upoštevajte vsa opozorila, navodila, slikovne prikaze in podatke, kiste jih prejeli skupaj z elektrčnim orodjem. Zaradi nesposstovanja spodaj navenenih navodil lahko pride do elektrčnega udara, požara in/ali težkih telesnih poskodb.
To elektricno orodje ni primerno za brusenje z brusnim papirjem, delo z ziichimi šcetakami in poliranje in za brusenje. Vrste uporabe, za katere elektricno orodje ni predvideno, lahko ogrozijo Vašo varnost in povzroćijo telesne poskodbe.
Ne uporabljaje pripomočkov, ki jih posebej za to orodje ni izdelal in priporočil proizvajalec orodja. Čeprav je pripomoček mogoće prikljuci na vase elektricno orodje, ta ni njno tudi varen.
- Nazivna hitrost pripomocka mora biti vsaj enaka najvecji hitrosti, ki je označena na elektrichnem orodju. Pripomocki, ki se vrtijo z večjo hitrostjo od nazivne hitrosti, se lahko zlomijo ali razpadejo.
Zunanji premer in debelina vašega
pripomočka morata biti v predvidenem
območju zmogljivosti vašega
elektricnega orodja.
Prevelikh ali premajhnih pripomočkov ni
mogoče primerno zašcititi ali upravljati.
Navojni nosilci pripomočkov morajo
ustrezati navojem na vretenu brusilnika.
Pripomočki, ki ne ustrezajo vpenjalnemu
držalu elektricnega orodja, so
neuravnoteženi, se prevectresejo in
lahko povzročijo izgubo nadzora.
Ne uporablajte poskodovanih nastavkov. Pred vsako uporabo preverite nastavke glede kruşenja in razpok, brusilné krožnike glede razpok ali močne obrabe. Če elektricno orodje ali nastavek pade na tla, preverite, ali so nastale poskodbe, ali pa uporabite drug nastavek. Ko nastavek

preverite in ga zeelite se naprej uporabljati, ostanite vi in druge osebe zunaj ravnine vrtecega se nastavka in orodje eno minuto pustite delovati z visokim stevilom obratov. Poškodovana vsadna orodja se Največkrat zlomijo med tem preizkusnim casom.

• Uporabljajte osebno zašcitno opremo. Odvisno od vrste uporabe si nataknite zašcitno masko Čez cel obraz, zašcitno za oči ali zašcitna očala. Če je potrebno, nosite zašcitno masko proti prahu, zašcitne glusnike, zašcitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjsimi delci materiala, ki nestajajo pri brusenju. Oči je treba zavarovati pred tujki, ki nestajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zašcitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nestaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.
  Pazite, da bodo druge osebe varno oddaljene od Vašega delovnega območja. Vsak, ki stopi na delovno območje, mora nositi osebno zašcitno opremo. Odlomljeni delci obdelovanca ali zlomljena vsadna orodja lahko odletijo stran in povzroćijo telesne poskodbe, tudi izven reposrednega delovnega območja.
• Ce izvajate dela, pri katerih lahko vstavno orodje pride v stik s skritimi omrežnimi napeljavami ali z lastnim omrežnim kablom, smete napravo držati le na izoliranem ročaju. Stik z napeljavo, ki je pod napetostjo, lahko povzroci, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroci elektricni udar.
  Držite kabel proc od vrtečega pripomočka. V primeru, da izgubite nadzor nad orodjem, lahko orodje prereže kabel ali se zanj zatakne in vam roko lahko potegne v vrteči pripomoček.
  Nikoli ne odložite elektricnega orodja, preden se popolnama ustavi. Vrteci se pripomoček se lahko zatakne za povrsino in povzroci, da elektricno orodje uide izpod vasega nadzora.

Ne vklapljaje elektricnega orodja, kadar ga nosite ob boku.
Vrteci pripomocek se lahko nenamerno zatakne za vaša oblačila, kar ga potegne proti vašemu telesu.
Redno Čistite zračnike elektricnega orodja.
Ventilator motorja sesa prah v ohišje.
Prekomerna količina nabranega kovinskega prahu lahko povzroci elektrčni udar.
Ne upravlajte elektricnega orodja v blizini vnetljivih materialov.
Iskre lahko vnamejo te materiaie.
Ne uporabljaje pripomočkov, za katere so potrebna tekoča hladilna sredstva.
Z uporabo vode ali drugega tekocega hladilnegaa sredstva lahko povzrocite elektrcni udar, ki lahko povzroci tud smrt.

Posebna varnostna navodila za brusenje

Brusilna telesa uporabljajeismo za predvidene namene.

Na primer: nikoli ne brusite s stransko povrsino diamantnegabrusalnega kroznika.

Diamantni brusilni krozniki so namenjeni odstranjevanju materiala s spodnjo stranjo brusilnega kroznika. Stranski pritiski na ta brusilna telesa jih lahko zlomijo.

• Uporabljaje samo neposkodovane vpenjalne prirobnice prave velikosti in oblike za izbrani nastavek.

Primerne prirobnice podpirajo nastavke in s tem zmanjsajo nevarnost zloma.

Ne uporabljajeOCRabljenih nastavkov vecijh orodij.

Nastavki za večja orodja niso zasnovani za visja stevila vrtljajev manjsih orodij in se lahko zlomijo.

Odkok in podobna opozorila

Povratni udarec je nenadna reakcija, ki nastane zaradi zagozdenja ali blokiranja vrtecega se vsadnega orodja, na primer brusilnega koluta, brusilnega kroznika, zične šcetke in podobnega. Zagozdenje ali blokiranje ima za posledico takojsnjo ustavitev vrtecega se vsadnega orodja. Nekontrolirano elektricno orodje se zaradi tega pospešeno premakne v smer, ki je nasprotna smeri vrtenja vsadnega orodja.

Ce se na primer brusilni kolut zatakne ali zablokira v obdelovancu, se lahko rob brusilnega koluta, ki je potopljen v obdelovanec, zaplete vanj in brusilni kolut se odlomi ali povzroci povratni udarec.

Brusilni kolut se nato premakne proti uporabniku ali proč od njega, odvisno od smeri vrtenja brusilnega koluta na mestu blokiranja. Blokirni koluti se lahko pri tem tudi zlomijo.

Povratni udarec je posledica napacne ali pomanjkljive uporabe elektricega orodja.

Preprečite ga lahko z ustreznimi previdnostnimi ukrepi. Navedeni so v nadaljevanju besedila.

Trdno držite elektricno orodje in se postavite tak, da lahko z rokami in telesom obvladate silo odkoka. Za učinkovit nadzor nad odkokom ali sunkom med zagonom vedno uporabljajte dodatni ročaj, Če ga ima orodje.

Upravljavec lahko nadzoruje sunek ali silo odkoka, ce izvede ustrezne varnostne ukrepe.

• Nikoli ne postavlajte svoje dlani v blizino vrtečega pripomocka.

Pripomocek lahko odkoči na vašo dlan.

Ne postavljajte se v območje, kamor se lahko orodje premakne v primerus odkoka.

Elektricno orodje bo ob odkoku odletelov nasprotno smer gibanja polirne naprave na tocki stiska.

• Posebej previdni dobite pri obdelovanju kotov, ostrih robov ipd. Pazite, da orodje ne poskakuje ali se zatakne.

Koti, ostri robovi ali poskakovanje pogosto povzrocijo zatikanje vrtecega pripomocka in izgubo nadzora ali odkok. To lahko povzroci izgubo nadzora ali odkok.

Ne pristrjujte lesoreznega rezilz verigo ali zobate rezalne plošće.

Takšna rezila pogosto povzročajo odkok in izgubo nadzora.

Dodatna varnostna navodila

• Uporabljajte izključno podaljske, ki so primerni za uporabo na prostem.
• Odsvetujemo brusenje barv, ki vsebujejo svinec. Za odstranjevanje barv, ki vsebujejo svinec, nj poskrbi strokovno osebje.

Ne obdelujte materialov, pri katerih se lahko sprošćajo zdravju škodljive snovi (npr. azbest). Poskrbite za varnostne ukrepe, Če se lahko sprošća zdravju škodljiv, gorljiv ali eksploziven prah. Nosite protiprašno masko. Uporabljajte naprave za odsesavanje.

MATERIALNA SKODAI

Omrežna napetost mora ustrezati podatkom o dopustni napetosti na tipski ploščici.

Hrup in tresljaji

POZORI

Navedene meritve veljao za nova elektricna orodja. Vsakodnevna uporaba povzroci. da se vrednosti hrupa in tresljajev spremenijo.

OPOMBA

Raven emisij tresljajev na tem lista z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 60745, in ga je mogoce uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoce za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni names uporabe orodja.

Ce orodje uporabljate v druge namene,
z drugimi pripomočki ali ga slabo vzdṛžujete,
se lahko emisije tresljajev razlikujujo. To
lahko močno poveča raven izpostavljenosti
v celotnem obdobju uporabe.

Če orodje uporabljate v druge namene, z drugimi pripomocki ali ga slabo vzdrujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe.

Upostevajte tudi druge varnostne ukrepe za zašcito uporabnika pred učinki tresljajev, na primer: vzdřevanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vorcev.

POZORI!

Pri ravni zvočega tlaka nad 85 dB(A)
uporabljaje zašćito za ušesa.

Tehnične specifikacije

		LD 16-8 125 R LDE	16-8 125 R
Vrsta naprave Brusilnik za sanacije
Napetost omrežja V/Hz 230/50
Razred zaščite		II / ☑
Nazivna moč W 1.600
Delovna moč W 900
Število vrtljajev	vrtljaji/min-1	7.800	1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Izmerjeno število vrtljajev	vrtljaji/min-1	9000
Vpenjalo M14
maks. premer plošće mm 125
Teža v skladu s postopkomEPTA 1/2003	kg 3,0
A-vrednotena raven hrupa je v skladu s standardom EN 60745 (gleje „Hrup in tresljaji")
Raven zvočnega tlaka LpA	dB(A) 87
Raven zvočne moči LwA	dB(A) 98
Negotovost K dB 3
Skupna vrednost tresljaje v skladu s standardom EN 60745 (gleje „Hrup in tresljaji")
Vrednost emisij ah pri namešćeni diamantni brusilni plošci	m/s2	3,2

Pregled

1 Vreteno z navojno prirobnico
2 a Vpenjalna prirobnica b Vpenjalna matica
3 Nastavljiv ročaj
4 Zapora vretena
Za blokiranje vretena pri menjavi orodja.
5 Glava gonila Z izhodom zraka in pušćico za smer vrtenja.
6 Vrtljivi gumb za nastavitev ročaja
7 Prekucno stikalo
Za vklop in izklop.
S položajem za trajno delovanje.

8 Drzalo gibke cevi
9 Nastavitveno kolesce za izbiro stevila vrtljajev
10 Priključni kabel 4,0 m z vtićem
11 Tipska ploščica
12 Zadrževalni ključ
13 Sestrobi vtichni izvijač
14 Vpenjalna ročica
15 Pomični robni segment
16 Priključni nastavek za odsesavanje

Navodila za uporabo

Pred vklopom elektricnega orodja

Elektricno orodje in pribor odstranite iz embalaze in preverite, ali je posiljka popolna in neposkodovana.

Vstavljanje in zamenjava brusilnegasredstva

POZORI!

Pred vsemi deli na elektricnem orodju izvlecite vtic iz vticnice.

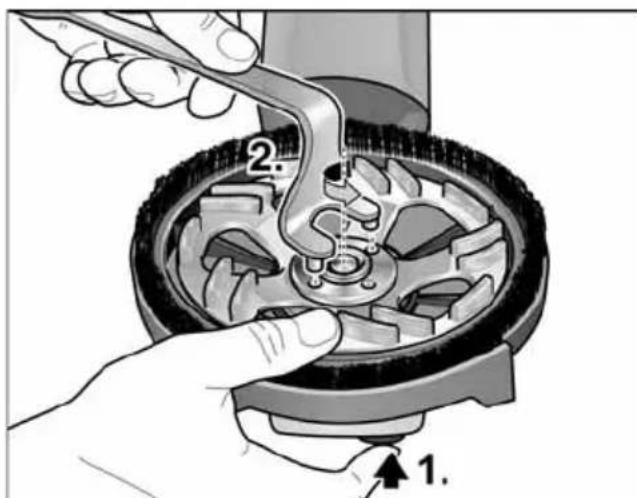

Pritisnite in drzite zaporo vretena (1.).
Z zadrzevalnim kljuem zavrtite vpenjalno matico v levo in jo smemite z vretena (2.).

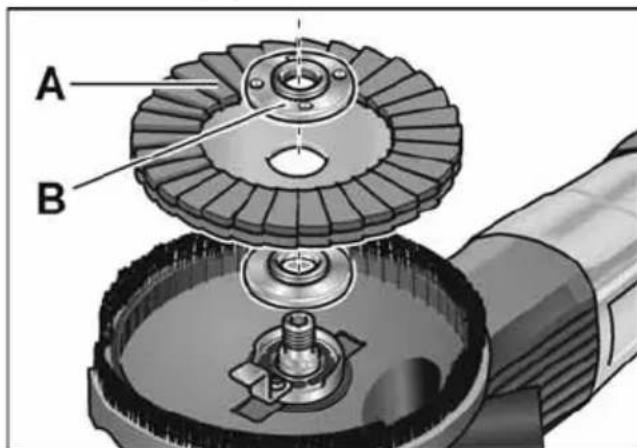

• Pravilno namestite diamantni brusilni krožnik (A).
  Vpenjalno matico (B) privijte na vreteno tak, da bo podaljsek matice obrjen navzgor.
  Pritisnite in drzite zaporo vretena.

Vpenjalno matico zategnite z zadrzevalnim ključem.
Bodite pozorni na polożaj zašcitnegaPokrova.

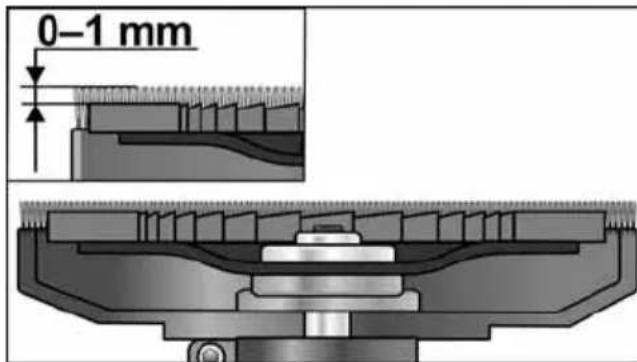

Krtacni venec mora stleti prbl. 0-1 mm cez brusilni kroznik. Po potrebi popravite (glejte „Prilagoditev zašcitnegaPokrova").

Vstavite vtic vvticnico.
Vklopite elektricno orodje (ne da se zaskovi) in ga pustite delovati prbl. 30 sekund. Preverite, ali prihaja do neuravnotezeni stresljajev.
Izklopite elektricno orodje.

Nastavitev ročaja

Vrtljivi gumb za nastavitev ročaja odvjte za priblžno 2 obrata v levo.
Ročaj pomaknite vŽeleni položaj (koraki po 15°). Preprčajte se, da se pravilno zaskovi!
Vrtljivi gumb za nastavitev ročaja zategnite v desno.

i OPOMBA

Po potrebi je mogoce rocaj prestaviti na drugo stran elektricnega orodja.

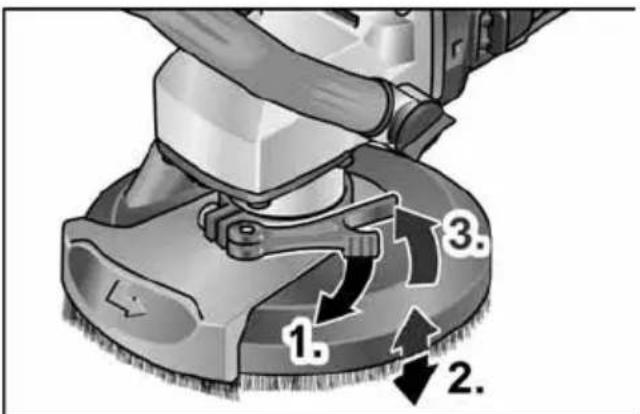

Prilagoditev zašcitnegaPokrova

OPOMBA

Krtacni venec mora streleti pribl. 0-1 mm cz brusilni kroznik. Za izenačitev obrabe diamantnegabrusilnegakroznika je mogoče zašcitniPokrov nastaviti po visini.

Sprostite vpenjalno rocico na zašcitnemPokrovu.
ZašcitniPokrovnastavite naželenovisino.

Zategnite vpenjalno rocico.

Vklop in izklop orodja

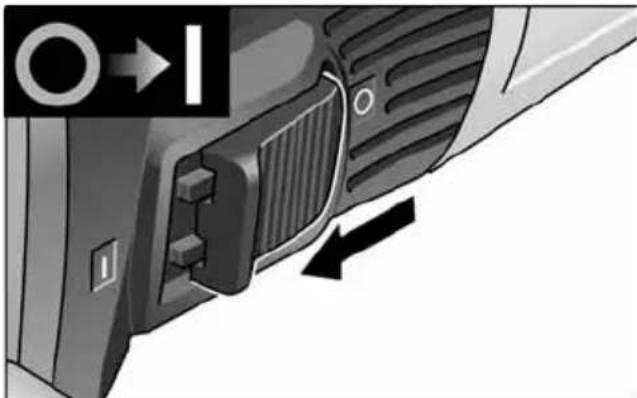

Kratko delovanje brez uporabe
prekucnega stikala

Prekucno stikalo potisnite naprej in ga pridržite.
Za izklop prekucno stikalo izpustite.

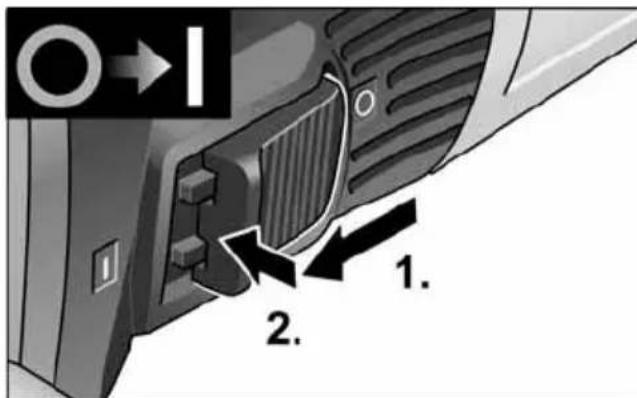

Neprekinjeno delovanje z uporabo prekucmega stikala

Prekucno stikalo potisnite naprej in gas pritiskom na sprednji del zaskočite.

i OPOMBA

Po izpadu elektricega toka se vkljuceno orodje ne bo ponovno vklopilo. Izklop orodja:

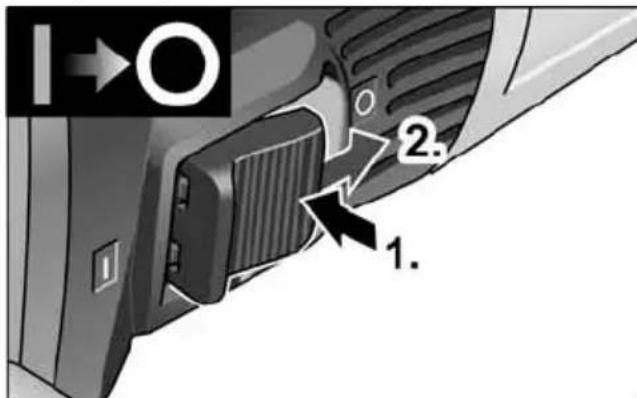

Za izklop pritisnite na zadnji del prekucnega stikala, takao da sprostite zaporo.

i OPOMBA

Pri kratkotrajni preobremenitvi se napravasamodejno izklopi. Ce zelite delonadaljevati, napravo izklopite in ponovnovklopite.

Ob pregrevanju zaradi preobremenitve med trajnim delovanjem se stevilo vrtljajev naprave samodejno zmanjsa, da se naprava ohladi. Na koncu načina za hlajenje se naprava samodejno ugasne.

Ce ze lite delo nadaljevati, napravo izklopite in ponovno vklopite.

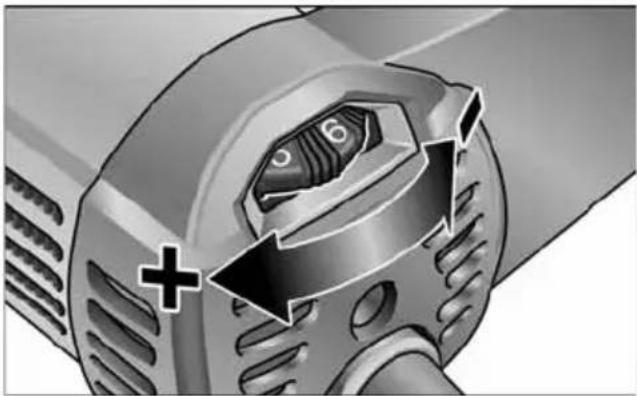

Izbira stevila vrtljajev

Za nastavitev delovnega stevila vrtljajev zavrtite nastavitveno kolesce v položaj zaŽeleno vrednost.

POZOR!

Nevarnost telesnih poskodb zaradi unicenja orodja. Izberite primerno orodje za delo, ki opravljate.

OPOMBA

Pri brusenju z nizkim stevilom vrtljajev (1-3) ne izvajite prevelikega pritiska na orodje, sicer lahko pride do hitrega pregrevanja.

Uporaba problema za sesanje

OPOMBA

Priporocamo uporabo sesalnika za prah FLEXrazreda M.

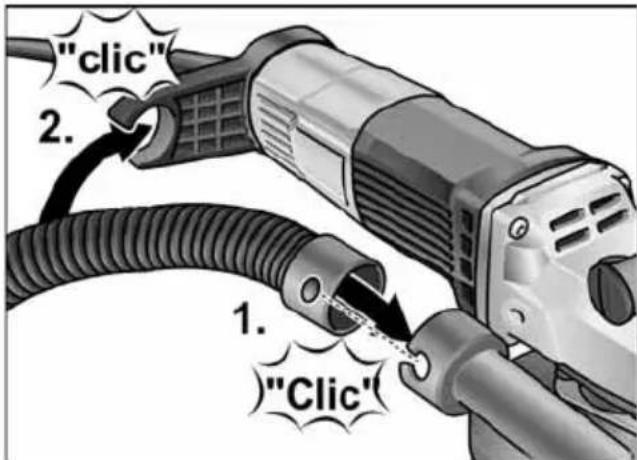

Sesalno cev prikljucite na priključni nastavek 32 mm.
Cev za odsesavanje zataknite v držalo gibke cevi.

• Sesalno cev prikljucite na sesalnik. Upostevajte navodila za uporabo sesalnika! Preverite, ali je cev dobro pritrjena! Po potrebi uporabite ustrezen adapter.

OPOMBA

Ce boste za svoj sesalnik potrebovali poseben nastavek (tj. nastavek, ki se razlikuje od prilożenega 32/36-milimetreskega standardnega nastavka), stopite v stik s svojim dobaviteljem sesalnikov, pri katerem boste prejeliprimeren adapter.

Deloz elektricnim orodjem

POZOR!

Vrteci se brusilni kroznik ne sme priti v stik
z ostrimi strleci imi predmeti. Nevarnost
povratnega udarca! Poškodbe brusilnega
kroznika. Če je brusilni kroznik poškodovan
ali močno obrabljen, ga nujno zamenjaje.

POZOR!

Elektricno orodje vedno trdno drzite z obema rokama!

1. Pritrdite brasilno sredstvo.
2. Priključite sesalnik.
3. Vtaknite vtic v vticnico.
4. Vklopite sesalnik.
5. Vklopite orodje.

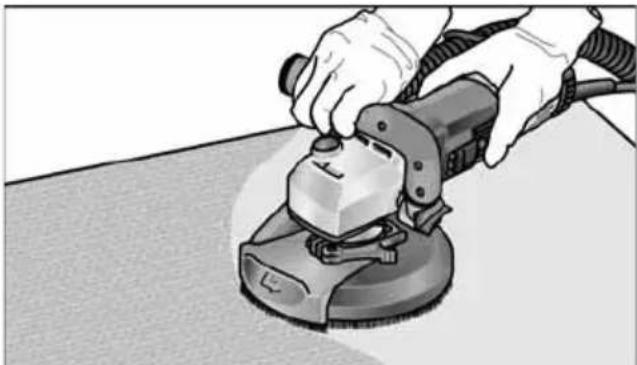

6. Brusilnik za sanacije namestite na delovno povrsino.
   Krtacni venec oz. gumijasti obroc za odsesavanje se mora nalegati na delovno povrsino.

1. Povečajte silo, da brusilni krožnik pride v stik z delovno povrsino. Ob tem obrnite brusilnik za sanacije s prekrivajočimi gibi.

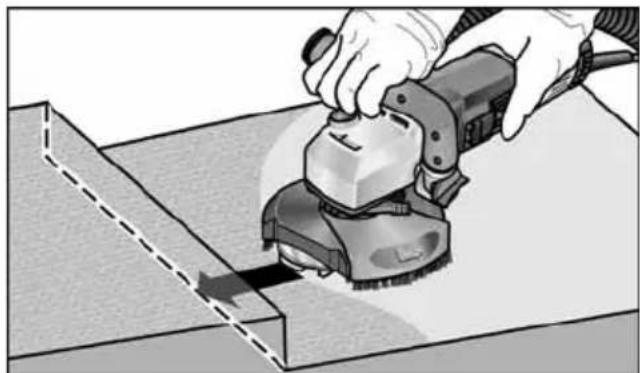

2. Za bruşenje v kotih

3. Izklopite orodje in pocakajte, da se brusilni nastavek ustavi.

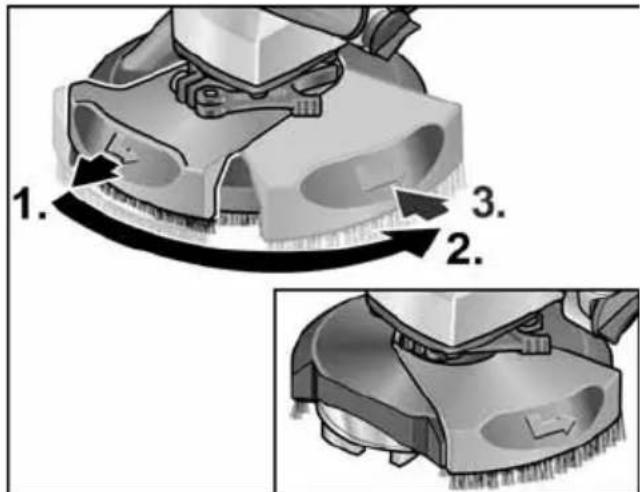

4. Izvolecite pomicni robni segment in ga obrnite v levo.

-Znova vklopite orodje.
9. Po končanem delu izklopite elektricno orodje in izvlecite vtic iz vticnice.

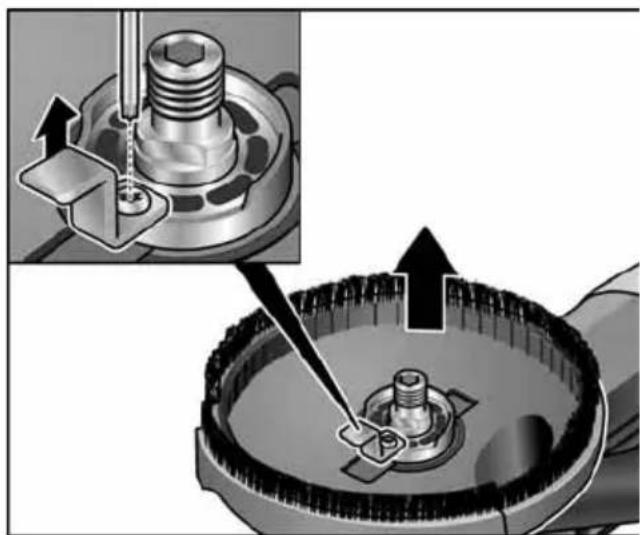

Menjava zašcitnegaPokrova ZašcitniPokrov je opreumljen z zašcitopred izgubo. Po menjavi zašcitnegaPokrova morate zašcit zoNova namestiti.

Krtacni venec

ZašcitniPokrovjeopremljenskrtacnim vencem.Ta venec sluzi dvema namenoma:

• Ker krtacni venec stri cez povrsino brusilnega kroznika, je prvi, ki pride v stik z delovno povrsino. Na ta naclin se brusilni kroznik usmeri vzporedno z delovno povrsino, preden brusilno sredstvo pride v stik z delovno povrsino. Na ta naclin se prepreci, da bi rob brusilne plošće povzročil nastanek srpaste luknje.

• Venec zadržuje prah, dokler ga ne odsesa sesalnik. Če se krtacni venec poskoduje ali kaze znake prekomerne obrabe, ga morate zamenjati. Komplet nadomestnih krtac je na voljo pri vseh servisnih centrih FLEX.

Gumijasti obroč za odsesavanje

Ce se gumijasti obroc za odsesavanje poskoduje ali kaze znake prekomerne obrabe, ga morate zamenjati. Nadomestni obroc za odsesavanje je na voljo pri vseh servisnih centrih FLEX.

Vzdrževanje in nega

POZOR!

Pred vsemi deli na elektricnem orodju izvlecite vtic iz vticnice.

Cischenje

POZORI

Ne uporablajte vode ali tekocih cistilnih sredstev.

S suhim stisnjenim zrakom redno izpihujte notranjost ohisja in motorja.
ZaščitniPokrov in pomicni robni segment cristite s stisnjenim zrakom.

Popravila

Popravila lahko izvedeismo pooblascena servisni center za stranke.

i OPOMBA

Med garancijsko dobo ne odstranjujte vijakov z ohiša motorja. V primeru neupostevanja prenehajo veljati garancijske obveznosti proizvajalca.

Nadomestni deli in pripomočki

Za druge pripomocke, zlasti orodja in polirne pripomocke, glejte katalogge proizvajalca.

Eksplozijski risbo insezname nadomestnih delov najdete na naši splletni strani: www.flex-tools.com

Podatki o odlaganju

POZOR!

Pri odvecnih elektricnih orodjih odstranite napajalni kabel, da Bodies uporabna.

Samo za drzave EU

Elektricnih orodij ne odstranite med gospodinjske oppadke!

V skladu z Direktivo 2012/19/EU o

odpadni elektrichi in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena elektricha orodja zbrati loceno in reciklrati na okolju prijazen nacin.

OPOMBA

Glede moznosti odstranjevanja se obrnite na pooblaschenega prodajalca!

lzjava o sklearnndosti (C

Na lastno odgovornost izjavljamo, da je izdelek, opisan v "Tehnične specifikacije", skladen z naslednjimi standardi ali nominativnimi dokumenti:

EN 60745 v sklearnu z dolocbami iz direktiv

2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnicno dokumentacio:

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo in izgubodobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoce uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakrsno koli skodo,ki je nestala zaradi neprvilne uporabe elektricnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins
