LIETOŠANAS INSTRUKCIJA LD 16-8 125 R Flex

Tehniskā informacija 275

Iss apskats 276

Lietosanas noteikumi 277

Tehniskāapkope un kopsana 280

• so lietosanas pamacibu,
• pievienotas brošūras „Visparejiem drošības tehnikas norādījumiem“ darba ar elektroinstrumentiem (AprakstuNr.: 315.915),
  darba iecirkni paredzetajiem nelaimes gadijumu aizsardzibas noteikumiem un instrukcijam.

Sis elektroinstruments izgatavots atbilstosi tehnikas limenim, un balstoties uz atzitiem darba drosibas tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vaitresajām personām ekspluatesanas laikāvar rasties dzivibai bistamas situacijas, kāarmasinas bojajumi vai citi materiali zaudejumi. Elektroinstrumentu drikst izmantot tikai

• paredzētajjem darbiem,
• drosibas tehnikas noteikumiem atbilstoša stavokli.

Drosibu ietekmeyosi trucejumi nekavejoties janovers.

Noteikumiem atbilstoša izmantošana

Remonta Slipmasina LD 16-8 125 R / LDE 16-8 125 R ir paredzeta

• profesionālai izmantošanai rūpniecībā un amatniecībā,
• sausai slipesanai un betona, apmetuma, klonu, smilsakmens, šamota un asfalta nolidzinašanai, krasas,
• slanu un limes palieku uz betona vai klona apslipešanai,
• izmantošanai ar dimanta instrumentiem, kurus firma FLEX piedāvā šai iericei un kuru atlautais apgriezienu skaits sastada vismaz ar 9.000 apgr./min.

Izmantošana ar griezējiskiem, rupjām
slipripām, sprostslipripām vai stieplu sukām
ir aizliegta.

Lai izmantotu remonta slipmašinu

LD 16-8 125 R / LDE 16-8 125 R, ir

japiesledz M kategorijas puteklsucejs.

Drosibas tehnikas noradijumi

BRIDINAJUMS!

Izlasiet visus drošibas tehnikas noteikumus un noradijumus. Drošibas tehnikas noteikumu un noradijumu neieverosanas gadijuma var tikt izraisitas elektrotraumas, ugunsgreks un/vai smagi ivainojumi Saglabajiet visus drošibas tehnikas noteikumus un noradijumus nakotnei.

So elektroinstrumentu jazmanto kā slipmasinu. leverojiet visus drošibas tehnika noteikumus, noradijumus, attelojumus un datus, kurus Jus sanemat kopar so ierici. Ja netiks ieveroti sekojosie noradijumi, tad var tikt izraisita elektrotrauma, uguns un/vai smagi ivainojumi.
Sis elektroinstruments nav piemero!. slipesanai ar smilspapiru, darbam ar stieplusukam, pulesanai vai griesanai ar slipripu. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzets, var tikt izraisiabistamiba un traumas.
Neizmantojiet aprikojumu, kuru ražotājs nav speciali paredzējis vai ieteicis šim elektroinstrumentam.

Tas apstaklis, ka Jus varat aprkojumu piestiprinat pie sava elektroinstrumenta, vel negarante tā drošu izmantošanu.

• Piełaujam am iesaistāmā instrumenta apgriezenu skaitam jabut vismaz tik augstam, kā uz elektrinodeumenta norādītajam maksimalajam apgriezenu skaitam.

Aprikojums, kas griezas atrak par pielaujamo atrumu, var saluzt un tikt atmests atpaka!.

• lesaistāmā instrumenta ārejam diametram un biezumam jātbilst elektrinstrumenta dotajiem izmēriem. Nepareizi izmeritos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt. Slipripām, slipsēsanas škivjiem vai CITAPAKOJUMAM precizi japieguJ JUSU elektrinstrumenta slipsēsanas darbvarpstai.

Izmantojamie instrumenti, kuri precizi nepiegul elektroinstrumenta slipeşanas darbvarpstai, griežas nevienmérigi, loti stipri vibre un var izraisit kontroles zudumu.

Neizmantojiet bojatus izmantojamos instrumentus. Pirms katras izmantošanas pārbaudiet izmantojamo instrumentu škēlumus un plaias, slipešanas škīvju plaias, nodilumu vai stipru nolietojumu. Ja elektroinstruments vai izmantojamais instruments nokrit, pārbaudiet tā bojājumus vai izmantojiet nebojatu izmantojamo instrumentu. Ja ir notikusi izmantojama instrumenta kontrole unt izmantošana, tad Jums un tuvumā esosajām personām jāatrodas ārpus rotejošā izmantojama instrumenta plaknes un jālauj icerci vienu minuti rotēt ar visaugstāko apgriezenu skaitu. Bojati izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
Nesajiet individualu aizsargaprikojumu. Atkaribna no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepiecesams, nesajiet puteklu masku, dzirdes aizsargu, aizsargcimdus vai specialu prieksautu, kas aizsarga Jus no slipesanas un materiala sikajam dalinam.

Acis jaaizsarga no lidojsiem sveskermeniem, kuri rodas dazadupielietojumu laika. Puteklu vai filtrjoosai aizsargmaskai jafiltrpe putekli, kuri rodas darba laika. Ja Jus ilga laika posma esat paklauts lielam troksnim, tad Jus varat zaudet dzirdi.

leverojiet, lai cites personas atrastos drosa attaluma no Jusa darba zonas. Katram, kas ierodas darba zona, janesa individuales aizsargaprikojums. Sagataves atluzas vai saluzusi izmantojamie instrumenti var aizlidot un izraisit traumas ari arpus tiesas darba zonas.
Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojavais instruments var aizskart nosleptus elektriskos vadus vai paşa instrumeta tikla kabeli. Kontaks ar zem sprieguma esoso vadu var izraisīt spriegumu aī ierices metāla detalās un izraisīt elektrotraumu.

leverojiet, laikkla kabelis neatrastos rotejo so izmantojamo instrumentu tuvuma. Ja tiek pazaudeta kontrrole par ierici,tad tikla kabelivarpargriezt vai aizskart un Jusu delna vail roka variekut rotejosaja izmantojamainstrumenta.
Nekad nenolieciet elektroinstrumentu, pirms izmantojavais instruments nav pilnigi apstajies. Roteosais izmantojavais instruments varkontakteties ar virsmu, kur tas ir janoliek, karezultata Jus varat pazaudet kontrlipar elektroinstrumentu.
Nelaujiet elektroinstrument darbodies, ja Jus to nesat. Jusu apgerbs var nejausi saskarties ar rotejo so izmantojamo instrumentu un izmantojamais instruments var ieurbties Jusu kermeni.
- Regulari tiriet elektroinstrumenta ventilacijas spraugas.

Motora ventilators ilevelk korpusa
puteklus, un liels sakrajusos metala
puteklu daudzums var izraisite
eletktrobistamibu.

Neizmantojiet elektroinstrumentu viegli uzliesmojosu materialu tuvuma. Dzirksteles var sos materialus aizdedzinat.
Neizmantojiet izmantojamos instrumentus, kuriem nepiecesami skidri dzesesanas lidzekli. Udens vai cita skidra dzesesanas lidzekla izmantošana var izraisit elektrotraumu.

Ipaši drošibas tehnikas noteikumi slipešanai

Abrazivos materialus drikst izmantot tikai iekeiktajam izmantošanas iespejam. Piemēram: Nekad neslipējiet ar dimanta slipešanas škivja sānu virsmu. Dimanta slipešanas škivji ir paredzeti materiala nonemšanai ar slipešanas škivja apaksejo malu. Šie abrazivie materiali var saluzt, ja uz tiem iedarbojoties sr speku no sāniem.
Izmantojiet tikai nebojatus pareiza lieluma un formas savilcejatlokus Jusu izveltajam izmantojamam instrumentam. Piemeroi atloki sarga izmantojamos instrumentus un lidz ar to samazina luzuma bistamibu.

Neizmantojiet lielaku elektroinstrumentu nolietotus izmantojamos instrumentus. Lielaku elektroinstrumentu izmantojamie instrumenti nav konstrueti mazo elektroinstrumentu lielakam apgriezenu skaitam un var saluzt.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustibba esosa iesaistamainstrumenta ka piem.,slipripas,slipeesanasskivja,stieplu sukas peksnza izakejoasa vialbokjoasa reakcija, kas izraisa rotejosazimantojamainstrumenta peknsu apstaansos.Ta rezultata tiek izraisits elektroinstrumenta nekontrolets paatrinajums pret iesaistamainstrumenta rotacijas kustibu bokesanas vieta.Ja piem.,kada slipripa ieakejas sagatave vaitloke,tad slipripas mala, kura tiekiegremdeta sagatave, var sapities un ar to izlauzt slipripu vai izraisit atsitenu.Tad slipripa kutas uz apkalpojosaspersonas pusi vai no tass prom, atkariba no ripas rotacijas virzena blokeesanas vieta.Ta slipripas var ari luzt.
Atsitiens ir nepareizas vai kludainaselectroinstrumenta izmantoanas rezultats.To var noverst, ieverojot attiecigus drosbastehnikas noteikumus, kuri tiek zemakaprastiti.

Stingri turiet elektrinstrumentu un
nostadiet savu kermeni un rokas tadapo zicija, ar kuru Jus varat uzvert atsitiena speku. Ja ir, vienmér izmantojiet papildrokturi, lai Jums pec iespejas labivaretu kontrolét atsitiena speku vai reakcijas momentu palaides laikā. Apkalpojsa persona, ieverojot piemerotus drošibas pasakumus, var parvaldit atsitiena un reakcijas spekus.
leverojiet, lai Jusu rokas nekad neatrastos rotejosa izmantojamainstrumenta tuvumā. Atsitienā laikā izmantojavais instruments var izdarit kustibu pāri Jusu rokai.
Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu
virzienā, kas ir pretëjs slipripas kustībai
blokešanas vieta.

• Ipaşi uzmanigi stradajiet vietas ar sturiem, asam malam utt. Noversiet izmantojamo instrumentu atleksanu no sagataves un iespilešanos taja. Rotejosam izmantojamam instrumentam ir nosliece iespileties sturos, asas malas vai ari atsitiena laika. Tas izraisa kontroles zudumu vai atsitenu.
  Neizmantojiet kedes vai zobzagplatni. Tadi izmantojamie instrumenti biezi izraisa atsitiena vai kontroles zaudešanu pār elektrinodeumentu.

Citi drošibas noradijumi

Izmantojiet tikai tadu pagarinataju, kurs piemeropts lietošanai arpus telpam.
Nav ieteicama svina krasu noslipesana. Svina krasu noslipesanu drikst veitk tikai specialists.
Neapstradajiet materialus, kuri izdala veselibai bistamas vielas (piem., azbestu).Realizejiet aizsargpasakumus, ja var izveidoties veselibai kaitigi, atrui zliesmojosi vai spradzienu izraisosi putekli. Nesajiet puteklu aizsargmasku. Izmantojiet nosuciejikartas.

MATERIALIAE ZAUDJUMII

Tikla spriegumam jasaskan ar sprieguma datiem uz firmas plaksnites.

Trošni un vibracija

BRIDINAJUMSI

Dotas mervienibas attecas uz jaunam iericem. Izmantojot katru dienu, izmainas troksnu un svarstibu koeficienti.

NORADIJUMS!

Sajas tehniskajas prasibas noraditais svarstibu limenis ir izmerits atbilstosi EN 60745 normetajai merisanas metodei un electroinstrumentu salidzinasanai var tik savstarpeji izmantots. Tas ir piemeroats arieprieksejai svarstibu slodzes novertesanai. Dotais svarstibu limenis parada galvenos electroinstrumenta izmantoanas veidus. Bet, ja electroinstruments ar atskirigiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citadai izmantoasanai, tad var rasties svarstibu limena novirzes. Tas var ieverojami palielinat svarstibu slodzi

visā darba laika periodā.
Precizai svārstību slodzes noteikšanai jānem
vera aī las laiks, kurā ierice ir gan izslēgta, vai
arī darbojas, bet faktiski neatrodas darba
procesā. Tas var ieverojami samazināt
svārstību slodzi visā darba laika periodā.
Sastādiet drosibas tehnikas
papildnoteikumus strādājosās personas
aizsardzībai pret svārstību iedarbību, kā
piem., attiecībā uz: elektroinstrumenta un
rezerves instrumentu apkopi, roku siltuma
saglabāšanu, darba procesu organizaciju.

UZMANIBUI

Skañas spiedienam parsniedzot 85 dB(A),
janesa skanas aizsargu.

Tehniskā informācija

		LD 16-8 125 R LDE	16-8 125 R
lerices modelis Remonta slipmašina
Tikla spriegums V/Hz 230/50
Aizsargklase		II / ☑
Patērējamā jauda W 1.600
Lietderīgā jauda W 900
Apgriezenu skaits	apgr./min-1	7.800	1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Izmērītais apgriezenu skaits	apgr./min-1	9000
Instrumenta ligzda M14
maks. ripas diamets mm 125
Svars atbilstīgi „EPTA-procedure 1/2003"	kg 3,0
A-izsvarotais trokšŋa limenis atbilstīgi EN 60745 (skatīt „Trokšni un vibracijas")
Skañas spiedena limenis LPA	dB(A) 87
Akustiskās jaudas limenis LWA	dB(A) 98
Kljuda K	db	3
Kopējā vibraciju vērtība atbilstīgi EN 60745 (skatīt „Trokšni un vibracijas")
Emisiju vērtība a h ar uzstādītu dimanta slipëšanas disku	m/s² 3,2

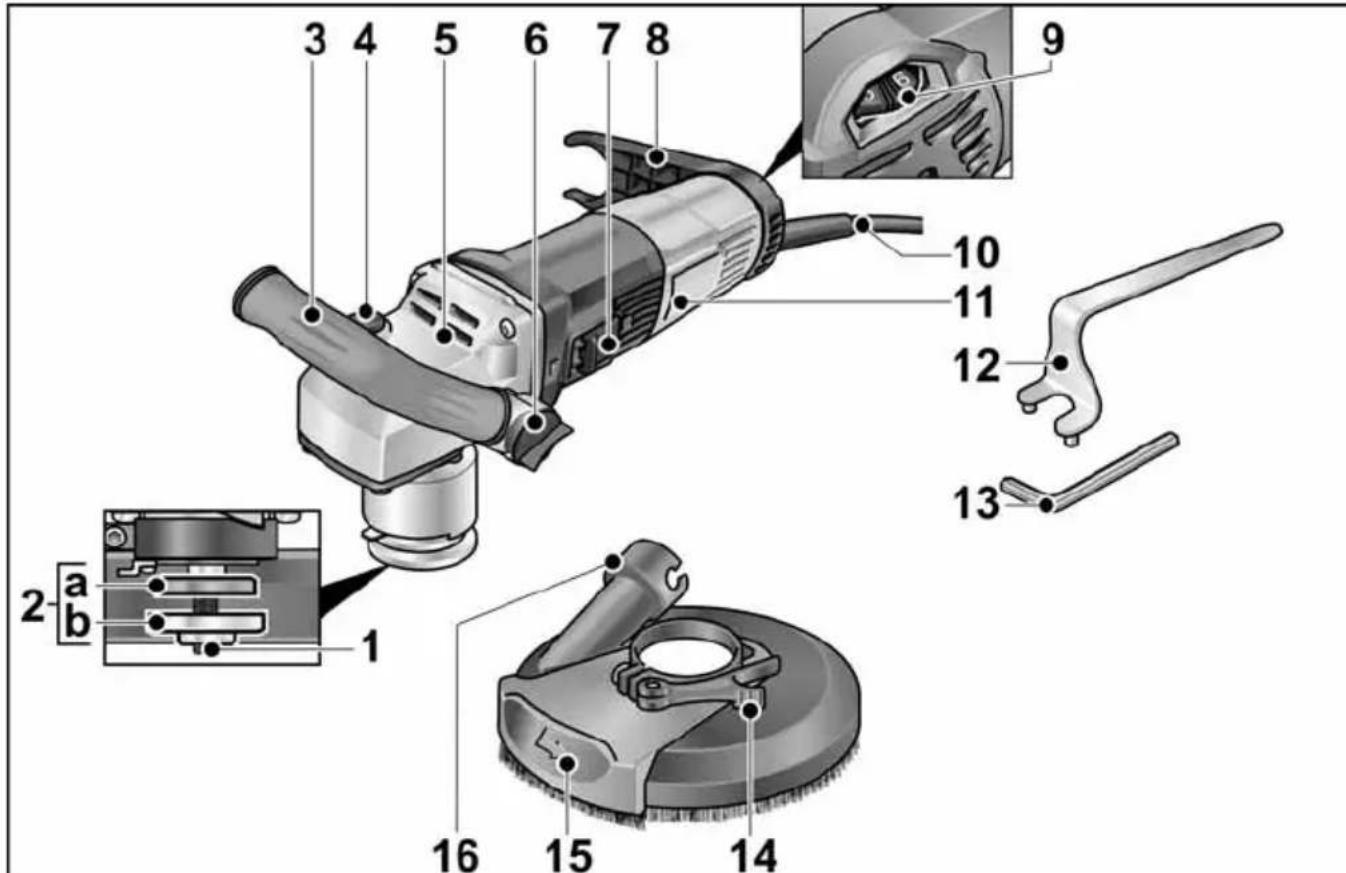

Iss apskats

1 Darbvarpsta ar vitnatloku
2 a Savilcejatloks b Savilcejuzgrieznis
3 Reguljams rokturis
4 Darbvarpstas aretesana Darbvarpstas apstadinasanai, nomainot instrumentus.
5 Pärvada galva
Ar gaisa izplüdes atveri un griësanas
virziena bultiu
6 Roktura regulešanas pagriežamā poga
7 Sledzis
leslegsana un izslegsana.
Ar ilgstoas ekspluatacijas fikseshanu.

8 Šlūtenes turetājs
9 Apgriezenu skaita iepriekszivelesnostadisanas disks
10 4,0 m pieslēguma kabelis ar kontaktdakšu
11 Firms plaksnite
12 Tapatslēga
13 Sešstūr stienatslega
14 Fiksacijas svira
15 Nolokams malas segments
16 Nosuksanas aprkojuma savienotajiscaurule

Lietosanas noteikumi

• Pagriežamo pogu roktura regulēsanai atgrieziet par apm. 2 apgriezieniem pulkstenraditāju virziena.
  Noregulējiet rokturi vēlamajā pozicijā (15° fiksacija). Rokturim ir janofiksejas!
• Pagriežamo pogu roktura regulēšanai cieši pievelciet pulkstenradītāju virziena.

i NORADIJUMS!

Ja nepiecesams, rokturi var parlukt uz otru elektroninstrumenta pusi.

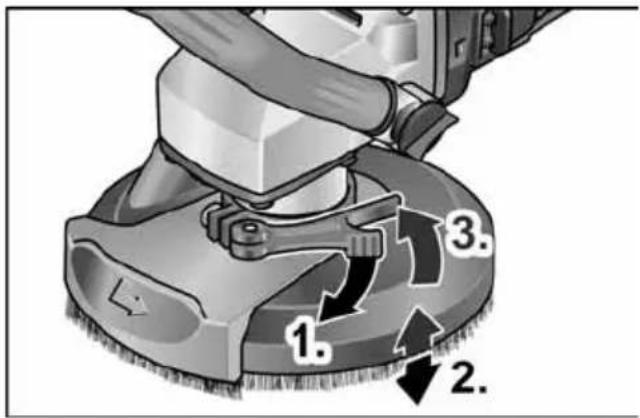

Nostadiet aizsargapvalku

i NORADIJUMS!

Suku gredzenam vajadzetu but izvirztam virs slipesanas skivja apm. par 0-1 mm. Dimanta slipesanas skivju nodiluma izlidzinasana iespejama aizsargapvalka augstuma regulešana.

Atlaidiet aizsargapvalka savilcejsviru.
Nostadiet aizsargapvalku nepiecesamaja augstuma.

Stingri pievelciet savilcejsviru.

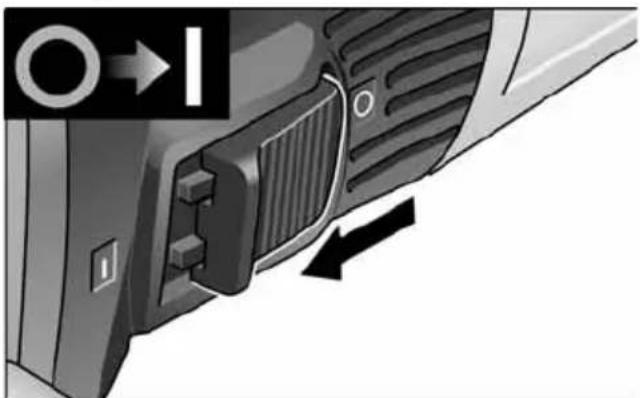

Elektroinstrumenta ieslegsana un izslegsana

Islaiciga darba rezims bez iefikseshanas

• Nobidiet sledzi uz prieksu un stingri turiet.
  Lai izslęgtu, sledzi atlaidiet.

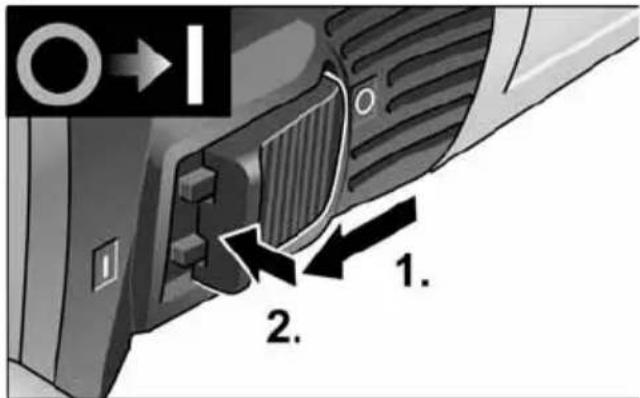

llgstošs darba režims ar iefiksëšanos

• Nobidiet sledzi uz prieksu un, nospiezot tā prieksgalu, iefikszejiet.

i NORADIJUMSI!

Pec strvas padeves partrauksanas ieslegtas ierices darbiba tiek partraukta.

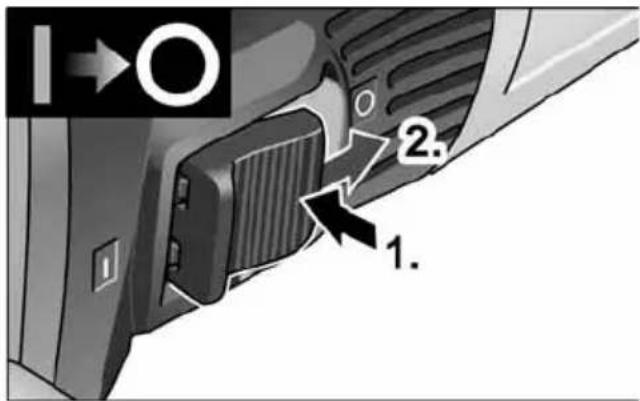

lerices izslegsana:

Lai izslęgtu, slédzi atblokëjiet, nospiézot tā pakalejo galu.

i NORADIJUMSI!

Ja ierici islaicigi parslogo, ta automatiski izsledzas. Lai turpinatu stradat, izsledziet un iesledziet ierici.

Ja ilgstošas ekspluatacijas laikā erici
parslogo un tā pärkarst, icerce automatiski
samazina apgriezenu skaitu, lidz ir
pietiekami atdzisusi. Kad dzesësanas
rezīms ir beidzies, icerce automatiski
izsledzas.

Lai turpinatu stradat, izslédziet un iesledziet ierici.

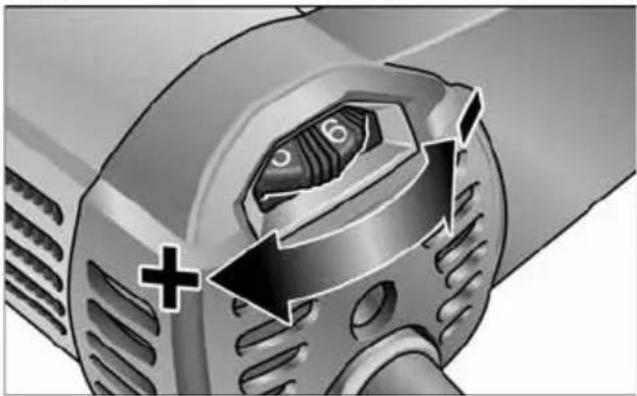

Apgriezenu skaita iepriekšizvēle

• Darba apgriezenu skaita nostadisanai pagrieztiet iestafisanas disku uz nepiecesamo vertibu.

UZMANIBU!

Instrumenta salausanas gadijumaiespjamas traumas. Izmantojiet veicamajam darbam piemerotu instrumentu.

NORADIJUMSI!

Ja slipējat ar mazu apgriezenu skaitu (1-3), nepiemerojiet parak lielu spiedenu, pretējā gadijumā ierice var pärkarst.

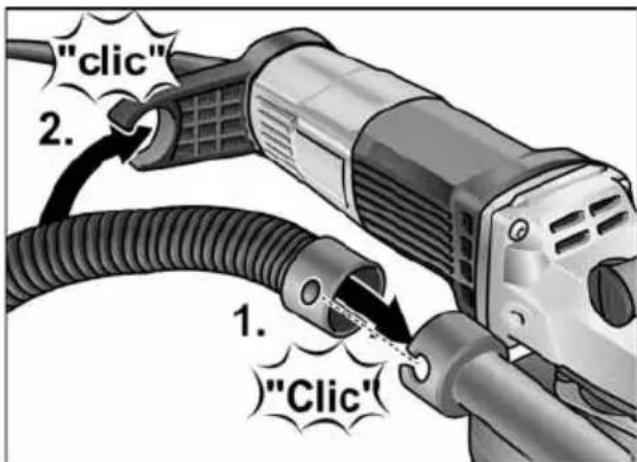

Nosucejiekartas izmantošana

NORADIJUMSI

Ieteicams izmantot M klases FLEX putekju sucéju.

Piesledziet nosucejluteni pie 32 mm savienotajcaurules.
- lefiksejiet nosucejsluteni slutenes balsta.

Piesledziet uzuksanas sluteni pie nosucejiekartas. leverojiet nosucejiekartas lietosanas pamacibas noteikumus! Parbaudiet nostiprinajuma stabilati! Ja nepieciesams, izmantojioet piemerotu adaptereri.

NORADIJUMS!

Ja puteklu sucejam ir nepiecesama speciara savienotajcaurule (t. i. cita savienotajcaurule un nevis 32 mm/36 mm standarta savienotajcaurule, kura iejkauta elektroinstrumenta piegades komplekta), tad sazinieties ar puteklu suceja piegadataju, lai nodrosinatu piemerotu adapteri.

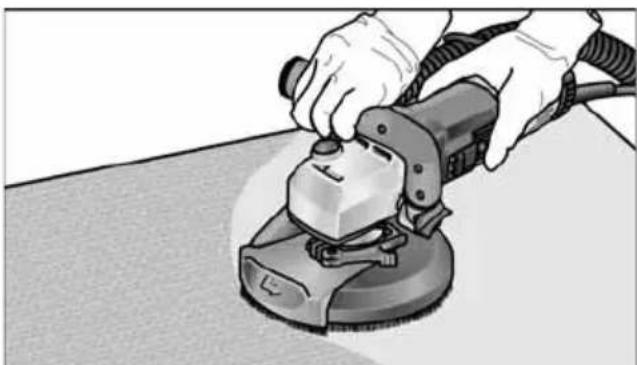

Darbs ar elektroinstrumentu

BRIDINAJUMS!

Rotejosais slipesanas skivis nedrikst saskarties ar asiem izvirzitiem prieksmetiem. Atsitena bistamiba! Slipesanas skivja bojajumi. Ja slipesanas skivis ir stipri nolietots vai bojats, tad to obligati janomaina.

UZMANIBU!

Elektroinstrumentu vienmér stigri jatur ar abam rokām!

1. Piestipriniet abrazivo materialu.
2. Piesledziet nosuciejiekartu.
3. lespraudiet tiklakontaktdaksu.
4. lesledziet nosuciejiekartu.
5. Ierices ieslegsana.

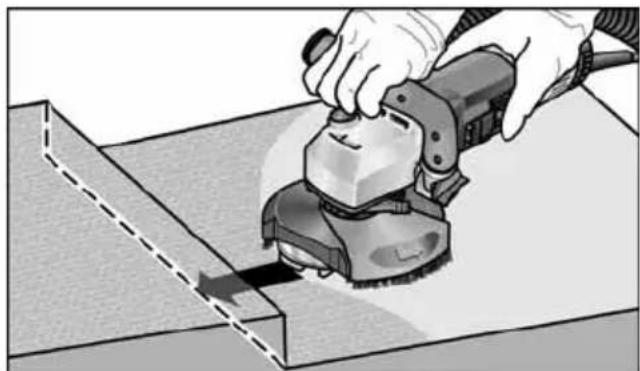

6. Novietojet renovacijas darbu slipmasinu uz darba virsmas. Suku gredzenam jab gumijas nosucejgredzenam jabut viena limeni ar darba virsmu.

1. Palieliniet spiedenu, lai slipesanas skivis butu kontakta ar virsmu. Vienlaicigi groziet renovacijas darbu slipmasinu ar nosedzošam kustibam.

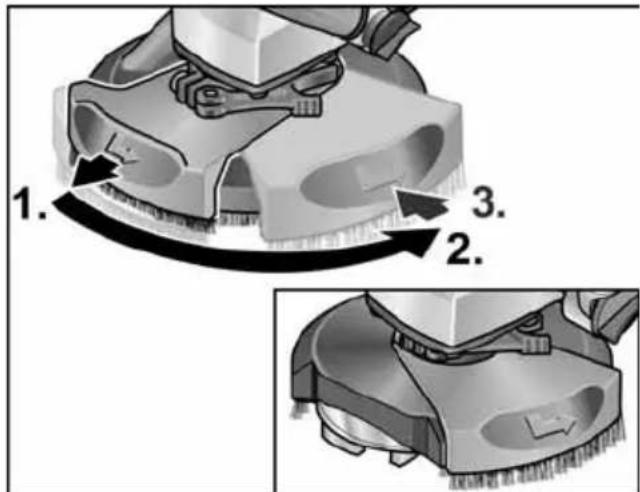

2. Slipešana sturos

-Izsledzietierici un nogaidiet, lidz slipmasina apstajas.
- Izvelciet pagrieżamo malas segmentu un pagrieziet pa kreisi.

- Velreiz iesledziet ierici.
9. Pec darba beigam izsledziet elektroninstrumentu un izvelciet tikla kontaktdaksu.

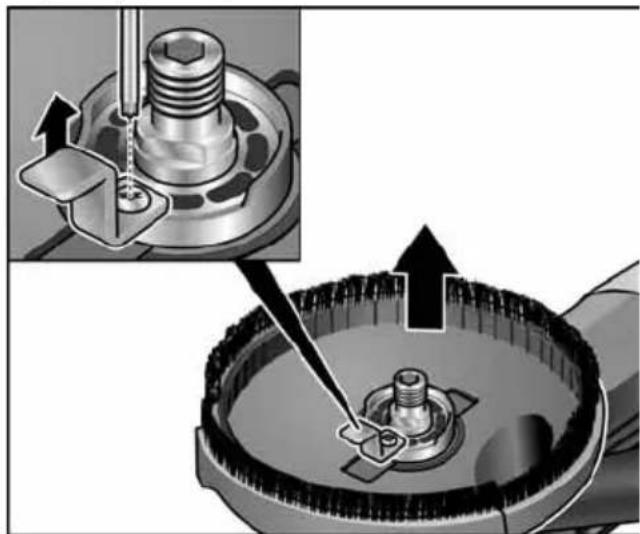

Aizsargvaka maina

Aizsargvakam ir ipass stiprinajums, laitas nepazustu. Kad aizsargvakir nomainits, stiprinajums ir jafikse vieta.

Suku vainags

Aizsargapvalks ir aprikots ar sukugredzenu. Sis gredzens izpilda divasfunkcijas:

• Tā kā suku gredzens izvirzās virslipešanas skivja virsmas, tad tasvispirms saskaras ar darba virsmu. Ar to slipesanas skivis tiek novietots paraleli darba virsmai pirms abrazivais materiarsaskaras ar darba virsmu. Ta notiek izvairisanas no sirpjveida padzilinajuma ar slipesanas skivja malu.
• Gredzens aiztur puteklus, lidz tos nosuc puteklu sucejs. Ja suku gredzens tiek bojats vai parada parak lielu nolietojumu, tad to nepiecesams nomainit. Rezerves sukukomplektu var iegadaties jebkurafirmas FLEX tehniska servisa dienestā.

Gumijas nosucejgredzens

Ja gumijas nosucejgredzens ir bojats vai
parada parmeregu nodilumu, tad to
janomaina.

Rezerves nosucjgredzenu var iegadaties visos firmas FLEX klienu apkalposanas centros.

Garantijas laikā neatlaidiet motora korpusa skruves. Neieverosanas gadijuma tiek dzesti ražotaja garantijas pienakumi.

Rezerves {*alas un aprikojums

Ar citu aprikojumu, ipaşi ar izmantojamiem instrumentiem, var iepazities ražotaja katalogă.

Detaju izkartojuma attelus un rezerves dau sarakstus Jus atradisiem musu majas lapa: www.flex-tools.com

Norādījumi par likvidēšanu

BRIDINAJUMSI!

Nodrosiniet nolietoto ieri cun nelietojamibu, likvidejot to tikla kabeli.

Tikai ES valstim

Nelikvidejiet elektroinstrumentus kopa ar parastajiem atkritumiem!

Vadoties péc Eiropas 2012/19/ES

direktivas „Par vecam elektronikas un elektroiekartam" un ietverot nacionalajā likumdošana, nepieciesama nolietotu elektroinstrumentu škirota savakšana un nodosana其中之一, vidi saudzējosai pārsträdei.

NORADIJUMSI

Informaciju par ierices likvidesanas iespjam var sanemt specializetaja veikala.

C∈-Atbilstība

Uz savu atbildibu deklarejam, ka sadala „Tehniskie dati" aprakstitais izstradajums atbilst šadiem standartiem vai normativajiem dokumentiem:

EN 60745 atbilsto direktivu

2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem.

Par tehnisko dokumentaciju atbild:

Atbildibas izslēgšana

Ražotājs un vina pärstāvis nav atbildīgi
par zaudējumiem un pelñas zudumiem
uznēmuma darbības partraukšanas
gadījūma, kurš tika izraisīts ražojuma vai
ražojuma neiespejamās izmantošanas del.
Ražotājs un vina vietnieks nav atbildīgi par
materialajiem zaudējumiem, kuri tika
izraisīti, ierīci neprasmīgi izmantojot vai
izmantojot to savienojūmā ar citu ražotāju
izstrādājumiem.
