BRUKSANVISNING LD 16-8 125 R Flex

Saat netstikket i stikkontakten.

Skubvippekontakten fremad og lad den gai indgreb ved at trykke pa forreste ende.

BEMERK

After strømsvigt starter den taendte maskine möglich.

Sluk maskinen:

Reservedele og tilbehør

Gor udtjente maskiner ubrugelige ved at fjerne netkablet.

Kun for EU-lande

Symboler som brukes 91

Symbolene pà apparatet 91

For din egen sikkerhet 91

Stoyogvibrasjon 94

Tekniske data 95

Et overblick 96

Bruksanvising 97

Vedlikehold og pleie 100

Utelukkelse av ansvar 101

Symboler som brukes

ADVARSELI

Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppsta livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIGI

Gjør oppmerksom pa en situasjon som kan vaere farlig. Det kan oppsta skade pa personer ell er ting dersom dette ikke blir fulgt.

HENVISNING

Betyr tips og informasjoner om bruken.

Symbolene på apparatet

Les igjennom disse fbr bruk!

Bruk Øyevern!

For din egen sikkerhet

ADVARSEL!

Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppsta skade for liv og levnet forBrukeren ellertredje personer ull ogsa skade pa ting underBruken av maskinen.

Elektroverktøyet mA kun brukes

Feil pa maskinen som har innflytelse pa den tekniske sikkerheten ma straks utbedres.

Forskriftsmessig bruk

Renoveringslipemaskinen LD 16-8 125 R / LDE 16-8 125 R er beregnet

• bruk i industrii og händverk,
• for tørsliping og jevning av belong, puss, sement, sandstein, chamotte og asfalt,
• for slipping av maling og rester av lim på betong og sement,
• for bruk med diamantverktøy som blir tilbudt av FLEX for donne maskinen og som er tillatt for et turtall på minst 9.000 o/min.

Bruken av skille-, skrubbe-, vifteskiver erler tradbørster er/DDke tillatt.

Renoveringsslipemaskinen LD 16-8 125 R / LDE 16-8 125 R må brukes med en tilkoblet støvsuger av klasse M.

Les igjennom alle sikkerhetsveiledningene og anvisingene. Forsommelser när det gjelder overholdelsen av sikkerhetsveiledningene, kan fore til elektrisk stot, brann og/eller alvorlige skader Oppbevar alle sikkerhetsveiledningene for senere bruk.

Dette elektroverktøyet skal brukes som slipemaskin. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen. Dersom de følgende anvisningene ikke blir+tatt hensyn til, kan dette fjre til elektrisk støt, brann og/eller alvorlige skader.
Dette elektroverktøyet er ikke egnet for á slime med sandpapir, arbeide med stålbrørster, polering eller skillesliping. Dersom elektroverktøyet brukes til formal som det ikke er beregnet for, kan det oppsta fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
Det tillatte turtallet for det brukte verktoyet ma vare minst sa hoyt som det hoyeste turtallet som er angitt pa elektroverktoyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bl slynet bort.
Brukt verktøy mæ passer nøyaktig oppa opptaket til elektroverktøyet. Feilt dimensjonert verktøy kan ikke blitilstrekkelig avskjermet eller kontrollert.
Slipeskiven, slipetallerken aller annet tilbehør违法犯罪 passende slepsipindelen pa elektronverktøyet. Verktøytilbehør som ikke passer nøyaktig违法犯罪 passende slepsipindelen, dreier seg ujevnt, vbrerer sterkt og kan.fore til at dumister kontrollen.
- Ikke bruk skadet verktøy. Kontroller verktøyet før haver bruk for sprekker og rifter, slipetallerkenen ma sjekkes for sprekker, slitespor eller sterk slitasje. Dersom elektroverktøyet aller verktøytilbehøret faller ned, ma det kontrolleres om det har tatt skade, bruk i sö fall et annet verktøy som ikke er

skadet. När du har kontrollert verktøyet og har satt det inn, mä du og andere personer som befinner seg iærheten holde dere på avstand utenfor området for det roterende verktøyet, og la maskinen først gä i ett minutt med høyeste turtall.

Skadet verktøy brekker for det meste i Iopet av deutsche testtiden.

• Bruk personlig verneutstyr. Alt etter anvendelsen, ma du bruke ansiktsvern, øyevern og vernebrille. Dersom det er nødvendig, ma du bruke støvmaske, hørsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. Øynene ma beskyttes mot fremmedlegemer som kan bli slynet rundt ved forskjellige anvendelser. Stov-ller pustevernmaske skal filtrere det støvet som oppstar under bruken. Dersom du blir utsatt for sterk stoy i lang tid, kan dette føre til tap av hørselen.
  Pass pà at andre personer blir holdt pà sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, má ha pà seg personlig verneutstyr.

Bruddstykker av arbeidsstykke erler brukne verktoy kan bli slynet rundt og kan forarsake skade ogsa utenfor det direkte arbeidsomraret.

Hold maskinen kun i de isolerte handtakene nár du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt med spenningsførende ledninger kan ogsa sette maskindeler av metall under spenning og.fore til elektrisk støt.
- Hold strømkabelen alltid borte fra verktøy som dreier seg.

Dersom du mister kontrollen over maskinen, kan strømkabelen bli kuttet over uller henge fast, sik at handen uller armen din kan komme inn i verktoyet som dreies rundt.

• Legg elektroverktøyet aldri fra deg før verktøyet er helt stoppet opp.

Et verktøy som dreier seg kankommen i kontakt med arbeidsplaten og du kan dermed miste kontrollen over elektroverktøyet.

Klaerne dine kan ved en tilfeldighet komme i kontakt med verktøy som dreier seg og henge fast i disse sik at verktyet kan bore seg inn i kroppen din.

Rengjør regelmessig ventilasjons-sprekkene pa elektroverktyet.

Motorviften trekker stovinnikassen og dette kan fore til en sterk oppsamling av metallstov,neosomigjenkan fore til elektriskfare.

• Ikke bruk elektroverktøyet i nærheten av brenbare materialer.

Gnister kan antennene disse materialene.

■ Bruk ikke verktøy som krever flytende kjølemiddel.

Slipeskiven mä kun brukes for den innsatmuligheten som den er beregnet for.

Diamant slipetallerkener er beregnet for fjerning av material med undersiden av slipetallerkenen. Kraftinnvirkning fra sideren på这部分 slipeskiven kan fere til at den brekkes.

• Bruk alltid en spennflens av riktig størrelse og form for det verktøyet som du har valgt.

Egnet flens stotter verktøyet og forringer således faren for brudd.

• Ikke bruk verktøytilbehør fra større elektroverktøy som er slitt.

Verktøytilbehør for større elektroverktøy er ikke utlagt for de høyere turtall som finnes på små elektroverktøy og kan derfor brekke.

Tilbakeslag og tilsvarende sikkerhetsveiledninger

Tilbakeslag er en plutselig reaksjon som følg av et verktøy som står fast eller som blokkerer, som f.eks. slipskive, slipetallerken, stalborste osv. Fastkjøring eller blokkering kan fore til en plutselig stopp av de roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en slipeskive henger fast aller blokkerer i arbeidsstykket, kan kanten pa slipeskiven som skjaerer inn i arbeidsstykket blhengende fast og dermed kan slipeskiven brekke ut uller forarsake et tilbakeslag.

Slipskiven beveger seg sæ enten imot personen som betjener den eller bort fra这部分, alt etter dreieretningen på skiven ved blokkeringsstedet. Derved kan slipskiven brekkes.

Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forb Indres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskraften. Bruk alltid det ekstra handtaket, dersom dette finnes, for Å ha mest mulig kontroll over tilbakeslagskraften eller reaksjonsmomentet Near maskinen kjores opp.

Betjeningspersonalet kan ved egnete vernetiltak kontrollere tilbakeslags- og reaksjonskreftene.

Hendene ma aldri kommt i nærheten av verktoy som dreier seg.

Verktøyet kan ved et tilbakeslag bevege seg over harende din.

Unngå at kroppen dinkommen inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag.

Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipseskiven ved blokkeringsstedet.

Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv. Forhindre at innsatsverktøyet blir slätt tilbake fra arbeidsstykket eller klemmes fast. Det roterende verktøyet harlett for a klemme fast ved hjørner, skarpe kanten erler när det kastes tilbake. Dette forårsaker at du mister kontrollen ell er at det oppstår et tilbakeslag.

• Ikke bruk et sagblad med kjede eller tenner.

Slikt verktøy forårsake ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Andre sikkerhetsveiledninger

Det mä kun brukes forlengelseskabel som er beregnet for uteområder.
Sliping av blyfarger anbefales/DD. Fjerning av blyfarger boR kun foretas av fagfolk.
Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f.eks. asbest). Det må treffes vernetiltak dersom det under arbeidet kan oppsta helsefarlig, brennbart eller eksplosivt støv. Bruk stovbeskyttelsens-maske. Bruk avsugingsanlegg.

SAKSSKADE!

Strømspenningen违法犯罪 Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Stoy og vibrasjon

ADVARSELI

De angitte maleverdiene gjelder for nye maskiner. Under den dagligeBruken forandres lyd- og svingningsverdiene.

HENVISING

Det svingningsnivået som er angitt i dette anvisningen er mål'ti henhold til et mælemetode som er normert etter EN 60745, og kan brukes forSAMenligning av elektroverktoy.Den egner seg ogsa for en forelpig vurdering av svingningsbelastningen.Det angitte svingningsnivæt representerer de hovedsakeligeBrukenavelektroverktoyet. Dersom elektroverktoyet blir brukt for annen Bruk med avvikende verktoy,ller det ikke foretas tilstrekkelig vedlikehold,kan svingningsnivæt avvike.Dette kan fore til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.For en nøyaktig vurdering av svingnings belastningen bør ogsa tidene tas hensyn til hvor maskinen er slatt av erler i gang,men ikke blir brukt.Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden.Det bør fastlegges ekstra sikkerhetstiltak for vern avBrukeren overfor svingninger,somf.eks.vedlikehold av elektroverktoy og arbeidsverktoy,oppvarming av hendene,organisasjon av arbeidsforlopet.

FORSIKTIG!

Ved lydtrykk pa over 85 dB(A) ma det brukes horselsvern.

Tekniske data

		LD 16-8 125 R LDE	16-8 125 R
Apparattype Renoveringslipemaskin
Nettspenning V/Hz 230/50
Beskyttelseklasse		II / ☐
Effektopptak W 1.600
Utgangseffekt W 900
Turtall	o/min-	7.800	1 - 4.5002 - 5.2003 - 5.9004 - 6.4005 - 7.1006 - 7.800
Merketurtall	o/min-	9000
Verktøyholder M14
Maks. skivediameter mm 125
Vekt i samsvar med EPTA-Procedure 1/2003"	kg 3,0
A-vektet støynivå ifølge EN 60745 (se "Støy og vibrasjon")
Lydtrykknivå LPA	dB(A) 87
Lydeffektnivå LWA	dB(A) 98
Usikkerhet K db		3
Vibrasjon totalt ifølge EN 60745 (se "Støy og vibrasjon")
Utslippsverdi an ved monterdiamantslipetallerken	m/s23,2

Et overblick

1 Spindel med gengeeflens
2 a Spennflens b Spennmutter
3 Händtak, justerbart
4 Spindelstopper For a feste spindelen ved skift av verktoy.
5 Girhode Med luftutlp og dreieretningsgil.
6 Skruknapp for innstillinga av händtak
7 Skyvebryter Brukes til a sla pa og av. Laseknapp for kontinuerlig drift.

8 Slangeholder
9 Innstillingshul for forvalg av turtall
10 Tilkoblingskabel 4,0 m med stopsel
11 Typeskilt
12 Hakenokkel
13 Unbrakonøkkel
14 Spennspak
15 Svingbart kantsegment
16 Tilkoblingsstuss for avsug

Bruksanvisning

Før ibruktaking

Pakk ut elektroverktøyet og tilbehøret og kontROLLER at leveringen er komplett og fullstendig og at det ikke er oppstätt transportskader.

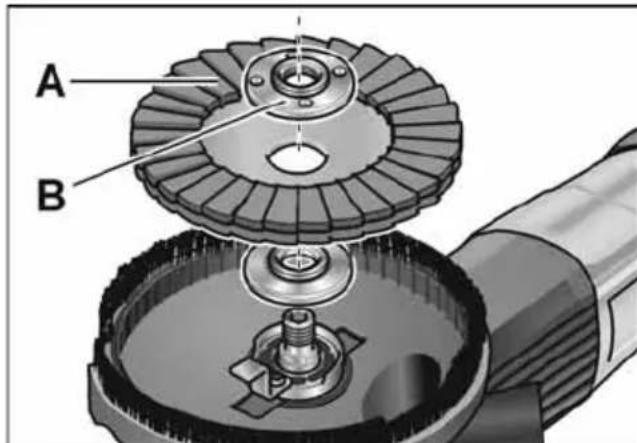

Innsetting og skifting av slipemidler

ADVARSELI!

Trykk spindellåsen og hold den trykket (1.).
- Med låsenøkken lønsnes spennmutteren mot klokkens retning fra spindelen og tas av (2.).

Diamant slipetallerken (A) ma legges riktig inn.
- Skru spennmutteren (B) på spindelen med anslaget opp.

Trykk spindellåsen og hold den trykket.
Fest fast spennmutteren med holdenokkelen.
- Kontroller stillingen på vernehetten.

Borstekransen bør rage ca. 0-1 mm over slipetallerkenen.

Om nodvendig ma det korrigeres (se "Still inn vernehetten").

Stikk stöpseletinnistikkontakten.
Slå pa elektroverktøyet (uten a sette paskperren) og la det gä i ca. 30 sekunder. Kontroller den for ujevnheter ogvibrasjoner.
Slá av elektroverktýet.

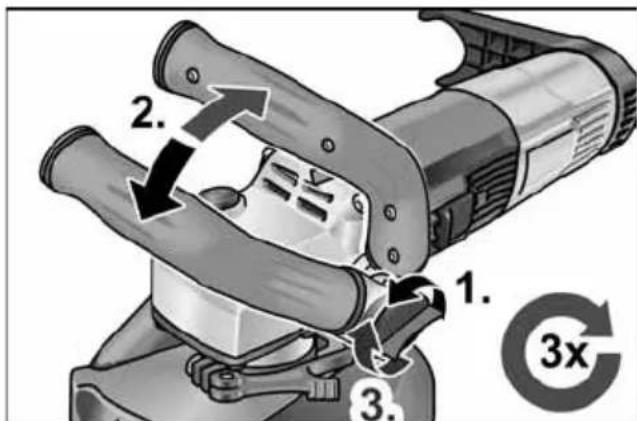

Innstilling av handtak

• Dreieknappen for innstilling av handtaket løns ca. 2 omdreininger imot klokkens retning.
  Handtaket settes i onsket posisjon (15^ - innstlinger). Pass pa at det smekker riktig fast!
• Dreieknappen for innstilling av händtaket skrus fast i klokkens retning.

HENVISNING

Dersom nodvendig kan handtaket setts paAndre sider av elektroverktoyet.

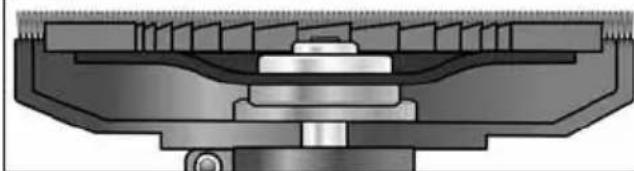

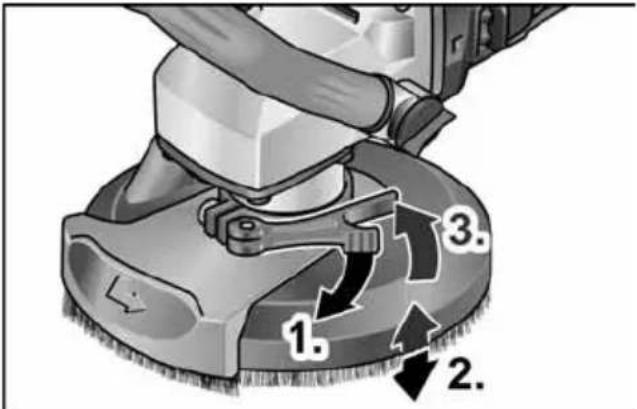

Still inn vernehetten

i HENVISNING

Borstekransen bør rage ca. 0-1 mm ut over slipetallerken. For utjevning av slitasjen pa damant slipetallerken ran vernehetten innstilles i hoyden.

Spennspaken Iøns ved vernehetten.
- Vernehetten innstilles på ønsket høyde.

Trekk spennspaken fast.

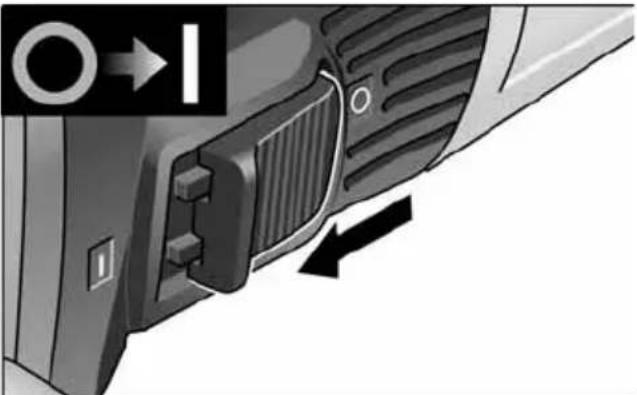

Inn- og utkopling av elektroverktøy Korttidsdrift uten fastlåsing

Skyv bryteren framover og hold den fast.
For utkopl ing slippes bryteren igjen.

Varig drift med fastlåsing

Skyv bryteren framover og trykk den fast i forreste posisjon.

HENVISNING

Etter et strømbrudd starter det innkopause apparatet ikke igjen.

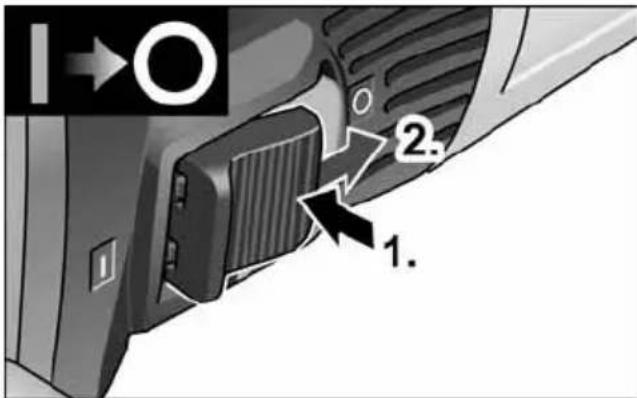

Slä maskinen av:

For utkopling frigjores bryteren igjen ved a trykke bak pa den.

HENVISNING

Maskinen slås automatisk av ved midlertidig overbelastning. Slå maskinen av og deretter på igjen for Å fortsette Å arbeide.

Ved overopbeheting pa grunn av overbelastning under kontinuereg drift reduserer maskinen automatisk turtallet helt til maskinen er tilstrekkelig avkjoft.

Slá maskinen av og deretter på igjen for Å fortsette Å arbeide.

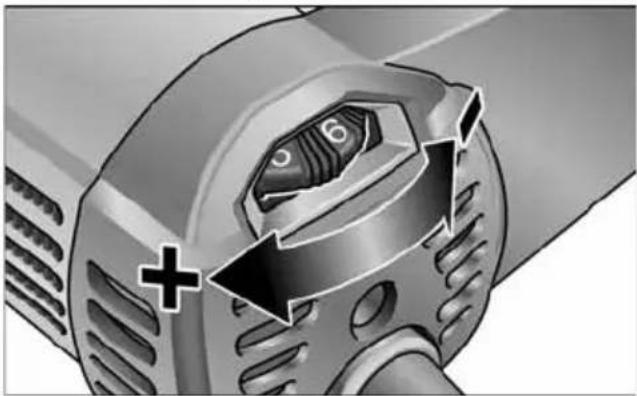

Turtallsforvalg

For innstilling av arbeidsturtallet ma innstillingshjulet stilles pa onsket verdi.

FORSIKTIG!

Fornettingsfare ved odeleggelse av verktoyet. Bruk riktig verktoy for det arbeidet som skal utfores.

HENVISING

Unngå for sterkt trykk på maskinen under sliping med lavt turtall (1-3), ellers er det fare for rask overoppheting.

Bruk av avsugingsanlegg

HENVISNING

Det anbefales à bruke en FLEX støvsuger i klassen M.

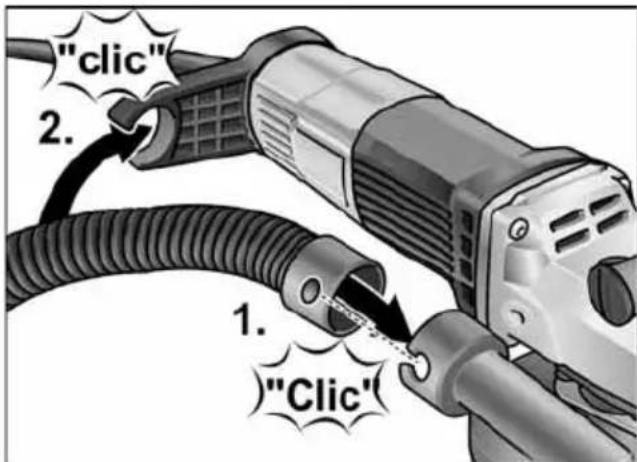

Avsugingsslangen tilkopies stussen 32mm
- Avsugingsslangen må smekke inn i slangeholderen.

• Avsugingsslangen tilkopies til avsugingsanlegget. Ta hensyn til betjeningsveiledningen for avsugingsanlegget! Kontroller festet! Om ndvendig ma det brukes en passende adapter.

HENVISNING

Dersom stovsugeren trenger en spesiell tilkopingsstuss (dvs. en annen kopingsstuss enn den stussen med 32 mm/ 36 mm, som horer med som standard til utstyret ved leveringen), sa vennligst sett deg i forbindelse med leverandoren for stovsugeren for a fä en egnet adapter.

Arbeid med elektroverktøy

ADVARSEL!

Den roterende slipetallerkenenmökke komme i kontakt med skarpe gjenstandersom stikker ut.Fare for tilbakeslag!Fare for skade pa slipetallerkenen.Ved skader ell sterk slitasje pa slipetallerkenen ma donne absolutt skiftes ut.

FORSIKTIG!

Elektroverktøyet mA alltid holdes godt fast med begge hender!

1. Fest fast slipemiddelet.
2. Tilkople avsugingsanlegget.
3. Stikk inn stopselet.
4. Sla pa avsugingsanlegget.
5. Slå pa maskinen.

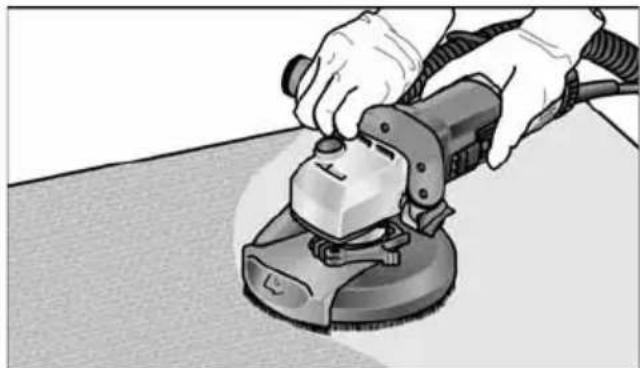

6. Saneringslateren settes oppa arbeidsflaten. Børstekransen ma vare i plan med arbeidsflaten.

Børstekransen hhy. avsugingsringen av gummi ma vare i plan med arbeidsflaten.

1. Forhøy trykket sik at slipetallerkenen fær kontakt med arbeidsflaten. Sving herved saneringssliperen med overlappende bevegelser.

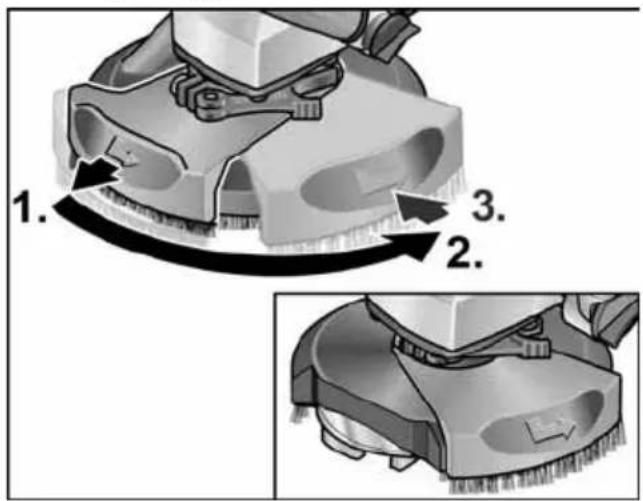

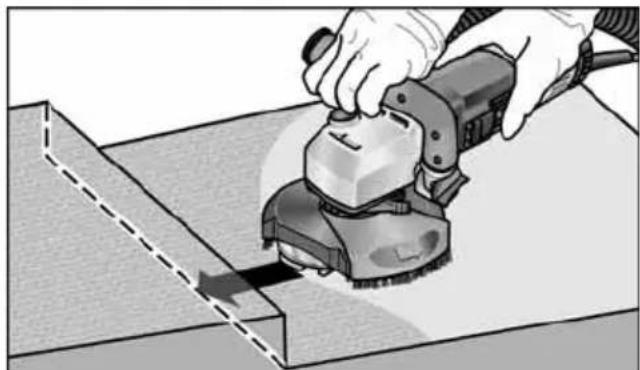

2. For slipping i hjørner:

-Sla av maskinen og vent til slipeverktoyet star stille.

-Ta ut det svingbare kantsegmentet og sving det mot venstre.

-Sla pamaaskinenigjen.

1. Etter endt arbeid ma elektroverktoyet slas av og stopselet ma trekkes ut.

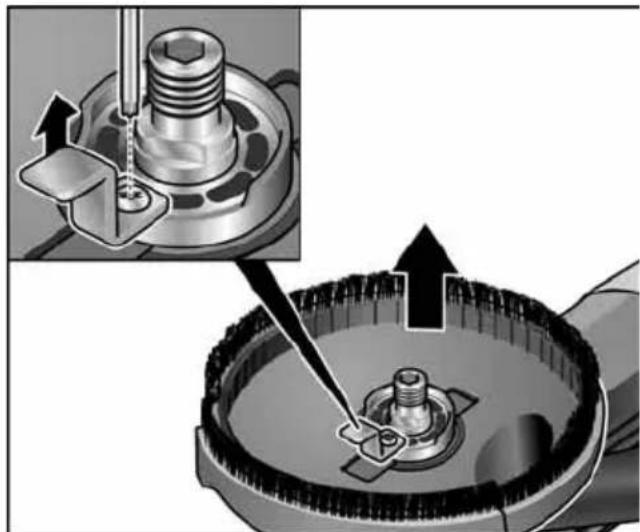

Skifte ut vernendekselet

Vernedekselet er utstyrt med en sikkerhetsanordning som hinderer at det Iosner. Denne ma settes pa igjen etter at vernedekselet har blitt skifet ut.

Børstekrans

Vernehetten er utstyrt med en børstekrans. Denne kransen har to funksjoner:

• Da børstekransen rager over ut over overflaten på slipetallerkenen,kommen den Först i kontakt med arbeidsflaten. Dermen blir slipetallerkenen satt parallelt til arbeidsflaten for slipemiddeletkommen ikontakt med arbeidsflaten. Pá den maten blir det unngàtt at det oppstar en sigdformet fordypning på grunn av randen på slipetallerkenen.

-Kransen holder ogsa stovet tilbake inntil det blir suget opp av stvsugeren.

Dersom børstekransen blir skadet aller meget slitt, bør den skiftes ut. Et reserve børstesett kan faes ved hvert FLEX-kundeservice sentrum.

Avsugingsring av gummi

Dersom avsugingsringen av gummi blir skadet aller viser tegn på slitasje,ffa dens skiftes ut.

En reserve avsugingsring kan faes pa hvert FLEX kundeservice verksted.

Vedlikehold og pleie

ADVARSEL!

For alle arbeider med elektroverktoy ma stopelet trekkes ut.

Rengjøring

ADVARSEL!

Ikke bruk vann eller flytenderengjoringsmiddel.

Innsiden av kapslingen med motoren ma regelmessig blases ut med torr trykkuft.
- Vernehetten og det svingbare kantsegmentet rengjores med trr trykkuft.

Reparasjoner

Reparasjoner mä kun utføres av et kundeservice verksted som er autorisert av produsenten.

HENVISNING

Skruene på motorkassen ma ikke lønsnes i lopet av garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.

Reservedeler og tilbehør

Videre tilbehør, saerlig reserveverktøy, finnes i katalogen til produsenten. Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte maskiner mA gjores ubrukelige ved a fjerne stromkabelen.

Kun for EU-land

Ikke kast elektrisk verktoy i bosset.

I henhold til det europeiske direktivet

2012/19/EU om avhending av

elektrisk og elektronisk gammadt utstyr og omsetting av nasjonal rett, ma brukte elektriske verktoy samles separat og avhendes pa en miljo-vennlig mate.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmater.

-Konformitet

Vi erklærhermed at vi alene er ansvarlig for at de punkter som er beskrevet under Tekniske data"stemmer overens med ffolgende normer eller normative dokumenter:

EN 60745 i henhold til bestemmelsene i direktivet 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter:

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket avproduktet og ikke mulig bruk av produitet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse medprodukter fra andre produsenter.

Innehäll

Teckenforklaring 102

Teckenpàmaskinen 102
